كابل ألياف بصرية غير معدني وغير مدرع أحادي الأنبوب

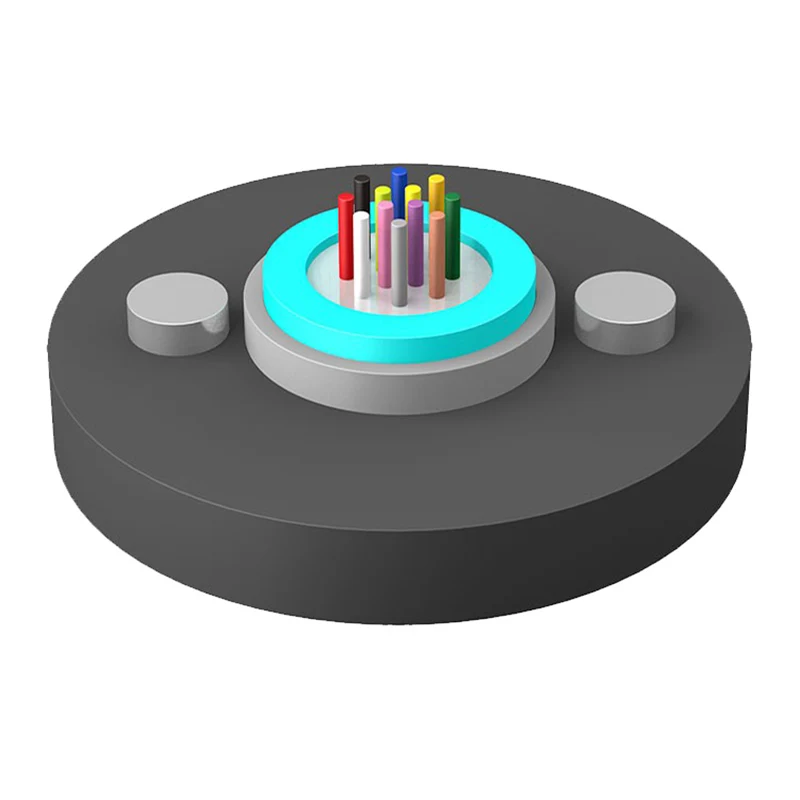

تستخدم البنية الأساسية لكابل الألياف الضوئية أحادي الأنبوب غير المعدني وغير المدرع (GYFXY) تصميم أنبوب مركزي فضفاض. داخل هذا الأنبوب ذو المعامل العالي، تتم حماية الألياف الضوئية بطول 250 ميكرومتر بواسطة مركب متخصص مقاوم للماء. للحفاظ على السلامة الهيكلية دون استخدام المعدن، يتم وضع قطعتين متوازيتين من البلاستيك المقوى بالألياف الزجاجية (FRP) على الجانبين المتقابلين للأنبوب. يتم بعد ذلك تغليف هذا التكوين بغلاف قوي من البولي إيثيلين (PE)، مما يوفر توازنًا بين المرونة وقوة الشد.

المواصفات الأساسية وتركيب المواد

• الألياف الضوئية: ألياف قياسية بطول 250 ميكرومتر موضوعة في أنبوب واقٍ فضفاض.
• أعضاء القوة: FRP مزدوج متوازي (غير معدني) لمقاومة التداخل الكهرومغناطيسي (EMI).
• حجب الماء: مواد متكاملة لحجب الماء ومركب ملء الأنبوب لمنع دخول الرطوبة.
• الحماية الخارجية: غمد PE مقاوم للأشعة فوق البنفسجية مناسب للظروف البيئية المتنوعة.
• الامتثال: متوافق تمامًا مع معايير YD/T 769 للاتصالات السلكية واللاسلكية.

المزايا التشغيلية للبنية التحتية للشبكة

1. تصميم غير معدني لنقل خالي من التداخل

منذكابل ألياف بصرية غير معدني وغير مدرع أحادي الأنبوبيستخدم FRP بدلا من الفولاذ، فهو عازل تماما. وهذه نقطة قيمة حرجة للمشاريع الهندسية القريبة من خطوط الكهرباء أو في المناطق المعرضة للصواعق، لأنها تقضي على مخاطر التيار المستحث.

2. تبسيط التثبيت والتعامل

القطر الصغير والوزن المنخفضأورينتالفايبريسمح كابل GYFXY بأطوال توصيل أطول وسحب أسهل عبر القنوات الضيقة. وهذا يقلل من عدد التوصيلات الضرورية، مما يقلل من تكاليف العمالة وتوهين الإشارة.

3. المرونة البيئية

يضمن غلاف PE والمواد الأنبوبية الفضفاضة المقاومة للتحلل المائيكابل ألياف بصرية غير معدني وغير مدرع أحادي الأنبوبيظل فعالاً في ظل درجات حرارة متفاوتة والتعرض للأشعة فوق البنفسجية. يوفر المرهم الداخلي حاجزًا ثانويًا يحمي الألياف من الإجهاد الجسدي والرطوبة.

المعلمات التقنية

درجة حرارة التخزين/التشغيل: -40 درجة مئوية -+70 درجة مئوية

الخصائص البصرية

ملحوظة:

أ. تشير اللاحقة Xn إلى نوع الألياف

ب. يتم تحديد ترتيبات الألوان للألياف والأنبوب في جدول تحديد الألوان

ج. يجب ألا يتم تخزين الكابل في البيئة الخارجية لأكثر من 6 أشهر من أجل الحفاظ على حالة جيدة لبكرة الكابل

التطبيق: جوي

سياق المشتريات والتطبيق

لمشتري الجملة ومديري المشاريع،كابل ألياف بصرية غير معدني وغير مدرع أحادي الأنبوبيمثل حلاً فعالاً من حيث التكلفة لشبكات المناطق المحلية (LAN)، وأنظمة مراقبة الطرق السريعة، واتصالات النقل بالسكك الحديدية.أورينتالفايبرتوفر سلسلة توريد كاملة — بدءًا من مصانع الكابلات الداخلية/الخارجية وحتى مكونات ODN — مما يضمن تكامل الكابل بسلاسة مع معدات الشبكة الحالية.

استفسارات المشتريات الشائعة (الأسئلة الشائعة)

ما هي الفائدة الأساسية لهيكل GYFXY؟

تم تصميم هيكل GYFXY خصيصًا للبيئات التي تتطلب مواد خفيفة الوزن وغير موصلة للكهرباء. إنه يبسط تركيب الهوائي أو مجاري الهواء مع توفير قوة شد كافية من خلال FRP الموازي.

كيف تضمن شركة Orientalfiber الجودة عبر الطلبات واسعة النطاق؟

باعتبارنا شركة جماعية يبلغ إنتاجها السنوي 20 مليون دولار أمريكي، فإننا نطبق معايير ISO9001 وISO45001 في جميع مصانعنا الأربعة المتخصصة. تخضع كل دفعة من كابلات الألياف الضوئية أحادية الأنبوب غير المعدنية وغير المدرعة لاختبارات قوة الشد، ومقاومة السحق، واختراق الماء.

هل يمكن استخدام هذا الكابل في الاتصالات الأمامية الصناعية؟

نعم. تُستخدم الكابلات الخاصة بنا على نطاق واسع في أنظمة الطاقة الكهربائية والأتمتة الصناعية حيث تكون حماية EMI إلزامية.
