كابلات الألياف الضوئية غير المدرعة ذات الأنبوب السائب ذات القوة غير المعدنية

هيكل كابل الألياف الضوئية غير المدرع ذو الأنبوب السائب ذو القوة غير المعدنية هو وضع ألياف ضوئية 250 ميكرومتر في أنبوب فضفاض مصنوع من مادة ذات معامل عالي، ويتم تعبئة الأنبوب السائب بمركب مقاوم للماء. مركز قلب الكابل هو FRP، ويتم لف الأنبوب السائب (وحبل التعبئة) حول FRP لتشكيل قلب كابل مدمج ومستدير. يتم ملء الفجوات الموجودة في قلب الكابل بحشوات مانعة للماء. يتم ضغط طبقة من غلاف البولي إيثيلين خارج قلب الكابل لتشكيل كابل.

إرسال استفسار

وصف المنتج

الكابلات الألياف الضوئية غير المدرعة ذات الأنبوب السائب ذات القوة غير المعدنيةيتكون من ألياف بصرية بطول 250 ميكرومتر يتم إدخالها في أنابيب فضفاضة مصنوعة من مادة ذات معامل عالي، ومملوءة بمركب مقاوم للماء. يتمحور قلب الكابل حول عضو قوة FRP غير معدني، حيث يتم ربط الأنابيب السائبة والحشوات بشكل حلزوني لتكوين قلب دائري مدمج. تملأ الحشوات المانعة للماء أي فجوات، كما يحمي الغلاف الخارجي من البولي إيثيلين هيكل الكابل.

الميزات الرئيسية

أداء ميكانيكي ودرجة حرارة قوية
مادة أنبوبية فضفاضة ذات مقاومة عالية للتحلل المائي وقوة الشد
مركب تعبئة أنبوب خاص لحماية الألياف الحرجة
مقاومة السحق جنبًا إلى جنب مع التصميم المرن للتركيب
إجراءات شاملة مانعة لتسرب الماء: عضو مركزي FRP، مركبات تعبئة الأنبوب، حشوة أساسية 100%
الامتثال للمعايير: YD/T 901 وIEC 60794-1

المواصفات الفنية

عدد الألياف الضوئية: تكوينات متعددة متاحة (على سبيل المثال، 6-144 ألياف)
نوع الألياف: وضع واحد أو متعدد الأوضاع 250 ميكرومتر
مادة الأنبوب السائب: بوليمر عالي المعامل
مركب الحشو: جل مانع للماء
عضو القوة: قضيب FRP غير معدني
الغلاف الخارجي: البولي ايثيلين (PE)
درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية
الحد الأدنى لنصف قطر الانحناء: 20 × قطر الكابل (تحت الحمل)

التطبيقات

تستخدم هذه الكابلات على نطاق واسع في:

مشغلو الاتصالات السلكية واللاسلكية للشبكات الأساسية وشبكات الوصول
أنظمة نقل الإشارات الإذاعية والتلفزيونية
نقل البيانات عبر الشبكة المحلية (LAN).
الاتصالات الأمامية الصناعية في مشاريع الطاقة والسكك الحديدية والطرق السريعة
وغيرها من المشاريع الهندسية والبنية التحتية واسعة النطاق

المزايا

تصميم متين غير معدني يقلل من خطر التآكل ويجعل الكابل أخف وزنًا
هيكل مجدولة مدمج يحسن قوة الشد والمرونة
تضمن المواد المقاومة للماء موثوقية عالية في البيئات الرطبة أو الرطبة
التوافق مع طرق التثبيت المختلفة، بما في ذلك القنوات والنشر الجوي
أداء مثبت عبر المشاريع المحلية والدولية، مدعومًا بخبرة تصنيع Orientalfiber

التعليمات

س: هل يمكن استخدام هذا الكابل في التركيبات الخارجية؟: ج: نعم، إن غلاف PE ومركبات منع الماء تجعله مناسبًا للدفن المباشر ونشر مجاري الهواء في الهواء الطلق.
س: كم عدد الألياف التي يمكن تكوينها؟: ج: يمكن تخصيص الكابل من 6 إلى 144 أليافًا حسب متطلبات المشروع.
س: هل يتضمن الكابل مكونات معدنية؟: ج: لا، عضو القوة عبارة عن FRP غير معدني، مما يقلل من مشاكل الوزن والتآكل.
س: هل هو متوافق مع المعدات البصرية القياسية؟: ج: نعم، يضمن تصميم الألياف 250μm والأنبوب السائب القياسي التوافق مع طرق الربط والإنهاء التقليدية.

المعايير

يتوافق كابل GYFTY مع معيار YD/T 901 وكذلك IEC 60794-1

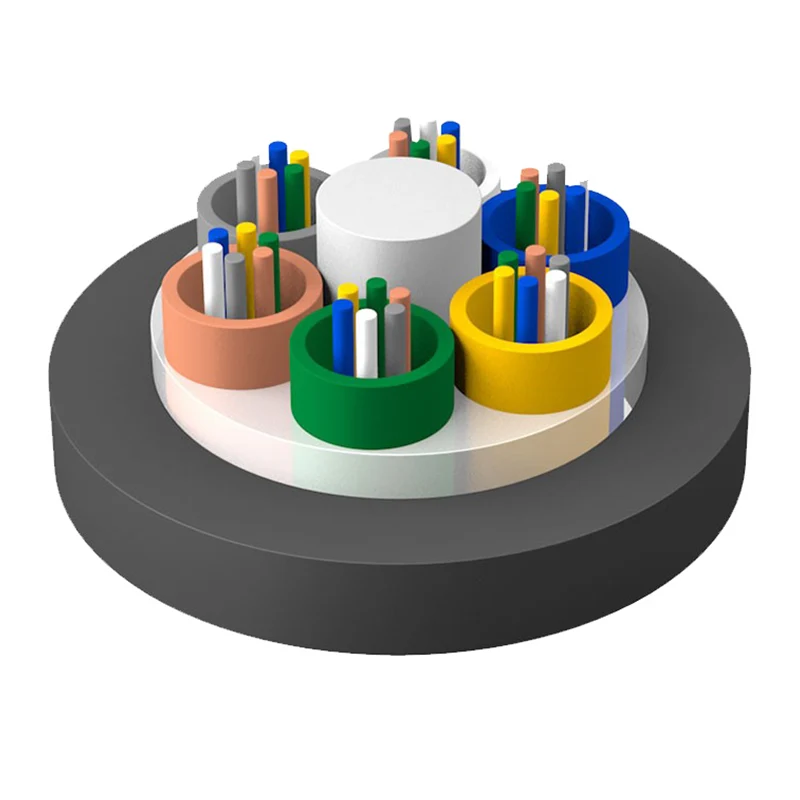

رسم الهيكل

1. الألياف

2. مجمع تعبئة الأنبوب

3. أنبوب فضفاض

4. مجمع تعبئة الكابلات

5.FRP عضو القوة

6.PE غمد

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

المعلمات التقنية

نوع الكابل (زيادة بنسبة 2 ألياف)	عدد الألياف	أنابيب	الحشو	وزن الكابل (المرجع) (كجم / كم)	قوة الشد طويلة / قصيرة الأجل (ن)	مقاومة السحق طويلة / قصيرة الأجل (ن/100 ملم)	نصف قطر الانحناء ثابت/ديناميكي (مم)
جيفتي-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5 د/25 د
جيفتي-8~12Xn	8 ~ 12	2	4	86
جيفتي-14~18Xn	14 ~ 18	3	3	86
جيفتي-20~24Xn	20 ~ 24	4	2	86
جيفتي-26~30Xn	26 ~ 30	5	1	86
جيفتي-32~36Xn	32 ~ 36	6	0	86
جيفتي-38~48Xn	38 ~ 48	4	2	109
جيفتي-50~60Xn	50 ~ 60	5	1	109
جيفتي-62~72Xn	62~72	6	0	109
جيفتي-2~6Xn	2~6	1	6	98	600/1500
جيفتي-8~12Xn	8 ~ 12	2	5	98
جيفتي-14~18Xn	14 ~ 18	3	4	98
جيفتي-20~24Xn	20 ~ 24	4	3	98
جيفتي-26~30Xn	26 ~ 30	5	2	98
جيفتي-32~36Xn	32 ~ 36	6	1	98
جيفتي-38~42Xn	38 ~ 42	7	0	98
جيفتي-44~48Xn	44~48	4	3	115
جيفتي-50~60Xn	50 ~ 60	5	2	115
جيفتي-62~72Xn	62~72	6	1	115
جيفتي-2~6Xn	2~6	1	7	119	1000/3000
جيفتي-8~12Xn	8 ~ 12	2	6	119
جيفتي-14~18Xn	14 ~ 18	3	5	119
جيفتي-20~24Xn	20 ~ 24	4	4	119
جيفتي-26~30Xn	26 ~ 30	5	3	119
جيفتي-32~36Xn	32 ~ 36	6	2	119
جيفتي-38~42Xn	38 ~ 42	7	1	119
جيفتي-44~48Xn	44~48	8	0	119
جيفتي-50~60Xn	50 ~ 60	5	3	125
جيفتي-62~72Xn	62~72	6	2	125
جيفتي-74~84Xn	74~84	7	1	125
جيفتي-86~96Xn	86~96	8	0	125
جيفتي-98~108Xn	98~108	9	1	149
جيفتي-110~120Xn	110 ~ 120	10	0	149
جيفتي-122~132Xn	122 ~ 132	11	1	179
جيفتي-134~144Xn	134~144	12	0	179

درجة حرارة التخزين/التشغيل: -40 درجة مئوية -+70 درجة مئوية

الخصائص البصرية

نوع الألياف	التوهين (+20 درجة مئوية)				عرض النطاق الترددي		الفتحة العددية	الطول الموجي لقطع الكابل lectcc
نوع الألياف	@ 850 نانومتر	@ 1300 نانومتر	@ 1310 نانومتر	@ 1550 نانومتر	@ 850 نانومتر	@ 1300 نانومتر	الفتحة العددية	الطول الموجي لقطع الكابل lectcc
G.652	---	---	.360.36 ديسيبل/كم	.22 ديسيبل/كم	---	---	---	≥1260 نانومتر
G.655	---	---	.40.40 ديسيبل/كم	.230.23 ديسيبل/كم	---	---	---	≥1450 نانومتر
50/125 ميكرومتر	.33.3 ديسيبل/كم	.21.2 ديسيبل/كم	---	---	≥500 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.200 ± 0.015 غ	---
62.5/125 ميكرومتر	.53.5 ديسيبل/كم	.21.2 ديسيبل/كم	---	---	≥200 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.275 ± 0.015 غ	---
