أحادي الأنابيب كابل الألياف البصرية
  • أحادي الأنابيب كابل الألياف البصريةأحادي الأنابيب كابل الألياف البصرية

أحادي الأنابيب كابل الألياف البصرية

تتمثل هيكل كابل الألياف الضوئية في الألياف المحلية أحادية الأنابيب في وضع 250 ميكرون من الألياف الضوئية في أنبوب فضفاض مصنوع من مادة معامل عالية ، ويمتلئ الأنبوب السائب بمركب مقاوم للماء. الأنبوب الفضفاض ملفوف طولياً بطبقة من الحزام الصلب المطلي بالبلاستيك (PSP) ، ويتم إضافة مادة حجب الماء بين حزام الصلب والأنبوب السائب لضمان الانضغاط وحظر الماء للكابل البصري. يتم وضع سلكين من الفولاذ المتوازيين على كلا الجانبين ثم يتم بثق غمد البولي إيثيلين لتشكيل كابل.

صفات

أداء ميكانيكي ودرجة حرارة جيد

أنبوب فضفاض عالي القوة مقاوم للتحلل المائي

مركب ملء الأنبوب الخاص يضمن حماية حرجة للألياف

سحق المقاومة والمرونة

PSP تعزيز الرطوبة مقاومة

يضمنان سلكان من الصلب المتوازيين قوة الشد

قطر صغير ووزن خفيف وتركيب ودود

يمكن إنتاج أطوال الجزء الأطول


المعايير

يتوافق كابل GYXS/GYXTW مع YD/T 769 القياسي.

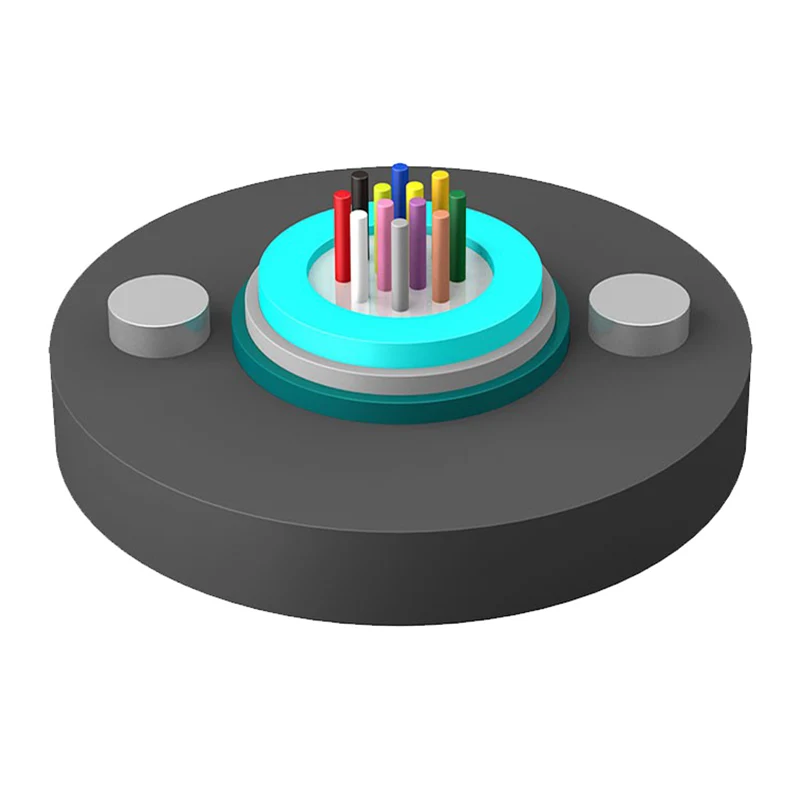

رسم هيكل

1. الألياف

2. حزمة الأنبوب

3. مركب ملء الأنبوب

4. أنبوب فضفاض

5. الأسلاك الفولاذية

6. مادة حجب الماء

7. PSP

8. غمد PE

Uni-tube Light-armored Fiber Optic Cable


المعلمات الفنية

نوع الكابل

(زاد من 2 ألياف)

عدد الألياف

وزن الكابل (المرجع)

(كجم/كم)

قوة الشد

طويل/قصير الأجل

(ن)

سحق المقاومة

طويل/قصير الأجل

(N/100mm)

دائرة نصف قطرها الانحناء

ثابت/ديناميكي

(مم)

gyxs/gyxtw-2 ~ 12xn

2 ~ 12

82

600/1500

300/1000

10d/20d

GYXS/GYXTW-14 ~ 24xn

14 ~ 24

127

gyxs/gyxtw-2 ~ 12xn

2 ~ 12

124

1000/3000

GYXS/GYXTW-14 ~ 24xn

14 ~ 24

147


درجة حرارة التخزين/التشغيل: -40 ℃ -+70 ℃


الخصائص البصرية

نوع الألياف

التوهين (+20 ℃)

النطاق الترددي

فتحة عددية

الطول الموجي قطع الكابل λcc

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652

---

---

≤0.36dB/km

≤0.22db/km

---

---

---

≤1260nm

G.655

---

---

≤0.40db/km

≤0.23db/km

---

---

---

≤1450nm

50/125µm

≤3.3db/km

≤1.2db/km

---

---

≥500MHz · كم

≥500MHz · كم

0.200 ± 0.015 بالفعل

---

62.5/125µm

≤3.5db/km

≤1.2db/km

---

---

≥200MHz · كم

≥500MHz · كم

0.275 ± 0.015 بالفعل

---


ملحوظة:

أ. اللاحقة XN تشير إلى نوع الألياف

ب. يتم تحديد ترتيبات الألوان للألياف والأنبوب في جدول تعريف الألوان

ج. لا ينبغي أن يخزن كابل الألياف الضوئية المسلحة أحادي الأنابيب في البيئة الخارجية لأكثر من 6 أشهر من أجل الحفاظ على حالة بكرة جيدة


التطبيق: قناة/جوية

Uni-tube Light-armored Fiber Optic Cable
