كابل كابل الألياف الضوئية غير المدرع ذو الأنبوب السائب الذي تقطعت به السبل

هيكل كابل الألياف الضوئية غير المدرع ذو الأنبوب السائب هو وضع ألياف ضوئية 250 ميكرومتر في أنبوب فضفاض مصنوع من مادة ذات معامل عالي، والأنبوب السائب مملوء بمركب مقاوم للماء. مركز قلب الكابل عبارة عن قلب معدني مقوى. بالنسبة للكابلات الضوئية ذات قلوب معينة، يجب أن يتم بثق طبقة من البولي إيثيلين (PE) خارج قلب التسليح المعدني. يتم لف الأنبوب السائب (وحبل التعبئة) حول قلب التعزيز المركزي لتشكيل قلب كابل مدمج ومستدير، ويتم ملء الفجوات الموجودة في قلب الكابل بحشوات مانعة للماء. يتم لف حزام الألمنيوم أو الحزام الفولاذي المطلي بالبلاستيك طوليًا ويتم قذفه في غلاف من البولي إيثيلين لتشكيل كابل.

إرسال استفسار

وصف المنتج

كابل الألياف البصرية غير المدرع ذو الأنبوب السائب هو كابل اتصالات متعدد الألياف مصمم للبيئات الخارجية. تتضمن هندستها وضع ألياف ضوئية بطول 250 ميكرومتر في أنابيب فضفاضة ذات معامل عالي ومملوءة بجيل مقاوم للماء. يتم تجديل هذه الأنابيب حول عضو قوة معدنية مركزية (CSM) لضمان السلامة الهيكلية. ولمنع دخول الرطوبة، يتم ملء الفجوات الأساسية بمركبات مانعة للماء ومحمية بغمد قوي من البولي إيثيلين (PE).

قوة التصنيع الأساسية

تعمل شركة Orientalfiber كجزء من مجموعة شاملة تضم أربعة مصانع متخصصة. وهذا يسمح بعملية إنتاج متكاملة رأسياً:

النطاق: أربعة مصانع متميزة تركز على الكابلات الداخلية والخارجية ومكونات ODN ومعدات الشبكات.
الامتثال: يلتزم الإنتاج بشكل صارم بمعايير إدارة الجودة ISO9001 ومعايير الصحة والسلامة المهنية ISO45001.
مراقبة الجودة: يخضع كل متر من كابلات الألياف الضوئية غير المدرعة ذات الأنبوب السائب لاختبارات صارمة لتلبية معايير YD/T 901 وIEC 60794-1.

الميزات الرئيسية لكابلات Orientalfiber

مقاومة التحلل المائي: الأنابيب السائبة عالية القوة تحمي الألياف من التحلل الكيميائي بمرور الوقت.

الحماية من الأشعة فوق البنفسجية: يوفر غلاف PE الأسود مقاومة عالية للأشعة فوق البنفسجية، مما يطيل عمر الخدمة في التركيبات الخارجية.

حاجز الرطوبة: يستخدم APL (صفائح الألومنيوم والبولي إيثيلين) أو PSP (مشغل البلاستيك الصلب) لتوفير ختم رطوبة فائق.

الاستقرار الميكانيكي: يمنع الهيكل المدمج وعضو القوة المركزية الأنابيب السائبة من الانكماش أو التحول تحت تقلبات درجات الحرارة.

أداء ميكانيكي جيد ودرجة الحرارة

أنبوب فضفاض عالي القوة ومقاوم للتحلل المائي

مركب تعبئة الأنبوب الخاص يضمن الحماية الحرجة للألياف

الهيكل المدمج المصمم خصيصًا جيد في منع الأنابيب السائبة من الانكماش

غمد PE يحمي الكابل من الأشعة فوق البنفسجية

يتم اتخاذ التدابير التالية لضمان مقاومة الكابل للماء:

- سلك فولاذي يستخدم كعضو القوة المركزية

- مركب ملء الأنبوب السائب

-حشوة قلب الكابل بنسبة 100%

- حاجز الرطوبة APL أو PSP

المعايير

يتوافق كابل GYTA/s مع معيار YD/T 901 وكذلك IEC 60794-1.

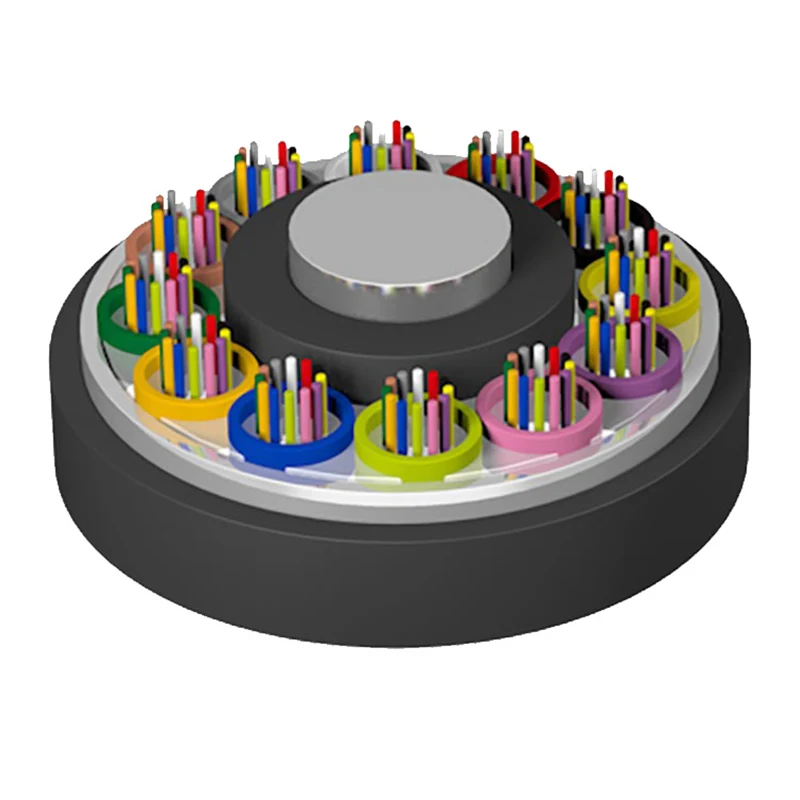

رسم الهيكل

1. الألياف

2. مركب تعبئة الأنبوب

3. أنبوب فضفاض

4. عضو القوة المركزية

5. مجمع تعبئة الكابلات

6.APL شرطة الأمن العام

7. غمد بي

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

المعلمات التقنية

نوع الكابل (زيادة بنسبة 2 ألياف)	عدد الألياف	أنابيب	الحشو	وزن الكابل (المرجع) (كجم / كم)	قوة الشد طويلة / قصيرة الأجل (ن)	مقاومة السحق طويلة / قصيرة الأجل (ن/100 ملم)	نصف قطر الانحناء ثابت/ديناميكي (مم)
جيتا/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10 د/20 د
جيتا/S-8~12Xn	8 ~ 12	2	3	76
جيتا/S-14~18Xn	14 ~ 18	3	2	76
جيتا/S-20~24Xn	20 ~ 24	4	1	76
جيتا/S-26~30Xn	26 ~ 30	5	0	76
جيتا/S-32~36Xn	32 ~ 36	6	0	85
جيتا/S-38~48Xn	38 ~ 48	4	1	90
جيتا/S-50~60Xn	50 ~ 60	5	0	90
جيتا/S-62~72Xn	62~72	6	0	113
جيتا/S-74~84Xn	74~84	7	1	136
جيتا/S-86~96Xn	86~96	8	0	136
جيتا/S-98~108Xn	98~108	9	1	163
جيتا/S-110~120Xn	110 ~ 120	10	0	163
جيتا/S-122~132Xn	122 ~ 132	11	1	190
جيتا/S-134~144Xn	134~144	12	0	190
جيتا/S-146~216Xn	146~216	13 ~ 18	5~0	190
جيتا/S-288Xn	288	24	0	239

درجة حرارة التخزين/التشغيل: -40 درجة مئوية -+70 درجة مئوية

الخصائص البصرية

نوع الألياف	التوهين (+20 درجة مئوية)				عرض النطاق الترددي		الفتحة العددية	الطول الموجي لقطع الكابل lectcc
نوع الألياف	@ 850 نانومتر	@ 1300 نانومتر	@ 1310 نانومتر	@ 1550 نانومتر	@ 850 نانومتر	@ 1300 نانومتر	الفتحة العددية	الطول الموجي لقطع الكابل lectcc
G.652	---	---	.360.36 ديسيبل/كم	.22 ديسيبل/كم	---	---	---	≥1260 نانومتر
G.655	---	---	.40.40 ديسيبل/كم	.230.23 ديسيبل/كم	---	---	---	≥1450 نانومتر
50/125 ميكرومتر	.33.3 ديسيبل/كم	.21.2 ديسيبل/كم	---	---	≥500 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.200 ± 0.015 غ	---
62.5/125 ميكرومتر	.53.5 ديسيبل/كم	.21.2 ديسيبل/كم	---	---	≥200 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.275 ± 0.015 غ	---

ملحوظة:

أ. تشير اللاحقة Xn إلى نوع الألياف

ب. يتم تحديد ترتيبات الألوان للألياف والأنبوب في جدول تحديد الألوان

ج. يجب ألا يتم تخزين كابل كابل الألياف الضوئية ذو الأنبوب غير المدرع في البيئة الخارجية لأكثر من 6 أشهر من أجل الحفاظ على حالة بكرة الكابل الجيدة

التطبيق: القناة / الجوي

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

المواصفات الفنية

توضح المعلمات التالية مقاييس الأداء النموذجية لـكابلات الألياف الضوئية غير المدرعة ذات الأنبوب السائب :

المعلمة	تفاصيل المواصفات
نوع الألياف	G.652D أو G.657A1/A2 أو الوضع المتعدد
العدد الأساسي	2 إلى 144 نواة
عضو القوة	أسلاك الفولاذ الفوسفاتية (طلاء PE اختياري)
حجب المياه	مركب حشو أساسي 100% + جل تعبئة أنبوبي
مادة غمد	البولي إيثيلين عالي الكثافة (HDPE) / MDPE
التوتر التثبيت	المدى القصير: 1500 نيوتن / المدى الطويل: 600 نيوتن
مقاومة السحق	المدى القصير: 1000N/100mm

مجالات التطبيق المتنوعة

الكابلات الألياف الضوئية غير المدرعة ذات الأنبوب السائبيتم نشر شركة Orientalfiber عبر مختلف القطاعات:

الاتصالات: الخطوط الأساسية للمشغلين الوطنيين والإقليميين.
البث: نقل إشارة موثوق لشبكات الراديو والتلفزيون.
البنية التحتية الصناعية: روابط البيانات الهامة لشبكات الطاقة الكهربائية وأنظمة مراقبة الطرق السريعة.
النقل بالسكك الحديدية: أنظمة اتصالات عالية السرعة لإشارات السكك الحديدية وإدارة المحطات.

المزايا النسبية

عند مقارنتها بعروض الصناعة القياسية، فإن Orientalfiberكابلات الألياف الضوئية غير المدرعة ذات الأنبوب السائبيوفر فوائد متميزة:

التصنيع المكرر: على عكس المنتجين الصغار، يضمن هيكل مجموعتنا المكون من أربعة مصانع أن كل مكون (من ODN إلى الكابل) متوافق ويتم اختباره كحل كامل.
القدرة على التكيف البيئي: تم تصميمها خصيصًا للتعامل مع دورات درجة الحرارة والرطوبة الموجودة في المناخات العالمية المتنوعة.
سجل الأداء العالمي: يتم دمج منتجاتنا حاليًا في العديد من المشاريع الهندسية واسعة النطاق، مدعومة بتعليقات إيجابية من مشغلي الاتصالات الدوليين.

الأسئلة المتداولة (الأسئلة الشائعة)

س: هل عضو القوة المركزية معدني دائما؟

ج: تستخدم التصميمات القياسية سلكًا فولاذيًا لقوة الشد العالية؛ ومع ذلك، بالنسبة لبيئات كهرومغناطيسية محددة، يمكن استبدال عضو FRP (البلاستيك المقوى بالألياف) غير المعدني.

س: كيف يتعامل هذا الكابل مع دخول الماء؟

ج: الكابلات الألياف الضوئية غير المدرعة ذات الأنبوب السائبيستخدم طبقة دفاع مزدوجة: مركب ملء الأنبوب للألياف ومركب ملء قلب الكابل بنسبة 100% للفجوات.

س: ما هي المعايير التي تتبعها Orientalfiber؟

ج: تتوافق جميع الكابلات الخارجية معإيك 60794-1ويد/ت 901المعايير، وضمان التوافق مع أجهزة الشبكة العالمية.
