كابلات الألياف الضوئية المدرعة ذات الأنبوب السائب

كابل الألياف الضوئية المدرع ذو الأنبوب السائب من Orientalfiber هو منتج اتصالات بصرية خارجي احترافي تم تطويره وإنتاجه بشكل مستقل من قبل شركة Jiangsu Xuben Photoelectric Technology Co., Ltd.. يدمج هذا المنتج بنية مستقرة وأداء موثوق ضد الماء وحماية ميكانيكية ممتازة، وهو حل كابل بصري أساسي لنقل الاتصالات لمسافات طويلة وبيئات قاسية. إنها مناسبة للنشر الهندسي واسع النطاق للمشغلين العالميين والعملاء الصناعيين، وتدعم نقل الإشارات المستقر في المشاهد الخارجية المعقدة.

إرسال استفسار

وصف المنتج

كابلات الألياف الضوئية المدرعة ذات الأنبوب السائب (Orientalfiber) عبارة عن كبل اتصالات بصري خارجي مدرع مع هيكل أنبوبي فضفاض. إنها تستخدم أنابيب فضفاضة عالية المعامل لاستيعاب الألياف الضوئية 250μm، المتطابقة مع أجزاء التعزيز المركزية المعدنية، ودرع الشريط الفولاذي المطلي بالبلاستيك على الوجهين وهيكل مقاوم للماء متعدد الطبقات، والذي يمكنه مقاومة الأضرار الميكانيكية الخارجية، وتآكل الرطوبة وتغيرات درجة الحرارة، وتحقيق نقل آمن ومستقر للإشارات الضوئية في البيئات المدفونة في الهواء الطلق والدفن المباشر وبيئات التضاريس المعقدة.

قوة التصنيع

القدرة الإنتاجية على نطاق واسع : أربعة مصانع إنتاج موحدة تضمن الإمداد المستقر لكابلات الألياف البصرية المدرعة ذات الأنبوب السائب من Orientalfiber، مما يلبي متطلبات المشروعات المخصصة للدفعات الصغيرة والمشتريات العالمية واسعة النطاق.
الحرفية ومراقبة الجودة : الالتزام بالتصنيع المكرر والإنتاج الاحترافي، وممارسة روح الحرفية، والتحكم الصارم في كل رابط إنتاج للمنتج.
شهادة دولية : حصلت الشركة على شهادة نظام إدارة الجودة ISO9001 وشهادة نظام إدارة الصحة والسلامة المهنية ISO45001، وتتوافق جميع عمليات الإنتاج مع معايير الصناعة الدولية والمحلية.
نظام التوريد العالمي : تتمتع منتجات Orientalfiber بسلسلة إنتاج وتوريد كاملة، يمكنها الاستجابة بكفاءة لاحتياجات الشراء والتسليم للعملاء في مختلف البلدان والمناطق.

الميزات الرئيسية لكابلات الألياف الضوئية المدرعة ذات الأنبوب الفضفاض من Orientalfiber

أداء ممتاز للتكيف الميكانيكي ودرجة الحرارة، وتشغيل مستقر في بيئات درجة الحرارة المعقدة
مادة أنبوبية فضفاضة ذات معامل عالي مع مقاومة رائعة للتحلل المائي وقوة هيكلية
يوفر مركب تعبئة الأنبوب الخاص حماية شاملة للألياف الضوئية الداخلية
مقاومة رائعة للسحق وأداء مرن في التركيب، يتكيف مع سيناريوهات البناء المختلفة
تصميم متعدد الطبقات مقاوم للماء، يحجب الرطوبة بالكامل ويضمن عمر خدمة طويل الأمد للمنتج

المواصفات الفنية

المعلمات الهيكلية الأساسية

مواصفات الألياف الضوئية: 250 ميكرومتر من الألياف الضوئية القياسية
مادة الأنبوب السائب: مادة مقاومة للماء ذات معامل عالي
التعزيز المركزي: قلب التعزيز المعدني (الغلاف الخارجي PE اختياري للمنتجات متعددة النواة)
هيكل مقاوم للماء: حشو مانع للماء في قلب الكابل + مركب داخلي مقاوم للماء في أنبوب فضفاض
طبقة الدرع: شريط فولاذي مطلي بالبلاستيك على الوجهين (PSP)
الغلاف الخارجي: غلاف من البولي إيثيلين (PE).
الغمد الداخلي: غمد داخلي من البولي إيثيلين (PE).

معايير الامتثال

المعيار المحلي: YD/T 901
المعيار الدولي: IEC 60794-1
نظام الجودة: ISO9001، ISO45001 معتمد

الأداء الميكانيكي والبيئي

مقاومة الضغط: تلبية متطلبات الضغط الميكانيكي المدفون في الهواء الطلق
أداء الانحناء: مرونة جيدة، بناء ووضع مريح
مقاومة درجات الحرارة: التكيف مع التغيرات في درجات الحرارة واسعة النطاق
درجة مقاومة الماء: هيكل متعدد الطبقات مقاوم للماء، حشو وختم قلب الكابل بنسبة 100%

تطبيقات كابلات الألياف الضوئية المدرعة ذات الأنبوب السائب من Orientalfiber

يحتوي كابل الألياف الضوئية المدرع ذو الأنبوب السائب من Orientalfiber على مجموعة واسعة من سيناريوهات التطبيق، والتي تغطي مجالات متعددة لنقل الاتصالات البصرية:

تيليصناعة الاتصالات : نقل الشبكة الأساسية لمسافات طويلة لمشغلي الاتصالات المحليين والأجانب

الراديو والتلفزيون : نظام نقل الإشارات لشبكة الاتصالات الإذاعية والتلفزيونية
نقل البيانات : شبكة المنطقة المحلية (LAN) نقل البيانات بسرعة عالية
المجالات الصناعية : نظام الطاقة الكهربائية، واتصالات النقل بالسكك الحديدية، ونقل إشارات الطرق السريعة، والاتصال الأمامي الصناعي
بنية تحتية : الدفن المباشر في الهواء الطلق، وخطوط الأنابيب تحت الأرض، ووضع هندسة الاتصالات في الأراضي القاسية

المعايير

يتوافق كابل GYTA53 مع معيار YD/T 901 وكذلك IEC 60794-1.

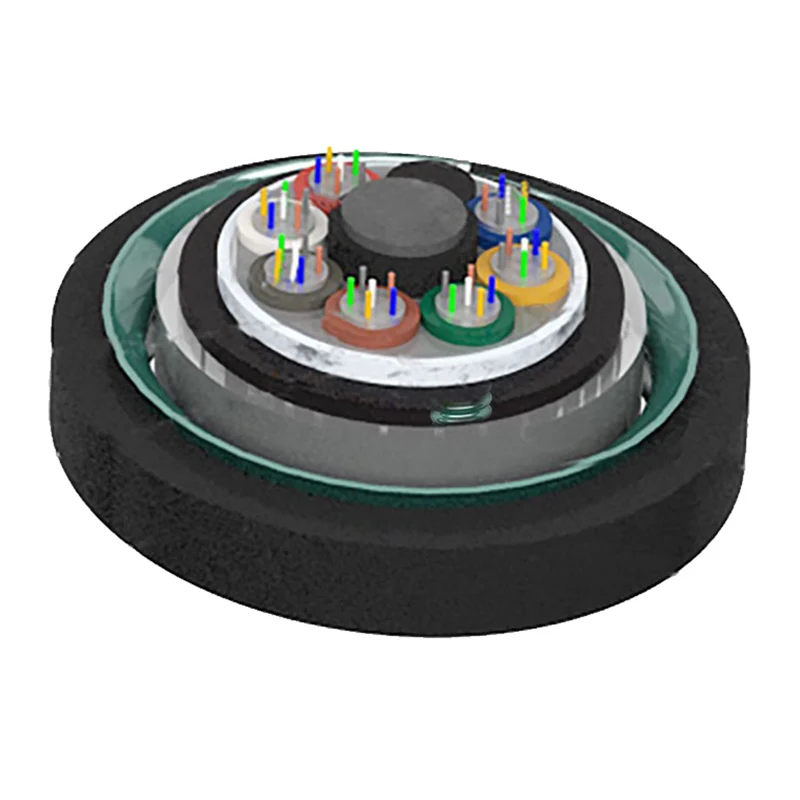

رسم الهيكل

1. الألياف

2. مجمع تعبئة الأنبوب

3. أنبوب فضفاض

4. مجمع تعبئة الكابلات

5.APL

6.PE غمد الداخلية

7. مادة مانعة للماء

8.PSP

9. عضو القوة المركزية

10.PE الغلاف الخارجي

Stranded Loose Tube Armored Fiber Optic Cable

المعلمات التقنية

نوع الكابل (زيادة بنسبة 2 ألياف)	عدد الألياف	أنابيب	الحشو	وزن الكابل (المرجع) (كجم / كم)	قوة الشد طويلة / قصيرة الأجل (ن)	مقاومة السحق طويلة / قصيرة الأجل (ن/100 ملم)	نصف قطر الانحناء ثابت/ديناميكي (مم)
GYTA53-2~6Xn	2~6	1	5	177	1000/3000	1000/3000	12.5 د/25 د
GYTA53-8~12Xn	8 ~ 12	2	4	177
GYTA53-14~18Xn	14 ~ 18	3	3	177
GYTA53-20~24Xn	20 ~ 24	4	2	177
GYTA53-26~30Xn	26 ~ 30	5	1	177
GYTA53-32~36Xn	32 ~ 36	6	0	177
GYTA53-38~48Xn	38 ~ 48	4	1	194
GYTA53-50~60Xn	50 ~ 60	5	0	194
GYTA53-62~72Xn	62~72	6	0	204
GYTA53-74~84Xn	74~84	7	1	239
GYTA53-86~96Xn	86~96	8	0	239
GYTA53-98~108Xn	98~108	9	1	275
GYTA53-110~120Xn	110 ~ 120	10	0	275
GYTA53-122~132Xn	122 ~ 132	11	1	312
GYTA53-134~144Xn	134~144	12	0	312
GYTA53-146~216Xn	146~216	13 ~ 18	5~0	312

درجة حرارة التخزين/التشغيل: -40 درجة مئوية -+70 درجة مئوية

الخصائص البصرية

نوع الألياف	التوهين (+20 درجة مئوية)				عرض النطاق الترددي		الفتحة العددية	الطول الموجي لقطع الكابل lectcc
نوع الألياف	@ 850 نانومتر	@ 1300 نانومتر	@ 1310 نانومتر	@ 1550 نانومتر	@ 850 نانومتر	@ 1300 نانومتر	الفتحة العددية	الطول الموجي لقطع الكابل lectcc
G.652	---	---	.360.36 ديسيبل/كم	.22 ديسيبل/كم	---	---	---	≥1260 نانومتر
G.655	---	---	.40.40 ديسيبل/كم	.230.23 ديسيبل/كم	---	---	---	≥1450 نانومتر
50/125 ميكرومتر	.03.0 ديسيبل/كم	.01.0 ديسيبل/كم	---	---	≥500 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.200 ± 0.015 غ	---
62.5/125 ميكرومتر	.33.3 ديسيبل/كم	.01.0 ديسيبل/كم	---	---	≥200 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.275 ± 0.015 غ	---
