كابل إسقاط مستدير من الألياف الضوئية ذاتي الدعم

يتكون كابل إسقاط دائري من الألياف الضوئية ذاتي الدعم من ألياف ضوئية محكمة الغلق، ومغطاة بخيوط أراميد عالية القوة، ويتم توصيل عنصر تقوية معدني بالخارج، وأخيرًا يتم ضغط طبقة من مادة الغلاف عليها.

إرسال استفسار

وصف المنتج

يتكون كابل الألياف البصرية المستدير ذو الدعم الذاتي من Orientalfiber من ألياف ضوئية محكمة الغلق ومحاطة بخيوط أراميد عالية القوة. تمت إضافة عنصر تقوية معدني لمزيد من المتانة، كما أن المجموعة بأكملها محمية بطبقة غمد قوية. يضمن هذا الهيكل القوة الميكانيكية والأداء البصري للنشر الجوي.

المزايا الأساسية

قوة شد عالية لتحمل التوتر الجوي والضغط البيئي
مرونة ممتازة وقابلية الانحناء لسهولة التركيب والتوجيه
درجات مثبطات اللهب قابلة للتخصيص للامتثال للمعايير المحلية
يقلل خيار الإنهاء المسبق في المصنع من وقت التثبيت والأخطاء

المواصفات الفنية

المعلمة	مواصفة
نوع الكابل	كابل إسقاط مستدير ذاتي الدعم
نوع الألياف	وضع واحد / متعدد الأوضاع (قابل للتخصيص)
المواد العازلة	محكم الغلق
تعزيز	خيوط الأراميد + عنصر معدني
الغلاف الخارجي	مثبطات اللهب PE / PVC
قوة الشد	ما يصل إلى 2000 ن
بيئة التثبيت	هوائي، خارجي، FTTH للميل الأخير

التطبيقات

شبكات FTTH (الألياف إلى المنزل).
الاتصال الجوي للميل الأخير
كابلات منتهية مسبقًا للنشر السريع
الاتصالات والشبكات المحلية وأنظمة نقل البيانات الصناعية

حالة الاستخدام والمزايا النسبية

بالمقارنة مع كابلات الإسقاط التقليدية، يوفر كابل الألياف البصرية المستدير ذاتي الدعم من مصنع Orientalfiber قوة ميكانيكية أفضل وطول عمر، مما يقلل من تكرار الصيانة. يتيح تصميمه المرن تركيبًا أكثر سلاسة على طول الأعمدة أو الجدران. إن الدرجات المتعددة لمثبطات اللهب تجعلها قابلة للتكيف مع كل من البيئات السكنية والصناعية، مما يوفر ميزة تنافسية على بدائل السوق القياسية.

مصداقية العلامة التجارية

Jiangsu Xuben Photoelectric Technology Co., Ltd هي شركة جماعية تضم أربعة مصانع تغطي مساحة إجمالية قدرها 15,000 متر مربع وقيمة إنتاج سنوية تبلغ 20 مليون دولار. تشتمل المجموعة على مصنع كابلات الألياف الضوئية الداخلي، ومصنع كابلات الألياف الضوئية الخارجي، ومصنع المكونات الضوئية ODN، ومصنع معدات الشبكات البصرية. حصلت الشركة على شهادتي ISO9001 وISO45001 وقدمت حلول الألياف الضوئية لمشغلي الاتصالات المحليين والدوليين، وأنظمة الواجهة الأمامية الصناعية، والنقل بالسكك الحديدية، والطرق السريعة، والمزيد. يدرك العملاء في جميع أنحاء العالم موثوقية وجودة منتجات Orientalfiber.

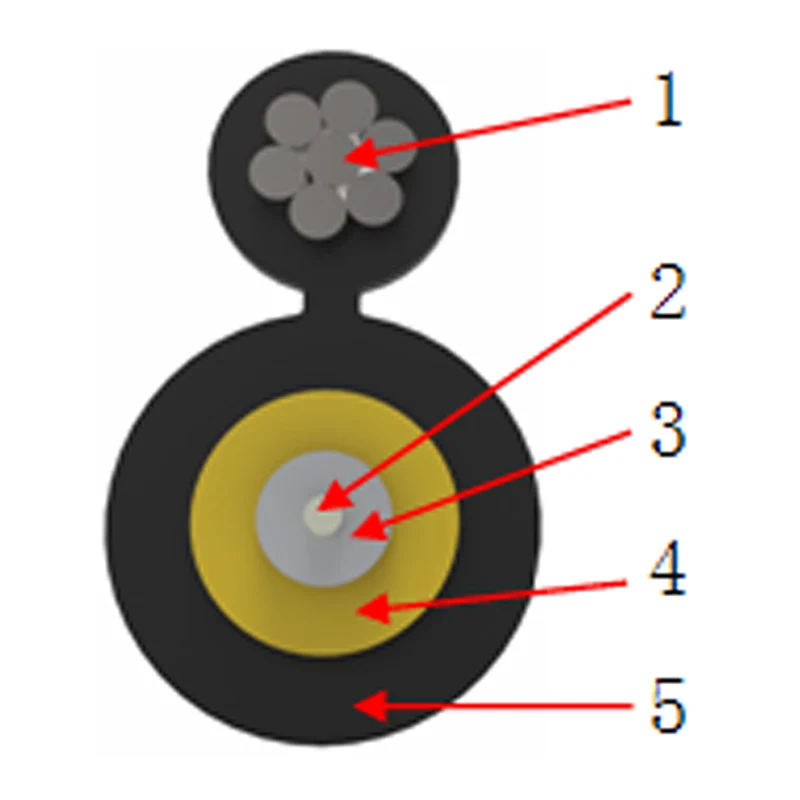

الهيكل والمواد

لا.	غرض	مادة
1	دعم عضو القوة	سلك فولاذي (مجدول).
2	الفيبر	G.652D (B1.3)، G.657A1 (B6a1)، G.657A2 (B6a2) …
3	عازلة ضيقة	بولي كلوريد الفينيل، LSZH
4	عضو القوة	خيوط الأراميد
5	الغلاف الخارجي	LSZH
6	لون	أسود

Self-supporting Fiber Optic Round Drop Cable

خاصية الكابل

نوع الكابل	القطر		قوة الشد		مقاومة السحق		نصف قطر الانحناء
	القطر		قوة الشد		مقاومة السحق		B6a2		B6a1		ب1.3
	عازلة ضيقة	قادر	على المدى الطويل	على المدى القصير	على المدى الطويل	على المدى القصير	ثابت	متحرك	ثابت	متحرك	ثابت	متحرك
	(مم)		(ن)		(ن/100 ملم)		(مم)		(مم)		(مم)
جيجيرش-1	0.90	3.5 - 6.2	300	600	1000	2200	15	30	20	40	30	60
جيجيرش-2	0.60	3.5 - 6.2	300	600	1000	2200	35	70	35	70	35	70

خصائص الألياف

نوع الألياف	التوهين (الحد الأقصى)		خسارة الانحناء الكلي (الحد الأقصى)
	1310 نانومتر	1550 نانومتر	Φ30mm 10 دوائر (المنعطفات)	Φ20mm 1 دوائر (بدوره)	Φ15mm 1 دوائر (بدوره)	Φ32mm 1 دوائر (بدوره)	Φ60mm 100 دائرة (منعطفات)
	(ديسيبل/كم)		(ديسيبل)
G.652 د	0.38	0.28	لا يوجد	لا يوجد	لا يوجد	0.05 عند 1550 نانومتر	0.05 عند 1625 نانومتر
G.657 A1	0.38	0.28	0.25 @1550 نانومتر 1.00 عند 1625 نانومتر	0.75 عند 1550 نانومتر 1.50 عند 1625 نانومتر	لا يوجد	لا يوجد	لا يوجد
G.657 A2	0.38	0.28	0.03 عند 1550 نانومتر 0.10 عند 1625 نانومتر	0.1 @ 1550 نانومتر 0.2 @ 1625 نانومتر	0.5 @1550 نانومتر 1.0 عند 1625 نانومتر	لا يوجد	لا يوجد

الأداء البيئي

النقل والتخزين	تثبيت	عملية	ملاحظات
-40 درجة مئوية - +60 درجة مئوية	-30 درجة مئوية - +50 درجة مئوية	-40 درجة مئوية - +60 درجة مئوية	بنفايات
