تهدف FTTH (الألياف إلى المنزل) إلى توصيل الألياف البصرية مباشرة بمنزل المستخدم لتزويد المستخدمين بخدمات وصول عالي النطاق عالي السرعة ومستقرة. في عملية بناء FTTH ، هناك حاجة إلى مجموعة متنوعة من المواد والمعدات:
· كابل إسقاط: إنه يحتوي على خصائص الحجم الصغير ، والوزن الخفيف ، والمرونة الجيدة ، ومقاومة الانحناء القوية ، وما إلى ذلك. من السهل وضعها في بيئات داخلية وخارجية معقدة ويمكن توصيلها مباشرة بمعدات محطة المستخدم. إنه نوع كبل ضوئي شائع الاستخدام لدخول منزل FTTH.
· كابل الألياف البصرية في الهواء الطلق: هناك العديد من الأنواع وفقًا لبيئات ومتطلبات مختلفة ، مثل الكبل الضوئي العلوي ، والكابل البصري المدفون المباشر ، وكابلات بصرية خط الأنابيب ، وما إلى ذلك. إنه يحتوي على قطر خارجي أكبر ، وخصائص ميكانيكية أفضل وأداء الحماية ، ويمكن أن تحمل تأثير البيئات الخارجية القاسية. يتم استخدامه لنقل الإشارات البصرية من إغلاق لصق الكبل الضوئي أو الانقسامات البصرية إلى المبنى أو المنطقة التي يوجد فيها المستخدم.
· Pigtail: يحتوي أحد الطرفين على قابس موصل الألياف البصرية والطرف الآخر هو الطرف المكسور للألياف الضوئية ، والذي يستخدم لتوصيل الألياف الضوئية في الكبل البصري مع معدات الاتصال البصرية أو مرافق التوزيع البصري لتحقيق اقتران ونقل الإشارات البصرية.
· سلك التصحيح (الطائر): تم تجهيز كلا الطرفين منه بمكونات موصل الألياف البصرية ، والتي تكون مرنة ومريحة للاتصال. يمكن استخدامها للاتصال المؤقت أو الدائم بين معدات الاتصال البصرية ، بين صناديق التوزيع البصرية.
· إغلاق لصق الكابل: يستخدم لانصهار الألياف الضوئية والحماية في منتصف خط الكابل البصري. عندما لا يكون الكبل الضوئي طويلًا بما فيه الكفاية أو يحتاج إلى تفرع ، يتم استخدام إغلاق لصق الكبل لتوصيل كبلتين أو أكثر من الكابلات البصرية وختم وحماية نقطة الانصهار الألياف البصرية لمنع العوامل البيئية الخارجية من إتلاف الإغلاق لضمان استقرار وموثوقية نقل الإشارة البصرية.

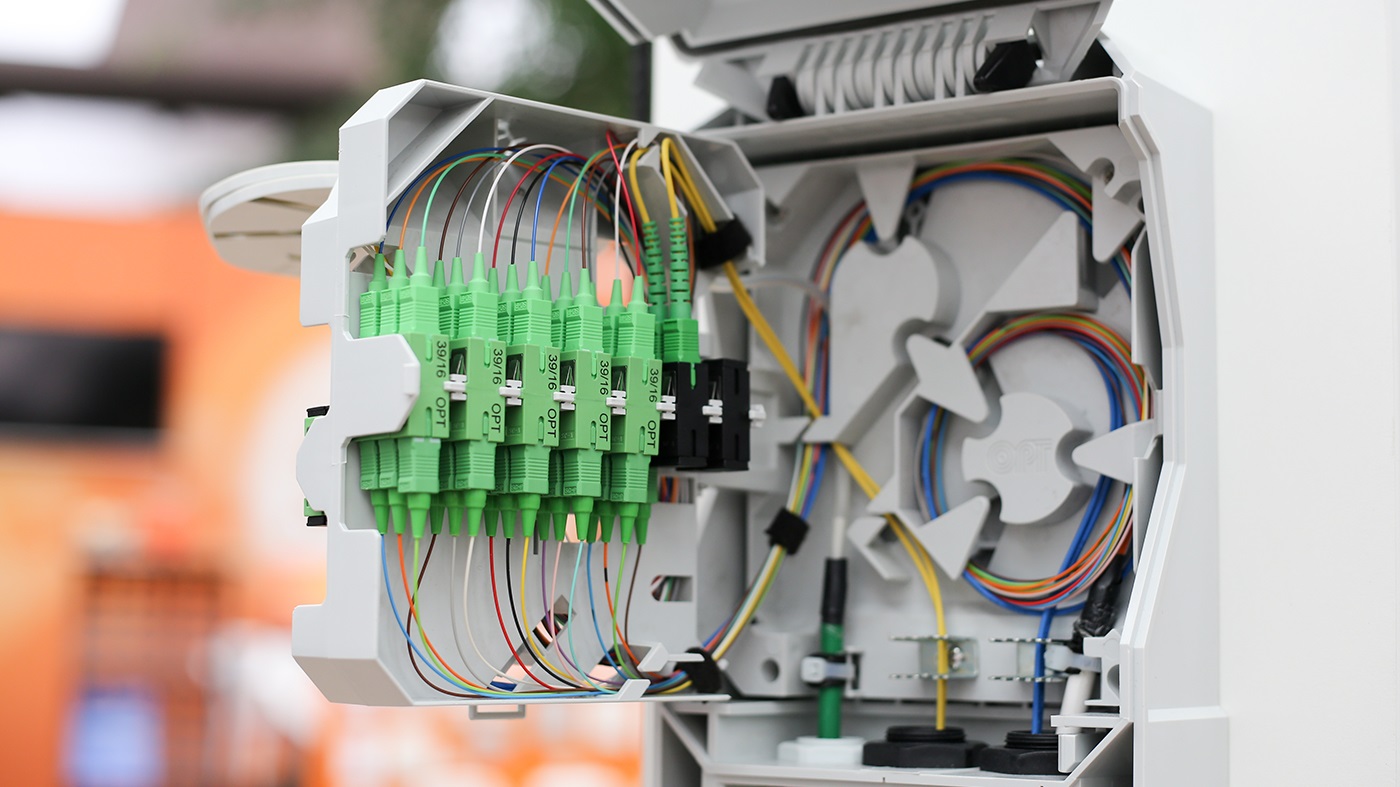

· مربع الإنهاء: مثبت في نهاية المستخدم أو نقطة إدخال الكبل الضوئية ، يتم استخدامه لدمج أو الانضمام إلى الألياف الضوئية في الكبل الضوئي مع الخفي ، ويؤدي إلى الخارج للتواصل مع معدات طرفية المستخدم أو معدات الاتصال البصرية الأخرى. يلعب دور إصلاح محطة الكبل البصرية ، وحماية اندماج الألياف الضوئية ، وختم دخول الكبل البصري والخروج.
· خزانة صليب بصري: إنها معدات الوصلة بين الكابلات البصرية الجذع والكابلات البصرية التوزيع في شبكة الوصول إلى الكابلات البصرية في الهواء الطلق ، والتي تستخدم لتحقيق وظائف إصلاح الكابلات البصرية ، والحماية ، والأسلاك ، وما إلى ذلك. الإشارات البصرية إلى مناطق المستخدم المختلفة من خلال الكابلات البصرية التوزيع.
· الخائن البصري: إنه جهاز يوزع الإشارة البصرية في الألياف الضوئية للإدخال إلى ألياف بصرية مخرجات متعددة في نسبة معينة. في شبكات FTTH ، عادة ما يتم تثبيت المقاطع البصرية في صناديق تقاطع الكبل البصرية ، أو صناديق توزيع الألياف الضوئية أو ممرات المستخدم لتحقيق انتقال الانتقال من الإشارات البصرية ، مما يتيح عدة مستخدمين مشاركة موارد الإشارة البصرية لكابل بصري جذع وتقليل تكاليف بناء الشبكة. تشمل نسب تقسيم الفاصل البصري الشائعة 1: 2 ، 1: 4 ، 1: 8 ، 1:16 ، 1:32 ، 1:64 ، إلخ.
· مربع توزيع الألياف الضوئية: مثبت في ممر المستخدم أو عمود تيار ضعيف ، يستخدم لتقسيم الألياف والأسلاك والاتصال الطرفي للكابلات البصرية. تم تجهيز مربع الخائن الألياف الضوئية عمومًا بتقسيم بصري ، وأسلاك الخنزير ، والمحولات ، والأجهزة الأخرى ، والتي يمكن أن توزع الألياف البصرية في الكبل البصري إلى منزل كل مستخدم ، وتوصيل الكبل البصري الذي تم إدخاله في منزل المستخدم بمنفذ الإخراج الخاص بالتشويش البصري لتحقيق توزيع الإشارات البصرية في المنزل.
