كابل إسقاط الألياف البصرية المدرع من نوع القوس

تركز شركة Orientalfiber على البحث والتطوير وإنتاج وتوريد كابلات الاتصالات الضوئية عالية الأداء، ويعتبر كابل الألياف الضوئية المسقط من نوع القوس المدرع منتج نقل بصري أساسي مصمم خصيصًا لكابلات القنوات وسيناريوهات FTTH. يأخذ هذا المنتج كابل الفراشة كوحدة فرعية للاتصالات البصرية الأساسية، ويعتمد تصميمًا هيكليًا قياسيًا مع عناصر تقوية، ومواد حجب الماء وطبقات مدرعة، ويتولى بشكل ثابت مهام نقل الإشارة الضوئية في بيئات وضع متنوعة.

إرسال استفسار

وصف المنتج

إن كابل إسقاط الألياف البصرية المدرع من نوع Orientalfiber هو كابل اتصالات بصري متخصص مصمم لوضع مجاري الهواء. مع كابل الفراشة كوحدة فرعية للاتصالات البصرية المركزية، فهو مجهز بعناصر تقوية متوازية على كلا الجانبين، ملفوف بشريط مانع للماء وشريط ألومنيوم للحماية، ومغطى بغلاف خارجي مقذوف. هذا المنتج المنظم مخصص لنقل الإشارات الضوئية المستقرة في مشاريع FTTH وأنظمة كابلات القنوات، وهو منتج داعم أساسي لبناء الشبكات الضوئية.

المزايا الأساسية ونقاط البيع

أداء ميكانيكي مستقر

لقد تم تصنيع هذا المنتج بتصميم هيكلي احترافي، ويتميز بمقاومة ممتازة للشد والسحق. تعمل عناصر التعزيز المدمجة والطبقة المدرعة على حماية الألياف الضوئية الداخلية بشكل فعال، وتجنب الضرر الناتج عن قذف القوة الخارجية أو السحب أثناء البناء والاستخدام اليومي، مما يضمن التشغيل المستقر طويل المدى للمنتج في البيئات المعقدة.

بناء وصيانة مريحة

من خلال اعتماد تصميم فريد من نوعه للناي، يدعم كبل إسقاط الألياف البصرية المدرع من نوع القوس من Orientalfiber التجريد والربط السريع، مما يبسط إلى حد كبير عملية البناء في الموقع، ويقصر فترة التثبيت، ويقلل من صعوبة الصيانة والإصلاح لاحقًا.

أداء موثوق مقاوم للماء

يعتمد المنتج على هيكل جاف وتصميم احترافي لمنع الماء، والذي يمكن أن يمنع الرطوبة واختراق الماء بشكل فعال. إنه يتكيف مع بيئات القنوات الرطبة والمشبعة بالمياه، مما يمنع تلف المياه من التأثير على أداء نقل المنتج وإطالة عمر خدمة الكابل.

دعم ما قبل إنهاء المصنع

لتلبية احتياجات البناء الهندسي القياسي، هذا المنتج يدعم الإنهاء المسبق للمصنع. تضمن المعالجة الموحدة في المصنع اتساق جودة المنتج والأداء، وتقلل من أخطاء المعالجة في الموقع، وتتوافق مع معايير البناء لمشاريع الشبكات الضوئية الكبيرة والمتوسطة الحجم.

المواصفات الفنية

توفر شركة Orientalfiber حلول تكوين فنية متنوعة لكابلات الألياف الضوئية المدرعة من النوع القوسي لتلبية الاحتياجات المخصصة للمشاريع المختلفة:

الهيكل الأساسي: كابل توصيل الفراشة المركزي + عناصر تقوية متوازية مزدوجة
الطبقة الواقية: شريط متعرج لمنع الماء + طبقة مدرعة من شريط الألمنيوم
مادة الغلاف: مادة بوليمر عالية القوة مقاومة للاهتراء ومقاومة للتآكل
الميزات الهيكلية: تصميم مانع للماء الجاف، شكل مزمار قياسي لسهولة البناء
بيئة التطبيق: التكيف مع مد القنوات الداخلية والخارجية، ومناسبة لنطاقات درجة الحرارة والرطوبة التقليدية لهندسة الاتصالات

مجالات التطبيق

يتم استخدام كابل إسقاط الألياف البصرية المدرع من نوع Orientalfiber Armored Duct Bow على نطاق واسع في سيناريوهات الاتصالات البصرية المتعددة مع أدائه المستقر، الذي يغطي المجالات الرئيسية التالية:

بناء شبكة FTTH (الألياف إلى المنزل)، مما يوفر نقلًا بصريًا مستقرًا للوصول إلى النطاق العريض السكني
مشاريع كابلات القنوات القياسية لمشغلي صناعة الاتصالات المحلية والأجنبية
أنظمة الاتصالات الإذاعية والتلفزيونية ونقل المعلومات
أنظمة نقل بيانات الشبكة المحلية في السيناريوهات الصناعية
مشاريع توصيل الاتصالات البصرية في الطاقة الكهربائية والنقل بالسكك الحديدية والطرق السريعة وصناعات البنية التحتية الأخرى

ميزة

هيكل جاف وحجب المياه

مقاومة الشد والسحق ممتازة

تصميم الفلوت يجعل من السهل التجريد والربط

طلب

الكابلات في القناة

FTTH (الألياف إلى المنزل)

تم إنهاؤه مسبقًا في المصنع

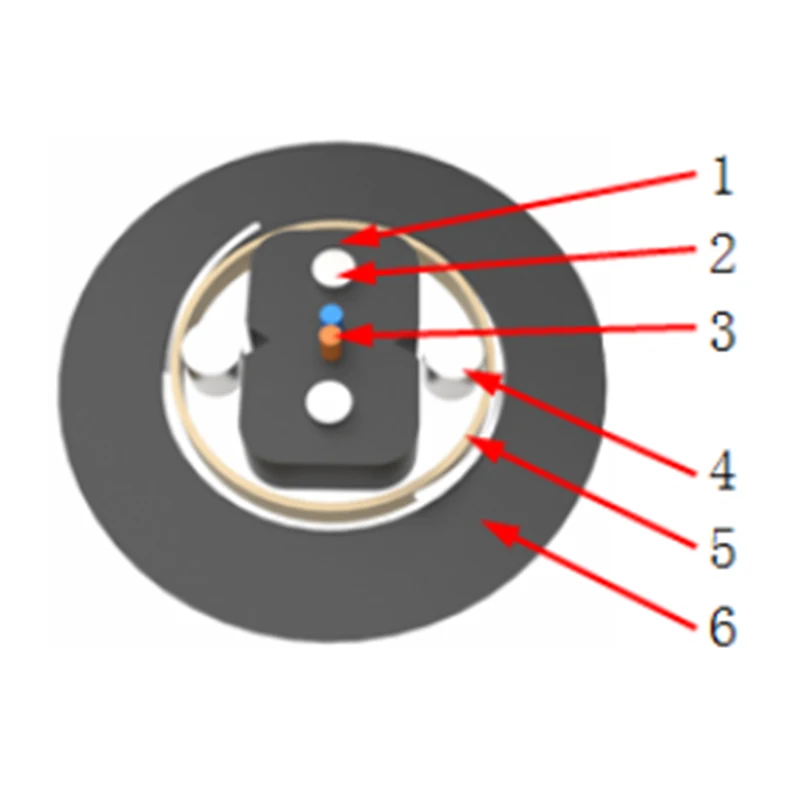

الهيكل والمواد

لا.	غرض	مادة
1	غمد داخلي	بولي كلوريد الفينيل، LSZH
2	عضو القوة	أسلاك الفولاذ، فرب، كفرب
3	الفيبر	G.652D (B1.3)، G.657A1 (B6a1)، G.657A2 (B6a2) …
4	دعم عضو القوة	أسلاك الفولاذ، فرب
5	مادة مانعة للماء	شريط مانع للماء
6	الطبقة المدرعة	شريط الألمنيوم
7	الغلاف الخارجي	LSZH،PE
8	لون	أسود

Armored Duct Bow-type Fiber Optic Drop Cable

خاصية الكابل

نوع الكابل	البعد		قوة الشد		مقاومة السحق		نصف قطر الانحناء
	وحدة	كابل	على المدى الطويل	على المدى القصير	على المدى الطويل	على المدى القصير	ثابت	متحرك
	(مم)		(ن)		(ن/100 ملم)		—
جيكسفا – 1/2/4	2.0×3.0	7.5	300	600	1000	2200	10·د	20·د
جيكسها – 1/2/4	2.0×3.0	7.5	300	600	1000	2200	10·د	20·د

ملاحظات: D = قطر الكابل.

خصائص الألياف

نوع الألياف	التوهين (الحد الأقصى)		خسارة الانحناء الكلي (الحد الأقصى)
	1310 نانومتر	1550 نانومتر	Φ30mm 10 دوائر (المنعطفات)	Φ20mm 1 دوائر (بدوره)	Φ15mm 1 دوائر (بدوره)	Φ32mm 1 دوائر (بدوره)	Φ60mm 100 دائرة (منعطفات)
	(ديسيبل/كم)		(ديسيبل)
G.652 د	0.40	0.30	لا يوجد	لا يوجد	لا يوجد	0.05 عند 1550 نانومتر	0.05 عند 1625 نانومتر
G.657 A1	0.40	0.30	0.25 @1550 نانومتر 1.00 عند 1625 نانومتر	0.75 عند 1550 نانومتر 1.50 عند 1625 نانومتر	لا يوجد	لا يوجد	لا يوجد
G.657 A2	0.40	0.30	0.03 عند 1550 نانومتر 0.10 عند 1625 نانومتر	0.1 @ 1550 نانومتر 0.2 @ 1625 نانومتر	0.5 @ 1550 نانومتر 1.0 عند 1625 نانومتر	لا يوجد	لا يوجد

الأداء البيئي

النقل والتخزين	تثبيت	عملية	ملاحظات
-40 درجة مئوية - +60 درجة مئوية	-30 درجة مئوية - +50 درجة مئوية	-40 درجة مئوية - +60 درجة مئوية	بنفايات
