ما نوع الكابلات البصرية الألياف التي تستخدم عادة في بناء FTTH؟

في إنشاء FTTH (الألياف إلى المنزل) ، تشمل الأنواع الشائعة الاستخدام من الكابلات البصرية بشكل أساسي كابل إسقاط على شكل فراشة وهياكلها المشتقة.

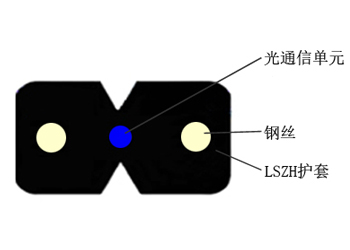

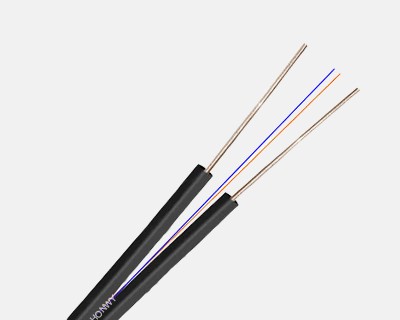

1. كابل إسقاط على شكل فراشة (GJXH)

الميزات الهيكلية:

يتم وضع الألياف الضوئية في الوسط ، ويتم وضع سلكين من الصلب المتوازيين على كلا الجانبين كعناصر تعزيز. المقطع العرضي على شكل 8 شكل ، ويقع الألياف البصرية في المركز الهندسي.

سيناريو التطبيق:

مثبت على الحائط: مناسبة لتوجيه الجدار الداخلي والخارجي ، مع مقاومة الانحناء القوية ونصف قطر الانحناء صغير 20 مم.

وضع الأنابيب: مناسب لوضع خط أنابيب قصير المسافات وقابلة للتكيف مع المساحات الضيقة.

المزايا:

الهيكل مضغوط وقوة الشد عالية ، والتي يمكن أن تصمد أمام الضغط الجانبي للأشخاص الذين يتدخلون عليه وقوة السحب أثناء البناء.

من السهل الإنهاء في الموقع ومتوافق مع مجموعة متنوعة من الموصلات السريعة.

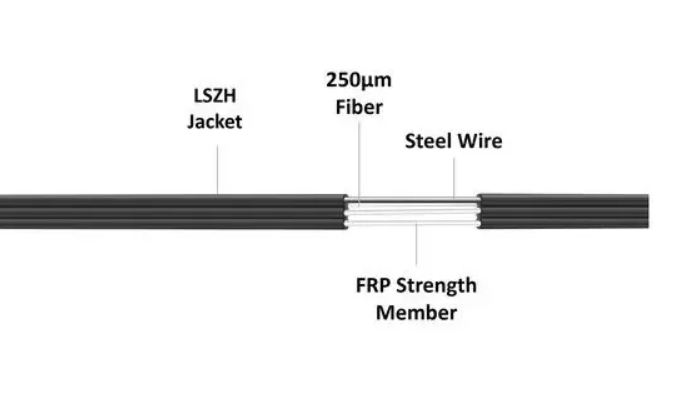

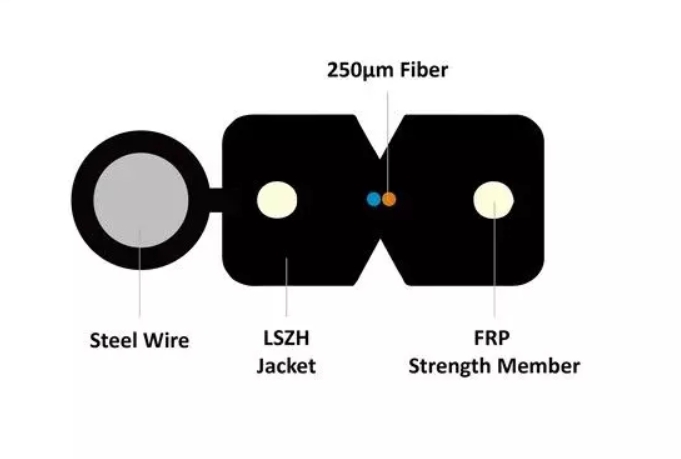

2. كابل التداول على شكل فراشة يدعم ذاتيا (GJYXFCH)

الميزات الهيكلية:

تتم إضافة سلك فولاذي أو حبل فولاذي إلى الجزء الخارجي من الكبل البصري الفراشة العادي كعنصر تعزيز لتشكيل بنية تدعم ذاتيا.

سيناريو التطبيق:

الرصاص العلوي: مناسب للأسلاك العلوية من الأعمدة الخارجية إلى المناطق الداخلية. لديها قوة شد عالية ويمكن أن تحمل امتداد 50 متر.

بيئة أنابيب: لا توجد حاجة إلى أسلاك معلقة إضافية ، مما يؤدي إلى تبسيط عملية البناء.

المزايا:

قوة الشد القوية تقلل من خطر الضرر الناتج عن القوى الخارجية.

كفاءة البناء العالية وتقليل تكاليف العمالة.

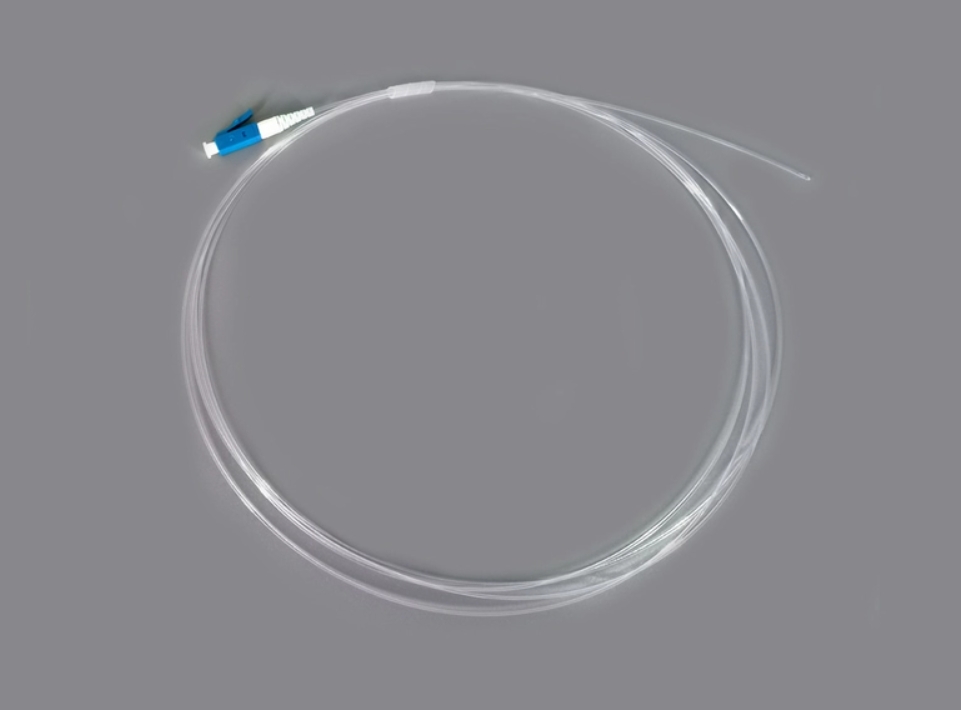

3. كابل إسقاط على شكل فراشة غير مرئي (GJIXH)

الميزات الهيكلية:

الجزء الأوسط عبارة عن ألياف ضوئية محصورة ذات نورة واحدة (G.657) ، ملفوفة بغمد شفاف 0.9 ملم ، بقطر خارجي رقيق وشفاف تمامًا.

سيناريو التطبيق:

ضع الأسلاك على طول ألواح البناء وحول شرائح الباب والنافذة ، وإصلاحها مع الغراء.

الأماكن ذات المتطلبات الجمالية العالية: مثل الفنادق ، والمساكن الراقية ، وما إلى ذلك ، حيث يجب إخفاء الأسلاك.

المزايا

أخفى بصريا ، لا يؤثر على الديكور الداخلي.

الغطاء الشفاف مقاوم للارتداء وقابل للتكيف مع بيئات مختلفة.

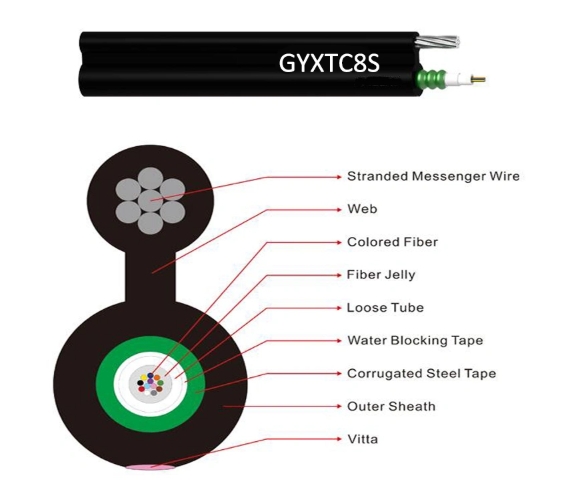

4. الدعم الذاتي 8 رقم كابل الأسلاك البصرية (النوع العلوي)

الميزات الهيكلية:

تتم إضافة وحدات سلك التعليق المعدني إلى الكبل الضوئي لخط الجلد لتشكيل هيكل على شكل "8".

سيناريو التطبيق:

الرصاص العلوي في الهواء الطلق: مناسبة للأسلاك العامة من الأعمدة الكهربائية إلى ممرات المستخدم ، مع قوة شد عالية.

السيناريو مع متطلبات الارتفاع العالية: يمكن أن تصمد أمام يمتد أكثر من 50 مترًا ولديه استقرار قوي.

المزايا:

تم تحسين أداء الشد بشكل كبير ، مما يقلل من خطر كسر الألياف البصرية.

سهل البناء والتكيف مع التضاريس المعقدة.
