كابل إسقاط الألياف الضوئية المستدير الذي تم إنهاؤه مسبقًا

• فئة المنتج: حلول توصيل الألياف إلى المنزل (FTTH).
• الوظيفة الرئيسية: كابل إسقاط التوصيل والتشغيل سريع النشر مع إنهاء SC/APC معزز.
• الامتثال: يفي بمعايير IEC 61754-4 لأداء الواجهة البصرية.

توفر شركة Orientalfiber كبل إسقاط الألياف الضوئية المستدير المُنتهي مسبقًا كحل عالي الأداء لعمليات نشر الألياف السكنية والتجارية. تم تصميم هذا الكابل بواسطة شركة Jiangsu Xuben Photoelectric Technology Co., Ltd، وهو يدمج حماية ميكانيكية قوية مع موصلات مصممة بدقة لضمان نقل إشارة مستقر في الظروف البيئية المتنوعة.

تعريف المنتج والنطاق الوظيفي

إن كابل إسقاط الألياف الضوئية المستدير المُنتهي مسبقًا عبارة عن مجموعة بصرية متخصصة تتكون من كابل دائري عالي الشد مقاس 5 مم منتهي في المصنع بموصل SC / APC معزز. على عكس الكابلات القياسية المنتهية ميدانيًا، يلغي هذا الحل المتصل مسبقًا الحاجة إلى الربط في الموقع عند طرف المشترك، وذلك باستخدام حلقة زركونيوم عالية الجودة للحفاظ على فقدان إدخال منخفض وخسارة عائد عالية عبر عمر الشبكة.

المزايا الأساسية والتميز الفني

1. الهندسة الدقيقة

يتميز كابل إسقاط الألياف الضوئية المستدير الذي تم إنهاؤه مسبقًا بموصل SC/APC معزز على الجانب A، مما يضمن اتصالًا محكمًا ومقاومًا للطقس. يضمن استخدام حلقات الزركونيوم محاذاة مستقرة، مما يقلل من خطر تدهور الإشارة بسبب تقلبات درجات الحرارة أو الاهتزاز الميكانيكي.

2. تعزيز المتانة

تم تصميم الكابل ليدوم طويلاً، ويتضمن ما يلي:

الغلاف الخارجي HDPE/LSZH: يوفر مقاومة للأشعة فوق البنفسجية والضغط البيئي.

مكونات مقاومة للماء: ألياف زجاجية مدمجة وخيوط أراميد تمنع دخول الرطوبة.

الألياف G657A1/A2: توفر أداءً فائقًا غير حساس للانحناء، وهو أمر بالغ الأهمية للتوجيه المحكم في بيئات FTTH الحضرية.

3. تحسين كفاءة النشر

باستخدام كابل الألياف الضوئية الدائري المنتهي مسبقًا، يمكن لمشغلي الاتصالات تقليل وقت التثبيت بشكل كبير. تتيح "النهاية المفتوحة" الموجودة على الجانب B سهولة السحب عبر القنوات قبل الإنهاء النهائي عند نقطة التوزيع.

مجالات التطبيق

إن تعدد استخدامات كابل الألياف الضوئية الدائري المنتهي مسبقًا يجعله مناسبًا لمختلف القطاعات ذات الطلب العالي:

الاتصالات: اتصالات الميل الأخير FTTH لمقدمي خدمات الإنترنت السكنية.

البث: نقل الإشارات لشبكات الراديو والتلفزيون.

البنية التحتية الصناعية: اتصالات الواجهة الأمامية للشبكات الذكية، والنقل بالسكك الحديدية، وأنظمة مراقبة الطرق السريعة.

شبكات المناطق المحلية (LAN): نقل بيانات عالي السرعة للحرم الجامعي أو مجمعات المكاتب.

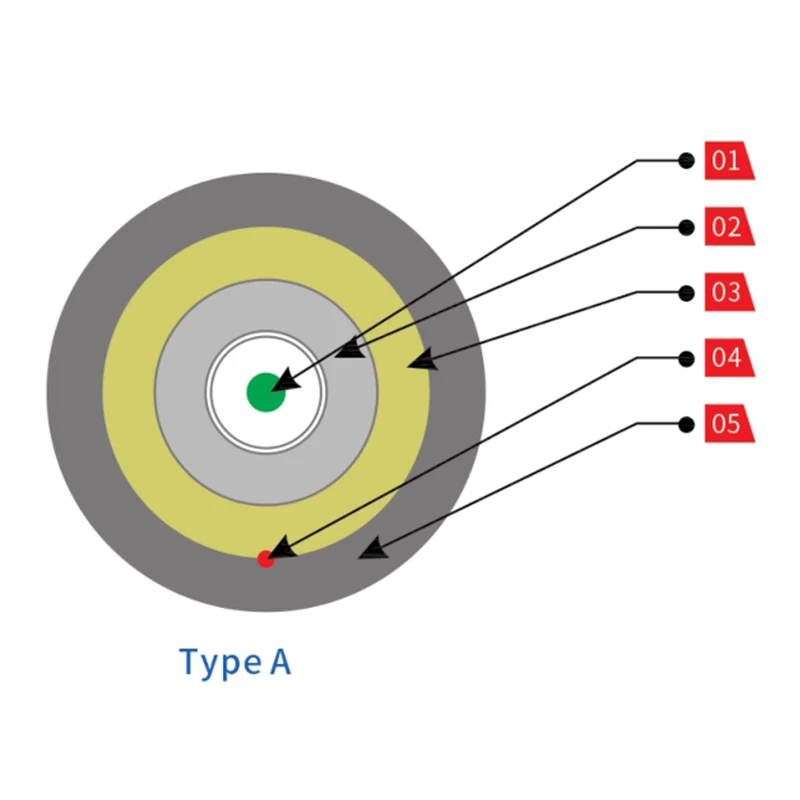

رسم الهيكل

900 ميكرومتر عازلة

أنبوب بي بي تي

عازلة من الألياف الزجاجية وألياف الأراميد التي تحجب الماء

ريبكورد

سترة LSZH

النوع أ

900 ميكرومتر عازلة

غمد داخلي

عازلة من الألياف الزجاجية وألياف الأراميد التي تحجب الماء

عضو القوة

ريبكورد

الغلاف الخارجي

خط اللون الأزرق

النوع ب

تفاصيل الموصل

الموديل: النوع E

اللون: أسود

المواد: الكمبيوتر + عبس

الموصل: SC/APC

الكابل المطبق: كابل إسقاط 5 مم

صفات

تصميم وحدات، سهل التوسع

يمكن أن تعمل ويتم تركيبها في الخارج

درجة الحماية: IP68

رل: ≥55dB

المواصفات البصرية

تجميع الكابلات

خسارة الإدراج: ماكس. 0.3 ديسيبل + 0.35 ديسيبل/كم * لتر (كم) @ 1310 نانومتر

الأعلى. 0.3 ديسيبل + 0.21 ديسيبل/كم * لتر (كم) @ 1550 نانومتر

وفقًا للمواصفة IEC 61300-3-4 الطريقة ب

خسارة العودة: دقيقة. 60 ديسيبل عند 1310 و1550 نانومتر

وفقا للمواصفة IEC 61300-3-6

المواصفات الميكانيكية
