كيفية تثبيت ألياف المركبات الجوية غير المأهولة؟

احتياطات التثبيت

1. يجب أن يكون تركيب قرص الألياف البصرية ، فوهة مخرج القرص البصري الألياف بعيدة قدر الإمكان من المروحة ، ولكن إيلاء اهتمام إضافي لجاذبية الطائرة. يجب إيلاء اهتمام كبير لخطورة الطائرة.

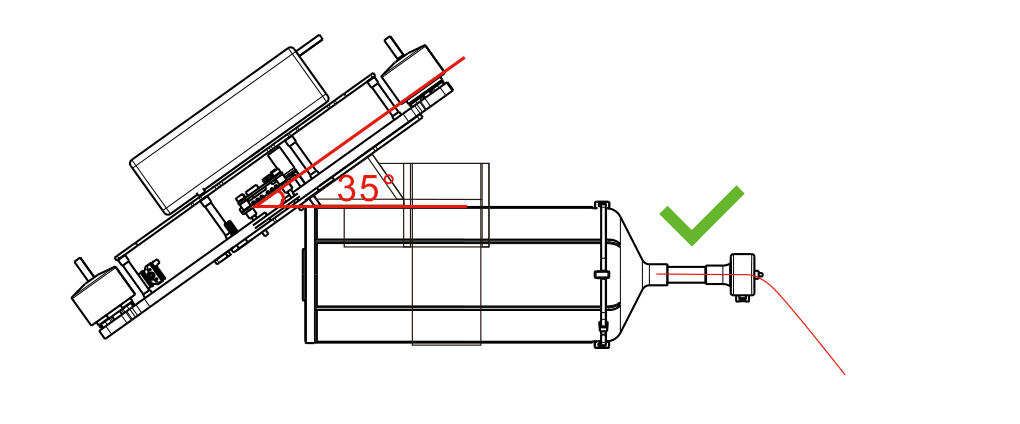

1. يجب أن يعتمد تركيب قرص الألياف البصرية على زاوية إمالة الطائرة ، وينبغي حجز شريحة التثبيت لزاوية معينة (كما هو موضح في الشكل). التثبيت يجب أن تكون زاوية التثبيت قريبة من زاوية الميل ، بحيث تكون زاوية مخرج القرص البصرية الألياف أفقية.

1. يستخدم لف الألياف البصرية غراء خاص ، أول 200 متر من المسافة هي منطقة تطبيق الغراء ، في هذه المنطقة ، يجب التحكم في سرعة الرحلة للطائرة بسرعة ثابتة تبلغ 0.5 ميل في الساعة. يجب التحكم في سرعة الرحلة للطائرة في غضون 30 كم/ساعة أو 8 م/ثانية لتجنب رحلة عالية السرعة في منطقة الغراء.

التحضير قبل استخدام القرص البصري

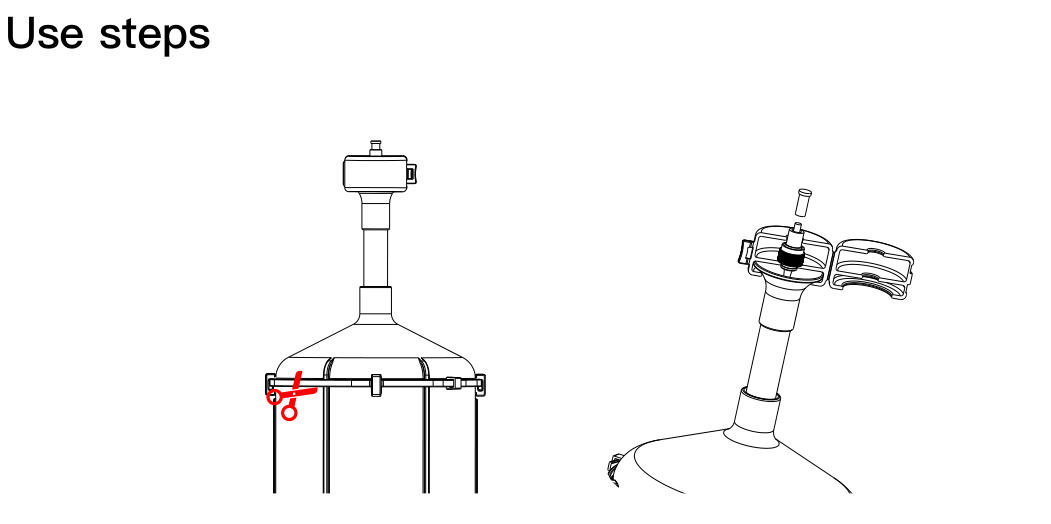

1. تأكد من إزالة ربطة حماية النقل و 4 لقطات حماية قبل استخدام قرص الألياف الضوئية.
2. (ملاحظة: لا تأخذ مشبك مباشرة من الألياف سيتم كسرها.)
3. الحاجة إلى إزالته ، قم بإخراج المنفذ البصري للألياف الألياف الضوئية من القشرة الواقية قبل الاستخدام ، واستخلص الألياف البصرية في الطرف الأرضي للوحدة.

الاتصال اللاسلكي الجانبي الأرضي

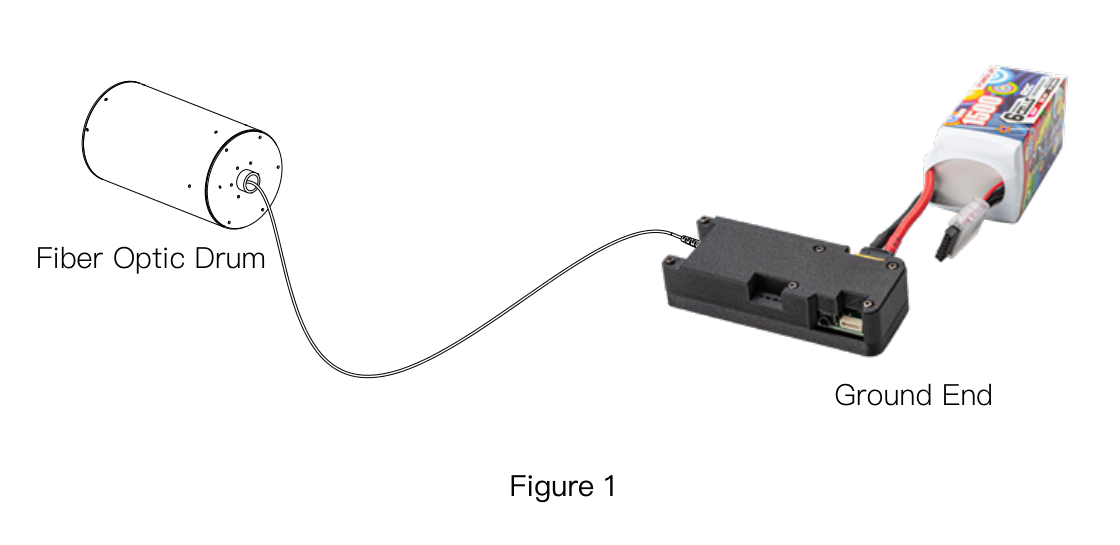

1. قم بتوصيل كابل SH1.0 من محطة السماء بوحدة تحكم الرحلة كما هو موضح في الرسم البياني "وضع اتصال الطرفية الأرضية 1 (اللاسلكي)".
2. قم بتوصيل خط Ground SH1.0 بالمستقبل ومرسل الخريطة.
3. إصلاح نهاية Sky End و Diber Optic Disk ، انتبه إلى فوهة الألياف البصرية إلى أقصى حد ممكن بعيدًا عن مروحة الطائرات بدون طيار لتجنب حادث التشابك.
4. قم بتوصيل تسخير الألياف البصرية ، وقم بتوصيل منافذ FC على طرفي القرص البصري الألياف بمنفذ FC على نهاية السماء ومنفذ FC على الأرض ، ولاحظ أن نهاية الفوهة متصلة بمنفذ FC على الطرف الأرضي.

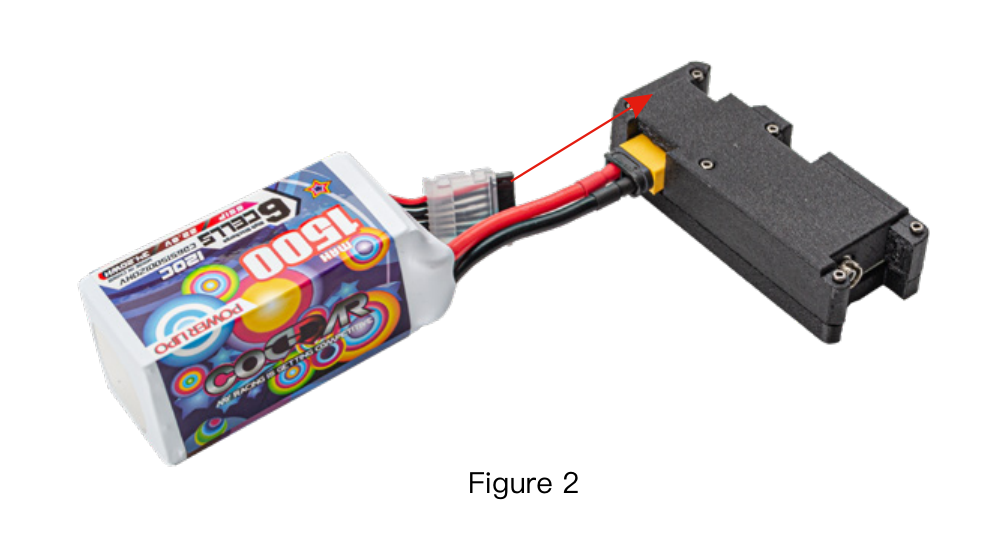

5. أدخل بطارية الليثيوم في الطرف الأرضي في موصل الطرف الأرضي بعد شحنها بالكامل. (كما الشكل 2)

احتياطات

1. جهد الإدخال 11.1-26V هو ضمن النطاق الآمن ، يرجى عدم تجاوز أو انخفض إلى أقل من جهد الحد ، لا تقلب الأعمدة الإيجابية والسلبية.
2. لا تجعل دائرة طي الألياف الضوئية ، لتجنب قطعها بواسطة كائنات حادة وتؤدي إلى كسر الألياف.
3. انتبه إلى حماية موصلات الألياف البصرية وواجهات FC ، وتجنب الغبار والزيت والماء ، وارتذال غطاء حماية الواجهة بشكل جيد.
4. تخزين في منطقة باردة وجافة ومقاومة للضوء.
5. بنية دقة القرص البصري الألياف ، خذ وتوضع بلطف ، تخزين عمودي.
