الأسلاك الأرضية العلوية المركبة من الألياف الضوئية ذات الأنبوب المجدول

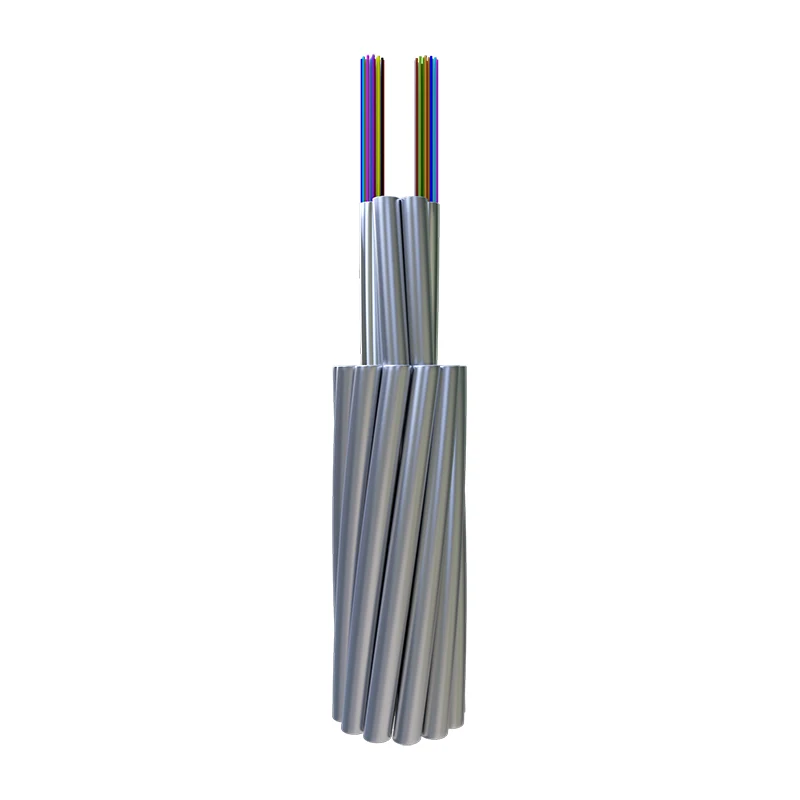

السلك الأرضي العلوي المركب من الألياف الضوئية ذو الأنبوب المجدول من Orientalfiber (OPGW) عبارة عن كبل هجين علوي متعدد الوظائف من Orientalfiber، الشركة المصنعة والموردة الصينية الموثوقة. يدمج OPGW الألياف الضوئية داخل هيكل الأنبوب المجدول، ويعمل كسلك أرضي علوي ووسيلة اتصال بصرية عالية السعة. لقد تم تصميمه لضمان نقل مستقر للبيانات، وأداء ميكانيكي قوي، ومتانة طويلة الأمد في بيئات النشر العلوية. المنتج مناسب لشبكات الطاقة والسكك الحديدية ومشاريع البنية التحتية الأخرى حيث يكون الجمع بين الحماية من الصواعق وموثوقية الاتصالات أمرًا ضروريًا.

إرسال استفسار

وصف المنتج

في بناء شبكات الطاقة الحديثة، لم يكن الطلب على النقل المتزامن عالي الجهد ونقل البيانات عالي السرعة أعلى من أي وقت مضى.أورينتالفايبريقدم المتخصصةالأسلاك الأرضية العلوية المركبة من الألياف الضوئية ذات الأنبوب المجدول (OPGW)، وهو كابل هجين متطور مصمم ليحل محل أسلاك الدرع التقليدية. من خلال دمج الألياف الضوئية داخل هيكل معدني مجدول، يوفر OPGW الخاص بنا حلاً مزدوج الوظيفة: توفير حماية موثوقة من الصواعق لخطوط الجهد العالي بينما يعمل بمثابة العمود الفقري للاتصالات وأتمتة الشبكة.

تعريف المنتج: البنية التحتية ذات الدور المزدوج

الالأسلاك الأرضية العلوية المركبة من الألياف الضوئية ذات الأنبوب المجدولعبارة عن كبل علوي يؤدي وظائف السلك الأرضي التقليدي (يحمي خط النقل من ضربات البرق وتيارات الدائرة القصيرة) بينما يحتوي على ألياف ضوئية لنقل البيانات. يسمح هذا التصميم المجدول بعدد أكبر من الألياف ومتانة أكبر، مما يجعله الخيار المفضل لبناء الشبكة الأساسية في قطاع مرافق الطاقة.

القيمة الاستراتيجية للمشتريات والهندسة

الاختيارأورينتالفايبرحيث يضمن شريك التوريد الخاص بك أن البنية التحتية الخاصة بك تلبي المتطلبات الصارمة لمشهد الطاقة لعام 2026. تشمل مزايا الشراء الرئيسية ما يلي:

كثافة الألياف العالية:يستوعب تصميم الأنبوب المجدول الخاص بنا أليافًا أكثر بكثير من إصدارات الأنبوب المركزي، مما يدعم توسيع الشبكة المقاومة للمستقبل لـ 5G وإنترنت الأشياء للشبكة الذكية.
قدرة الدائرة القصيرة المحسنة:تم تصميمه للتعامل مع تيارات الأعطال العالية دون المساس بسلامة الألياف الضوئية بالداخل.
انخفاض تكاليف دورة الحياة:مع عمر خدمة يتوافق مع خط النقل نفسه، فإنالأسلاك الأرضية العلوية المركبة من الألياف الضوئية ذات الأنبوب المجدوليقلل من الحاجة إلى الصيانة أو الترقيات المتكررة.
اللوجستيات العالمية والنطاق:مع إنتاج سنوي يبلغ 20 مليون دولار، فإننا نوفر نطاق التصنيع اللازم لدعم مشاريع البنية التحتية على المستوى الوطني بقدرة 500KV و750KV.

الخصائص التقنية وفوائد الأداء

الأورينتالفايبريتم تصنيع OPGW بدقة لضمان ازدهاره في البيئات الخارجية الأكثر تقلبا:

الاستقرار الميكانيكي:يضمن التحكم الدقيق في العملية بقاء الألياف خالية من الإجهاد حتى في ظل الرياح العاتية أو تحميل الجليد أو قوى التثبيت عالية الشد.
الحماية الحرارية:تمتلئ الأنابيب المجدولة بمركبات متخصصة تحمي الألياف من الحرارة الشديدة المتولدة أثناء أحداث الدائرة القصيرة على خط الكهرباء.
مقاومة التآكل:باستخدام الفولاذ المغطى بالألمنيوم (ACS) وأسلاك سبائك الألومنيوم، يتميز الكابل بمقاومة عالية للتدهور البيئي في المناطق الساحلية أو الصناعية.
خيارات القطر الكبير:مصمم خصيصًا ليتوافق مع المتطلبات الميكانيكية لأنظمة نقل الجهد العالي الجديدة (110 كيلو فولت إلى 750 كيلو فولت).

المواصفات التفصيلية ومعلمات التصميم

التكوين الفني للالأسلاك الأرضية العلوية المركبة من الألياف الضوئية ذات الأنبوب المجدوليمكن تخصيصها بناءً على الامتداد المحدد والمتطلبات الكهربائية للمشروع:

ميزة	المواصفات القياسية	الميزة التشغيلية
درجة الجهد	110 كيلو فولت، 220 كيلو فولت، 500 كيلو فولت، 750 كيلو فولت	متعددة الاستخدامات للشبكات الإقليمية والوطنية.
عدد الألياف	ما يصل إلى 144 أليافًا (أو أكثر عند الطلب)	يدعم سرعة نقل البيانات الضخمة.
تكوين المواد	ACS (الفولاذ المغطى بالألمنيوم) + AA (سبائك الألومنيوم)	نسبة القوة إلى الوزن عالية.
الامتثال للمعايير	إيي 1138، آي إي سي 60794-4	يضمن قابلية التشغيل البيني والسلامة العالمية.

التطبيقات الأساسية: تمكين الشبكة الذكية

الالأسلاك الأرضية العلوية المركبة من الألياف الضوئية ذات الأنبوب المجدولمنأورينتالفايبريشكل عنصرا حاسما في العديد من القطاعات الرئيسية:

نقل الجهد العالي:السلك الأرضي الأساسي لخطوط 220 كيلو فولت و500 كيلو فولت المبنية حديثًا، يوفر الحماية من الصواعق والتأريض.
اتصالات مرافق الطاقة:المراقبة في الوقت الحقيقي لمحطات المحولات، والقياس عن بعد، والترحيل الوقائي.
وصلة النطاق العريض:تأجير سعة الألياف الزائدة لمشغلي الاتصالات لنقل البيانات في المناطق الريفية أو لمسافات طويلة.
إدارة الشبكة الذكية:تسهيل الاتصالات ذات زمن الوصول المنخفض المطلوبة للكشف التلقائي عن الأخطاء والإصلاح الذاتي للشبكة.

صفات

● التحكم الدقيق في العملية لضمان الأداء الميكانيكي ودرجة الحرارة الجيدة

● قطر أكبر وألياف بصرية أكثر

● هيكل مستقر وموثوقية عالية

● قوة شد عالية وقدرة تيار كبيرة في وقت قصير

خصائص الألياف الضوئية

	التوهين				عرض النطاق الترددي		الاستقطاب تشتت الوضع
	@ 850 نانومتر	@ 1300 نانومتر	@ 1310 نانومتر	@ 1550 نانومتر	@ 850 نانومتر	@ 1300 نانومتر	فردي الألياف	التصميم قيمة الارتباط (M=20، Q=0.01%)
G652D	—	—	.350.35 ديسيبل/كم	.21 ديسيبل/كم	—	—	.20.20ps/ كم	.10.1ps/ كم
G655	—	—	—	.22 ديسيبل/كم	—	—	.20.20ps/ كم	.10.1ps/ كم
50/125 ميكرومتر	.03.0 ديسيبل/كم	.01.0 ديسيبل/كم	—	—	≥600 ميجا هرتز.كم	≥1200 ميجا هرتز.كم	—	—
62.5/125 ميكرومتر	.53.5 ديسيبل/كم	.01.0 ديسيبل/كم	—	—	≥200 ميجا هرتز.كم	≥600 ميجا هرتز.كم	—	—

الإنشاءات والأداء

	التصنيف	مادة	قيمة
بناء	الألياف الضوئية	G652D/G655 إلخ.	2 - 144
	أنبوب الحماية	أنبوب من الفولاذ المقاوم للصدأ	1.5 - 6 ملم
	الخط الذين تقطعت بهم السبل	كسلك / سلك AA / آل رود	1.5 - 6 ملم
	الأعلى. القطر		30 ملم
	الأعلى. المقطع العرضي		500 ملم²
مميزة	وفقًا للمعايير مثل DL/T 832، IEC60794-4-10، IEEE1138
	الأعلى. قوة الشد (RTS) (كيلو نيوتن)		700
	الأعلى. قوة السحق (N/100mm)		3000
	الأعلى. السعة الحالية القصيرة (40 درجة مئوية إلى 200 درجة مئوية) (kA2s)		2000
	دقيقة. نصف قطر الانحناء (ديناميكي)		20 د
	دقيقة. نصف قطر الانحناء (ثابت)		15 د
البيئة الأداء	التثبيت (°C)		-10 إلى +50
	النقل والتشغيل (°C)		-40 إلى +65

ملحوظة: D هو قطر الكابل.

نوع محدد وبيانات فنية

لا.	البيانات الفنية
لا.	نوع المنتج	نوع الهيكل	الأعلى. الفيبر عدد	قسم من AS سلك (مم2)	القطر (مم)	وزن الكابل (كجم / كم)	معدل قوة الشد (كيلو نيوتن)	20 درجة مئوية مقاومة (أوم / كم)	القدرة الحالية للوقت القصير (40-200 درجة مئوية كيلو أمبير 2. ثانية)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS+4/2.5/20AS＋ 11/2.8/20AS، الوحدة البصرية 2/2.5	48	≈90	13.2	≥641	≥112	.90.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS＋ 11/2.8/40AS، الوحدة البصرية 2/2.5	48	≈90	13.2	≥457	≥57	.50.52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS+5/2.5/20AS＋ 11/2.8/20AS، الوحدة البصرية 1/2.5	24	≈100	13.2	≥674	≥118	.90.93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS＋ 11/2.8/40AS، الوحدة البصرية 1/2.5	24	≈100	13.2	≥479	≥60	.40.49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS+5/2.5/20AS＋ 10/3.2/20AS، الوحدة الضوئية 1/2.5	24	≈110	14	≥760	≥133	.80.83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS+5/2.7/20AS＋ 11/3.05/20AS، الوحدة البصرية 1/2.6	24	≈110	14.3	≥791	≥140	.80.80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS+5/2.8/20AS＋ 12/2.8/AA , الوحدة الضوئية 1/2.7	24	≈37 ≈74 (أأ)	14.1	≥473	≥67	.40.40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS+5/2.9/20AS＋ 12/2.9/20AS، الوحدة البصرية 1/2.8	36	≈120	14.6	≥820	≥145	.770.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS＋ 12/2.9/30AS، الوحدة البصرية 1/2.8	36	≈120	14.6	≥700	≥95	.50.55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS＋ 12/2.9/40AS، الوحدة البصرية 1/2.8	36	≈120	14.6	≥582	≥74	.40.42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS+4/3.0/20AS＋ 12/3.0/20AS، الوحدة البصرية 2/2.9	72	≈120	15.2	≥832	≥147	.760.76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS، الوحدة البصرية 2/2.9	72	≈120	15.2	≥711	≥96	.50.53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS＋ 12/3.0/40AS، الوحدة البصرية 2/2.9	72	≈120	15.2	≥591	≥74	.40.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS+5/3.0/20AS＋ 12/3.0/20AS، الوحدة البصرية 1/2.9	36	≈130	15.2	≥879	≥155	.70.72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS＋ 12/3.0/30AS، الوحدة البصرية 1/2.9	36	≈130	15.2	≥751	≥102	.50.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS＋ 12/3.0/40AS، الوحدة البصرية 1/2.9	36	≈130	15.2	.624	≥79	.40.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS+5/3.2/20AS＋ 12/3.2/20AS، الوحدة الضوئية 1/3.1	36	≈140	16.1	≥995	≥175	.60.65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS، الوحدة البصرية 1/3.1	36	≈140	16.1	≥850	≥115	.40.45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS+5/3.2/20AS＋ 12/3.2/AA، الوحدة الضوئية 1/3.1	36	≈49 ≈96 (أأ)	16.1	≥611	≥86	.30.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS، الوحدة الضوئية 1/3.2	48	≈150	16.6	.51055	≥182	.60.60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS، الوحدة الضوئية 1/3.2	48	≈150	16.6	≥901	≥122	.40.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS، الوحدة الضوئية 1/3.2	48	≈150	16.6	747	≥95	.30.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS، الوحدة البصرية 2/3.2	72	≈150	16.6	≥998	≥172	.60.64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS، الوحدة البصرية 2/3.2	72	≈150	16.6	≥853	≥116	.40.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS، الوحدة البصرية 1/3.4	48	≈170	17.6	≥1190	≥198	.50.54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS+4/3.6/20AS＋ 12/3.6/20AS، الوحدة البصرية 2/3.5	72	≈170	18.2	≥1187	≥199	.50.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS، الوحدة البصرية 1/3.5	48	≈180	18.2	≥1372	≥252	.70.72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS، الوحدة الضوئية 1/3.5	48	≈180	18.2	≥1255	≥211	.50.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS، الوحدة البصرية 1/3.5	48	≈180	18.2	≥1071	≥147	.30.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS＋ 12/3.6/40AS، الوحدة البصرية 1/3.5	48	≈180	18.2	888	≥113	.20.28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS+4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS، الوحدة البصرية 1/3.5	48	≈235	20.3	≥1594	≥268	.30.38	≥243.4

خصائص الاختبار الميكانيكية والبيئية

غرض	اختبار الطريقة	متطلبات
توتر	اللجنة الانتخابية المستقلة 60794-1-2-E1 تحميل: وفقا لهيكل الكابل عينة الطول: لا يقل عن 10 م، الطول المرتبط لا يقل عن 100 م المدة الوقت: 1 دقيقة	40%RTS لا يوجد إجهاد ألياف إضافي (0.01%)، لا يوجد إجهاد إضافي التوهين (0.03 ديسيبل). 60%RTS سلالة الألياف ≥0.25%، إضافية التوهين ≥0.05 ديسيبل (لا توهين إضافي بعد الاختبار).
معجب	اللجنة الانتخابية المستقلة 60794-1-2-E3 تحميل: وفقا للجدول أعلاه، ثلاث نقاط المدة الوقت: 10 دقيقة	إضافية التوهين عند 1550 نانومتر ≥0.05 ديسيبل/ليف؛ لا ضرر للعناصر
الماء الاختراق	اللجنة الانتخابية المستقلة 60794-1-2-F5B الوقت : 1 ساعة طول العينة: 0.5 م الماء الارتفاع: 1 م	لا تسرب المياه.
درجة الحرارة ركوب الدراجات	اللجنة الانتخابية المستقلة 60794-1-2-F1 عينة الطول: لا يقل عن 500 متر درجة الحرارة النطاق: -40 درجة مئوية إلى +65 درجة مئوية دورات: 2 درجة الحرارة مدة اختبار ركوب الدراجات: 12 ساعة	ال يجب أن يكون التغير في معامل التوهين أقل من 0.1 ديسيبل/كم عند 1550 نانومتر.

الأسئلة المتداولة (الأسئلة الشائعة)

لماذا يعتبر الأنبوب المجدولة OPGW أفضل لخطوط الجهد العالي؟

يسمح تصميم الأنبوب المجدول بقطر أكبر للكابل وعدد أكبر من الألياف. كما أنه يوزع الضغط الميكانيكي بشكل متساوٍ عبر الكابل، وهو أمر حيوي للمعابر طويلة المدى المستخدمة في خطوط 500 كيلو فولت و750 كيلو فولت.

كيف تضمن شركة Orientalfiber جودة OPGW؟

نحن نعمل تحت إدارة الجودة ISO9001 وأنظمة السلامة ISO45001. تخضع كل دفعة من الأسلاك الأرضية العلوية المصنوعة من الألياف الضوئية المركبة ذات الأنبوب المجدول لاختبارات صارمة لقوة الشد ومقاومة السحق وأداء الدائرة القصيرة قبل الشحن.

هل يمكن استخدام هذا الكابل على الخطوط الموجودة؟

على الرغم من استخدامه غالبًا للخطوط "المبنية حديثًا"، يُستخدم OPGW بشكل متكرر لاستبدال الأسلاك الأرضية التقليدية الموجودة أثناء مشاريع تحديث الشبكة لإضافة إمكانات الاتصال إلى الطرق القديمة.
