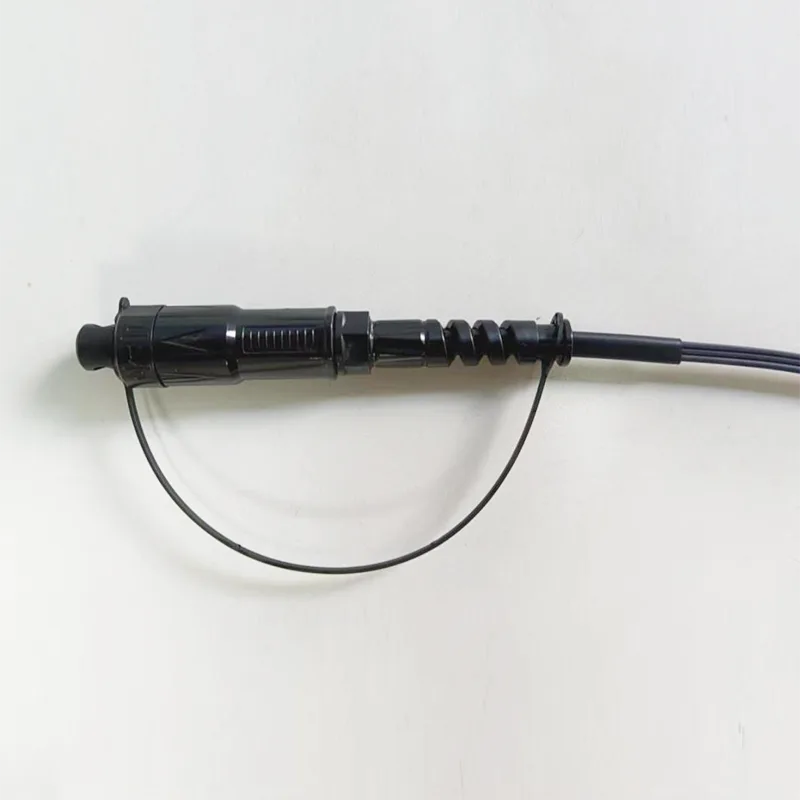

φ5mm cable مقاومة للماء H Cable H Optic SC/APC CATPL

طلب:● أنظمة FTTX/FTTH● تطبيقات Ethernet● روابط CATV● توزيع الإشارة البصرية● الشبكات البصرية السلبية (PON)● العمود الفقري ، التطبيقات الأفقية والمصادقة● صناديق طرفية إسقاط خالصة● المناطق الخارجية ؛ بيئة قاسيةسمات:● فقدان إدخال منخفض ، وفقدان عائد مرتفع.● جيد في التكرار والتبادل.● إدراج 100 ٪ ، فقدان ......

إرسال استفسار

وصف المنتج

طلب:

● أنظمة FTTX/FTTH

● تطبيقات Ethernet

● روابط CATV

● توزيع الإشارة البصرية

● الشبكات البصرية السلبية (PON)

● العمود الفقري ، التطبيقات الأفقية والمصادقة

● صناديق طرفية إسقاط خالصة

● المناطق الخارجية ؛ بيئة قاسية

سمات:

● فقدان إدخال منخفض ، وفقدان عائد مرتفع.

● جيد في التكرار والتبادل.

● إدراج 100 ٪ ، فقدان العودة ، نهاية الوجه و.

● التفتيش التداخل.

● التحمل الميكانيكي الممتاز.

● الامتثال لـ Telcordia GR-326-Core.

● يضمن الأداء العالي والموثوقية في إدارة الكابلات البصرية.

● التثبيت السريع والسهل وإعادة التكوين.

● معالجة بسيطة ، لا حاجة إلى أداة خاصة.

● IP68 مقاومة للماء.

1. المواصفات الفنية للتصحيح

الإنشاءات	وحدة	الأوصاف
عدد الألياف		Simplex
الطول الموجي	نانومتر	1310/1550
فقدان الإدراج	ديسيبل	≤0.30 (نموذجي: 0.15)
خسارة العودة	ديسيبل	≥ 60
نوع الاتصال		SC/APC
الطويق		السيراميك
دورات الاتصال		500
لون سترة الكابل		أسود
قطر الكابل الخارجي	مم	5.0 ± 0.2
وضع الألياف		الوضع المفرد: G657A2
مادة سترة الكابل		HDPE
وزن الكابل	كجم/كم	22 （تقريبا）
محتويات الطباعة		قابل للتخصيص
طول	m	50 、 75 、 125 、 175 أو قابلة للتخصيص (التسامح: ± 0.5m)
نوع الموصل		المدخلات ： اتفاق H optic SC/APC
نوع الموصل		الإخراج ： اتفاق H البصري SC/APC
الجر (محوري بين الكابل والموصل)	N	200
درجة مقاومة للماء		IP68
درجة حرارة التشغيل	℃	-25 درجة مئوية ~ +70 ℃
درجة حرارة التخزين	℃	-25 درجة مئوية ~ +70 ℃

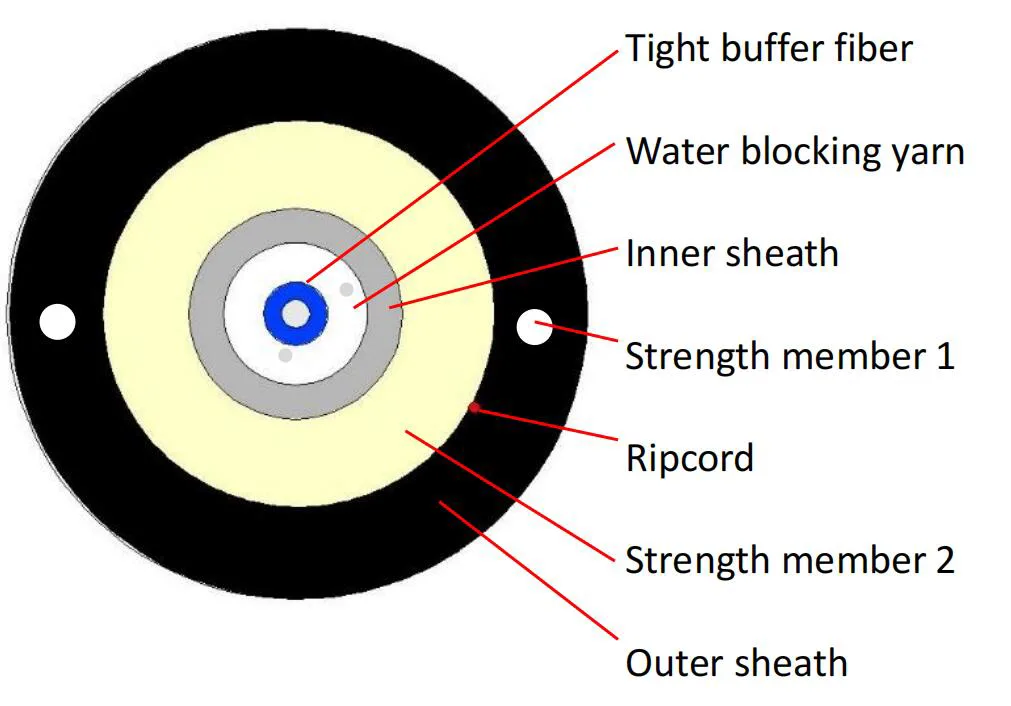

2. كابل المقطع العرضي

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. حجم بنية الكابل

غرض	محتويات	تحديد
ألياف عازلة ضيقة	رقم	1
	يكتب	G.657A2
	لون	أزرق
	مادة	LSZH
	قطر (مم)	0.90 ± 0.05
غمد داخلي	قطر (مم)	2.8 ± 0.2
	سمك (مم)	0.25 ± 0.05
	لون	أبيض
	مادة	LSZH
عضو القوة 1	مادة	لصق FRP
عضو القوة 1	كمية	0.5*2
عضو القوة 2	مادة	غزل أراميد + غزل الزجاج يمنع الماء
الحبل RIP	رقم	1
الحبل RIP	لون	أحمر
غمد	مادة	HDPE
	قطر (مم)	5.0 ± 0.2
	سمك (مم)	1.1 ± 0.1
	لون	أسود
الكابل Weigth	كجم/كم	22 ± 3

4. مادة الكابل

4.1 الألياف البصرية

يجب أن تكون جميع خصائص ألياف الكابلات (ألياف الكابل النهائي) ، على الأقل ، وفقًا لتوصية ITU-T G.657A2 ويجب أن تكون على النحو التالي.

غرض	مواصفة
نوع الألياف	وضع واحد
مادة الألياف	السيليكا المخدر
معامل التوهين @ 1310 نانومتر @ 1383nm @ 1490nm @ 1550 نانومتر @ 1625nm بعد تكوين الكابل @ 1310 نانومتر @ 1550 نانومتر	≤ 0.36 ديسيبل/كم ≤ 0.36 ديسيبل/كم ≤ 0.25 ديسيبل/كم ≤ 0.22 ديسيبل/كم ≤ 0.25 ديسيبل/كم ≤ 0.36 ديسيبل/كم ≤ 0.22 ديسيبل/كم
الطول الموجي قطع الكابل	≤ 1260 نانومتر
الطول الموجي للتشتت صفر	1300 ~ 1324 نانومتر
المنحدر صفر تشتت	≤ 0.092 ps/(nm2.km)
PMD @ 1550 نانومتر	≤0.1 ps/km1/2
تشتت لوني @ 1285 ~ 1330 نانومتر @ 1271 ~ 1360 نانومتر @ 1550 نانومتر @ 1625 نانومتر	≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km)
قطر حقل الوضع @ 1310 نانومتر	8.5-9.3um
خطأ تركيز Core / Clad	≤ 0.5 واحد
قطر الكسوة	125.0 ± 0.7 واحد
الكسوة غير الدائرية	≤5 ٪
قطر الطلاء الأساسي	242 ± 7 واحد
طلاء / طلاء التركيز	≤10 ميكرون
طلاء عدم الدوائر	≤0.7 ٪
التوهين مع فقدان الانحناء الكابل 1 بدوره 1 mandrel 7.5mm 10 المنعطفات 1 mandrel 15mm	1550nm ≤ Δ 0.10 ديسيبل/كم 1550 نانومتر ≤ Δ 0.03 ديسيبل/كم

5. أداء كابل الألياف البصرية

5.1 دائرة نصف قطر الانحناء الكابل:

قطر الكابل 10 × (بعد التثبيت): 50 مم

قطر الكابل 20 × (أثناء التثبيت): 100 مم

6. اختبار الأداء الميكانيكي والبيئي

s/n	غرض	طريقة الاختبار	حالة القبول
1	قوة الشد IEC 794-1-E1	- الحمل: 1200n - طول الكابل تحت الحمل: 50 م - وقت التحميل: ≥1min.	- تغيير الخسارة ≤ 0.1 ديسيبل/كم@1550 نانومتر -لا أضرار إلى السترة الخارجية والعناصر الداخلية.
2	اختبار سحق IEC 794-1-E3	- تحميل: 500n/100mm*100mm - وقت التحميل: ≥1min.	- تغيير الخسارة ≤ 0.1 ديسيبل/كم@1550 نانومتر -لا أضرار إلى السترة الخارجية والعناصر الداخلية.
3	مقاومة التأثير IEC 794-1-E4	- نقاط التأثير: 5 أوقات لكل نقطة: 1 - تأثير الطاقة: 1N.M - نصف قطر المطرقة: 12.5 ملم - معدل التأثير: 2 ثانية/دورة	- تغيير الخسارة ≤ 0.1 ديسيبل/كم@1550 نانومتر -لا أضرار إلى السترة الخارجية والعناصر الداخلية.
4	الانحناء المتكرر IEC 794-1-E6	- دائرة نصف قطر الانحناء: 20 × قطر كابل - تحميل: 20 ن - معدل الثني: 3 ثوانٍ/دورة - الانحناء الدوري: 30	- تغيير الخسارة ≤ 0.1 ديسيبل/كم@1550 نانومتر -لا أضرار إلى السترة الخارجية والعناصر الداخلية.
5	التواء IEC 794-1-E7	- الطول: 1 م - تحميل: 50 ن - معدل تويست: 1 دقيقة/دورة - زاوية تويست: ± 180 درجة - عدد الدورة: 10	- تغيير الخسارة ≤ 0.1 ديسيبل/كم@1550 نانومتر -لا أضرار إلى السترة الخارجية والعناصر الداخلية.
6	درجة حرارة اختبار الدراجات IEC 794-1-F1	- خطوة درجة الحرارة: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - الوقت لكل خطوة: 24 ساعة - عدد الدورة: 2	- تغيير الخسارة ≤ 0.1 ديسيبل/كم@1550 نانومتر - لا كسر الألياف ولا أضرار غمد.

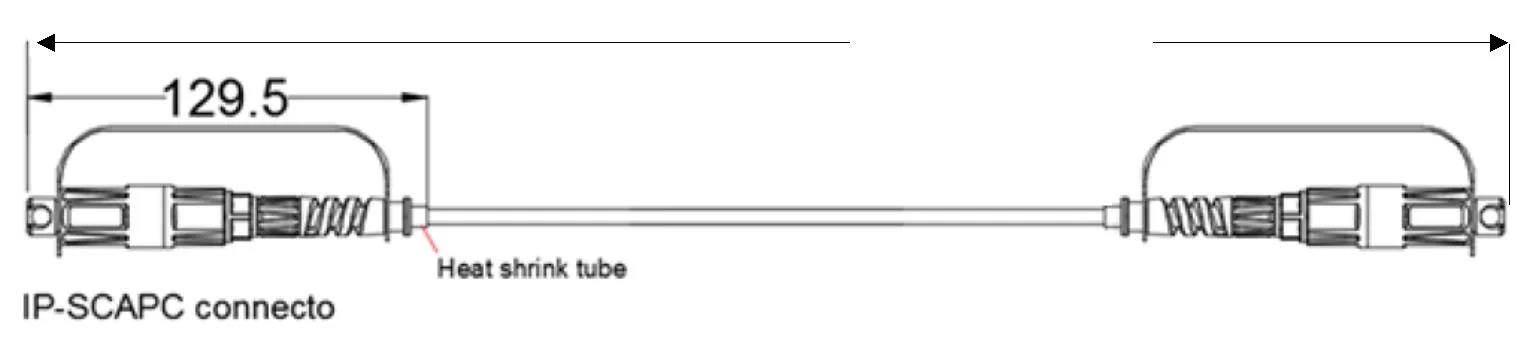

7. رسم أبعاد الحبل التصحيح

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

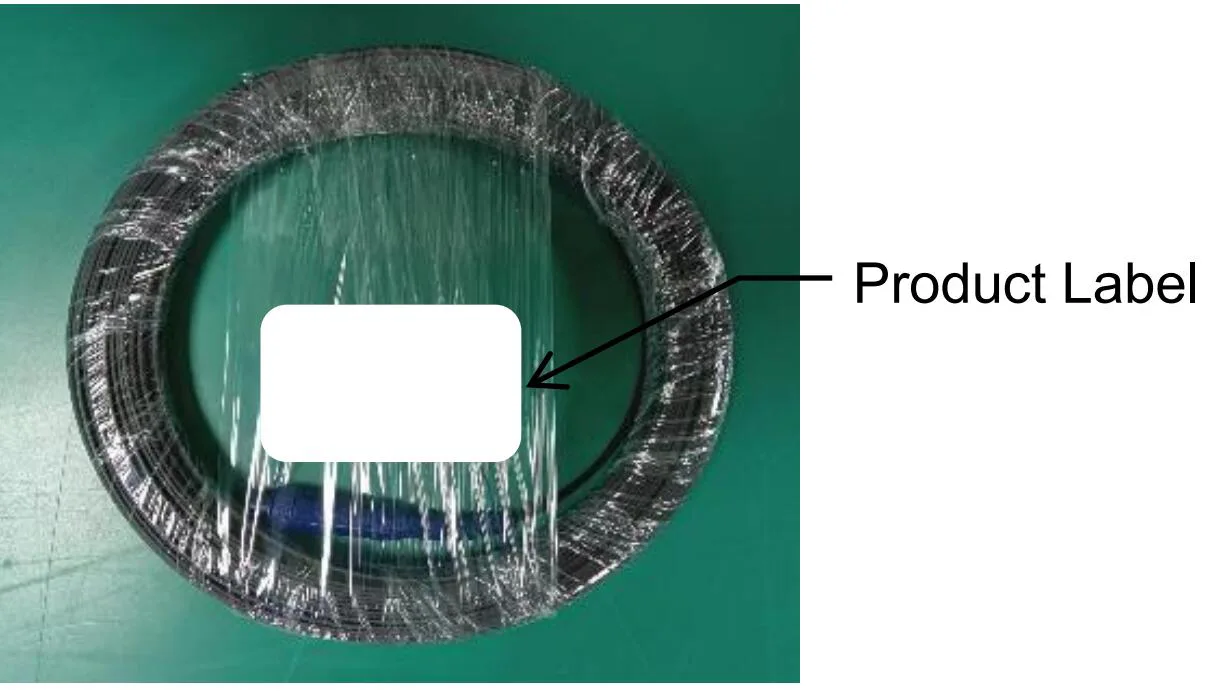

8. حزمة

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

متطلبات الحزمة

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
