مربع توزيع الكابلات البصرية الألياف المسبق قبل الاتصال GFS-12BY و -1 و -2

1. عام

1.1 الوصف

مربع التوزيع البصري المسبق قبل الاتصال كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، وتوفير اتصال سريع وموثوق به وحماية جيدة وإدارة لـ FTTX شبكة.

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

1.3 بيئة التطبيقات

2. الخصائص

1. يتم لحام القشرة السفلية والغطاء العلوي عن طريق لحام الصفيحة الساخنة ، والتي لا يمكن فصلها.

2. المادة: ص.

3.

4. مستوى الحماية حتى IP68.

5. تم تجهيز الجزء الداخلي مع 1x4 PLC Splitter+ 1x8 PLC Flitter أو 1x8 PLC Flitter.

6. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

7. يمكن تخصيص موضع المحول وفقًا لمتطلبات العملاء.

3. المواصفات

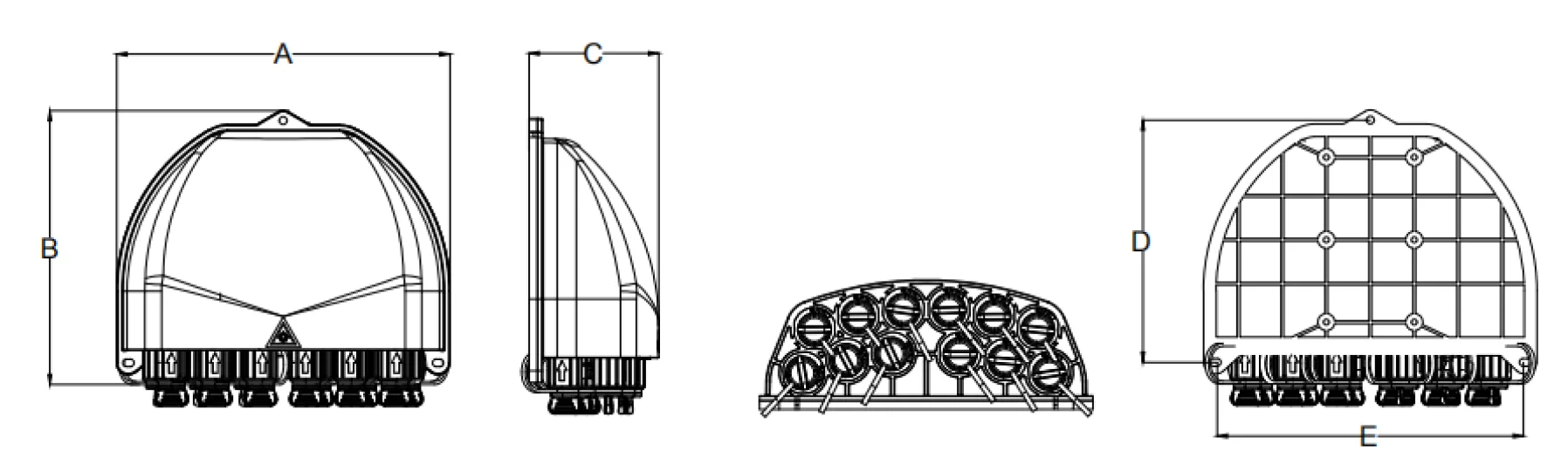

3.1 المواصفات الميكانيكية

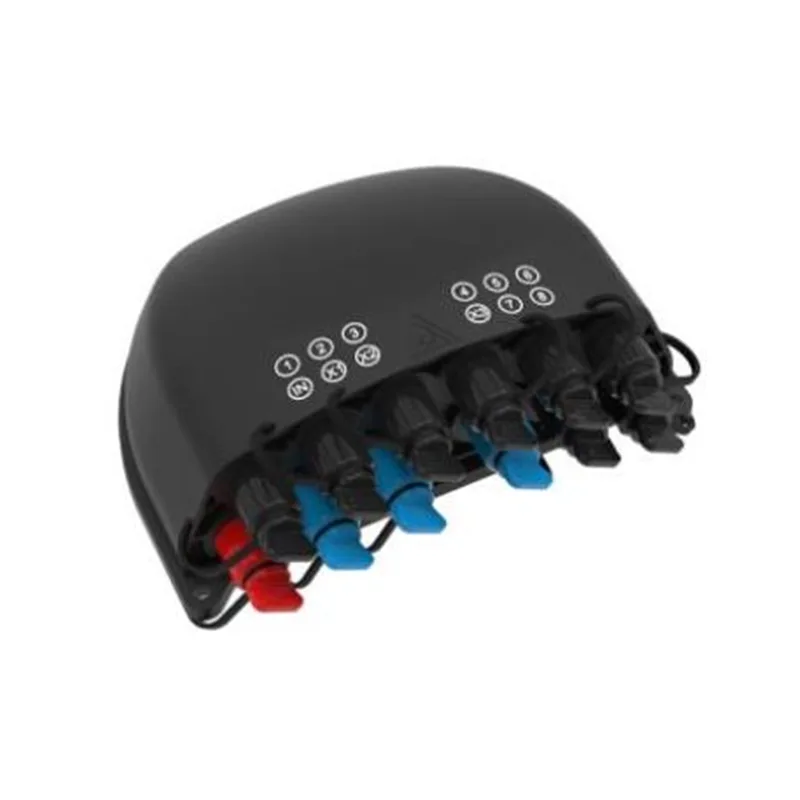

4. صورة المنتج

4.1 طرق كابل المنتج:

PLC في الأعلى ، FBT في الأسفل

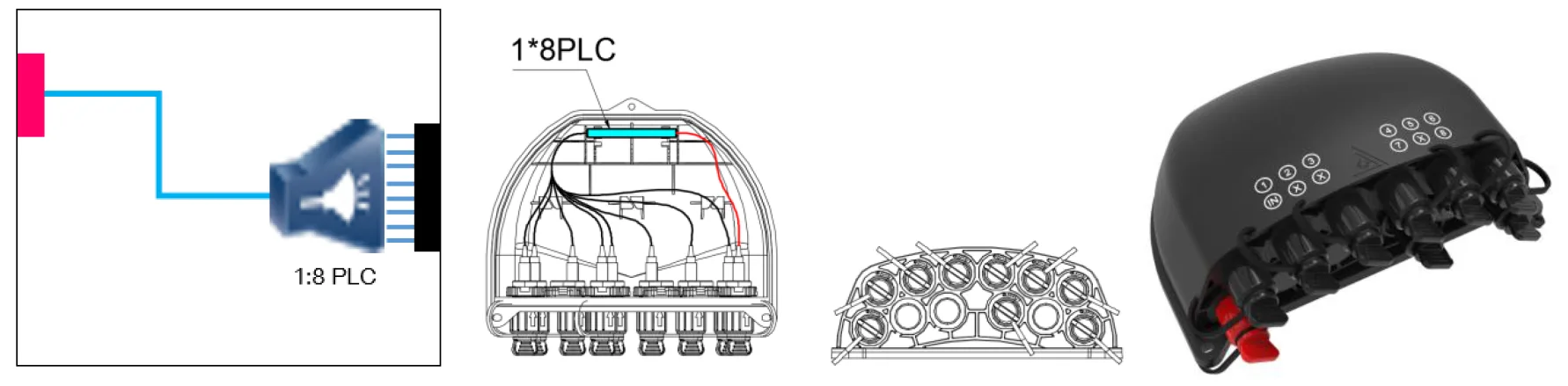

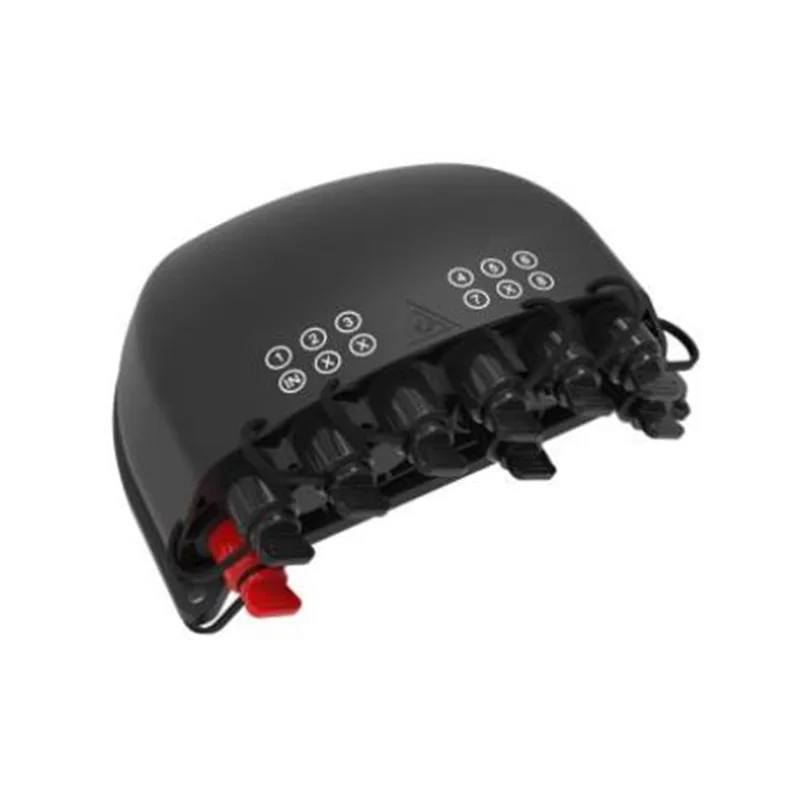

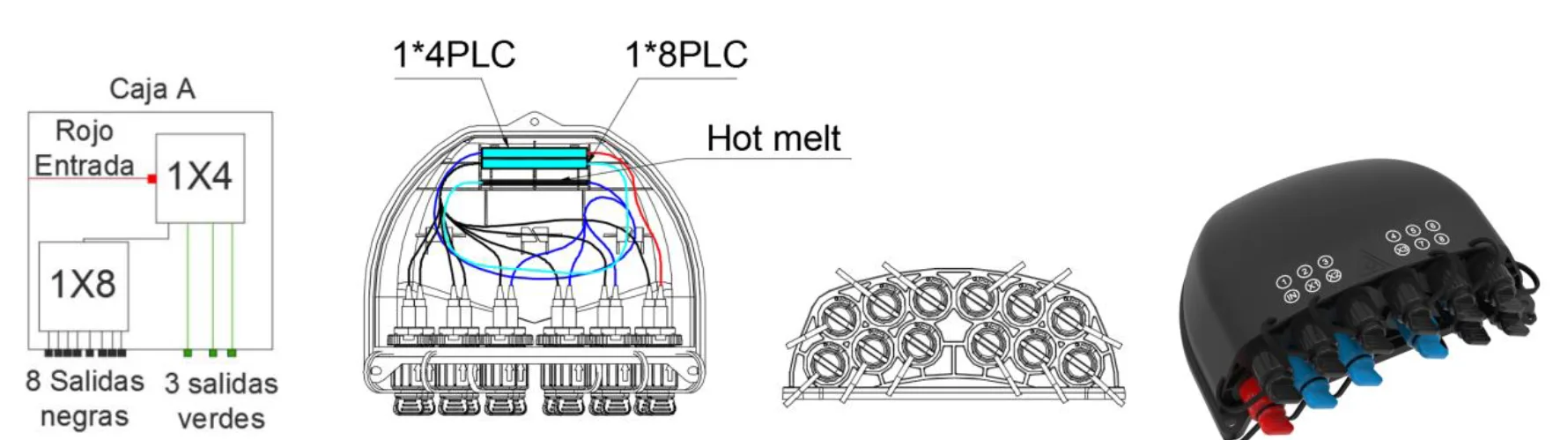

GFS-12BY (1 * 4 PLC + 1 * 8 PLC طرق الكابلات

GFS-12BY-1 (1 * 8 طرق كابل فاصل PLC)

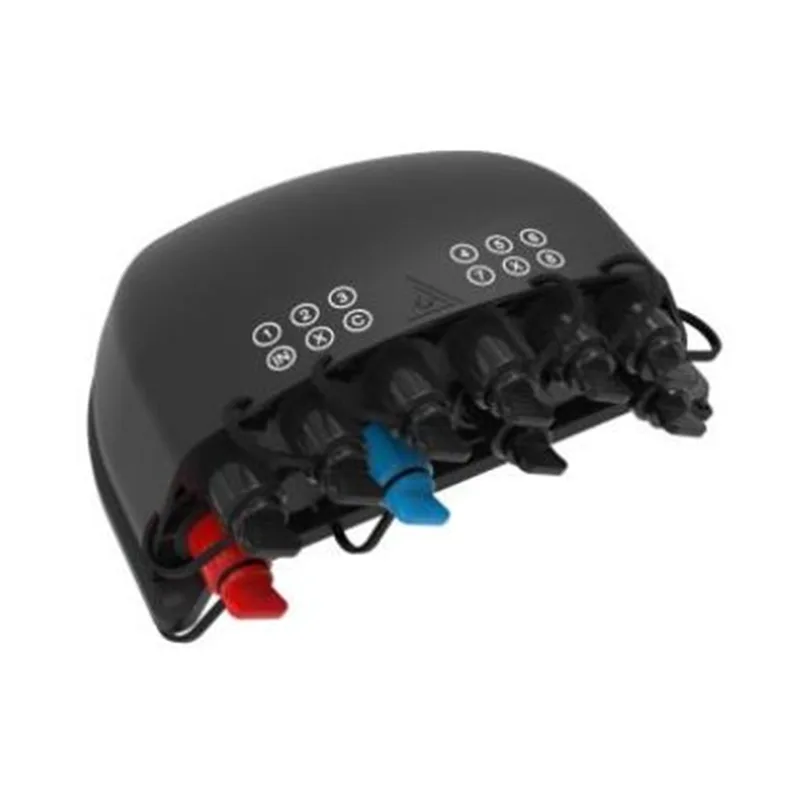

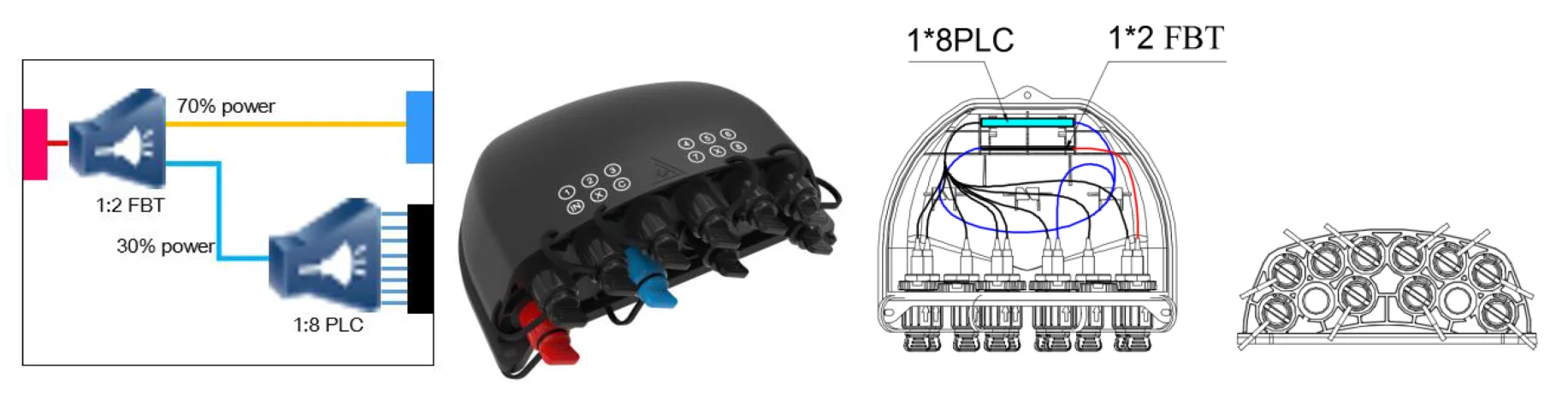

GFS-12BY-2 (1 * 2FBT+1 * 8 طرق كابل فاصل PLC)

4.2 التكوين

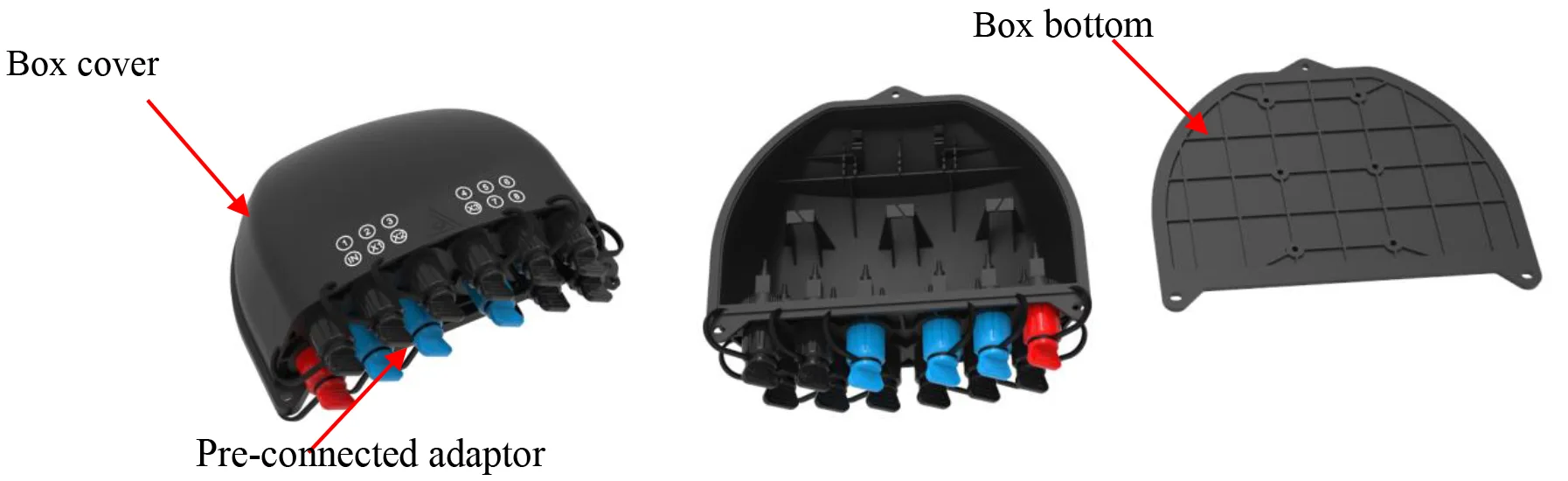

4.2.1 الأجزاء الرئيسية

4.2.2 الملحقات

لا.	اسم الجزء	صورة مرجعية	وحدة	كمية	ملاحظة
1	المستخدمون	/	أجهزة الكمبيوتر	1	في
2	تقرير اختبار الخائن	/	أجهزة الكمبيوتر	1	في

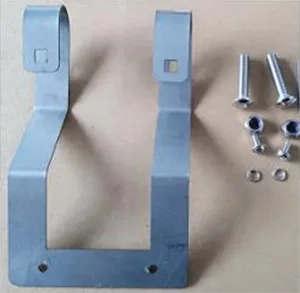

3	مجموعة مثبتة على الحائط		تعيين	1	اختياري مثل العميل طلب

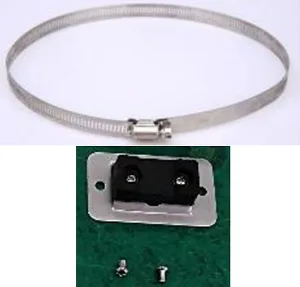

4	مجموعة مثبتة على القطب		تعيين	1	اختياري مثل العميل طلب
5	طقم مثبت على الجوية		تعيين	1	اختياري مثل العميل طلب

5. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي فينيل متعدد البروم (PBB) (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE) الحد الأقصى.

6. التثبيت

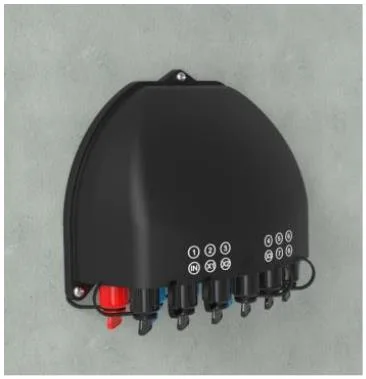

6.1. تركيب مثبت على الحائط

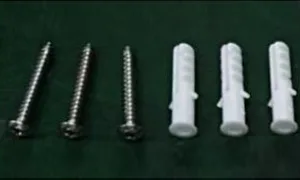

حفر 3 ثقوب في الجدار وفقًا للبعد ، ضع سدادة التمدد φ7.5*40 ، ضع المربع لمطابقة الثقوب واستخدام البراغي لربطها.

التثبيت المثبت على الحائط

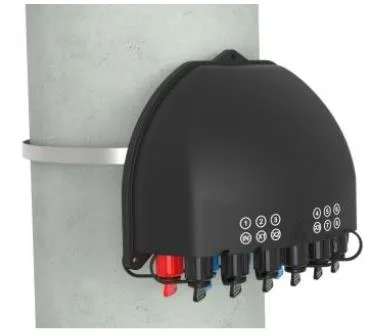

6.2. تركيب مثبت على القطب

مرر حلقة الطوق من خلال فتحة اللوحة الخلفية وأصلحها على عمود الاتصالات السلكية واللاسلكية

تركيب القطب

6.3 التثبيت المثبت على الحائط (مع صينية تخزين الكابلات)

اربط الاثنين المثبتان على هيكل العلوم المعلقة على السلك ، ثم تم تثبيته ، منع سقوط العلبة.

التثبيت المثبت على الحائط (مع صينية تخزين كابل إسقاط

7. تشغيل الموصل

7.1 محول مسبقًا - A （e）

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

7.2 محول مسبق المتواصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

7.3 محول مسبق متصل - ج

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

7.4 محول مسبق المتواصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

7.5 محول مسبق متصل - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

7.6 محول متصل مسبقًا -F

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.
