تصحيح الحبل مقابل الضفيرة: ما هو الفرق في شبكات الألياف الضوئية؟

أصبحت شبكات الألياف الضوئية أساس أنظمة الاتصالات الحديثة، حيث تدعم كل شيء بدءًا من خدمات الإنترنت ومراكز البيانات وحتى شبكات الاتصالات والمؤسسات. خلف هذه التوصيلات عالية السرعة هناك العديد من المكونات الصغيرة ولكن المهمة، بما في ذلك الأليافالحبل التصحيحوجديلة.

على الرغم من أنها قد تبدو متشابهة، إلا أن أسلاك التوصيل والضفائر تخدم أغراضًا مختلفة في تركيبات الألياف الضوئية. إن فهم الاختلافات بينهما يساعد المهندسين والقائمين بالتركيب ومستخدمي الشبكة على بناء أنظمة اتصالات بصرية أكثر موثوقية وكفاءة.

إذًا، ما هي بالضبط أسلاك توصيل الألياف وأسلاك التوصيل المصنوعة، وكيف تعمل معًا في الشبكات الحديثة؟

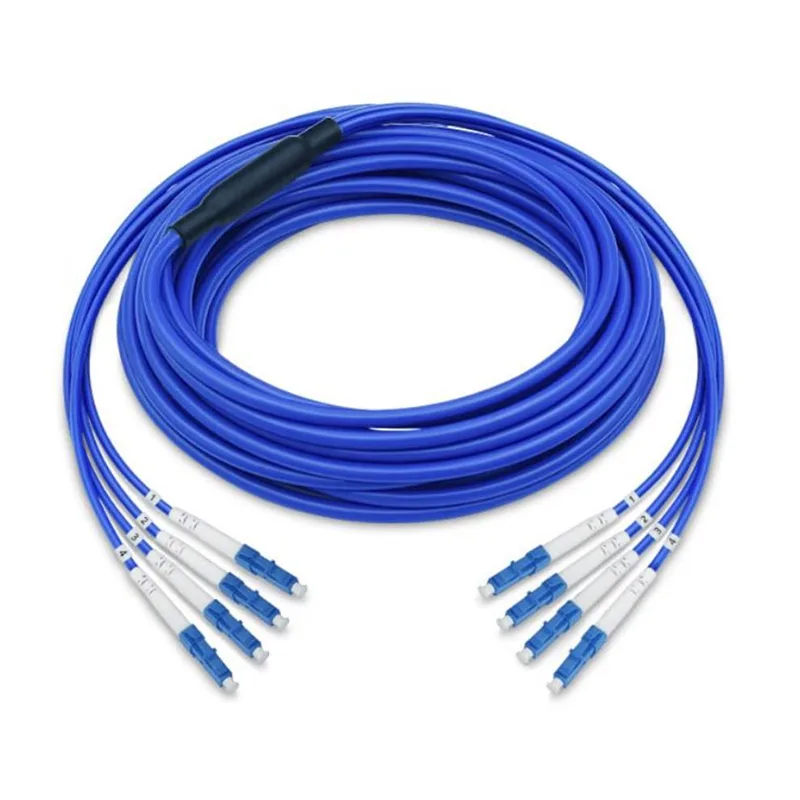

ما هو سلك تصحيح الألياف؟

سلك تصحيح الألياف عبارة عن كابل ألياف ضوئية مزود بموصلات مثبتة على كلا الطرفين. يتم استخدامه بشكل أساسي لتوصيل الأجهزة البصرية ومعدات الشبكات وأنظمة توزيع الألياف.

نظرًا لأن كلا الطرفين يحتويان بالفعل على موصلات، يمكن تركيب أسلاك التصحيح بسرعة دون الحاجة إلى أعمال ربط إضافية.

يتضمن سلك تصحيح الألياف النموذجي ما يلي:

• كابل الألياف الضوئية
• سترة واقية
• موصلات الألياف على كلا الطرفين
• هيكل التعزيز

تتضمن أنواع الموصلات الشائعة ما يلي:

• موصل إل سي
• موصل SC
• موصل FC
• موصل ST

ما هو ضفيرة الألياف؟

ضفيرة الألياف عبارة عن كابل ألياف بصرية قصير مزود بموصل مثبت على طرف واحد فقط، بينما يحتوي الطرف الآخر على ألياف مكشوفة للربط.

على عكس أسلاك التصحيح، يتم استخدام أسلاك التوصيل المصنوعة بشكل شائع داخل صناديق إنهاء الألياف، وإطارات التوزيع الضوئية، وصواني الوصلات.

تتكون ضفيرة الألياف عادة من:

• موصل ألياف واحد مثبت مسبقًا
• نهاية الألياف المكشوفة للربط الانصهار
• طلاء الألياف الواقية
• سترة خارجية

تسمح الألياف المكشوفة للفنيين بتوصيلها بشكل دائم بالكابلات الضوئية الواردة من خلال الربط الاندماجي.

كيف تعمل حبال التصحيح وأسلاك التوصيل المصنوعة؟

مبدأ العمل لسلك تصحيح الألياف

توفر أسلاك التصحيح اتصالاً مرنًا بين منفذين بصريين.

عملية الاتصال بسيطة:

جهاز بصري

↓

موصل الألياف

↓

الحبل التصحيح

↓

جهاز بصري آخر

وهذا يجعل أسلاك التصحيح مثالية لتوصيلات المعدات التي قد تحتاج إلى تركيب أو استبدال متكرر.

مبدأ العمل من ضفيرة الألياف

تم تصميم أسلاك التوصيل المصنوعة لإنهاء الألياف بشكل دائم.

العملية الأساسية هي:

تحضير كابلات الألياف

↓

الربط الانصهار ضفيرة

↓

الحماية داخل علبة لصق

↓

الاتصال بالمعدات البصرية

التصحيح الحبل مقابل الضفيرة: الاختلافات الرئيسية

كيف يتم استخدام حبال التصحيح وأسلاك التوصيل المصنوعة معًا؟

في العديد من شبكات الألياف الضوئية، تعمل أسلاك التوصيل والضفائر معًا بدلاً من استبدال بعضها البعض.

عملية توصيل الألياف الشائعة هي:

كابل ألياف خارجي

↓

الربط ضفيرة داخل صندوق توزيع الألياف

↓

لوحة محول الألياف

↓

اتصال الحبل التصحيح

↓

معدات الشبكة

يعمل هذا المزيج على إنشاء اتصال مستقر مع الحفاظ على سهولة إدارة اتصالات المعدات.

لماذا تعتبر أسلاك التوصيل المصنوعة من الألياف مهمة في شبكات الألياف؟

تلعب أسلاك التوصيل المصنوعة من الألياف دورًا مهمًا في حماية وتنظيم الاتصالات الضوئية.

وتشمل مزاياها ما يلي:

• اتصالات دائمة موثوقة
• تقليل فقدان الإشارة من خلال الربط المناسب
• إدارة أفضل للألياف
• سهولة التكامل في أنظمة التوزيع

لماذا يتم استخدام أسلاك تصحيح الألياف على نطاق واسع؟

تحظى أسلاك التصحيح بشعبية كبيرة لأنها توفر اتصالات مريحة ومرنة.

تشمل فوائدها ما يلي:

• تركيب سريع
• صيانة سهلة
• استبدال المعدات البسيطة
• مناسبة لتخطيطات الشبكة المختلفة

أنواع أسلاك تصحيح الألياف وأسلاك التوصيل المصنوعة

سلك تصحيح الألياف أحادي الوضع وضفيرة

تُستخدم منتجات الألياف أحادية الوضع عادةً في النقل لمسافات طويلة والاتصالات السلكية واللاسلكية واتصالات الشبكة عالية السرعة.

سلك تصحيح الألياف المتعدد الأوضاع والضفيرة

غالبًا ما تُستخدم منتجات الألياف متعددة الأوضاع في تطبيقات المسافات القصيرة مثل شبكات المؤسسات ومراكز البيانات.

خيارات الموصل

كيفية الاختيار بين التصحيح الحبل والضفيرة؟

يعتمد الاختيار بشكل أساسي على بنية الشبكة ومتطلبات التثبيت.

التطور المستقبلي لتكنولوجيا توصيل الألياف

مع استمرار زيادة سرعات الإنترنت، تتطور تقنية اتصال الألياف الضوئية نحو كثافة أعلى وموثوقية أفضل وسهولة التركيب.

قد تشمل الاتجاهات المستقبلية ما يلي:

• شبكات بصرية عالية السرعة
• تصميمات توصيل الألياف المدمجة
• تحسين تكنولوجيا الموصل
• أنظمة إدارة الألياف أكثر كفاءة

خاتمة

يعد سلك تصحيح الألياف والضفيرة من المكونات الأساسية في الشبكات الضوئية الحديثة، لكنهما يخدمان أدوارًا مختلفة. توفر أسلاك التصحيح وصلات مرنة للمعدات، في حين تستخدم أسلاك التوصيل المصنوعة بشكل أساسي لإنهاء الألياف الدائمة من خلال الربط.

إن فهم الفرق بين هذين المكونين يساعد مصممي وفنيي الشبكات على إنشاء أنظمة ألياف بصرية أكثر موثوقية وكفاءة.

على الرغم من أنها أجزاء صغيرة من نظام اتصالات أكبر، إلا أن أسلاك التوصيل والأسلاك التوصيلية تلعب دورًا مهمًا في الحفاظ على استقرار وسرعة الاتصالات الرقمية العالمية.
