48 صندوق توزيع كابلات الألياف الضوئية الموصلة مسبقًا من الألياف

يعد صندوق توزيع كابلات الألياف الضوئية مسبقة التوصيل المكون من 48 ليفًا من شركة Orientalfiber حلاً احترافيًا مصممًا لتبسيط عمليات نشر شبكة FTTX. كمنتج رئيسي لشركة Jiangsu Xuben Photoelectric Technology Co., Ltd، فإن صندوق التوزيع هذا يدمج ربط الألياف، والتقسيم، والاتصال الطرفي في حاوية واحدة عالية المتانة.

إرسال استفسار

وصف المنتج

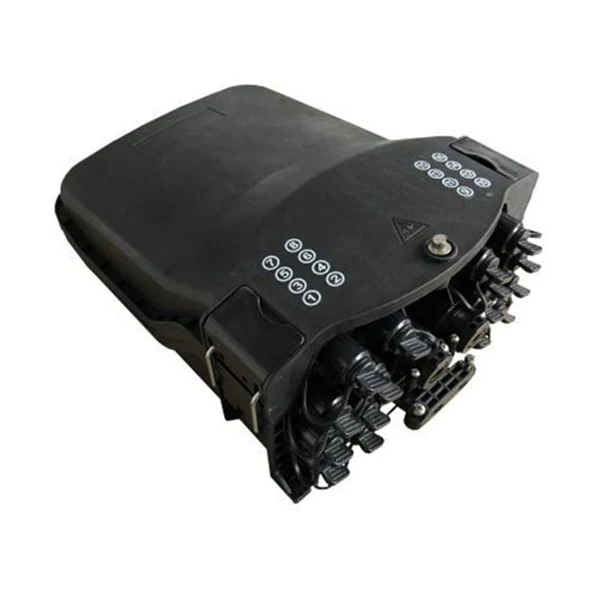

تم تصميم صندوق توزيع كابلات الألياف الضوئية الموصل مسبقًا المكون من 48 نواة خصيصًا لسيناريوهات هندسة الاتصالات الخارجية. تم تطويره وفقًا للمعايير الهندسية للشركة المصنعة الصينية Orientalfiber، وهو يركز بشكل أساسي على الموثوقية الهيكلية والاستقرار التشغيلي على المدى الطويل. تم تصنيع غلاف المنتج من مواد PP أو PC+ABS عالية القوة، مما يوفر مقاومة قوية للماء والغبار والشيخوخة. بفضل تصنيف الحماية IP65، فإنه يضمن استقرار اتصالات الألياف الضوئية الداخلية حتى داخل البيئات المعقدة والمتطلبة. تم تحسين الهيكل الداخلي لتسهيل الإدارة الفعالة لنصف قطر انحناء الألياف وتوجيه الكابل بشكل منظم؛ فهو يتميز بمحولات موصلة مسبقًا ويدعم تكوينات صينية الربط المختلفة، وبالتالي تعزيز كفاءة التثبيت وتبسيط إجراءات الصيانة. يدعم طرق التثبيت المتعددة - بما في ذلك التركيب على العمود، والنشر الجوي، والتركيب على الحائط - يعتبر صندوق التوزيع هذا مناسبًا بشكل مثالي لتطبيقات FTTH ومجموعة واسعة من متطلبات نشر شبكة الألياف الضوئية الخارجية.

المواصفات الهندسية وسلامة المواد

بالنسبة للبنية التحتية للاتصالات الخارجية، يعد طول عمر المواد أمرًا بالغ الأهمية. الأورينتالفايبر 48 صندوق توزيع كابلات الألياف الضوئية الموصلة مسبقًا من الأليافتم تصميمه ليتحمل الضغوطات البيئية المتنوعة دون تدهور.

مواد الإسكان: مصنوعة من خليط PP (البولي بروبيلين) عالي التأثير أو PC+ABS (البولي كربونات وأكريلونيتريل بوتادين ستايرين) لتوفير حماية ميكانيكية فائقة.
المرونة البيئية: تم تصميمها لتكون مقاومة للرطوبة، ومقاومة للماء، ومقاومة للغبار، ومضادة للشيخوخة.
حماية الدخول: يصل مستوى الحماية إلى IP65، مما يضمن بقاء المكونات الداخلية جافة وعملية أثناء هطول الأمطار الغزيرة أو ظروف الرطوبة العالية.

البنية التقنية وإدارة القدرات

التخطيط الداخلي لل48 صندوق توزيع كابلات الألياف الضوئية الموصلة مسبقًا من الأليافيركز على حماية نصف قطر الانحناء وتوجيه الكابلات المنظم لمنع توهين الإشارة وإرهاق الصيانة.

تكوين المدخل/المخرج: يتميز بنقطة دخول واحدة بيضاوية للكابل البصري ومدخلين للكابل الفرعي، مما يسهل إدارة الكابلات الأساسية متعددة الاستخدامات.
واجهة المحول: مجهزة بـ 16 محولًا متصلاً مسبقًا، مما يقلل بشكل كبير من الوقت المطلوب للتركيبات الميدانية وتكاليف العمالة الفنية.
خيارات صينية الربط: يتوفر نوعان متميزان من صواني المفاصل لاستيعاب عادات الربط الاندماجية وكثافات الألياف المختلفة.
وحدة تخزين كابلات السقوط: تم تصميمها لتحتوي على صينية تخزين كابلات إسقاط اختيارية، قادرة على إدارة ما يصل إلى 50 مترًا من الكابلات المستديرة مقاس 5 مم، وهو أمر ضروري للحفاظ على نظافة الموقع في تركيبات FTTH السكنية.

سيناريوهات النشر المتنوعة

أورينتالفايبريضمن أن48 صندوق توزيع كابلات الألياف الضوئية الموصلة مسبقًا من الأليافيتكيف مع البنية التحتية الحالية بدلاً من الحاجة إلى تعديلات باهظة الثمن. يتيح دعم طرق التثبيت المتعددة الاستخدام المتسق للأجهزة عبر التضاريس المختلفة:

مُثبت على عمود: مُحسّن لعمليات النشر الريفية أو القائمة على أعمدة المرافق.
مثبت بالهوائي: مناسب لامتدادات الكابلات العلوية بين المباني.
مثبتة على الحائط: مصممة لوحدات MDU الحضرية (وحدات سكنية متعددة) أو واجهات المباني الصناعية.

وصف

صندوق التوزيع البصري الموصول مسبقًا باعتباره أكثر معدات عقد توزيع شبكة FTTX تقدمًا، يوفر اتصالاً سريعًا وموثوقًا وحماية وإدارة جيدة لشبكة FTTX.

الامتثال للمعايير

تم تصميم وتصنيع واختبار صندوق توزيع كابلات الألياف الضوئية مسبقة التوصيل المكون من 48 أليافًا وفقًا للمعايير على النحو التالي:

ITU-T G.652	الخصائص من الألياف الضوئية أحادية الوضع
اللجنة الانتخابية المستقلة 60794-1-1	بصري كابلات الألياف-الجزء 1-1: المواصفات العامة-عامة
اللجنة الانتخابية المستقلة 60794-1-2	بصري كابلات الألياف - الجزء 1-2: المواصفات العامة - اختبار الكابلات الضوئية الأساسية الإجراء

تحديد

نموذج: إكس بي-16 إس إكس	تحديد	ملاحظة

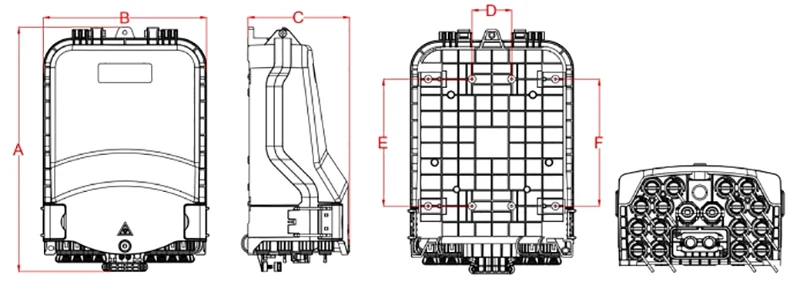

خارجي البعد (مم)	319.3214133(أبج)
التثبيت موضع الثقب (مم)	52166166 (دككسف)
لون	بانتون 428C	قابلة للتخصيص
الحجم وكمية ثقب الكابل البصري	1 مدخل كابل بصري بيضاوي، 2 فرع مداخل الكابلات الضوئية و16 محولًا متصلًا مسبقًا
الانصهار السعة (الحد الأقصى)	48	صينية أ، 12 × 4 = 48، طبقتين كم حماية لصق قابل للتقلص بالحرارة.
	64	الصينية ب، 8 × 8 = 64، طبقة واحدة من كم حماية لصق قابل للتقلص بالحرارة.
	96	الدرج ج، 8 × 12 = 96، طبقة واحدة من كم حماية لصق قابل للتقلص بالحرارة.
	96	الدرج د، الدرج ه، 24 × 4 = 96، طبقتان من كم حماية لصق قابل للتقلص بالحرارة.
مايكرو مقسم PLC	1x2	حجم الفاصل: 60 × 7 × 4 ملم. يمكن تركيبها في النوع A والنوع علبة الربط E، 1 جهاز كمبيوتر لكل علبة الربط.
	1x4
	1x8
	1*16	حجم الفاصل: 60 × 12 × 4 ملم. يمكن تركيبها في النوع A-1، و اكتب علبة الربط E-1، 1 جهاز كمبيوتر لكل صينية الربط.
في أكبر قطر للكابل (مم)	ᴓ8~18
الحد الأقصى حجم ثقب الفرع (مم)	ᴓ16
الملكية الفكرية مستوى الحماية	IP65
القابلية للاشتعال	HB (تقليدي)	يمكن تخصيصها وفقا ل المتطلبات
محايد اختبار رش الملح (NSS)	48 ح	يمكن تخصيصها وفقا ل المتطلبات
