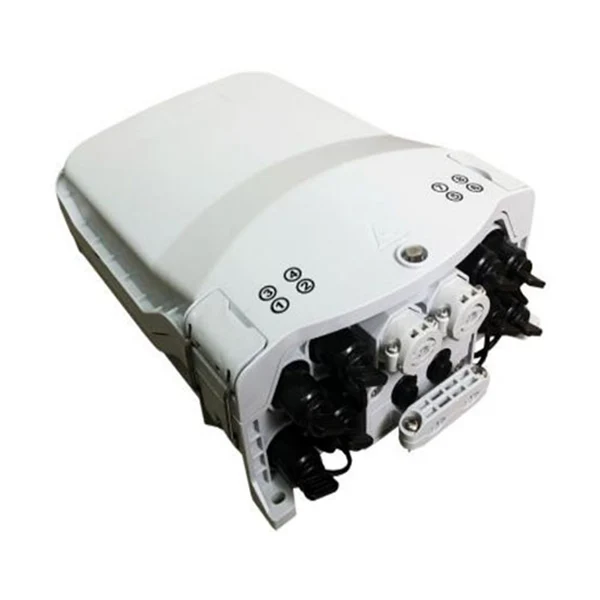

IP65 مربع توزيع الكابلات البصرية الألياف المسبق IP6

أن G.652

خصائص بصري واحد الفيبر

IEC 60794-1-1

كابلات الألياف الضوئية الجزء 1-1: GEمواصفات غير عامية

IEC 60794-1-2

كابلات الألياف الضوئية الجزء 1-2: عام إجراء اختبار الكابل البصري المواصفات

النموذج: XB-8SX

تحديد

ملاحظة

مادة السكن

PC+ABS

مادة المكونات الداخلية

PC+ABS/ABS

مادة الملحق المعدنية

الفولاذ المقاوم للصدأ عالية الجودة

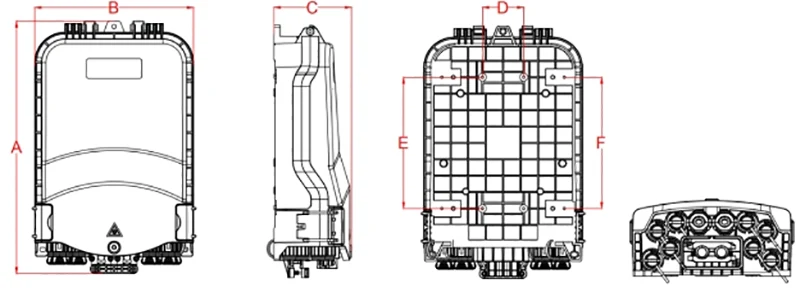

البعد الخارجي (مم)

319.3*200*97.5 (a*b*c)

موضع ثقب التثبيت (مم)

52*166*166 (DXEXF)

لون

بانتون 428C

قابل للتخصيص

حجم وكمية ثقب الكابل البصري

1 دخول الكابل البصري البيضاوي ، 2 فرع إدخالات الكابلات الضوئية و 8 محولات مسبقة

قدرة الانصهار (الحد الأقصى)

48

الدرج A ، 12x4 = 48 ، 2 طبقات من غلاف حماية لصق للحرارة.

64

الدرج ب ، 8x8 = 64 ، طبقة واحدة من غلاف حماية لصق للحرارة.

96

الدرج C ، 8x12 = 96 ، طبقة واحدة من غلاف حماية لصق للحرارة.

96

الدرج D ، الدرج E ، 24 × 4 = 96 ، 2 طبقات من غلاف حماية لصق للحرارة.

108

الحد الأقصى: 1C+4D = 108

Micro PLC Splitter

1x2

الحجم الخائن ： 60x7x4mm.

يمكن تثبيتها في النوع A والنوع E علبة الربط ، 1 جهاز كمبيوتر لكل علبة الربط.

1x4

1x8

1*16

الحجم الخائن ： 60x12x4mm.

يمكن تثبيتها في النوع A-1 ، والنوع E-1 علبة الربط ، 1 جهاز كمبيوتر لكل علبة الربط.

قطر كابل الألياف من UNCUT

تمر عبر الميناء (مم)

φ8 ~ φ18

بُعد كابل الألياف من كابل الفرع الميناء (مم)

φ16

مستوى حماية IP

IP65

القابلية للاشتعال

HB (تقليدي)

يمكن تخصيصها حسب متطلبات

اختبار رذاذ الملح المحايد (NSS)

48 ح
