1. عام

1.1 الوصف

يوفر مربع التوزيع البصري المسبق مسبقًا كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، اتصالًا سريعًا وموثوقًا ، وحماية وإدارة جيدة لشبكة FTTX.

نوع الإنتاج	تصنيف
GFS-008-013C	مربع توزيع كابل الألياف البصرية الألياف المسبقة

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

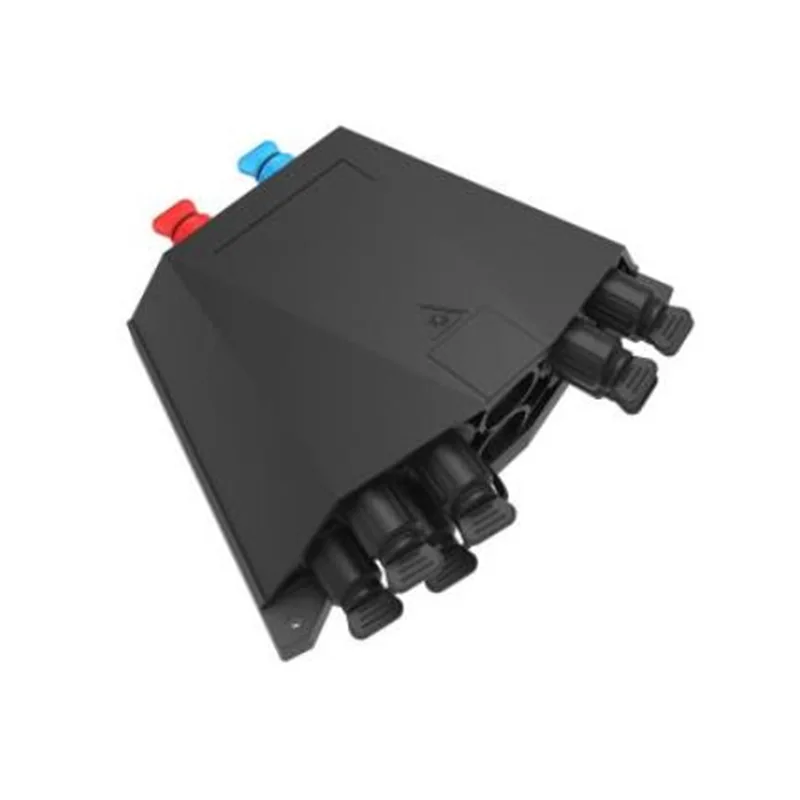

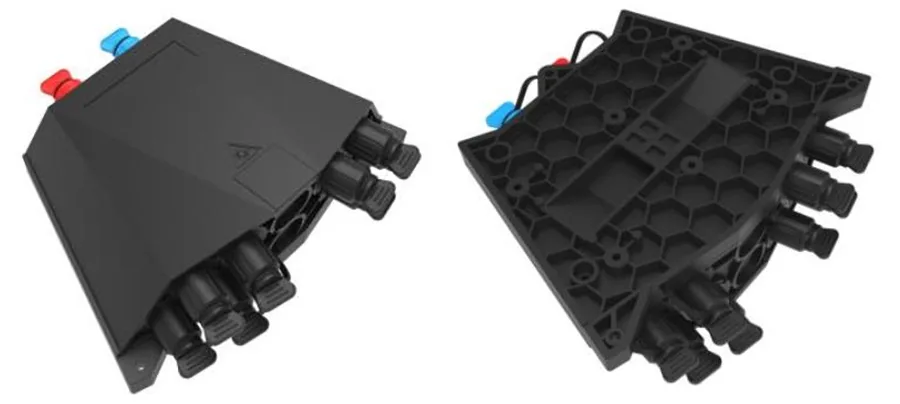

ظهور GFS-008-013C

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

أن G.652	خصائص الألياف الضوئية ذات الوضع الواحد
IEC 60794-1-1	كابلات الألياف الضوئية الجزء 1-1: المواصفات العامة العامة
IEC 60794-1-2	كابلات الألياف الضوئية الجزء 1-2: إجراء اختبار الكابل البصري المواصفات العامة

1.3 بيئة التطبيقات

غرض	قيمة
درجة حرارة التشغيل	-40 درجة مئوية ～+65 درجة مئوية
درجة حرارة التثبيت	-5 درجة مئوية ～+40 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية ～+65 درجة مئوية
الضغط الجوي	70 ～ 106kpa
الرطوبة النسبية	≤93 ％ (+40 ℃)

2. الخصائص

1. يتم لحام القشرة السفلية والغطاء العلوي عن طريق لحام الصفيحة الساخنة ، والتي لا يمكن فصلها.

2. المادة: PP+GF.

4. مستوى الحماية حتى IP68.

5. تم تجهيز الجزء الداخلي بـ 1x2 FBT SPLITTER+ 1X8 PLC SPLITTER أو 1X8 PLC Flitter.

6. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

3. المواصفات

3.1 المواصفات الميكانيكية

غرض	تحديد	ملاحظة
مادة السكن	PP +GF
مادة الملحق المعدنية	الفولاذ المقاوم للصدأ عالية الجودة

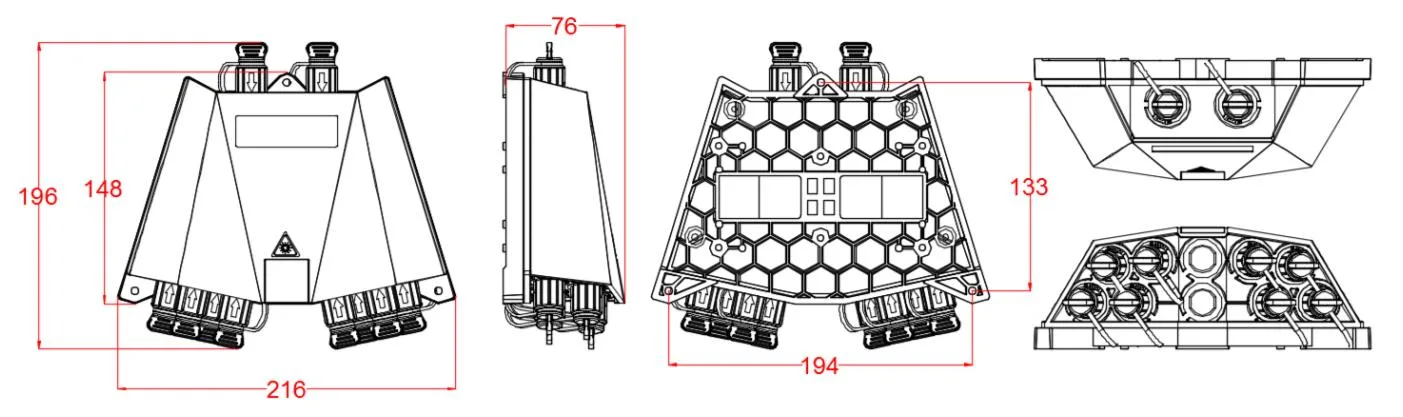

البعد الخارجي (مم)	216196148mm
لون	أسود
موضع ثقب التثبيت (مم)	194*133
عدد المحولات المسبقة مسبقًا	10
الخائن	1x2 FBT Splitter+ 1x8 PLC Flitter
درجة IP	IP68
القابلية للاشتعال	UL94-HB	تقصير
اختبار رذاذ الملح المحايد (NSS)	48H	تقصير

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

4. التكوين

المعلمات البصرية الرئيسية

الخائن	(DB)		RL (DB)	(DB)	طريقة الاختبار
الخائن	الخائن			مربع التوزيع	طريقة الاختبار
12 FBT (90/10) + 18 PLC Splitter ، مع موصل SCAPC	1*2 FBT (90 ٪)	≤0.83	≥55	≤1.03	IL: IEC61300-3-4 الطريقة ب RL: IEC61300-3-6 الطريقة 1
12 FBT (90/10) + 18 PLC Splitter ، مع موصل SCAPC	12 FBT (10 ٪) +1 8 PLC	≤21.7	≥55	≤21.9
12 FBT (80/20) + 18 PLC Splitter ، مع موصل SCAPC	1*2 FBT (80 ٪)	≤1. 4	≥55	≤1.6
12 FBT (80/20) + 18 PLC Splitter ، مع موصل SCAPC	12 FBT (20 ٪) +18 PLC	≤18.3	≥55	≤18.5
12 FBT (70/30) + 18 PLC Splitter ، مع موصل SCAPC	1*2 FBT (70 ٪)	≤2.1	≥55	≤2.3
12 FBT (70/30) + 18 PLC Splitter ، مع موصل SCAPC	12 FBT (30 ٪) +18 PLC	≤16.5	≥55	≤16.7
12 FBT (60/40) + 18 PLC Splitter ، مع موصل SCAPC	1*2 FBT (60 ٪)	≤2.8	≥55	≤3
12 FBT (60/40) + 18 PLC Splitter ، مع موصل SCAPC	12 FBT (40 ٪) +18 PLC	≤15.2	≥55	≤15.4
12 FBT (50/50) + 18 PLC Splitter ، مع موصل SCAPC	1*2 FBT (50 ٪)	≤3.8	≥55	≤4.0
12 FBT (50/50) + 18 PLC Splitter ، مع موصل SCAPC	12 FBT (50 ٪) +18 PLC	≤14.3	≥55	≤14.5
1*8 PLC Splitter ، مع موصل SCAPC	1*8 PLC	≤10.5	≥55dB	≤10.7

المعلمات البصرية الموضحة في الجدول أعلاه هي قيم افتراضية ، ويمكن تخصيصها وفقًا للمتطلبات.

5. صورة المنتج

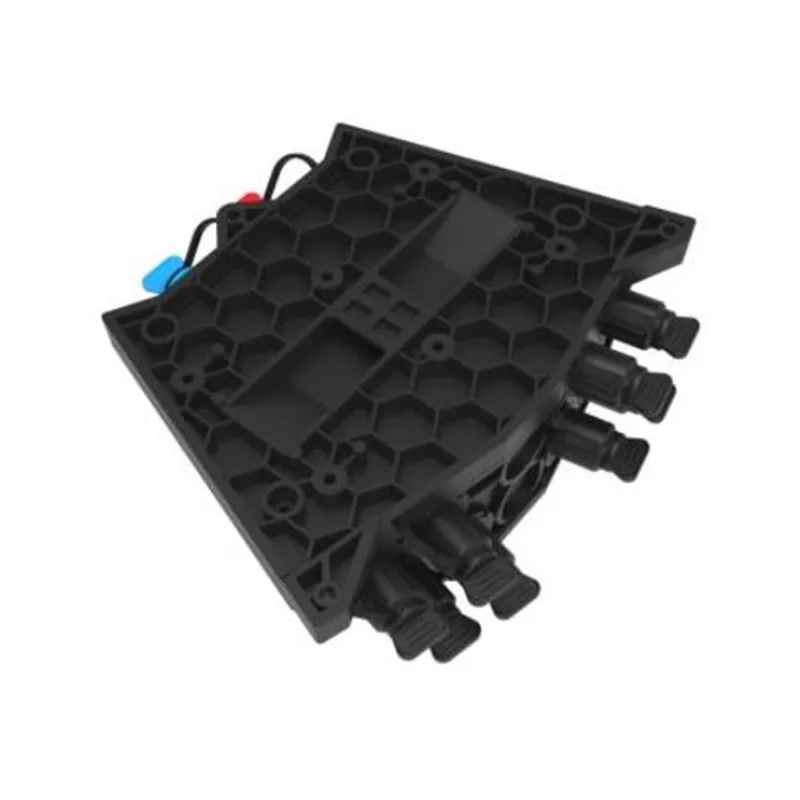

5.1 طرق كابل المنتج:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

1 * 2 FBT + 1 * 8

5.2 الملحقات

لا.	اسم الجزء	صورة مرجعية	وحدة	كمية	ملاحظة
1	المستخدمون	/	أجهزة الكمبيوتر	1	في
2	تقرير اختبار الخائن	/	أجهزة الكمبيوتر	1	في
3	مجموعة مثبتة على الحائط		تعيين	1	اختياري كطلب العميل
4	مجموعة مثبتة على القطب		تعيين	1	اختياري كطلب العميل
5	مثبت على الهواء عدة		تعيين	1	اختياري كطلب العميل

6. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي الفينيل متعدد البروم (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE).

7. التثبيت

7.1. تركيب مثبت على الحائط

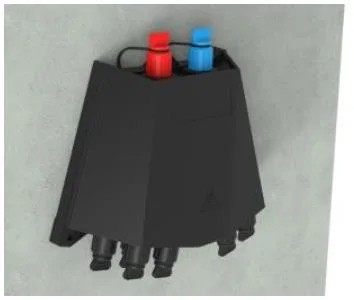

حفر 3 ثقوب في الجدار وفقًا للبعد ، ضع سدادة التمدد φ7.5*40 ، ضع المربع لمطابقة الثقوب واستخدام البراغي لربطها.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

التثبيت المثبت على الحائط

7.2. تركيب مثبت على القطب

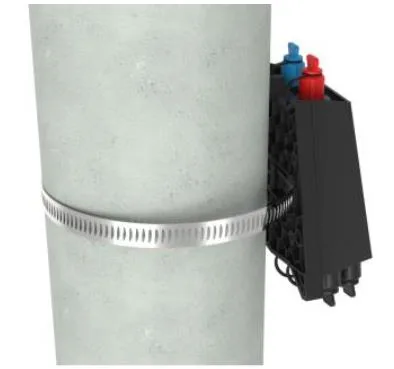

مرر حلقة الطوق من خلال فتحة اللوحة الخلفية وإصلاحها على قطب الاتصالات.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

تركيب القطب

7.3. الهيكل العلوي

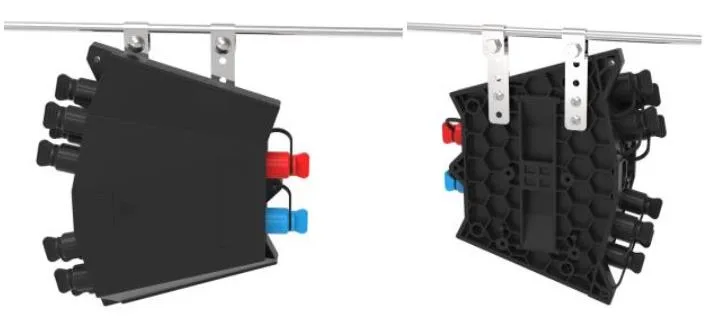

اربط التثبيت على هيكل العلوم المعلقة على السلك ، ثم تم تثبيته ، منع سقوط العلبة.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

الهيكل العلوي

8. موصل التشغيل

8.1 محول مسبقًا - A （E）

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.2 محول مسبق متصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.3 محول مسبق متصل - ج

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.4 محول مسبق متصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.5 محول متصل مسبقًا - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.6 محول مسبق متصل -f (SC)

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.7 محول مسبق متصل - ز

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

9. حزمة

غرض	مادة	الحجم (مم)	كمية	الوزن الإجمالي (كجم)
تعبئة المنتجات المستقلة	كرتون	225x205x90	1	0.6
التعبئة والتغليف الخارجي كرتون	كرتون	470x430x490	20	13
ملاحظة: بدون صينية تخزين الكابلات
