FAC-SC/APC-02 موصل التجميع الميداني FAC-SC/UPC-02

In FTTx deployments and data center upgrades, traditional fusion splicing is often slowed by expensive equipment and tight installation spaces. The Orientalfiber FAC-SC/APC-02 FAC-SC/UPC-02 Field Assembly Connectors eliminate this “last mile” bottleneck. Designed for fast, reliable on-site fiber termination, these connectors allow a technician to complete a professional-grade connection in just 15 seconds using basic manual tools.

إرسال استفسار

وصف المنتج

في نشر FTTx وإعادة هيكلة مركز البيانات، غالبًا ما يتم إعاقة الربط الاندماجي التقليدي بسبب المعدات باهظة الثمن ومساحات التشغيل الضيقة. الموصل التجميع الميداني FAC-SC/APC-02 من الألياف الشرقية FAC-SC/UPC-02تم تصميمها لحل عنق الزجاجة "الميل الأخير". ومن خلال التخلص من الحاجة إلى آلات الربط عالية التكلفة، يستطيع الفني تحقيق اتصال احترافي خلال 15 ثانية فقط باستخدام الأدوات اليدوية الأساسية فقط. يؤدي هذا إلى خفض تكاليف العمالة بشكل كبير وتقليل الصيانة بعد التثبيت.

الهندسة الدقيقة: من يستفيد من Orientalfiber؟

الموصلات الخاصة بنا هي أكثر من مجرد أجهزة؛ فهي محفزات إنتاجية من أجل:

مقاولو FTTH/FTTx:مثالية للمنشآت السكنية كبيرة الحجم حيث يكون معدل النجاح والسرعة > 98% غير قابلين للتفاوض.
عمليات مركز البيانات:مثالية لتخصيص الكابلات في الموقع والإصلاحات الطارئة دون الكابوس اللوجستي المتمثل في نقل الآلات الثقيلة.
مشغلي الاتصالات ومزودي خدمات الإنترنت:يبسط الاتصال بين الكابلات المسقطة ووحدات ONU، مما يقلل الحاجة إلى مقابس ومحولات إضافية لتوفير ميزانيات المشروع.
تكامل المنزل الذكي:يتناسب التصميم المدمج (50 مم/55 مم) بشكل مثالي مع مقابس الحائط القياسية من النوع 86 وصناديق التوصيل الضيقة.

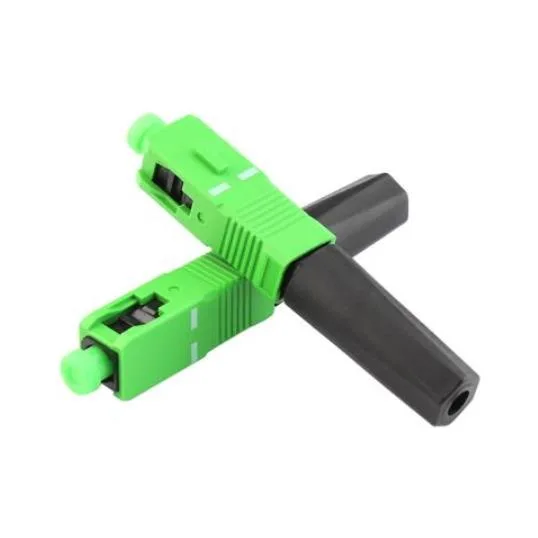

فاك-SC/APC-02

Field Assembly Connector-Fiber Pre-embeded Tech

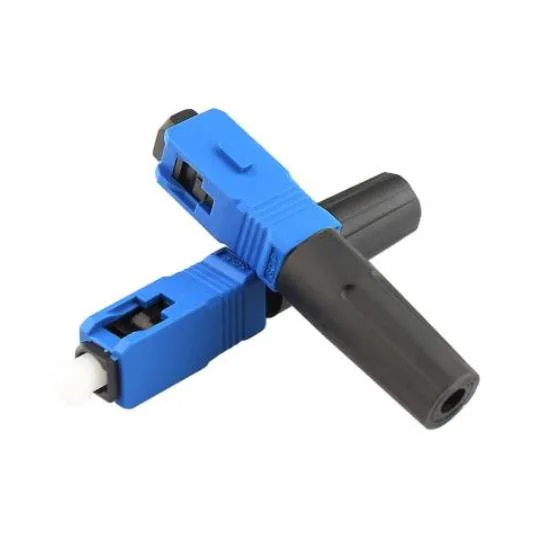

فاك-SC/UPC-02

Field Assembly Connector-Fiber Pre-embeded Tech

تطبيق FTTx، تحويل غرفة البيانات

المواصفات الفنية:

غرض	المعلمة
نطاق الكابل	كابل إسقاط 2.0 × 3.0، 2.0 × 5.3 و1.6 × 2.0 ملم (0.9،2.0 و3.0 ملم كابل ضوئي)
مقاس:	508.78.3 ملم & 558.78.3 ملم
قطر الألياف	125 ميكرومتر (652 و657)
قطر الطلاء	250 ميكرومتر
وضع	سم
وقت العملية	حوالي 15 ثانية (باستثناء الإعداد المسبق للألياف)
فقدان الإدراج	≥ 0.5 ديسيبل كحد أقصى / عادةً ≥0.3 ديسيبل (1310 نانومتر و1550 نانومتر)
خسارة العودة	≥50dB لـ UPC، ≥55dB لـ APC
معدل النجاح	> 98%
أوقات قابلة لإعادة الاستخدام	> 10 مرات
تشديد قوة الألياف العارية	>5 ن
قوة الشد	>50 ن
درجة حرارة	-40 ~ +85 درجة مئوية
اختبار قوة الشد عبر الإنترنت (20 نيوتن)	نطاق IL ≥0.3dB نطاق RL ≥5dB
المتانة الميكانيكية (500 مرة)	نطاق IL ≥0.3dB نطاق RL ≥5dB
اختبار السقوط (أرضية خرسانية بطول 4 أمتار، مرة واحدة لكل منهما). الاتجاه، المجموع ثلاث مرات)	نطاق IL ≥0.3dB نطاق RL ≥5dB

الحلول ذات الصلة:

● سهولة التشغيل، يمكن استخدام الموصل مباشرة في ONU، وأيضًا بقوة ربط تزيد عن 5 كجم، ويستخدم على نطاق واسع في مشروع FTTH لثورة الشبكة. كما أنه يقلل من استخدام المقابس والمحولات، مما يوفر تكلفة المشروع.

● مع 86 مقبسًا ومحولًا قياسيًا، يقوم الموصل بإجراء اتصال بين كابل الإسقاط وسلك التصحيح. يوفر المقبس القياسي 86 حماية كاملة بتصميمه الفريد.

● ينطبق على الاتصال بالكابل الداخلي القابل للتركيب في الميدان، والضفيرة، وسلك التصحيح وتحويل سلك التصحيح في غرفة البيانات ويستخدم مباشرة في وحدة ONU محددة.

الميزة التنافسية: استقرار الدرجة الصناعية

في حين أن العديد من الموصلات السريعة تغمر السوق، إلا أن Orientalfiber تتميز بمعايير فنية صارمة ومواد فائقة الجودة:

توافق عالمي: مشبك داخلي فريد يدعم كابلات إسقاط 2.0 × 3.0 مم بالإضافة إلى كابلات بصرية داخلية 0.9 مم و2.0 مم و3.0 مم.
الحلقات الخزفية المتميزة: نحن نستخدم حلقات الزركونيا عالية الدقة لضمان فقدان الإدخال النموذجي (IL) ≥ 0.3 ديسيبل وخسارة الإرجاع (RL) ≥ 55 ديسيبل (APC)، مما يضمن نقل إشارة خالي من الخلل.
قوة شد فائقة: بفضل قبضة الألياف المجردة >5N وقوة الشد الإجمالية >50N، تتحمل موصلاتنا الضغوط المادية للتركيب والاستخدام على المدى الطويل.
القدرة على الصمود في وجه تغيرات المناخ القصوى: مُصنف في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية. سواء في غرف الخوادم الاستوائية الباردة أو الرطبة في القطب الشمالي، تظل السلامة الميكانيكية دون المساس بها.

التثبيت في ثلاث خطوات: نتائج احترافية لكل مستوى من مستويات المهارة

لقد قمنا بتقطير الألياف الضوئية المعقدة إلى عملية مضمونة:

التحضير: قم بتجريد طلاء الكابل وقص الألياف وفقًا لدليل الطول المقدم.

الإدخال: قم بتحريك الألياف داخل الجسم حتى يتم تشكيل "انحناء دقيق" طفيف، مما يضمن اتصالًا مثاليًا بالوجه.

التأمين: قم بتشغيل مزلاج القفل ثم قم بربط صندوق السيارة. الرابط عالي الأداء الخاص بك مباشر.

ملاحظة الكفاءة: بالمقارنة مع الربط الحراري، تقلل Orientalfiber من وقت التثبيت لكل عقدة بنسبة تزيد عن 70% ولا تتطلب أي مواد مستهلكة للأقطاب الكهربائية.

التميز في التصنيع: التوريد العالمي المعتمد من ISO

وباعتبارها علامة تجارية أساسية لشركة Jiangsu Xuben Photoelectric Technology، فإن Orientalfiber مدعومة بمنشأة حديثة تبلغ مساحتها 15000 متر مربع.

الحلول المتكاملة: من خلال أربعة مصانع متخصصة تغطي الكابلات الداخلية والخارجية ومكونات ODN، نضمن المطابقة المادية بنسبة 100% بين الموصلات والكابلات الخاصة بنا.

الجودة التي تم التحقق منها: خطوط الإنتاج لدينا تتبع معايير ISO9001 وISO45001. تخضع كل دفعة لاختبارات السقوط على الأرض الخرسانية من ارتفاع 4 أمتار واختبار المتانة لمدة 500 دورة.

سجل حافل عالمي: بإنتاج سنوي يبلغ 20 مليون دولار أمريكي، تعمل منتجاتنا على تشغيل البنية التحتية الحيوية في النقل بالسكك الحديدية وشبكات الطاقة الكهربائية وشبكات الاتصالات الرئيسية في جميع أنحاء العالم.
