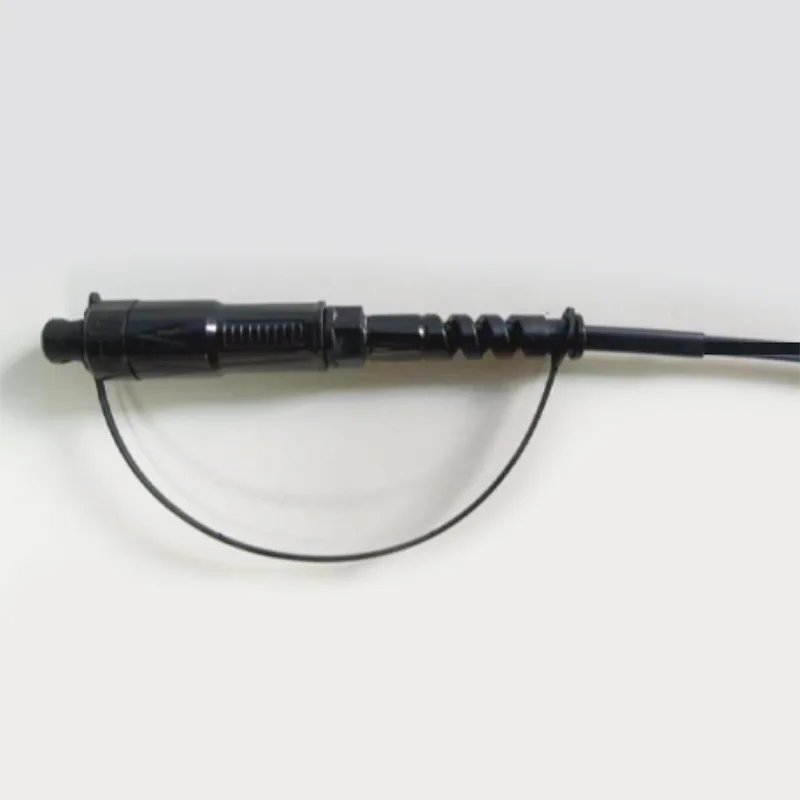

ф5mm مقاومة للماء الكابل Mini SC/APC موصل التصحيح البصري

طلب:● أنظمة FTTX/FTTH● تطبيقات Ethernet● روابط CATV● توزيع الإشارة البصرية● الشبكات البصرية السلبية (PON)● العمود الفقري ، التطبيقات الأفقية والمصادقة● صناديق طرفية إسقاط خالصة● المناطق الخارجية ؛ بيئة قاسيةسمات:● فقدان إدخال منخفض ، وفقدان عائد مرتفع.● جيد في التكرار والتبادل.● إدراج 100 ٪ ، فقدان ......

إرسال استفسار

وصف المنتج

طلب:

● أنظمة FTTX/FTTH

● تطبيقات Ethernet

● روابط CATV

● توزيع الإشارة البصرية

● الشبكات البصرية السلبية (PON)

● العمود الفقري ، التطبيقات الأفقية والمصادقة

● صناديق طرفية إسقاط خالصة

● المناطق الخارجية ؛ بيئة قاسية

سمات:

● فقدان إدخال منخفض ، وفقدان عائد مرتفع.

● جيد في التكرار والتبادل.

● إدراج 100 ٪ ، فقدان العودة ، نهاية الوجه و.

● التفتيش التداخل.

● التحمل الميكانيكي الممتاز.

● الامتثال لـ Telcordia GR-326-Core.

● يضمن الأداء العالي والموثوقية في إدارة الكابلات البصرية.

● التثبيت السريع والسهل وإعادة التكوين.

● معالجة بسيطة ، لا حاجة إلى أداة خاصة.

● IP68 مقاومة للماء.

المواصفات الفنية:

الإنشاءات	وحدة	الأوصاف
عدد الألياف		Simplex
الطول الموجي	نانومتر	1310/1550
فقدان الإدراج	ديسيبل	≤0.30
خسارة العودة	ديسيبل	≥ 60
نوع الاتصال		SC/APC
الطويق		السيراميك
دورات الاتصال		500
لون سترة الكابل		أسود
قطر الكابل الخارجي	مم	5.0 ± 0.2
وضع الألياف		الوضع المفرد: G657A2
مادة سترة الكابل		HDPE
وزن الكابل	كجم/كم	35 （تقريبا）
محتويات الطباعة		قابل للتخصيص
طول	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 أو قابلة للتخصيص (التسامح: ± 1.0m)
نوع الموصل		المدخلات: اتفاق H البصري Mini SC
نوع الموصل		الإخراج: اتفاق التقليدية SC/APC
الجر (محوري بين الكابل والموصل)	N	200
درجة مقاومة للماء		الإدخال: IP68
درجة حرارة التشغيل	℃	-40 درجة مئوية ~ +70 ℃
درجة حرارة التخزين	℃	-40 درجة مئوية ~ +70 ℃

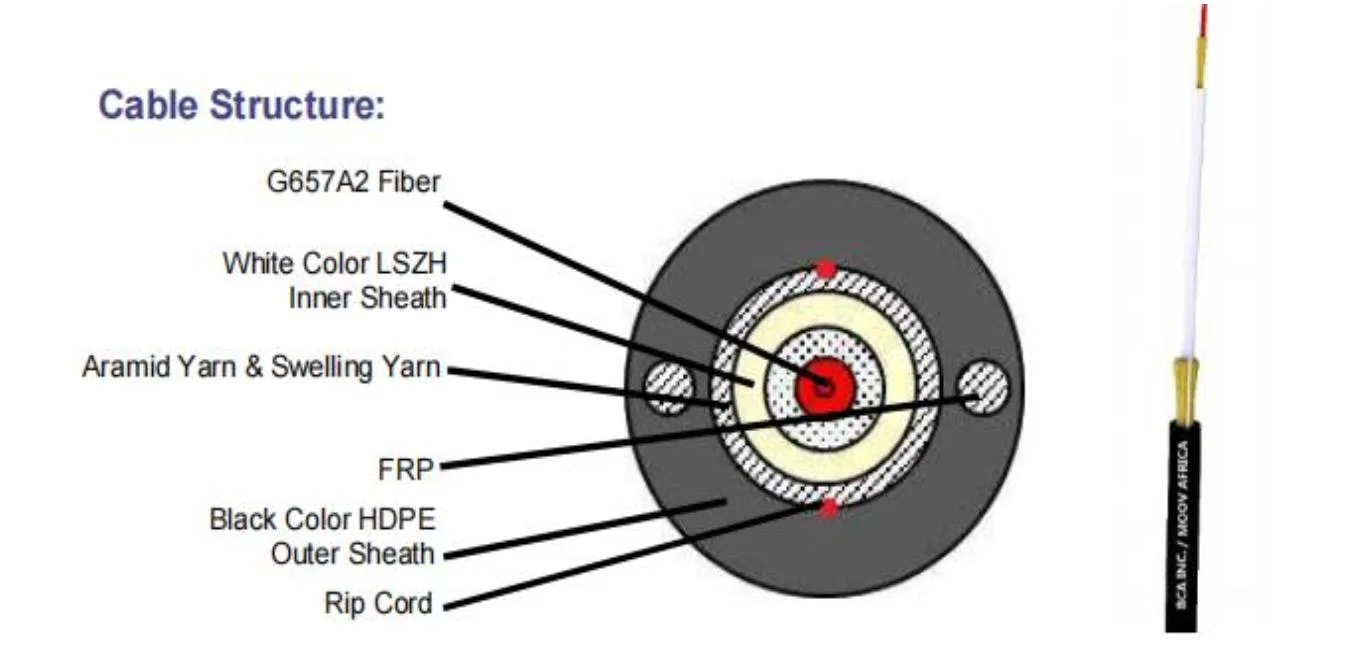

بناء الكابلات:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

هيكل الكابل:

غرض	محتويات	تحديد
ألياف عازلة ضيقة	رقم	1
	يكتب	G.657A2
	مادة	LSZH
	لون عازلة ضيق	أبيض
	قطر (مم)	0.90 ± 0.05
عضو القوة 1	مادة	غزل أراميد
غمد داخلي	قطر (مم)	2.8 ± 0.2
	سمك (مم)	0.25 ± 0.1
	لون	أبيض
	مادة	LSZH
عضو القوة 2	مادة	FRP
عضو القوة 2	كمية	0.5*2
عضو القوة 3	مادة	غزل أراميد + غزل الزجاج يمنع الماء
الحبل RIP	المواصفات واللون	600D الأحمر
غمد الخارجي	مادة	HD
	قطر (مم)	5.0 ± 0.2
	سمك (مم)	1.1 ± 0.1
	لون	أسود
الكابل Weigth	كجم/كم	35 ± 3
توتر	N	400 (على المدى الطويل)
توتر	N	800 (قصيرة الأجل)
معجب	ن/10 سم	200 (على المدى الطويل)
معجب	ن/10 سم	1000 (قصيرة الأجل)
دقيقة. انحناء دائرة نصف قطرها	مم	10xD (ثابت)
دقيقة. انحناء دائرة نصف قطرها	مم	20xD (ديناميكي)
نطاق درجة حرارة التشغيل:		-20 ℃ إلى +60 ℃
نطاق درجة حرارة التخزين / النقل:		-20 ℃ إلى +60 ℃

الألياف البصرية:

يجب أن تكون جميع خصائص ألياف الكابلات (ألياف الكابل النهائي) ، على الأقل ، وفقًا لتوصية ITU-T G.657A2 ويجب أن تكون على النحو التالي.

غرض	مواصفة
نوع الألياف	وضع واحد
مادة الألياف	السيليكا المخدر
معامل التوهين @ 1310 نانومتر @ 1383nm	≤ 0.36 ديسيبل/كم ≤ 0.36 ديسيبل/كم
@ 1490nm @ 1550 نانومتر @ 1625nm بعد تكوين الكابل @ 1310 نانومتر @ 1550nm	≤ 0.25 ديسيبل/كم ≤ 0.22 ديسيبل/كم ≤ 0.25 ديسيبل/كم ≤ 0.36 ديسيبل/كم ≤ 0.22 ديسيبل/كم
الطول الموجي قطع الكابل	≤ 1260 نانومتر
الطول الموجي للتشتت صفر	1300 ~ 1324 نانومتر
المنحدر صفر تشتت	≤ 0.092 ps/(nm2.km)
PMD @ 1550 نانومتر	≤0.1 ps/km1/2
تشتت لوني @ 1285 ~ 1330 نانومتر @ 1271 ~ 1360 نانومتر @ 1550 نانومتر @ 1625nm	≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km)
قطر حقل الوضع @ 1310 نانومتر	8.5-9.3um
خطأ تركيز Core / Clad	≤ 0.5 واحد
قطر الكسوة	125.0 ± 0.7 واحد
الكسوة غير الدائرية	≤5 ٪
قطر الطلاء الأساسي	242 ± 7 واحد
طلاء / طلاء التركيز	≤10 ميكرون
طلاء عدم الدوائر	≤0.7 ٪
التوهين مع فقدان الانحناء الكابل 1 بدوره 1 mandrel 7.5mm 10 المنعطفات 1 mandrel 15mm	1550nm ≤ Δ 0.10 ديسيبل/كم 1550 نانومتر ≤ Δ 0.03 ديسيبل/كم

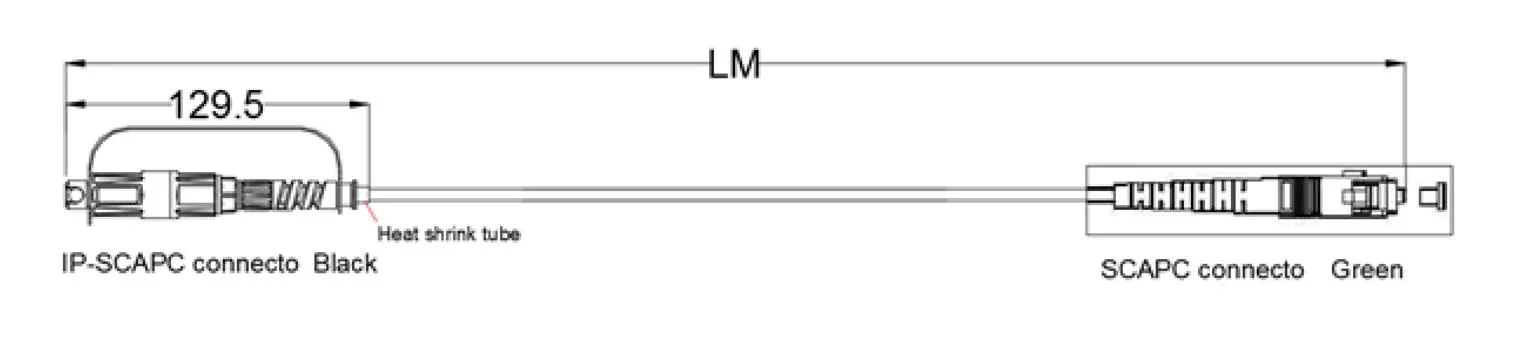

الرسم الأبعاد:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

طَرد:

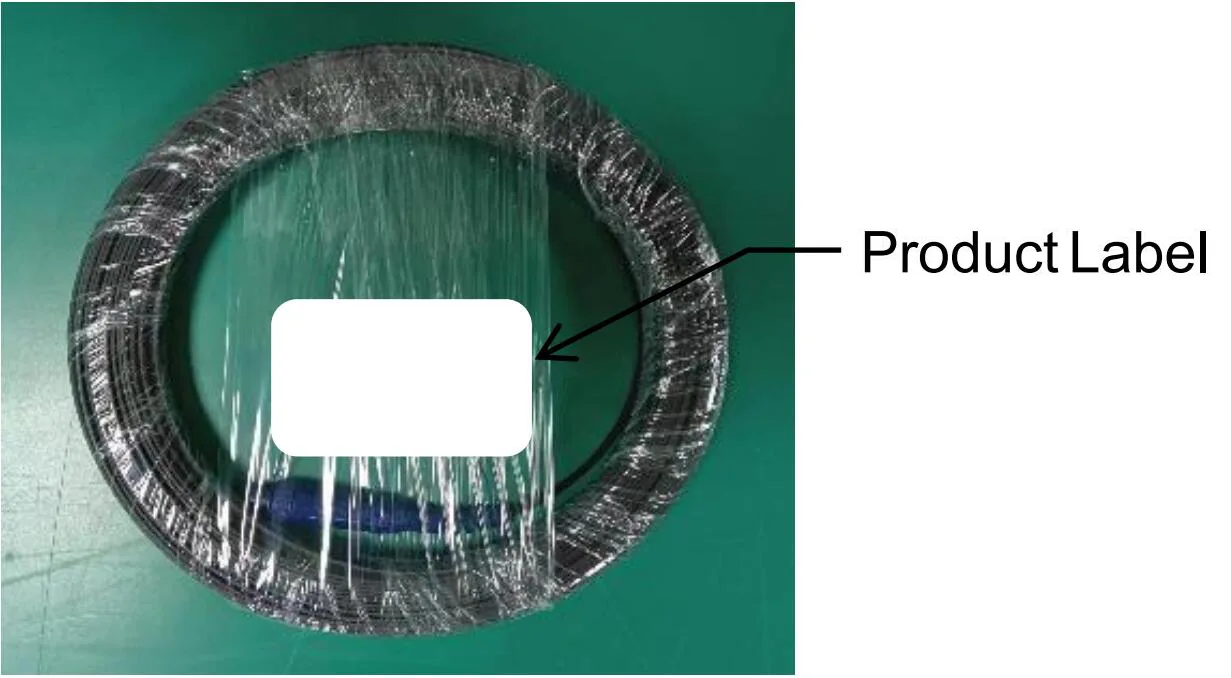

لف ملف الألياف:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

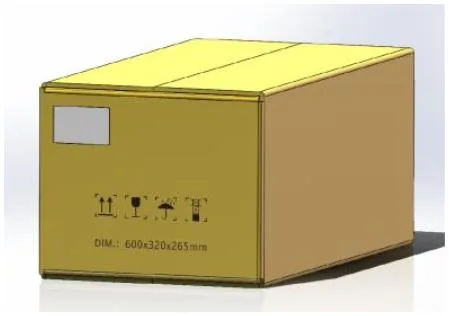

متطلبات الحزمة:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
