Duplex LC/UPC مقاومة للماء كابل الألياف البصرية تصحيح الألياف (موصل Accord Mini DLC)

طلب:● أنظمة FTTX/FTTH● تطبيقات Ethernet● روابط CATV● توزيع الإشارة البصرية● الشبكات البصرية السلبية (PON)● العمود الفقري ، التطبيقات الأفقية والمصادقة● صناديق طرفية إسقاط خالصة● المناطق الخارجية ؛ بيئة قاسيةسمات:● فقدان إدخال منخفض ، وفقدان عائد مرتفع.● جيد في التكرار والتبادل.● إدراج 100 ٪ ، فقدان ......

إرسال استفسار

وصف المنتج

طلب:

● أنظمة FTTX/FTTH

● تطبيقات Ethernet

● روابط CATV

● توزيع الإشارة البصرية

● الشبكات البصرية السلبية (PON)

● العمود الفقري ، التطبيقات الأفقية والمصادقة

● صناديق طرفية إسقاط خالصة

● المناطق الخارجية ؛ بيئة قاسية

سمات:

● فقدان إدخال منخفض ، وفقدان عائد مرتفع.

● جيد في التكرار والتبادل.

● إدراج 100 ٪ ، فقدان العودة ، نهاية الوجه و.

● التفتيش التداخل.

● التحمل الميكانيكي الممتاز.

● الامتثال لـ Telcordia GR-326-Core.

● يضمن الأداء العالي والموثوقية في إدارة الكابلات البصرية.

● التثبيت السريع والسهل وإعادة التكوين.

● معالجة بسيطة ، لا حاجة إلى أداة خاصة.

● IP68 مقاومة للماء.

المواصفات الفنية:

الإنشاءات	وحدة	الأوصاف
عدد الألياف		دوبلكس
الطول الموجي	نانومتر	1310/1550
فقدان الإدراج	ديسيبل	≤0.30
خسارة العودة	ديسيبل	≥50 (UPC)
لون سترة الكابل		أسود
قطر الكابل الخارجي	مم	7.0 ± 0.2
وضع الألياف		الوضع المفرد: G657 A2
مادة سترة الكابل		LSZH
وزن الكابل	كجم/كم	38 （تقريبا）
محتويات الطباعة		قابل للتخصيص
طول	m	50 、 75 、 100 、 150 、 200、250 、 300 أو قابلة للتخصيص (التسامح: ± 0.5m)
نوع الموصل		مدخل:	موصل Accord Mini DLC/UPC
		الإخراج:	اتفاق موصل Duplex LC/UPC
درجة مقاومة للماء		IP68
درجة حرارة التشغيل	℃	-40 درجة مئوية ~ +70 ℃
درجة حرارة التخزين	℃	-40 درجة مئوية ~ +70 ℃

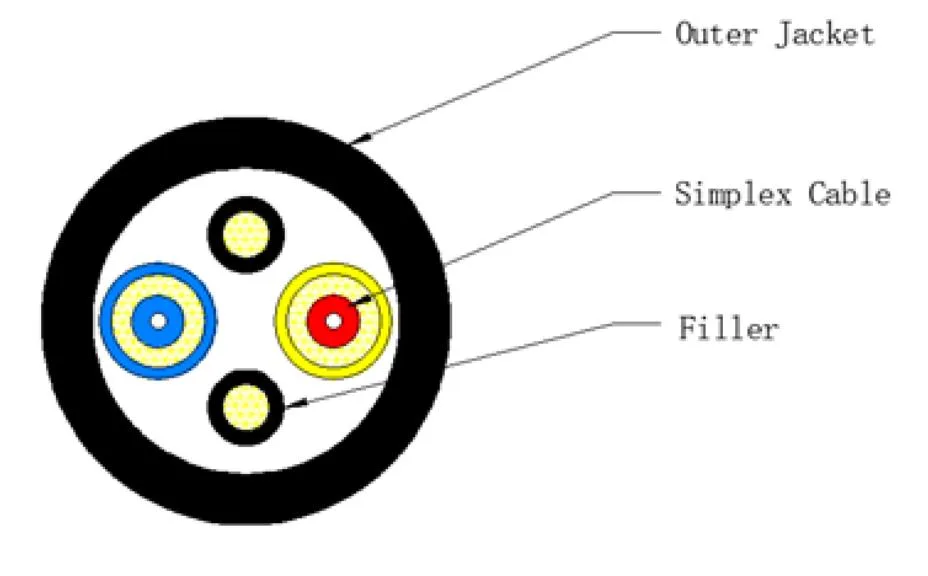

هيكل الكابل:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

مواصفات الكابل:

غرض	محتويات	قيمة
ألياف عازلة ضيقة	رقم	2
	يكتب	G.657A2
	قطر (مم)	0.90 ± 0.05
	مادة	LSZH
	لون	أبيض
كابل بسيط	مادة	LSZH
	قطر (مم)	2.0 ± 0.1
	لون	الأزرق والأصفر
عصا	مادة	LSZH
	قطر (مم)	1.3 ± 0.1
	لون	أسود
سترة خارجية	مادة	LSZH
	قطر (مم)	7.0 ± 0.2
	لون	أسود
	سمك (مم)	1.0 ± 0.1
وزن الكابل (كجم/كم) تقريبا.		38 ± 3
اختبار التمدد (N)		على المدى الطويل: 400 ن على المدى القصير: 800 ن
اختبار التسطيح (N/10cm)		على المدى الطويل: 1000 ن/10 سم على المدى القصير: 2200 ن/10 سم
دقيقة. دائرة نصف قطرها الانحناء		10xod (ثابت) ؛ 20xod (ديناميكي)
درجة حرارة التثبيت		-40 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين		-40 درجة مئوية إلى +70 درجة مئوية

أداء الألياف البصرية cabled

أداء الألياف البصرية cabled (itu-t rec. g.657a2)

غرض	مواصفة
نوع الألياف	وضع واحد
مادة الألياف	السيليكا المخدر
معامل التوهين @ 1310 نانومتر @ 1383nm @ 1460nm @ 1550 نانومتر @ 1625nm	≤ 0.35 ديسيبل/كم ≤ 0.35 ديسيبل/كم ≤ 0.25 ديسيبل/كم ≤ 0.21 ديسيبل/كم ≤ 0.23 ديسيبل/كم
الطول الموجي قطع الكابل	≤ 1260 نانومتر
الطول الموجي للتشتت صفر	1300 ~ 1324 نانومتر
المنحدر صفر تشتت	≤ 0.092 ps/(nm2.km)
PMD @ 1550 نانومتر	≤0.1 ps/km1/2
تشتت لوني @ 1285 ~ 1330 نانومتر @ 1271 ~ 1360 نانومتر @ 1550 نانومتر @ 1625nm	≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km)
قطر حقل الوضع @ 1310 نانومتر	8.5-9.3um
خطأ تركيز Core / Clad	≤ 0.5 واحد
قطر الكسوة	125.0 ± 0.7 واحد
الكسوة غير الدائرية	≤5 ٪
قطر الطلاء الأساسي	242 ± 7 واحد
طلاء / طلاء التركيز	≤10 ميكرون
طلاء عدم الدوائر	≤0.7 ٪
التوهين مع فقدان الانحناء الكابل 10 انعطف 1 mandrel 15mm 1 بدوره 1 mandrel 10mm 1 بدوره 1 mandrel 7.5mm	1550 نانومتر ≤ Δ 0.03 ديسيبل/كم 1550 نانومتر ≤ Δ 0.1 ديسيبل/كم 1550nm ≤ Δ 0.5 ديسيبل/كم

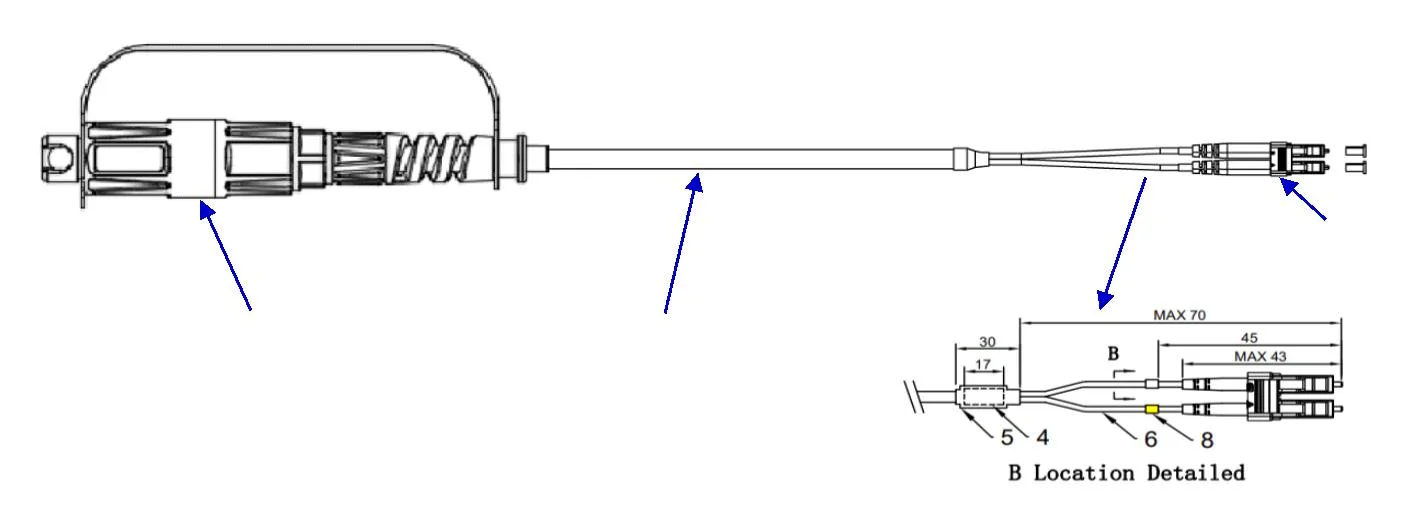

الرسم الأبعاد:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

لا	وصف	كتي
1	SM G.657A2 2 CORE مع ألياف 2.0 مم. OD7.0mm ، الأسود LSZH	1
2	موصل Mini DLC أسود	1
3	LC3.0 Duplex لألياف الوضع المفرد ، بيج ، أنبوب موصل IC ، أبيض	2
4	أنبوب تقليص حرارة المطاط ، أسود ، OD 8.5mm L = 17mm	1
5	أنبوب تقليص حرارة المطاط ، أسود ، OD 8.5m L-30mm	2
6	وقائي مرن مع أنبوب الصلب ، OD 2.8 مم L = 52 مم	2
8	أنبوب قابلة للتقلص ، أبيض /أصفر OD3.0mm L = 5MM	2
