5x2mm مقاومة للماء كابل H Optic SC/APC موصل الألياف البصرية البصرية

طلب:● أنظمة FTTX/FTTH● تطبيقات Ethernet● روابط CATV● توزيع الإشارة البصرية● الشبكات البصرية السلبية (PON)● العمود الفقري ، التطبيقات الأفقية والمصادقة● صناديق طرفية إسقاط خالصة● المناطق الخارجية ؛ بيئة قاسيةسمات:● فقدان إدخال منخفض ، وفقدان عائد مرتفع.● جيد في التكرار والتبادل.● إدراج 100 ٪ ، فقدان ......

إرسال استفسار

وصف المنتج

طلب:

● أنظمة FTTX/FTTH

● تطبيقات Ethernet

● روابط CATV

● توزيع الإشارة البصرية

● الشبكات البصرية السلبية (PON)

● العمود الفقري ، التطبيقات الأفقية والمصادقة

● صناديق طرفية إسقاط خالصة

● المناطق الخارجية ؛ بيئة قاسية

سمات:

● فقدان إدخال منخفض ، وفقدان عائد مرتفع.

● جيد في التكرار والتبادل.

● إدراج 100 ٪ ، فقدان العودة ، نهاية الوجه و.

● التفتيش التداخل.

● التحمل الميكانيكي الممتاز.

● الامتثال لـ Telcordia GR-326-Core.

● يضمن الأداء العالي والموثوقية في إدارة الكابلات البصرية.

● التثبيت السريع والسهل وإعادة التكوين.

● معالجة بسيطة ، لا حاجة إلى أداة خاصة.

● IP68 مقاومة للماء.

المواصفات الفنية:

الإنشاءات	وحدة	الأوصاف
عدد الألياف		Simplex
الطول الموجي	نانومتر	1310/1550
فقدان الإدراج	ديسيبل	≤0.30
خسارة العودة	ديسيبل	≥ 60
نوع الاتصال		SC/APC
الطويق		السيراميك
دورات الاتصال		500
لون سترة الكابل		أسود
قطر الكابل الخارجي	مم	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2 مم (بدون رسول)
وضع الألياف		الوضع المفرد: G657A2
مادة سترة الكابل		LSZH
وزن الكابل	كجم/كم	20 ± 3
محتويات الطباعة		قابل للتخصيص
طول	m	100 أو قابلة للتخصيص (التسامح: ± 0.5m)
نوع الموصل		المدخلات: اتفاق H البصري SC/APC
نوع الموصل		الإخراج: بدون موصل
الجر (محوري بين الكابل والموصل)	N	100
درجة مقاومة للماء		IP68
درجة حرارة التشغيل	℃	-20 درجة مئوية ~ +65 ℃
درجة حرارة التخزين	℃	-20 درجة مئوية ~ +65 ℃

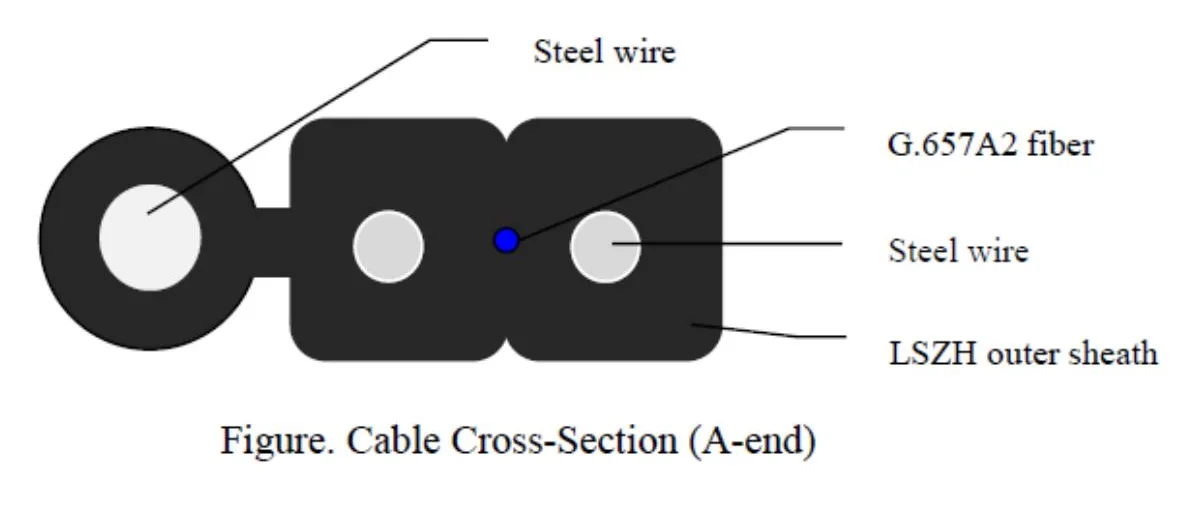

هيكل الكابل:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

الألياف البصرية	يكتب	G-657 A2.
	رقم الألياف	1
	لون	أزرق
غمد الخارجي	البعد	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2 مم (بدون رسول)
	مادة	LSZH
	لون	أسود
عضو قوة الصلب	المواد	سلك فولاذي
عضو قوة الصلب	قطر	0.45mm
عضو قوة الذات الصلب	المواد	سلك فولاذي
عضو قوة الذات الصلب	قطر	1.2 ملم
وزن		20 ± 3 كجم/كم
بلاط (ن)		على المدى الطويل: 300n على المدى القصير: 600 ن
معجب		1000n/10cm
دقيقة. دائرة نصف قطرها الانحناء		15xD (ثابت) ؛ 30xD (ديناميكي)
نطاق درجة الحرارة		-20 درجة مئوية إلى +65 درجة مئوية

خصائص الألياف:

يجب أن تكون جميع خصائص ألياف الكابل (ألياف الكابل النهائي) ، على الأقل ، وفقًا لتوصية ITU-T G.657A2 ويجب أن تكون على النحو التالي.

المعلمة		مواصفة
معامل التوهين	@ 1310 نانومتر @ 1383 نانومتر @ 1550 نانومتر @ 1625 نانومتر	≤ 0.36 ديسيبل/كم ≤ 0.36 ديسيبل/كم ≤ 0.22 ديسيبل/كم ≤ 0.24 ديسيبل/كم
التوهين (بعد الكابل)	@1310nm	≤0.40db/km
	@1550nm	≤0.30db/km
توحيد التوهين في 1310nm		≤0.05db
توحيد التوهين عند 1550 نانومتر		≤0.05db
طول موجة قطع الكابل (λcc)		≤ 1260 نانومتر
الطول الموجي للتشتت صفر		1300 ~ 1324 نانومتر
المنحدر صفر تشتت		≤ 0.092 ps/(nm^2.km)
القيمة المطلقة للتشتت عند 1288nm ~ 1339nm		≤3.5ps/(نانومتر · كم)
القيمة المطلقة للتشتت عند 1271nm ~ 1360nm		≤5.3ps/(نانومتر · كم)
التشتت في 1550nm		≤18ps/(نانومتر · كم)
التشتت في 1625 نانومتر		≤23ps/(نانومتر · كم)
قطر حقل الوضع (MFD) في 1310nm		8.60 ± 0.4mm
قطر حقل الوضع (MFD) عند 1550 نانومتر		9.4-10.4mm
ألياف تشتت وضع الاستقطاب (PMD)		≤0.125ps/km^1/2
كابل تشتت وضع الاستقطاب (PMD)		≤0.200ps/km^1/2
معامل PMD	M	20 كابلات
	Q	0.01 ٪
	PMDQ	≤0.20PS/كم^1/2
الخصائص الهندسية
قطر الكسوة		125 ± 0.8mm
الكسوة غير الدائرية		≤1.0 ٪
خطأ في التركيز/الكسوة		≤0.8mm
قطر الألياف مع الطلاء (غير ملوحة)		245 ± 10μm
قطر الألياف مع الطلاء (ملون)		250 ± 10μm
الكسوة/الطلاء خطأ التركيز		≤12.0mm
اختبار التوتر		100kpsi أو 0.69GPA
إزالة الطلاء (ن)		1.0 ～ 9.0
الخصائص الميكانيكية
خسارة Macrobend عند 1550 نانومتر	r = 15mm ، 10 المنعطفات	≤0.03db
	r = 10mm ، 1turn	≤0.10db
	r = 7.5mm ، 1turn	≤0.5dB
خسارة Macrobend في 1625 نانومتر	r = 15mm ، 10 المنعطفات	≤0.10db
	r = 10mm ، 1turn	≤0.20db
	r = 7.5mm ، 1turn	≤1.0db

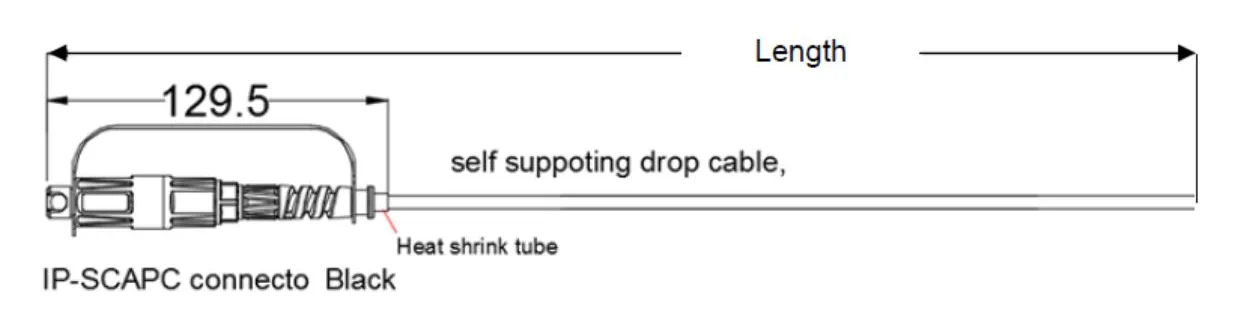

الرسم الأبعاد:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

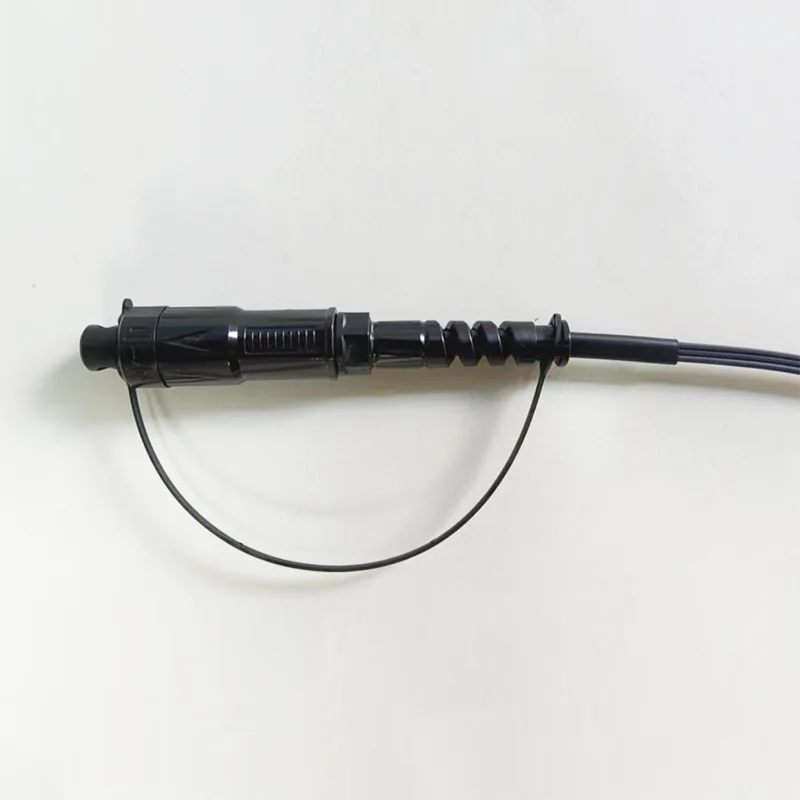

طَرد:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

متطلبات الحزمة:

حجم الكرتون ： 600*320*265mm ， شريط ختم شفاف "I" مربع ختم الخط.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

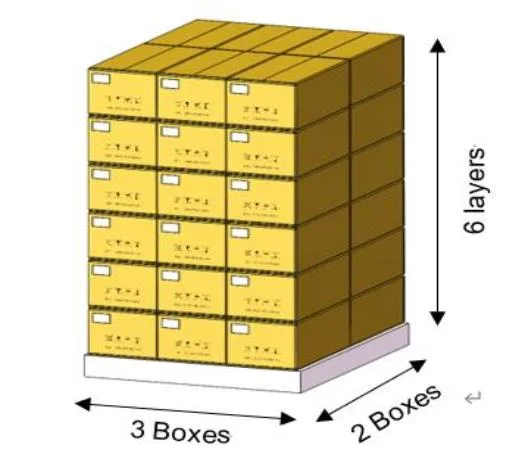

رسم تخطيطي للوحة الخشبية:

حجم لوحة خشبية ： 1200 *1000mm.

متطلبات التراص: طبقة واحدة من ستة صناديق ، تكديس ست طبقات.

أعلى 4 حماية الزاوية اليمنى ، ثم استخدم حزام تعبئة الخط "#" بإحكام.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
