5x2mm مقاوم للماء كابل Mini SC/APC موصل التصحيح البصري

طلب:● أنظمة FTTX/FTTH● تطبيقات Ethernet● روابط CATV● توزيع الإشارة البصرية● الشبكات البصرية السلبية (PON)● العمود الفقري ، التطبيقات الأفقية والمصادقة● صناديق طرفية إسقاط خالصة● المناطق الخارجية ؛ بيئة قاسيةسمات:● فقدان إدخال منخفض ، وفقدان عائد مرتفع.● جيد في التكرار والتبادل.● إدراج 100 ٪ ، فقدان ......

إرسال استفسار

وصف المنتج

طلب:

● أنظمة FTTX/FTTH

● تطبيقات Ethernet

● روابط CATV

● توزيع الإشارة البصرية

● الشبكات البصرية السلبية (PON)

● العمود الفقري ، التطبيقات الأفقية والمصادقة

● صناديق طرفية إسقاط خالصة

● المناطق الخارجية ؛ بيئة قاسية

سمات:

● فقدان إدخال منخفض ، وفقدان عائد مرتفع.

● جيد في التكرار والتبادل.

● إدراج 100 ٪ ، فقدان العودة ، نهاية الوجه و.

● التفتيش التداخل.

● التحمل الميكانيكي الممتاز.

● الامتثال لـ Telcordia GR-326-Core.

● يضمن الأداء العالي والموثوقية في إدارة الكابلات البصرية.

● التثبيت السريع والسهل وإعادة التكوين.

● معالجة بسيطة ، لا حاجة إلى أداة خاصة.

● IP68 مقاومة للماء.

المواصفات الفنية:

الإنشاءات	وحدة	الأوصاف
عدد الألياف		Simplex
الطول الموجي	نانومتر	1310/1550
فقدان الإدراج	ديسيبل	≤0.30
خسارة العودة	ديسيبل	≥ 60
نوع الاتصال		SC/APC
الطويق		السيراميك
دورات الاتصال		500
لون سترة الكابل		رمادي
قطر الكابل الخارجي	مم	5.0(±0.2) x2.0(±0.1)
وضع الألياف		الوضع المفرد: G657A2
مادة سترة الكابل		LSZH
وزن الكابل	كجم/كم	20 （تقريبا）
محتويات الطباعة		قابل للتخصيص
طول	m	30、50、100、150、200、250、300、400、500 أو قابلة للتخصيص (التسامح: ± 0.5m)
نوع الموصل		المدخلات: اتفاق H البصري SC/APC
نوع الموصل		الإخراج: بدون موصل
الجر (محوري بين الكابل والموصل)	N	100
درجة مقاومة للماء		IP68
درجة حرارة التشغيل	℃	-20 درجة مئوية ~ +65 ℃
درجة حرارة التخزين	℃	-20 درجة مئوية ~ +65 ℃

هيكل الكابل:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

الألياف البصرية	يكتب	G657 A2
	رقم الألياف	1
	لون	أزرق
عضو قوة الصلب	المواد	سلك فولاذي
عضو قوة الصلب	قطر	0.4mm
عضو قوة الذات الصلب	المواد	سلك فولاذي
عضو قوة الذات الصلب	قطر	1.0 مم
غمد الخارجي	البعد	2.0(±0.1) x5.0 (±0.2)
	مادة	LSZH
	لون	رمادي
وزن الكابل	كجم/كم	20
توتر	N	300 (على المدى الطويل)
توتر	N	600 (قصيرة الأجل)
معجب	ن/10 سم	200 (على المدى الطويل)
معجب	ن/10 سم	1000 (قصيرة الأجل)
دقيقة. انحناء دائرة نصف قطرها	مم	10xh (ثابت)
دقيقة. انحناء دائرة نصف قطرها	مم	20xh (ديناميكي)
نطاق درجة حرارة التشغيل:		-20 ℃ إلى +60 ℃
نطاق درجة حرارة التخزين / النقل:		-20 ℃ إلى +60 ℃

الألياف البصرية:

يجب أن تكون جميع خصائص ألياف الكابلات (ألياف الكابل النهائي) ، على الأقل ، وفقًا لتوصية ITU-T G.657A2 ويجب أن تكون على النحو التالي.

غرض	مواصفة
نوع الألياف	وضع واحد
مادة الألياف	السيليكا المخدر
معامل التوهين @ 1310 نانومتر @ 1383nm @ 1490nm @ 1550 نانومتر @ 1625nm بعد تكوين الكابل @ 1310 نانومتر @ 1550 نانومتر	≤ 0.36 ديسيبل/كم ≤ 0.36 ديسيبل/كم ≤ 0.25 ديسيبل/كم ≤ 0.22 ديسيبل/كم ≤ 0.25 ديسيبل/كم ≤ 0.36 ديسيبل/كم ≤ 0.22 ديسيبل/كم
الطول الموجي قطع الكابل	≤ 1260 نانومتر
الطول الموجي للتشتت صفر	1300 ~ 1324 نانومتر
المنحدر صفر تشتت	≤ 0.092 ps/(nm2.km)
PMD @ 1550 نانومتر	≤0.1 ps/km1/2
تشتت لوني @ 1285 ~ 1330 نانومتر @ 1271 ~ 1360 نانومتر @ 1550 نانومتر @ 1625 نانومتر	≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km)
قطر حقل الوضع @ 1310 نانومتر	8.5-9.3um
خطأ تركيز Core / Clad	≤ 0.5 واحد
قطر الكسوة	125.0 ± 0.7 واحد
الكسوة غير الدائرية	≤5 ٪
قطر الطلاء الأساسي	242 ± 7 واحد
طلاء / طلاء التركيز	≤10 ميكرون
طلاء عدم الدوائر	≤0.7 ٪
التوهين مع فقدان الانحناء الكابل 1 بدوره 1 mandrel 7.5mm 10 المنعطفات 1 mandrel 15mm	1550nm ≤ Δ 0.10 ديسيبل/كم 1550 نانومتر ≤ Δ 0.03 ديسيبل/كم

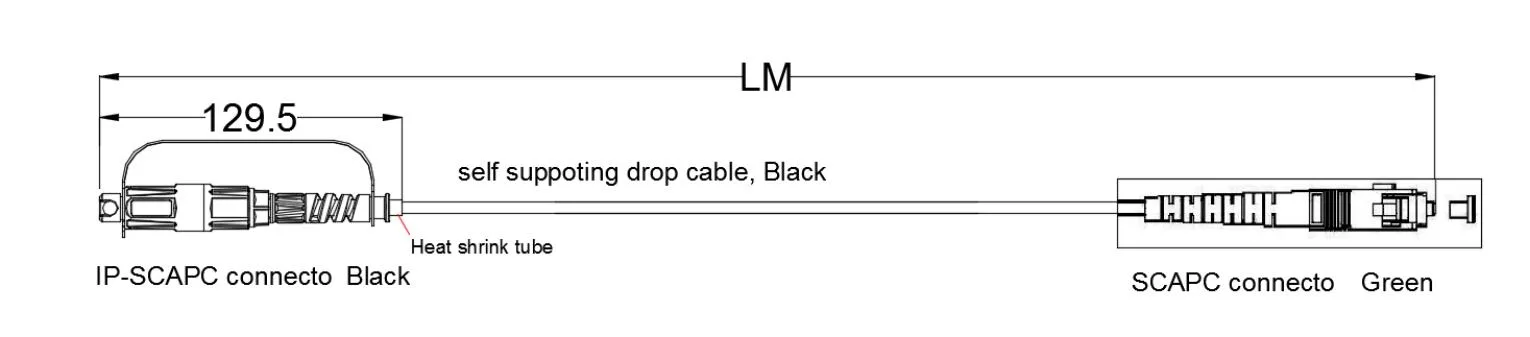

الرسم الأبعاد:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

طَرد:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

متطلبات الحزمة:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

الكلمات الساخنة: 5x2mm مقاوم للماء كابل Mini SC/APC موصل التصحيح البصري
