وصف المنتج

طلب:

● أنظمة FTTX/FTTH

● تطبيقات Ethernet

● روابط CATV

● توزيع الإشارة البصرية

● الشبكات البصرية السلبية (PON)

● العمود الفقري ، التطبيقات الأفقية والمصادقة

● صناديق طرفية إسقاط خالصة

● المناطق الخارجية ؛ بيئة قاسية

سمات:

● فقدان إدخال منخفض ، وفقدان عائد مرتفع.

● جيد في التكرار والتبادل.

● إدراج 100 ٪ ، فقدان العودة ، نهاية الوجه و.

● التفتيش التداخل.

● التحمل الميكانيكي الممتاز.

● الامتثال لـ Telcordia GR-326-Core.

● يضمن الأداء العالي والموثوقية في إدارة الكابلات البصرية.

● التثبيت السريع والسهل وإعادة التكوين.

● معالجة بسيطة ، لا حاجة إلى أداة خاصة.

● IP68 مقاومة للماء.

مواصفات تصحيح الحبل الفني

الإنشاءات	وحدة	الأوصاف
عدد الألياف		Simplex
الطول الموجي	نانومتر	1310/1550
فقدان الإدراج	ديسيبل	≤0.50 (نموذجي: 0.3)
خسارة العودة	ديسيبل	≥55 (APC)
لون سترة الكابل		أسود
قطر الكابل الخارجي	مم	φ5.0 (± 0.2)
وضع الألياف		الوضع المفرد: G657 A2
مادة سترة الكابل		LSZH (حماية الأشعة فوق البنفسجية ومقاومة الحرائق)
وزن الكابل	كجم/كم	28 （تقريبا）
محتويات الطباعة		قابل للتخصيص
طول	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (التسامح: ± 0.5m)
نوع الموصل		المدخلات: اتفاق Optitap SC/APC
نوع الموصل		الإخراج: اتفاق Optitap SC/APC
درجة مقاومة للماء		IP68
قوة الشد	N	200
درجة حرارة التشغيل	℃	-20 ~ +65

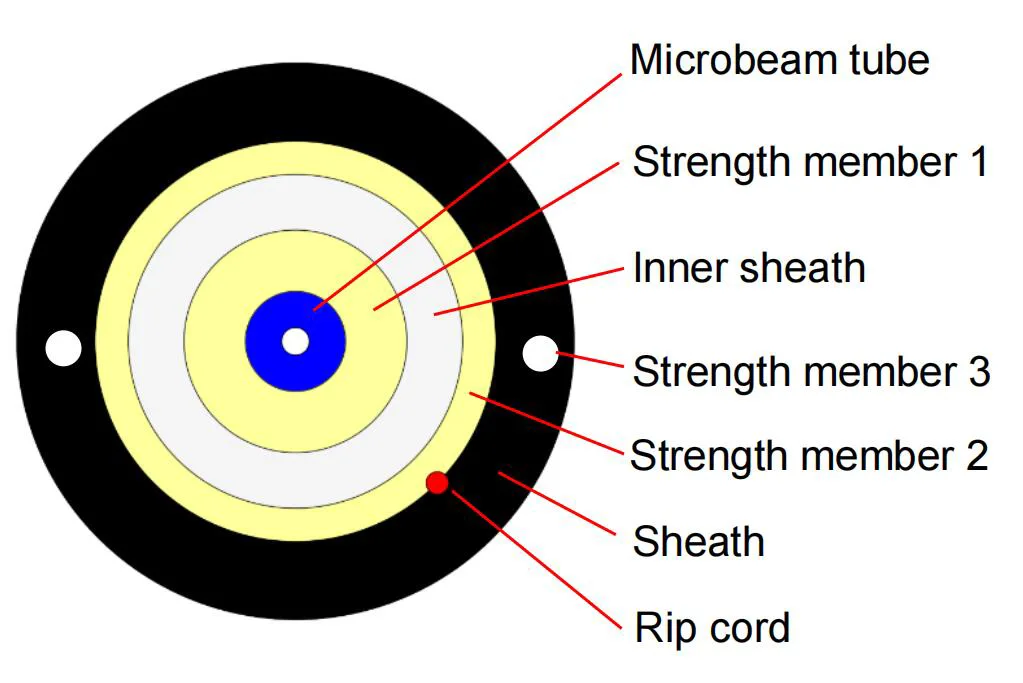

كابل المقطع العرضي

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

حجم بنية الكابل

غرض	محتويات	تحديد
الفيبر	رقم	1
	يكتب	G.657A2
	لون	أزرق
أنبوب ميكروبيم	مادة	LSZH
	لون	أزرق
	قطر (مم)	0.9 ± 0.05
غمد داخلي	قطر (مم)	2.2 ± 0.05
	سمك (مم)	0.4 ± 0.05
	لون	العاج/الأبيض/البيج
	مادة	LSZH
	عضو القوة 1	aramid Yarn 1100d*3
عضو القوة 2	مادة	غزل أراميد
عضو القوة 2	كمية	1100d*7
عضو القوة 3	مادة	لصق FRP
عضو القوة 3	قطر (مم)	0.5*2
الحبل RIP	رقم	1
الحبل RIP	لون	أحمر
غمد	مادة	LSZH (حماية الأشعة فوق البنفسجية ومقاومة الحرائق)
	قطر (مم)	5.0 ± 0.2
	سمك (مم)	1.1 ± 0.1
	لون	أسود
وزن الكابل	كجم/كم	28 ± 3

أداء كابل الألياف الضوئية

يجب أن تكون جميع خصائص ألياف الكابلات (ألياف الكابل النهائي) ، على الأقل ، وفقًا لتوصية ITU-T G.657A2 ويجب أن تكون على النحو التالي.

غرض	مواصفة
نوع الألياف	وضع واحد
مادة الألياف	السيليكا المخدر
معامل التوهين @ 1310 نانومتر @ 1383nm @ 1490nm @ 1550 نانومتر @ 1625nm بعد تكوين الكابل @ 1310 نانومتر @ 1550 نانومتر	≤ 0.36 ديسيبل/كم ≤ 0.36 ديسيبل/كم ≤ 0.25 ديسيبل/كم ≤ 0.22 ديسيبل/كم ≤ 0.25 ديسيبل/كم ≤ 0.36 ديسيبل/كم ≤ 0.22 ديسيبل/كم
الطول الموجي قطع الكابل	≤ 1260 نانومتر
الطول الموجي للتشتت صفر	1300 ~ 1324 نانومتر
المنحدر صفر تشتت	≤ 0.092 ps/(nm2.km)
PMD @ 1550 نانومتر	≤0.1 ps/km1/2
تشتت لوني @ 1285 ~ 1330 نانومتر @ 1271 ~ 1360 نانومتر @ 1550 نانومتر @ 1625 نانومتر	≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km)
قطر حقل الوضع @ 1310 نانومتر	8.5-9.3um
خطأ تركيز Core / Clad	≤ 0.5 واحد
قطر الكسوة	125.0 ± 0.7 واحد
الكسوة غير الدائرية	≤5 ٪
قطر الطلاء الأساسي	242 ± 7 واحد
طلاء / طلاء التركيز	≤10 ميكرون
طلاء عدم الدوائر	≤0.7 ٪
التوهين مع فقدان الانحناء الكابل 1 بدوره 1 mandrel 7.5mm 10 المنعطفات 1 mandrel 15mm	1550nm ≤ Δ 0.10 ديسيبل/كم 1550 نانومتر ≤ Δ 0.03 ديسيبل/كم

نطاق درجة حرارة التطبيق

نطاق درجة حرارة التشغيل	: -20 ℃ إلى +65 ℃
نطاق درجة حرارة التخزين / النقل	: -20 ℃ إلى +65 ℃
نطاق درجة حرارة التثبيت	: -20 ℃ إلى +65 ℃

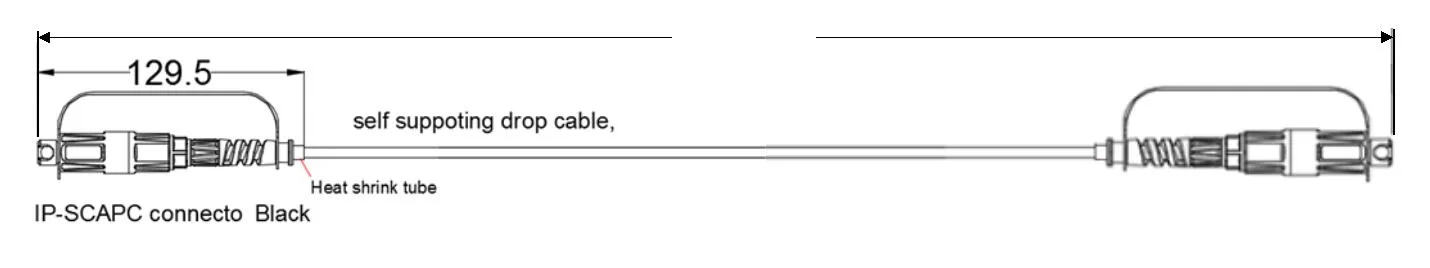

الرسم الأبعاد

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

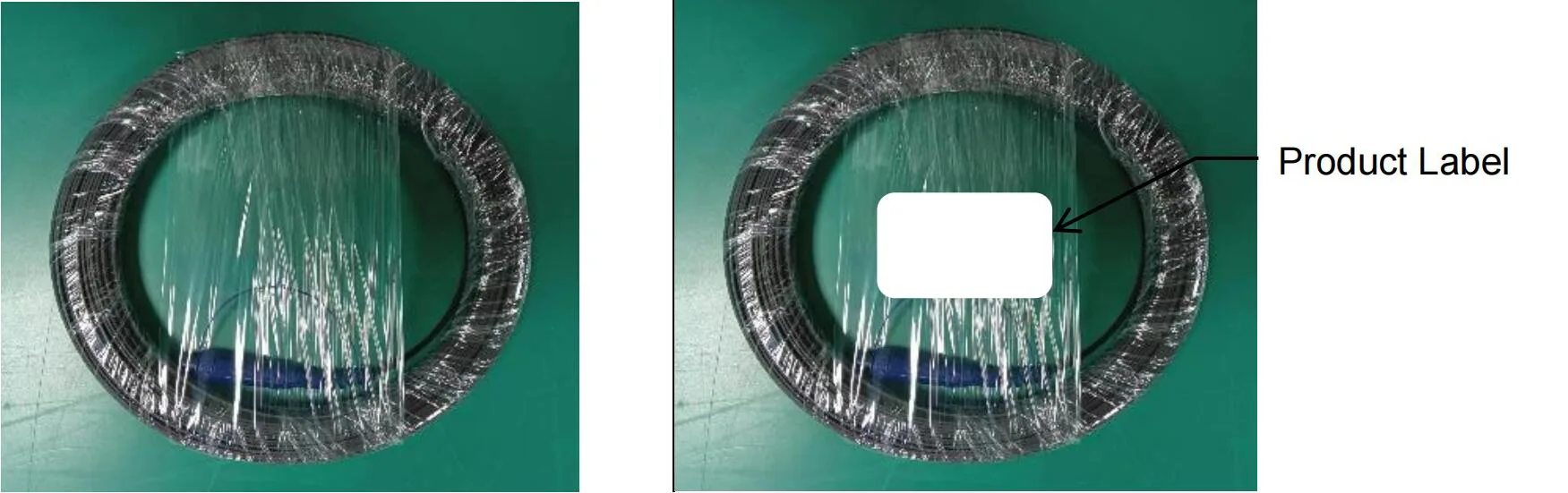

طَرد

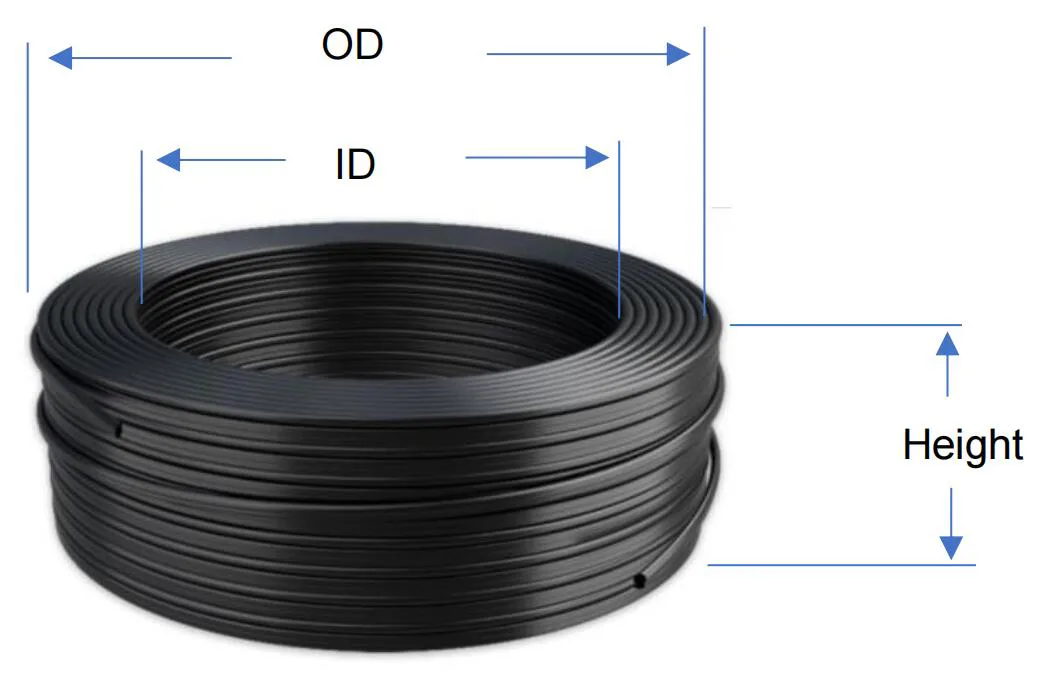

لف ملف الألياف:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
