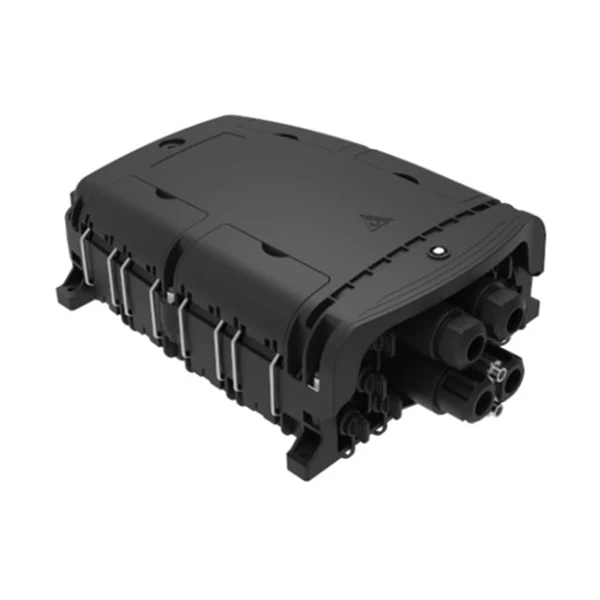

مربع توزيع الكابلات البصرية الألياف المقاومة للماء

أن G.652

خصائص بصري واحد الفيبر

IEC 60794-1-1

كبلات الألياف الضوئية الجزء 1-1: عام المواصفات العامة

IEC 60794-1-2

كابلات الألياف الضوئية الجزء 1-2: عام إجراء اختبار الكابل البصري المواصفات

نموذج: XB-8QX

تحديد

ملاحظة

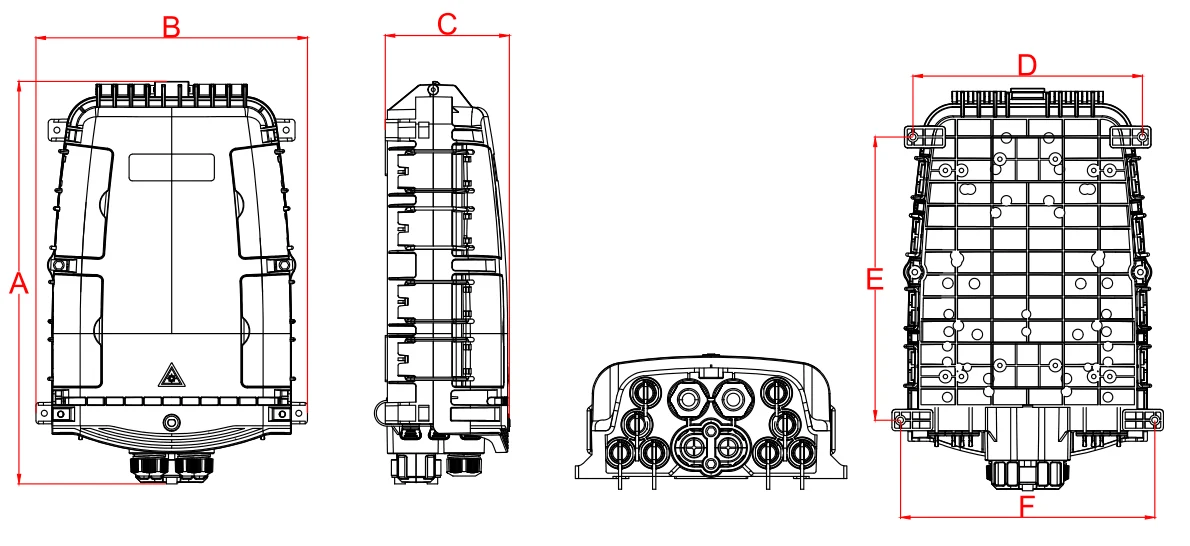

خارجي البعد (مم)

378*255*116 (a*b*c)

تثبيت وضع ثقب (مم)

215*266*239 (d*e*f)

لون

أسود

قابل للتخصيص

مقاس وكمية ثقب الكابل البصري

1 دخول الكابل البصري البيضاوي ، 2 فرع إدخالات الكابلات الضوئية و 8 محولات مسبقة

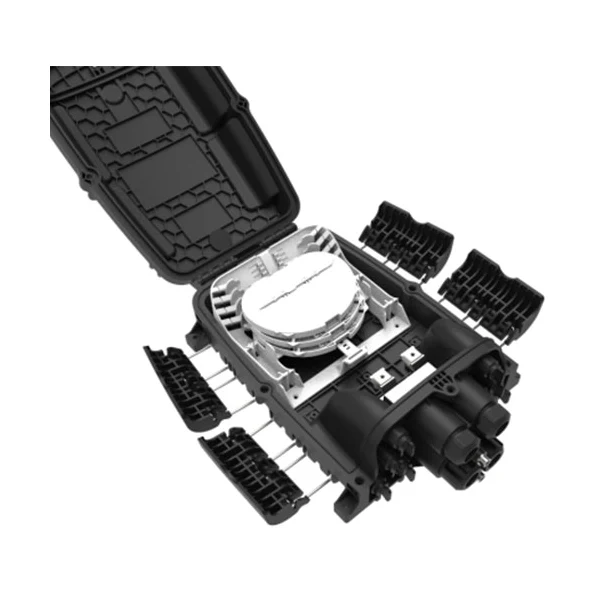

الانصهار السعة (الحد الأقصى)

48

الدرج A ، 12x4 = 48 ، 2 طبقات من غلاف حماية لصق للحرارة.

96

الدرج C ، 12x8 = 96 ، طبقة واحدة من غلاف حماية لصق للحرارة.

96

الدرج D ، الدرج E ، 24 × 4 = 96 ، 2 طبقات من غلاف حماية لصق للحرارة.

128

الدرج F ، 16x8 = 128 ، طبقة واحدة من غلاف حماية لصق للحرارة.

136

كحد أقصى = 1E+7F = 24+7*16 = 136

ميكررو PLC Splitter

1x2

الحجم الخشن: 60 × 7 × 4 مم.

يمكن تثبيتها في النوع A والنوع E علبة الربط ، 1 جهاز كمبيوتر لكل علبة الربط.

1x4

1x8

1*16

الحجم الخشن: 60x12x4mm.

يمكن تثبيتها في النوع A-1 ، والنوع E-1 علبة الربط ، 1 جهاز كمبيوتر لكل علبة الربط.

الفيبر قطر الكابل من UNCUT

يمر من خلال الميناء (مم)

φ18

* ملاحظة: قدم نوع وقطر الكبل الضوئي عند الشراء ، لمطابقة قابس الختم المناسب لضمان أداء الختم.

الفيبر البعد الكابل لمنفذ الكابل الفرع (مم)

φ18

IP مستوى الحماية

IP68

القابلية للاشتعال

HB (تقليدي)

يمكن تخصيصها حسب متطلبات

حيادي اختبار رذاذ الملح (NSS)

48 ح
