كابل ألياف بصرية أحادي الأنبوب غير معدني 73 غمد خفيف الوزن ومضاد للقوارض

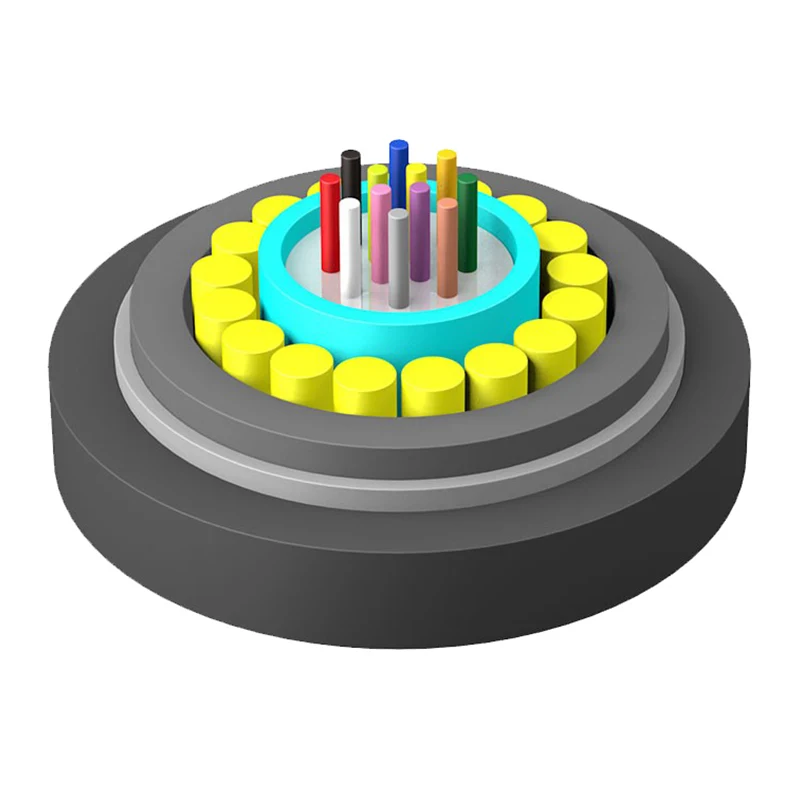

إن هيكل كابل الألياف الضوئية المضاد للقوارض خفيف الوزن غير المعدني ذو الأنبوب الواحد 73 هو وضع الألياف الضوئية أحادية الوضع أو الألياف الضوئية متعددة الأوضاع في أنبوب فضفاض مصنوع من مادة البوليستر ذات المعامل العالي، ويتم تعبئة الأنبوب بمركب مقاوم للماء. تتم إضافة مادة مانعة للماء إلى الأنبوب السائب لضمان الأداء المقاوم للماء للكابل البصري. يتم تغليف الأنبوب السائب بقضيب FRP، ويتم بثق طبقة من الغلاف الداخلي من البولي إيثيلين على قلب الكابل. بعد أن يتم لف حزام FRP طوليًا، يتم بثق الغلاف الخارجي من البولي إيثيلين لتشكيل كابل.

إرسال استفسار

وصف المنتج

يدمج كبل الألياف الضوئية المضاد للقوارض ذو الأنبوب غير المعدني 73 غمد خفيف الوزن والمضاد للقوارض من Orientalfiber أليافًا ضوئية أحادية الوضع أو متعددة الأوضاع في أنبوب فضفاض من البوليستر عالي المعامل مملوء بمركب مانع للماء. يتم تقوية الأنبوب السائب بقضبان FRP وملفوف بأغلفة داخلية وخارجية من البولي إيثيلين. يوفر هذا البناء الموثوقية الميكانيكية والمرونة والحماية الممتازة ضد العوامل البيئية، بما في ذلك القوارض والتعرض للأشعة فوق البنفسجية.

من خلال الجمع بين التصميم خفيف الوزن والخصائص الميكانيكية والحرارية القوية، يدعم هذا الكابل التركيبات طويلة الأمد في البيئات الداخلية والخارجية. قطرها الصغير وبنيتها المرنة تجعل من السهل التعامل معها ونشرها مقارنة بالكابلات المدرعة القياسية.

الميزات الرئيسية

الأداء الميكانيكي والحراري: يحافظ الكابل على سلامته تحت الضغط الجانبي والانحناء وتقلبات درجات الحرارة.

مقاومة وقوة التحلل المائي: تقاوم المواد الشيخوخة والتدهور الكيميائي، مما يطيل عمر الكابل.

مركب خاص لملء الأنبوب: يحمي الألياف من الإجهاد ودخول الماء.

تصميم مقاوم للقوارض: تعمل تقوية FRP والدرع الشريطي على تقليل خطر تلف القوارض، مما يقلل من تكاليف الصيانة.

المقاومة للأشعة فوق البنفسجية والبيئة: تحمي أغلفة البولي إيثيلين من الأشعة فوق البنفسجية والظروف الخارجية القاسية.

قطر خفيف الوزن وصغير: يبسط التثبيت في المساحات الضيقة ويقلل من متطلبات هيكل الدعم.

التثبيت المرن: تتيح النعومة والمرونة سهولة التوجيه في القنوات أو التطبيقات المدفونة مباشرة.

المواصفات الفنية

الامتثال للمعايير: YDT 769-2010، IEC 60794-1

نوع الألياف: وضع واحد أو وضع متعدد

الغلاف: طبقات داخلية وخارجية من البولي إيثيلين

التعزيز: قضيب FRP مع شريط FRP

العزل المائي: أنبوب فضفاض مملوء بمركب مانع للماء، ومواد تعبئة الكابلات، وأشرطة مانعة للماء

القطر والوزن: صغير الحجم وخفيف الوزن لسهولة التركيب

نطاق درجة الحرارة: -40 درجة مئوية إلى +70 درجة مئوية للتشغيل

قوة الشد: معززة بلف قضيب FRP

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

المعلمات التقنية

نوع الكابل (زيادة بنسبة 2 ألياف)	عدد الألياف	وزن الكابل (المرجع) (كجم / كم)	قوة الشد المدى الطويل/القصير (ن)	مقاومة السحق المدى الطويل/القصير (N/100mm)	نصف قطر الانحناء ثابت/ديناميكي (مم)
GYQFXTY73-2~12Xn	2 ~ 12	97	600/1500	1000/3000	10/20 د
GYQFXTY73-12~24Xn	14 ~ 24	111
GYQFXTY73-26~36Xn	26 ~ 36	148

درجة حرارة التخزين/التشغيل: -40 درجة مئوية -+70 درجة مئوية

الخصائص البصرية

نوع الألياف	التوهين (+20 درجة مئوية)				عرض النطاق الترددي		الفتحة العددية	الطول الموجي لقطع الكابل lectcc
نوع الألياف	@ 850 نانومتر	@ 1300 نانومتر	@ 1310 نانومتر	@ 1550 نانومتر	@ 850 نانومتر	@ 1300 نانومتر	الفتحة العددية	الطول الموجي لقطع الكابل lectcc
G.652	---	---	.360.36 ديسيبل/كم	.22 ديسيبل/كم	---	---	---	≥1260 نانومتر
G.655	---	---	.40.40 ديسيبل/كم	.230.23 ديسيبل/كم	---	---	---	≥1450 نانومتر
50/125 ميكرومتر	.33.3 ديسيبل/كم	.21.2 ديسيبل/كم	---	---	≥500 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.200 ± 0.015NA	---
62.5/125 ميكرومتر	.53.5 ديسيبل/كم	.21.2 ديسيبل/كم	---	---	≥200 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.275 ± 0.015NA	---

ملحوظة:

أ. تشير اللاحقة Xn إلى نوع الألياف

ب. يتم تحديد ترتيبات الألوان للألياف والأنبوب في جدول تحديد الألوان

ج. يجب ألا يتم تخزين كابل الألياف الضوئية المضاد للقوارض أحادي الأنبوب غير المعدني ذو 73 غلافًا خفيف الوزن في البيئة الخارجية لأكثر من 6 أشهر من أجل الحفاظ على حالة بكرة الكابل الجيدة

التطبيق: القناة / الجوي

التطبيقات

يعتبر كابل الألياف البصرية Orientalfiber Uni-tube غير المعدني 73 غمد خفيف الوزن والمضاد للقوارض مثاليًا لـ:

شبكات الاتصالات: تركيبات ألياف الشبكات طويلة المدى والمحلية.

الوصلات الصناعية الأمامية: النقل بالسكك الحديدية والطرق السريعة وأنظمة الطاقة الكهربائية.

الإضاءة الخارجية والبنية التحتية: متانة عالية ضد الأشعة فوق البنفسجية والقوارض والضغوط البيئية.

أنظمة البث والراديو: نقل إشارات موثوق لشبكات الراديو والتلفزيون.

المزايا على المنافسين

تصميم خفيف الوزن: أسهل في النقل والتركيب من الكابلات المدرعة التقليدية.

مقاومة القوارض: يعمل قضيب وشريط FRP على حماية قلب الكابل، مما يقلل من احتياجات الصيانة.

تعزيز العزل المائي: توفر المركبات الخاصة وطبقات منع الماء حماية فائقة للرطوبة.

النشر المرن: يعمل نصف قطر الانحناء الصغير والنعومة على تبسيط التوجيه عبر القنوات والمساحات الضيقة.

موثوقية العلامة التجارية: Orientalfiber هي شركة تصنيع مقرها الصين ولديها أربعة مصانع متخصصة وخبرة مشروعات عالمية مثبتة.

مثال لحالة العالم الحقيقي

في مشروع النقل بالسكك الحديدية الحضري الأخير، تم نشر كابلات Orientalfiber Uni-tube غير المعدنية 73 غمد لأنظمة الإشارة والاتصالات. يسمح قطرها الصغير ووزنها الخفيف بالتركيب السريع على طول الأنفاق ذات المساحة المحدودة، بينما يضمن قضيب FRP ومركب منع الماء بقاء الألياف محمية ضد الإجهاد الميكانيكي ودخول الرطوبة.

التعليمات

Q1: هل يمكن استخدام هذا الكابل للتركيبات الداخلية والخارجية؟

ج1: نعم، يسمح الغلاف الخارجي المصنوع من البولي إيثيلين وغطاء FRP المقاوم للقوارض بالتركيب في القنوات، والسيناريوهات المدفونة مباشرة، وإعدادات الإضاءة الخارجية.

س2: كيف يعمل تحت التعرض للأشعة فوق البنفسجية؟

A2: الغلاف الخارجي PE مقاوم للأشعة فوق البنفسجية، مما يضمن الأداء المستقر حتى تحت أشعة الشمس الطويلة.

س3: ما هي أنواع الألياف المدعومة؟

A3: يمكن دمج كل من الألياف أحادية الوضع ومتعددة الأوضاع وفقًا لمتطلبات الشبكة.

س 4: هل Orientalfiber مورد موثوق به للمشاريع الدولية؟

ج4: نعم، تُستخدم منتجات Orientalfiber على نطاق واسع في مشاريع الاتصالات المحلية والأجنبية، مع شهادات ISO9001 وISO45001 ومراجعات العملاء الإيجابية.

لماذا تختار كابل غلاف 73 غير معدني من Orientalfiber Uni-tube

بالنسبة لمسؤولي المشتريات ومهندسي الشبكات، يوفر هذا الكابل مزيجًا من الموثوقية الميكانيكية والحماية من القوارض والعزل المائي وسهولة التركيب، مما يجعله خيارًا عمليًا لمشاريع الشبكات المتوسطة والكبيرة الحجم. إن قدرات التصنيع الشاملة لشركة Orientalfiber، بما في ذلك أربعة مصانع وحلول الألياف الضوئية كاملة الطيف، توفر للمشترين الثقة في الجودة والتسليم والأداء على المدى الطويل.
