أحادي الأنابيب غير المعدنية كابل الألياف الضوئية المضادة للألياف

يتم وضع الألياف ، الوضع المفرد أو متعدد الأوضاع ، في وضع أنبوب فضفاض للمعامل العالية PETG. تمتلئ الأنابيب بمركب ملء مقاوم للماء. فوق الأنبوب ، يتم تطبيق مواد حجب الماء للحفاظ على ماء الكبل. ولف أشرطة البلاستيك المقوى بالألياف (FRP). يتم الانتهاء من كابل الألياف الألياف غير المعدنية أحادي الأنابيب مع غمد البولي إيثيلين (PE).

إرسال استفسار

وصف المنتج

صفات

يوفر دقة السيطرة على طول الألياف الزائدة أداءً ميكانيكياً ودرجة حرارة عالية للكابل

أنبوب فضفاض عالي القوة مقاوم للتحلل المائي

مركب ملء الأنبوب الخاص يضمن حماية حرجة للألياف

مقاومة الضغط الجانبية للغاية والمرونة

ضمنت طبقة من التفاف FRP قوة الشد للكابل ، لها حماية جيدة للحوض السائبة

يمتلك الغمد الخارجي للبولي إيثيلين قدرة عالية على الأشعة فوق البنفسجية

كابل عازلة بالكامل ، أثناء التثبيت والتأريض غير مطلوب ، يلغي أي تأثير أو كابل إلكتروني

المعايير

يتوافق كابل GYQFXTY مع YD/T 769-2010 القياسي بالإضافة إلى IEC 60794-1.

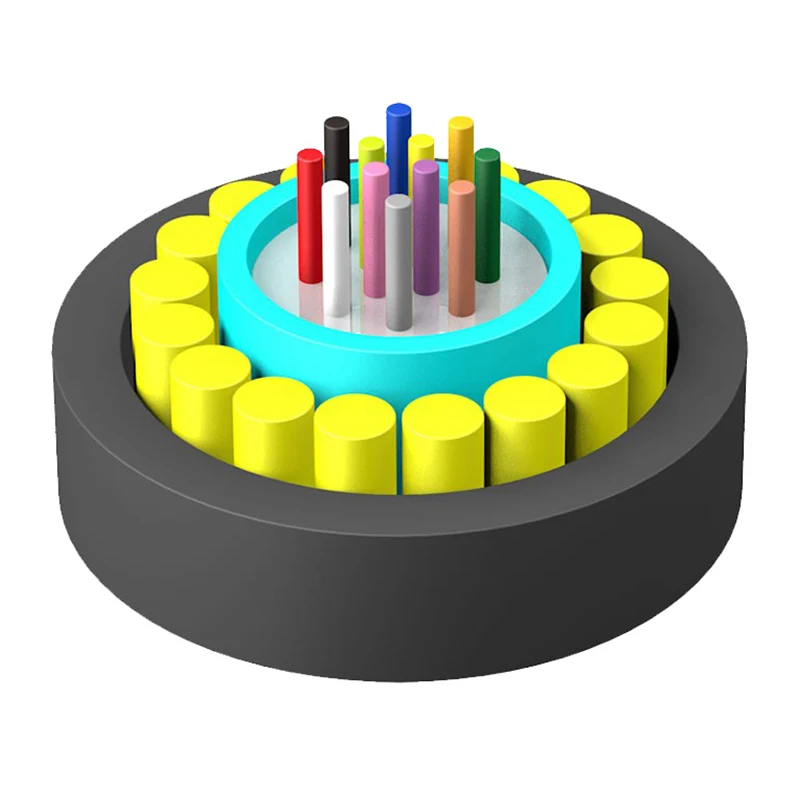

رسم هيكل

1. الألياف

2. أنبوب أنبوب

3.FRP

4.Tube ملء المواد

5.Cable ملء المواد

6.PE غمد الخارجي

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

المعلمات الفنية

نوع الكابل (زاد من 2 ألياف)	عدد الألياف	وزن الكابل (المرجع) (كجم/كم)	قوة الشد طويل/قصير المدى (ن)	سحق المقاومة طويل/قصير المدى (N/100mm)	دائرة نصف قطرها الانحناء ثابت/ديناميكي (مم)
GYQFXTY-2 ~ 12xn	2 ~ 12	66	600/1500	300/1000	10d/20d
GYQFXTY-14 ~ 18XN	14 ~ 18	79
GYQFXTY-26 ~ 36XN	26 ~ 36	86

درجة حرارة التخزين/التشغيل: -40 ℃ -+70 ℃

الخصائص البصرية

نوع الألياف	التوهين (+20 ℃)				النطاق الترددي		فتحة عددية	الطول الموجي قطع الكابل λcc
نوع الألياف	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	فتحة عددية	الطول الموجي قطع الكابل λcc
G.652	---	---	≤0.36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · كم	≥500MHz · كم	0.200 ± 0.015 بالفعل	---
62.5/125µm	≤3.5db/km	≤1.2db/km	---	---	≥200MHz · كم	≥500MHz · كم	0.275 ± 0.015 بالفعل	---

ملحوظة:

أ. اللاحقة XN تشير إلى نوع الألياف

ب. يتم تحديد ترتيبات الألوان للألياف والأنبوب في جدول تعريف الألوان

ج. لا ينبغي أن يخزن كابل الألياف الضوئي الألياف غير المعدني أحادي الأنابيب في البيئة الخارجية لأكثر من 6 أشهر من أجل الحفاظ على حالة الكبل الجيدة

التطبيق: قناة/جوية
