مربع توزيع الكابلات البصرية الألياف المسبقة المتصلة GFS-8SX

1. عام

1.1 الوصف

يوفر مربع التوزيع البصري المسبق مسبقًا كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، اتصالًا سريعًا وموثوقًا ، وحماية وإدارة جيدة لشبكة FTTX.

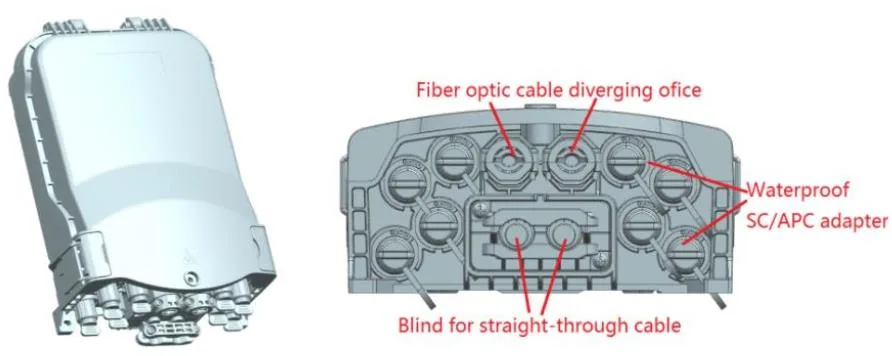

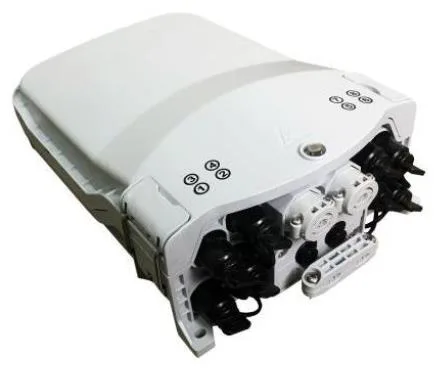

ظهور GFS-8SX

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

1.3 بيئة التطبيقات

2. الخصائص

1. تصميم الهيكل المتقدم ، التشغيل السهل والتوجيه المعقول.

2. المادة: PC+ABS.

3.

4. مستوى الحماية حتى IP65.

5. 1 إدخال الكابل البصري البيضاوي ، 2 إدخالات كابل بصري فرع و 8 محولات مسبقة المتصلة.

6. أنواع مختلفة من صواني لصق متوفرة.

7. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

8. يمكن تجهيزه مع صينية تخزين كابل إسقاط لتلبية تخزين كابل مستدير 50 ​​مترًا 5 مم.

3. المواصفات

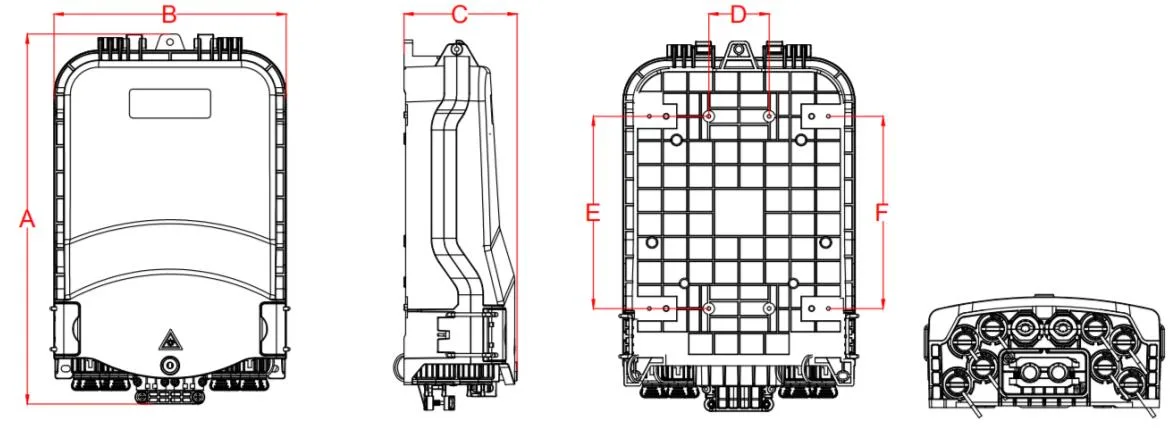

3.1 المواصفات الميكانيكية

4. التكوين

المعلمات البصرية الرئيسية

المعلمات البصرية الموضحة في الجدول أعلاه هي قيم افتراضية ، ويمكن تخصيصها وفقًا للمتطلبات.

5. صورة المنتج

5.1 طرق كابل المنتج:

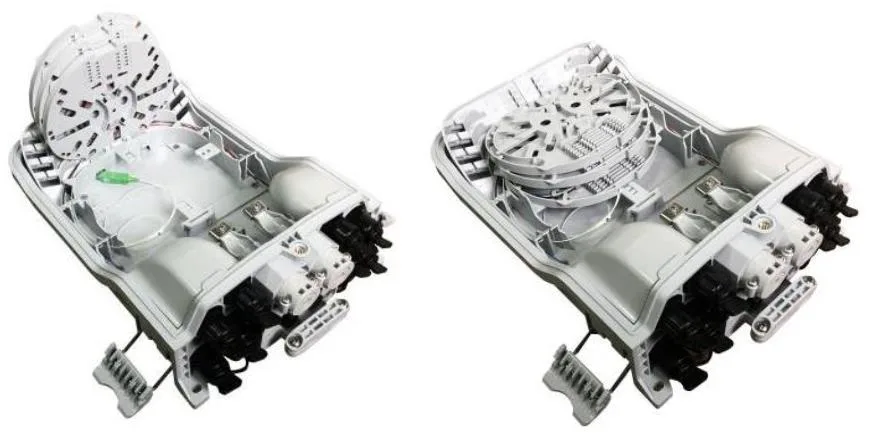

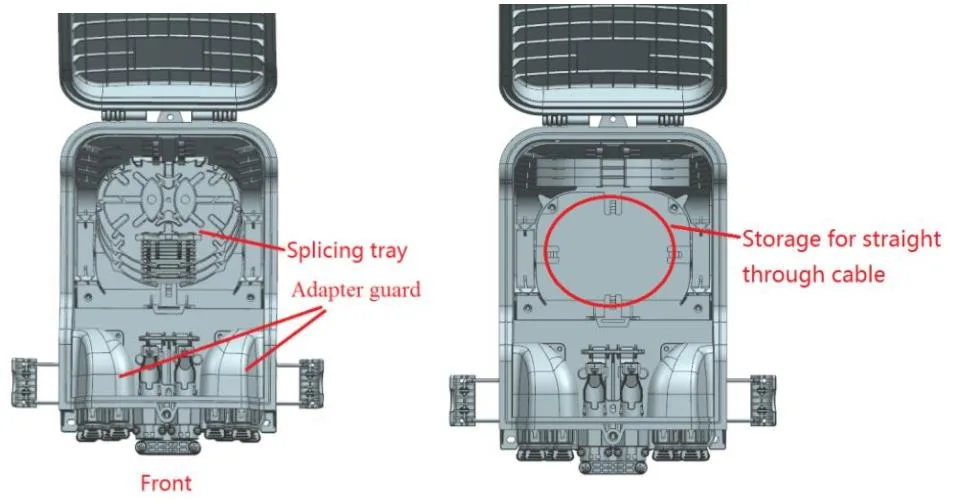

5.2 التكوين

التثبيت السريع ، التثبيت ، وختم الكبل الضوئي مباشرة مع القابس السريع.

5.3 تشعب الكابلات البصرية الألياف

5.4 طرق كابل المنتج

DIGRAM GFS-8SX التوجيه

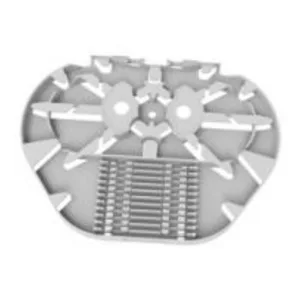

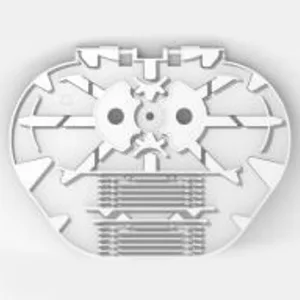

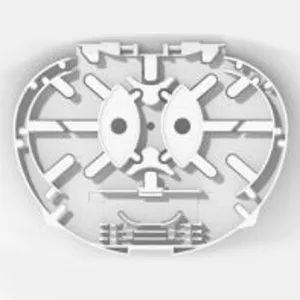

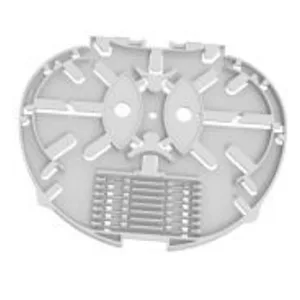

5.5 الربط صينية

غرض	علبة الربط أ	علبة الربط ب	درج الصينية A-1
الأبعاد (H* ث*د ، مم)	134*104*8	134*104*4	134*104*8
الوزن الصافي (كغ)	0.021	0.015	0.021
صورة
لون	RAL7035	RAL7035	RAL7035
مادة	PC+ABS	PC+ABS	PC+ABS
قدرة الربط من الدرج (النوى)	12 (2 طبقة من حرارة الأكمام الوقائية القابلة للتقلص)	8 (طبقة واحدة من حرارة الأكمام الوقائية القابلة للتقلص)	6 (2 طبقات من حرارة الأكمام الوقائية القابلة للتقلص)
سعة الخائن من صينية (PCS)	1 (PLC 1x2 ، 1 × 4 ، 1x8 ، ألياف 0.9 مم ، 60 × 7 × 4 مم)	/	1 (PLC 1x16 ، ألياف 0.9 مم ، 60 × 12 × 4 مم)
الحد الأقصى (PCS)	4	8	4
الافتراضي (PCS)	1	/	/

ملحوظة:

1. يمكن خلط الصواني المذكورة أعلاه وفقًا للمتطلبات.

2. قواعد التكوين: 1A = 2B = 2C = 1D = 1E

3. أنواع أقراص الألياف تتزايد بشكل مستمر

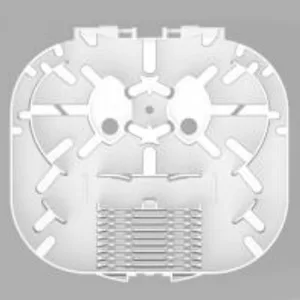

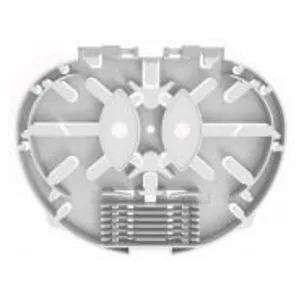

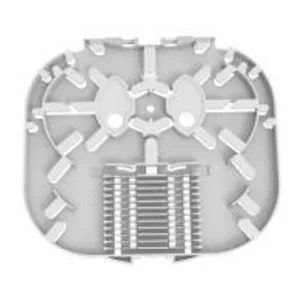

غرض	علبة الربط ج	علبة الربط د	علبة الربط ه	علبة الربط E-1
الأبعاد (H* ث*د ، مم)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
الوزن الصافي (كغ)	0.018	0.024	0.033	0.033
صورة
لون	RAL7035	RAL7035	RAL7035	RAL7035
مادة	PC+ABS	PC+ABS	PC+ABS	PC+ABS
قدرة الربط من الدرج (النوى)	12 (طبقة واحدة من حرارة الأكمام الوقائية القابلة للتقلص)	24 (2 طبقات من حماية الحرارة القابلة للحرارة)	24 (2 طبقات من حماية الحرارة القابلة للحرارة)	18 (2 طبقة من حرارة الحماية القابلة للحرارة)
سعة الخائن من صينية (PCS)	/	/	1 (PLC 1x2 ، 1 × 4 ، 1x8 ، ألياف 0.9 مم ، 60 × 7 × 4 مم)	1 (PLC 1x16 ، ألياف 0.9 مم ، 60 × 12 × 4 مم)
الحد الأقصى (PCS)	8	4	4	4
الافتراضي (PCS)	2	/	/	/

ملحوظة:

1. يمكن خلط الصواني المذكورة أعلاه وفقًا للمتطلبات.

3. قواعد التكوين: 1A = 2B = 2C = 1D = 1E

3. أنواع أقراص الألياف تتزايد بشكل مستمر

5.6 الملحقات

لا.	اسم الجزء	صورة مرجعية	وحدة	كمية	ملاحظة
1	المستخدمون	/	أجهزة الكمبيوتر	1	في
2	تقرير اختبار الخائن	/	أجهزة الكمبيوتر	1	في

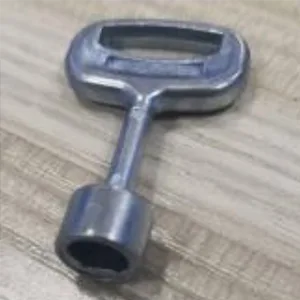

3	مفتاح		أجهزة الكمبيوتر	1	نوع "D"

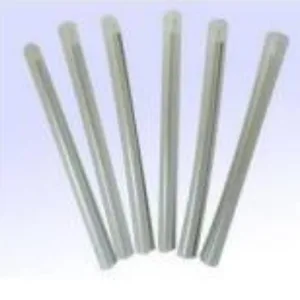

4	غلاف الحماية القابل للارتفاع الحراري		أجهزة الكمبيوتر	8	L = 45mm
5	التعادل كابل النايلون		أجهزة الكمبيوتر	10	3x100mm

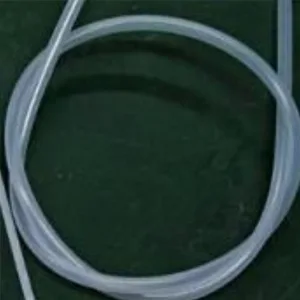

6	أنبوب حماية الألياف العارية		أجهزة الكمبيوتر	1	OD4MM × 50 سم

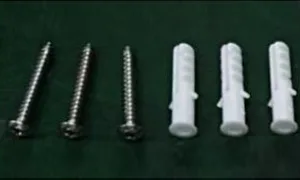

7	مجموعة مثبتة على الحائط		تعيين	1	اختياري كطلب العميل. (المكونات البلاستيكية الموسعة φ7.5x40mm ، مسامير Phillips للنزعة الذاتية M5x40mm.)

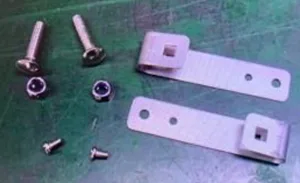

8	مجموعة مثبتة على القطب		تعيين	10	اختياري كطلب العميل

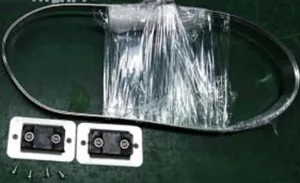

9	طقم مثبت على الجوية		تعيين	10	اختياري كطلب العميل
10	إسقاط صينية تخزين الكابلات		تعيين	10	اختياري كطلب العميل

6. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي الفينيل متعدد البروم (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE).

7. التثبيت

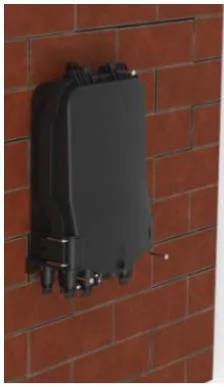

7.1. تركيب مثبت على الحائط

قم بتدريب 3 ثقوب في الجدار وفقًا للبعد في الجدول 2 ، ضع قابس التمدد φ7.5*40 ، ضع المربع لمطابقة الثقوب واستخدام البراغي لتثبيتها.

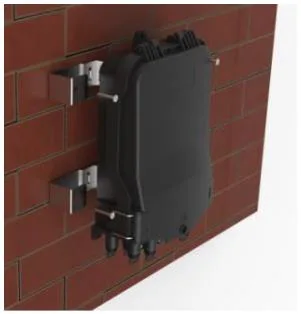

التثبيت المثبت على الحائط

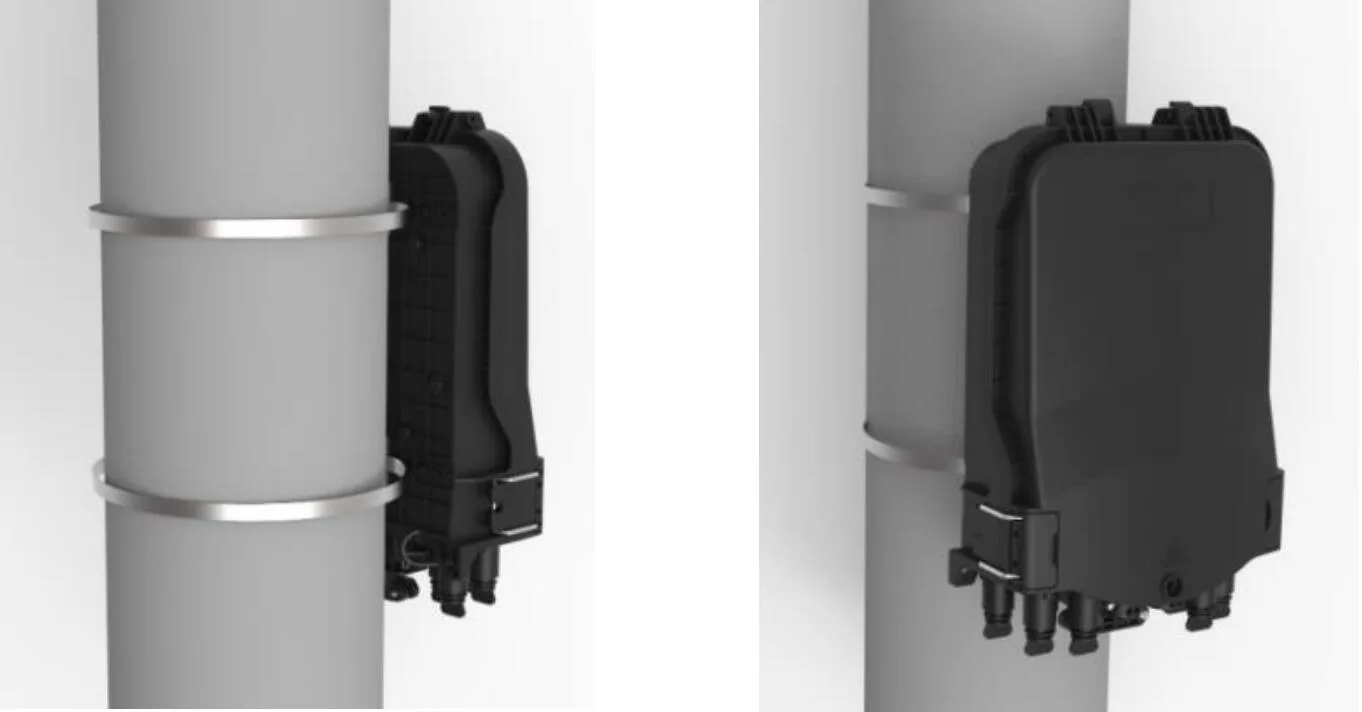

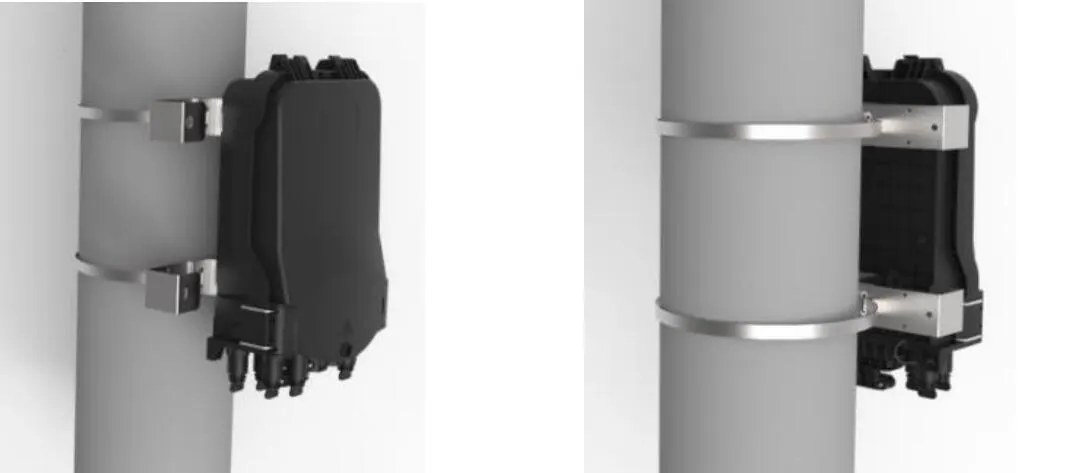

7.2. تركيب مثبت على القطب

مرر حلقة الطوق من خلال فتحة اللوحة الخلفية وأصلحها على عمود الاتصالات السلكية واللاسلكية

تركيب القطب

7.3 الهيكل العلوي

اربط الاثنين المثبتان على هيكل العلوم المعلقة على السلك ، ثم تم تثبيته ، منع سقوط العلبة.

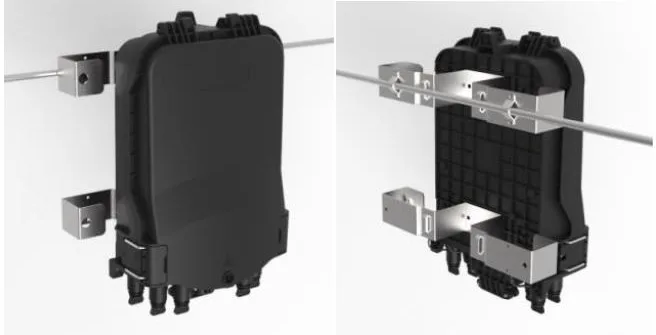

الهيكل العلوي

7.4 التثبيت المثبت على الحائط (مع صينية تخزين الكابلات)

حفر 4 ثقوب في الجدار وفقًا لبعد فتحة تركيب درج تخزين الكابلات ، ضع قابس التمدد φ 7.5 * 40 ، ضع الصندوق لمطابقة الثقوب ، وربطه بالمسامير.

التثبيت المثبت على الحائط (مع صينية تخزين الكابلات السقوط)

7.5 تثبيت مثبت على القطب (مع صينية تخزين الكابلات)

قم بتمرير حزام الفولاذ المقاوم للصدأ من خلال فتحة صينية تخزين كابل الإسقاط وإصلاحه على القطب مع مشبك.

التثبيت المثبت على القطب (مع صينية تخزين الكابلات السقوط)

7.6 التثبيت المثبت على الهواء (مع صينية تخزين الكابلات السقوط)

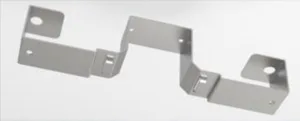

استخدم اللوحة المعدنية الصغيرة لإصلاح مربع التوزيع إلى الرسول.

التثبيت المثبت على الجوية (مع صينية تخزين الكابلات السقوط)

8. موصل التشغيل

8.1 محول مسبقًا - A （E）

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

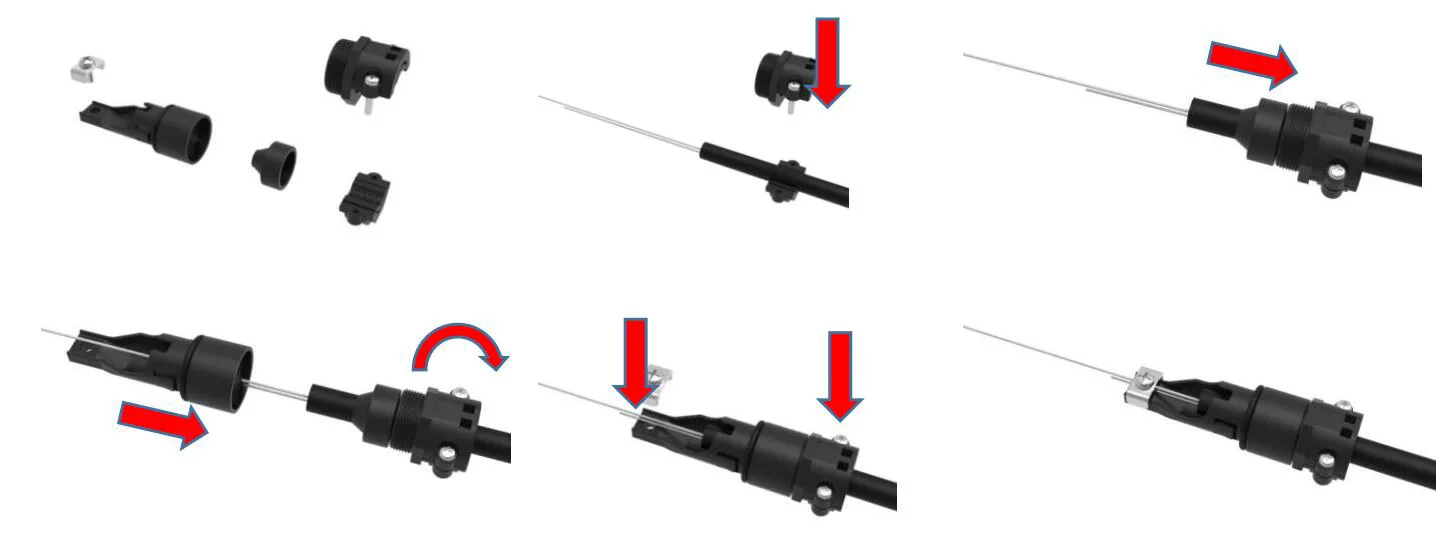

8.2 محول مسبق متصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

8.3 محول مسبق متصل - ج

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

8.4 محول مسبق متصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

8.5 محول متصل مسبقًا - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

8.6 محول متصل مسبقًا -F

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.

8.7 محول مسبق متصل - ز

9. حزمة
