1. عام

1.1 الوصف

يوفر مربع التوزيع البصري المسبق مسبقًا كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، اتصالًا سريعًا وموثوقًا ، وحماية وإدارة جيدة لشبكة FTTX.

نوع الإنتاج	تصنيف
GFS-8BY و -1	مربع توزيع كابل الألياف البصرية الألياف المسبقة

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

أن G.652	خصائص الألياف الضوئية ذات الوضع الواحد
IEC 60794-1-1	كابلات الألياف الضوئية الجزء 1-1: المواصفات العامة العامة
IEC 60794-1-2	كابلات الألياف الضوئية الجزء 1-2: إجراء اختبار الكابل البصري المواصفات العامة

1.3 بيئة التطبيقات

غرض	قيمة
درجة حرارة التشغيل	-40 درجة مئوية ～+65 درجة مئوية
درجة حرارة التثبيت	-5 درجة مئوية ～+40 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية ～+65 درجة مئوية
الضغط الجوي	70 ～ 106kpa
الرطوبة النسبية	≤93 ％ (+40 ℃)

2. الخصائص

1. يتم لحام القشرة السفلية والغطاء العلوي عن طريق لحام الصفيحة الساخنة ، والتي لا يمكن فصلها.

2. المادة: ص.

4. مستوى الحماية حتى IP68.

5. تم تجهيز الجزء الداخلي بـ 1x2 FBT SPLITTER+ 1X8 PLC SPLITTER أو 1X8 PLC Flitter.

6. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

7. يمكن تجهيزه مع صينية تخزين كابل إسقاط لتلبية تخزين كابل دائري بحجم 30 مترًا.

3. المواصفات

3.1 المواصفات الميكانيكية

غرض	تحديد	ملاحظة
مادة السكن	تعديل PP البلاستيك
مادة الملحق المعدنية	الفولاذ المقاوم للصدأ عالية الجودة

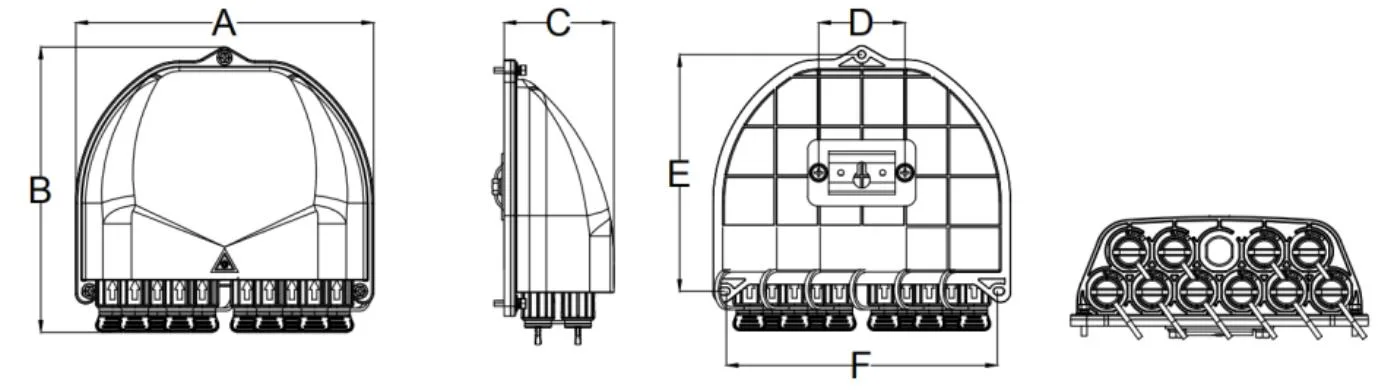

البعد الخارجي (مم)	17117966mm	abc
لون	أسود
موضع ثقب التثبيت (مم)	52142165	دهو
عدد المحولات المسبقة مسبقًا	10	GFS-8BY (1 أحمر ، 1 أزرق ، 8 أسود)
عدد المحولات المسبقة مسبقًا	9	GFS-8BY-1 (1 أحمر ، 8 أسود)
الخائن	1x2 FBT Splitter+ 1x8 PLC Flitter	GFS-8BY ، النسبة الافتراضية من 1x2 FBT الفاصل 70 ٪/30 ٪
الخائن	1x8 PLC Splitter	GFS-8BY-1
درجة IP	IP68
القابلية للاشتعال	UL94-HB	يمكن تخصيصها وفقًا للاحتياجات.
اختبار رذاذ الملح المحايد (NSS)	48H	يمكن تخصيصها وفقًا للاحتياجات.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

4. التكوين

المعلمات البصرية الرئيسية

نموذج	الخائن	(DB)		RL (DB)	(DB)	طريقة الاختبار
نموذج	الخائن	الخائن			مربع التوزيع	طريقة الاختبار
GFS-8BY	12 FBT (90/10) + 18 PLC Splitter ، مع موصل SCAPC	1*2 FBT (90 ٪)	≤8.3	≥55dB	≤1.03	IL: IEC61300-3-4 الطريقة ب RL: IEC61300-3-6 الطريقة 1
	12 FBT (90/10) + 18 PLC Splitter ، مع موصل SCAPC	12 FBT (10 ٪) +1 8 PLC	≤21.7	≥55dB	≤21.9
	12 FBT (80/20) + 18 PLC Splitter ، مع موصل SCAPC	1*2 FBT (80 ٪)	≤1.4	≥55dB	≤1.6
	12 FBT (80/20) + 18 PLC Splitter ، مع موصل SCAPC	12 FBT (20 ٪) +1 8 PLC	≤18.3	≥55dB	≤18.5
	12 FBT (70/30) + 18 PLC Splitter ، مع موصل SCAPC	1*2 FBT (70 ٪)	≤2.1	≥55dB	≤2.3
	12 FBT (70/30) + 18 PLC Splitter ، مع موصل SCAPC	12 FBT (30 ٪) +1 8 PLC	≤16.5	≥55dB	≤16.7
	12 FBT (60/40) + 18 PLC Splitter ، مع موصل SCAPC	1*2 FBT (60 ٪)	≤2.8	≥55dB	≤3.0
	12 FBT (60/40) + 18 PLC Splitter ، مع موصل SCAPC	12 FBT (40 ٪) +1 8 PLC	≤15.2	≥55dB	≤15.4
	12 FBT (50/50) + 18 PLC Splitter ، مع موصل SCAPC	1*2 FBT (50 ٪)	≤3.8	≥55dB	≤4.0
	12 FBT (50/50) + 18 PLC Splitter ، مع موصل SCAPC	12 FBT (50 ٪) +1 8 PLC	≤14.3	≥55dB	≤14.5
GFS-8BY-1	1x8 PLC Splitter ، مع موصل SCAPC	1*8 PLC	≤10.5	≥55dB	≤10.7

المعلمات البصرية الموضحة في الجدول أعلاه هي قيم افتراضية ، ويمكن تخصيصها وفقًا للمتطلبات.

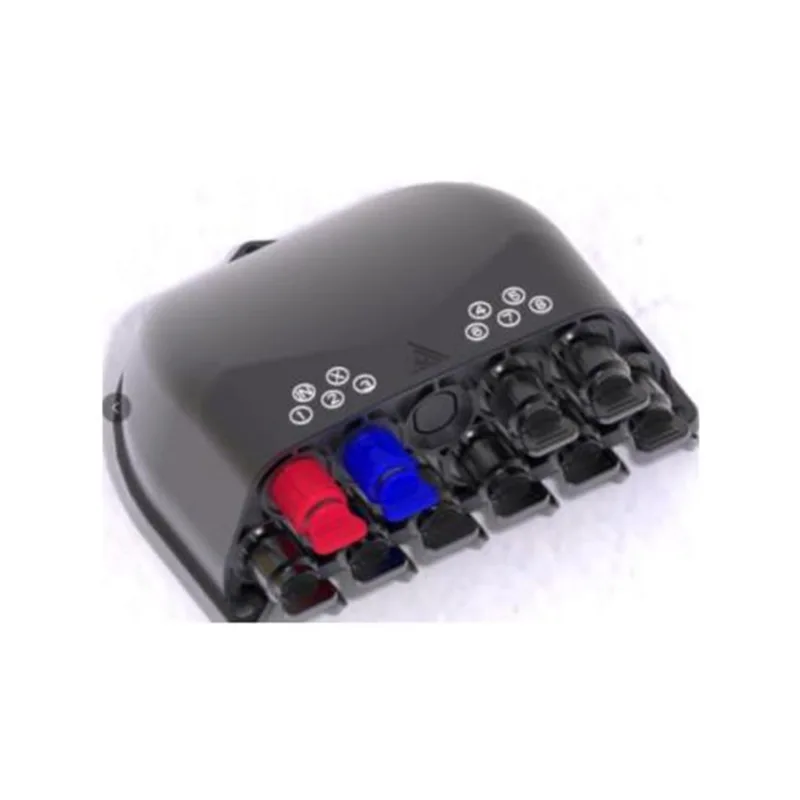

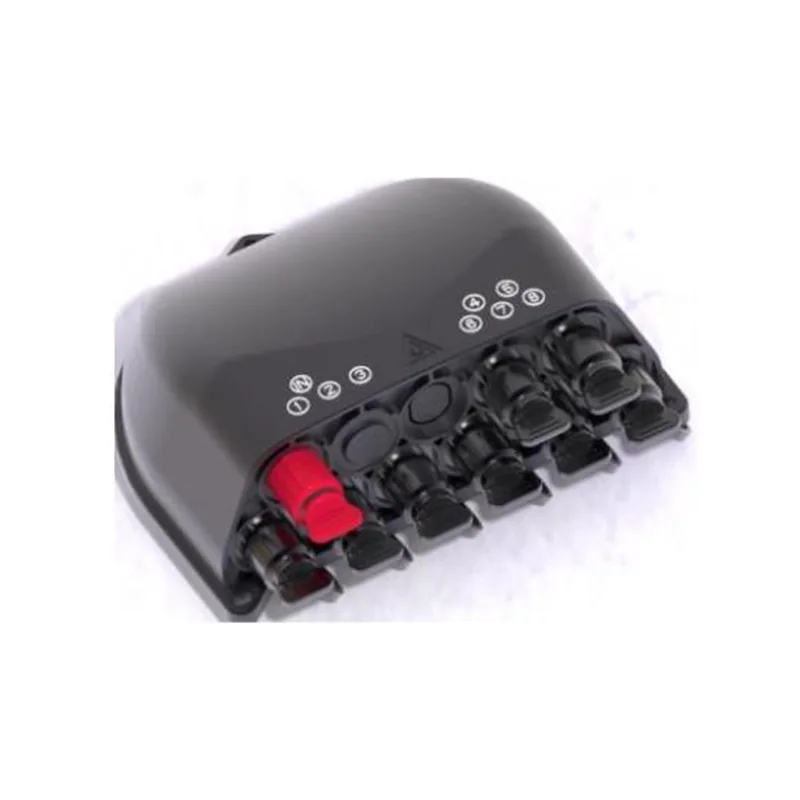

5. صورة المنتج

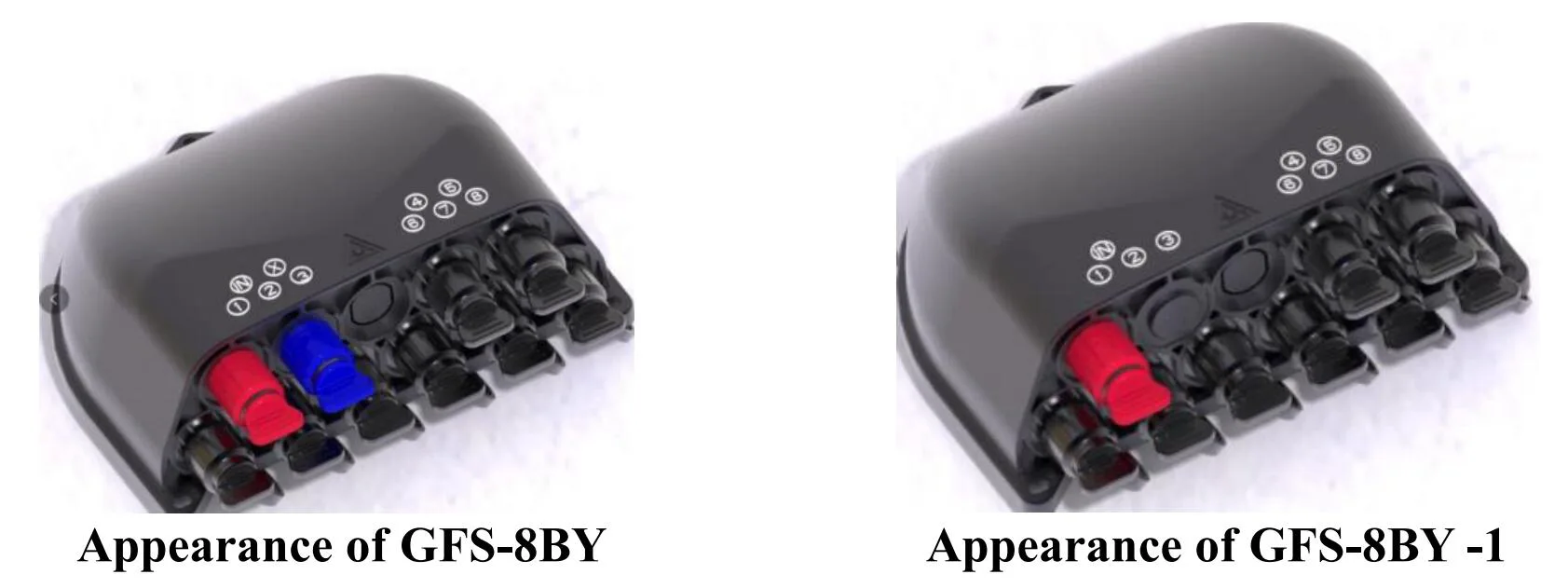

5.1 طرق كابل المنتج:

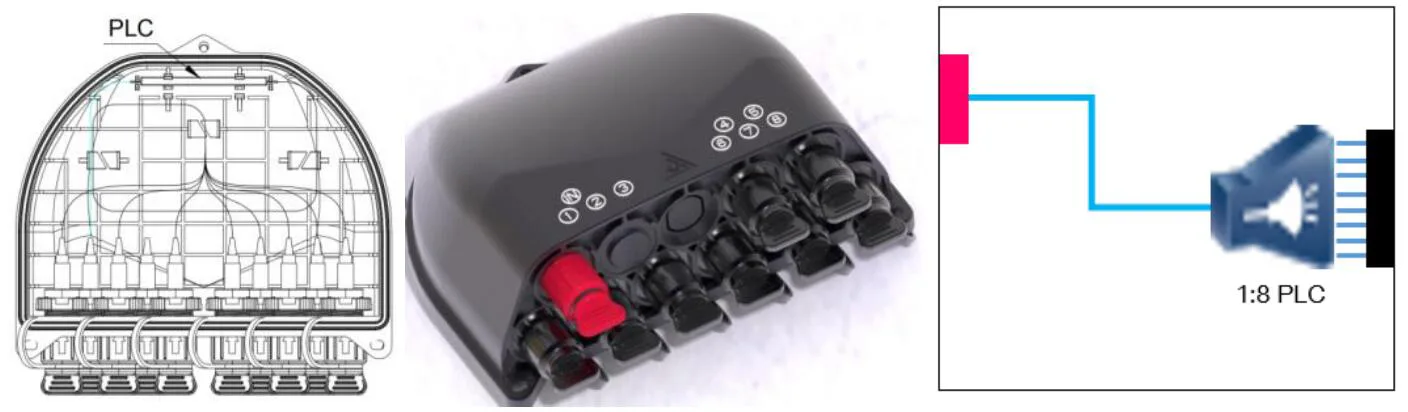

PLC في الأعلى ، FBT في الأسفل

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

GFS-8BY (1 * 2 FBT + 1 * 8 PLC طرق الكابلات

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

GFS-8BY-1 (1 * 8 طرق كابل فاصل PLC)

5.2 التكوين

5.2.1 الأجزاء الرئيسية

لا.	اسم الجزء	وحدة	كمية	ملاحظة
1	قاع المربع	أجهزة الكمبيوتر	1
2	غطاء الصندوق	أجهزة الكمبيوتر	1
3	محول متصل مسبقا	أجهزة الكمبيوتر	10	GFS-8BY
4	محول متصل مسبقا	أجهزة الكمبيوتر	9	GFS-8BY-1
5	splitter1x2 fbt	أجهزة الكمبيوتر	1	تم تثبيته فقط في GFS-8BY
6	splitter1x8 plc	أجهزة الكمبيوتر	1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

5.2.2 الملحقات

لا.	اسم الجزء	صورة مرجعية	وحدة	كمية	ملاحظة
1	المستخدمون	/	أجهزة الكمبيوتر	1	في
2	تقرير اختبار الخائن	/	أجهزة الكمبيوتر	1	في

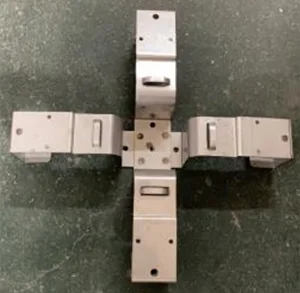

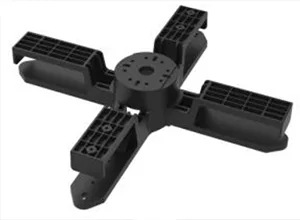

3	مجموعة مثبتة على الحائط		تعيين	1	اختياري مثل العميل طلب
4	مجموعة مثبتة على القطب		تعيين	1	اختياري مثل العميل طلب
4	مجموعة مثبتة على القطب		تعيين	1	اختياري مثل العميل طلب
5	طقم مثبت على الجوية		تعيين	1	اختياري مثل العميل طلب
6	كابل إسقاط علبة التخزين		تعيين	1	اختياري مثل العميل طلب
7	كابل إسقاط علبة التخزين		تعيين	1	اختياري مثل العميل طلب

6. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي فينيل متعدد البروم (PBB) (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE) الحد الأقصى.

7. التثبيت

7.1. تركيب مثبت على الحائط

حفر 3 ثقوب في الجدار وفقًا للبعد ، ضع سدادة التمدد φ7.5*40 ، ضع المربع لمطابقة الثقوب واستخدام البراغي لربطها.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

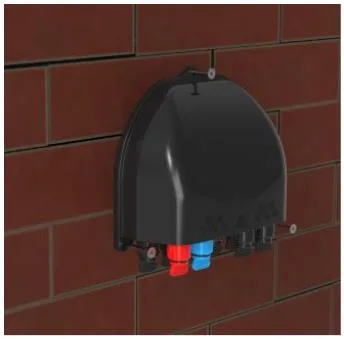

التثبيت المثبت على الحائط

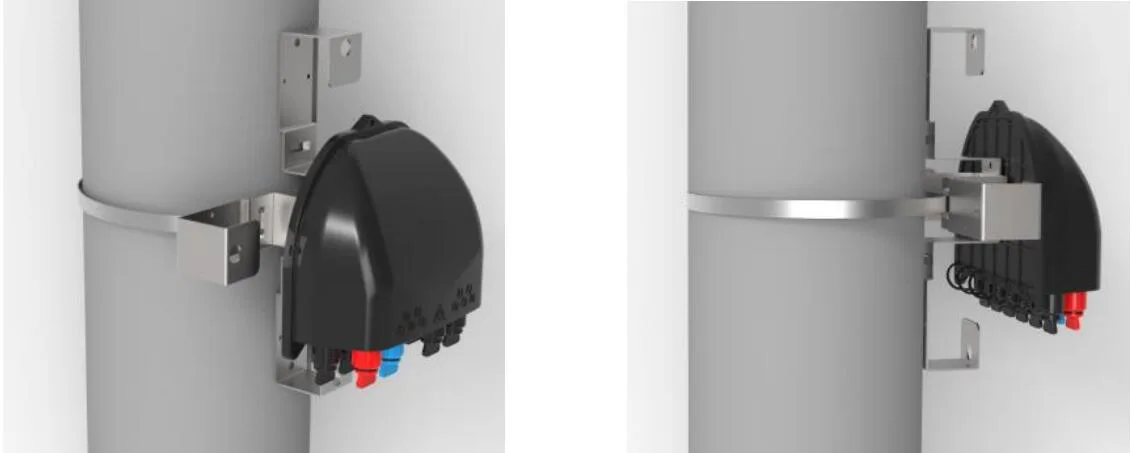

7.2. تركيب مثبت على القطب

مرر حلقة الطوق من خلال فتحة اللوحة الخلفية وأصلحها على عمود الاتصالات السلكية واللاسلكية

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

تركيب القطب

7.3. التثبيت المثبت على الحائط (مع صينية تخزين الكابلات السقوط)

حفر 4 ثقوب في الجدار وفقًا لبعد فتحة تثبيت علبة تخزين الكابلات ، ضع سدادة التوسع φ 8 * 40 ، ضع الصندوق لمطابقة الثقوب ، وربطه مع البراغي.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

التثبيت المثبت على الحائط (مع صينية تخزين كابل إسقاط

7.4. التثبيت المثبت على القطب (مع صينية تخزين الكابلات السقوط)

قم بتمرير حزام الفولاذ المقاوم للصدأ من خلال فتحة صينية تخزين كابل الإسقاط وإصلاحه على القطب مع مشبك.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

التثبيت المثبت على القطب (مع صينية تخزين الكابلات السقوط)

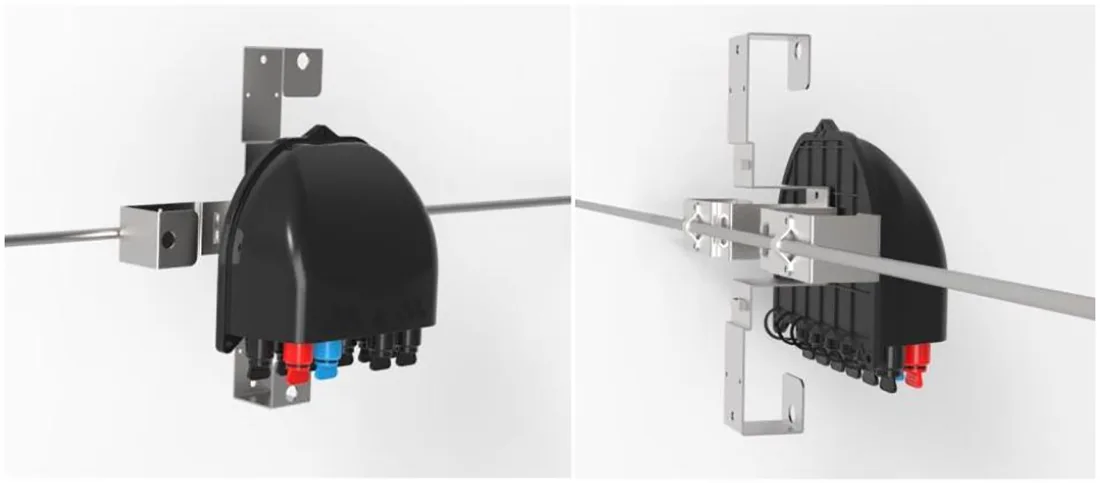

7.5. التثبيت المثبت على الجوية (مع صينية تخزين الكابلات السقوط)

استخدم اللوحة المعدنية الصغيرة لإصلاح مربع التوزيع إلى الرسول.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

التثبيت المثبت على الجوية (مع صينية تخزين الكابلات السقوط)

8. موصل التشغيل

8.1 محول مسبقًا - A （E）

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.2 محول مسبق متصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.3 محول مسبق متصل - ج

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.4 محول مسبق متصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.5 محول متصل مسبقًا - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.6 محول متصل مسبقًا -F

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

9. حزمة

غرض	مادة	الحجم (مم)	كمية	الوزن الإجمالي (كجم)
تعبئة المنتجات المستقلة	كرتون	195x195x95	1	0.7
التعبئة والتغليف الخارجي كرتون	كرتون	810x410x510	40	28.1
ملاحظة: بدون صينية تخزين الكابلات
