مربع توزيع الكابلات البصرية الألياف المسبقة المتصلة GFS-18BYK

1. عام

1.1 الوصف

مربع التوزيع البصري المسبق قبل الاتصال كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، وتوفير اتصال سريع وموثوق به وحماية جيدة وإدارة لـ FTTX شبكة.

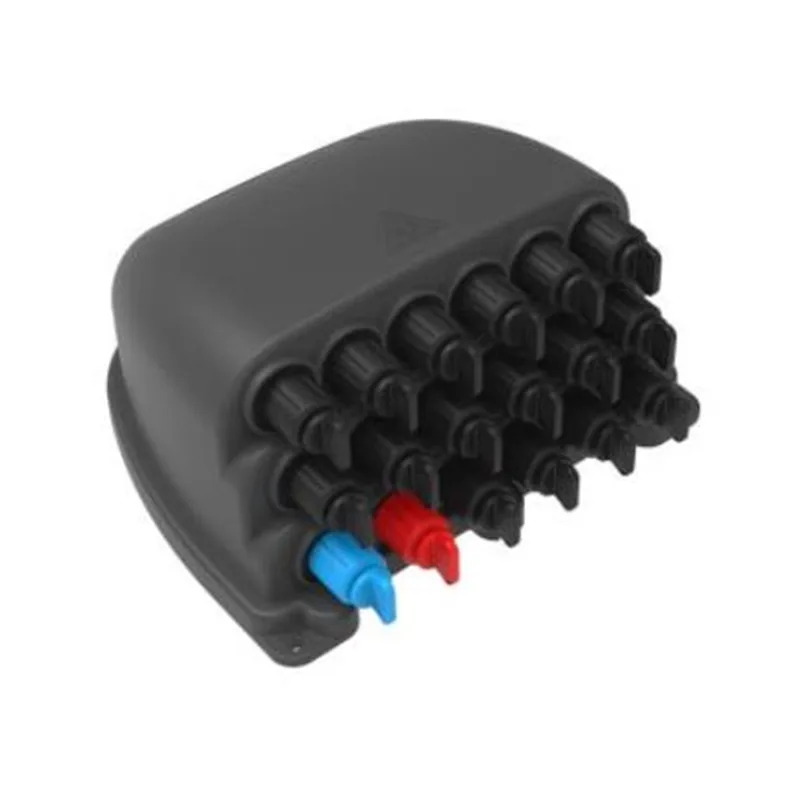

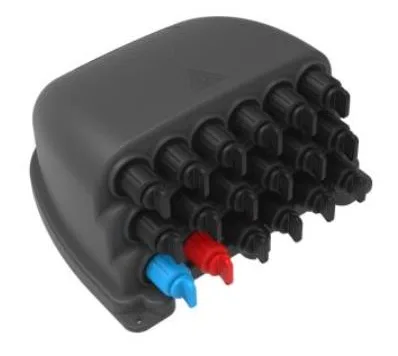

ظهور GFS-18BYK

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

1.3 بيئة التطبيقات

2. الخصائص

1. يتم إصلاح القشرة السفلية والغطاء العلوي مع مسامير ، قابلة للإزالة.

2. المادة: ص.

3.

4. مستوى الحماية حتى IP68.

5. تم تجهيز الجزء الداخلي بـ 1x2 FBT SPLITTER + 1X16 PLC Flitter.

6. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

3. المواصفات

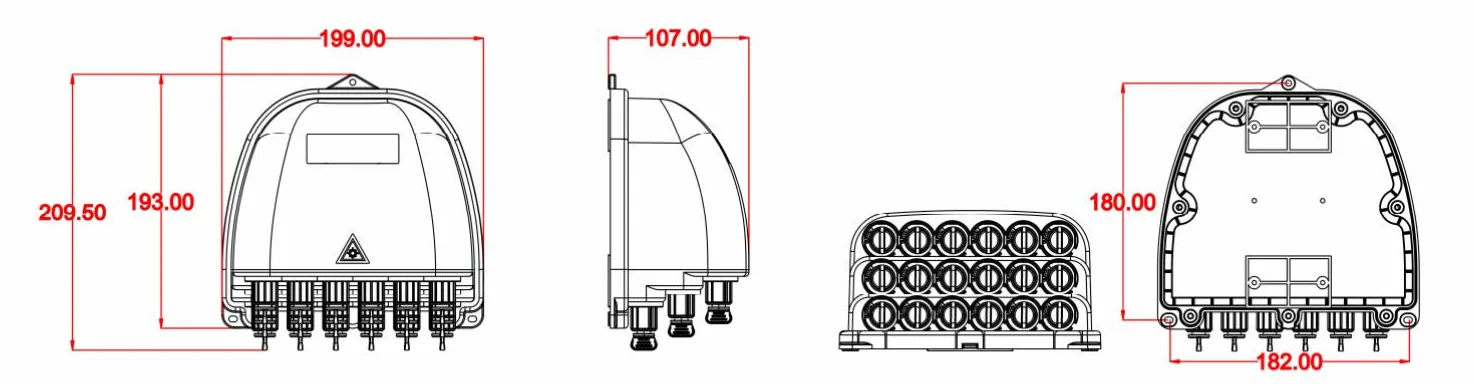

3.1 المواصفات الميكانيكية

3.2 المواصفات البصرية

المعلمات البصرية الموضحة في الجدول أعلاه هي قيم افتراضية ، ويمكن تخصيصها وفقًا للمتطلبات.

4. صورة المنتج

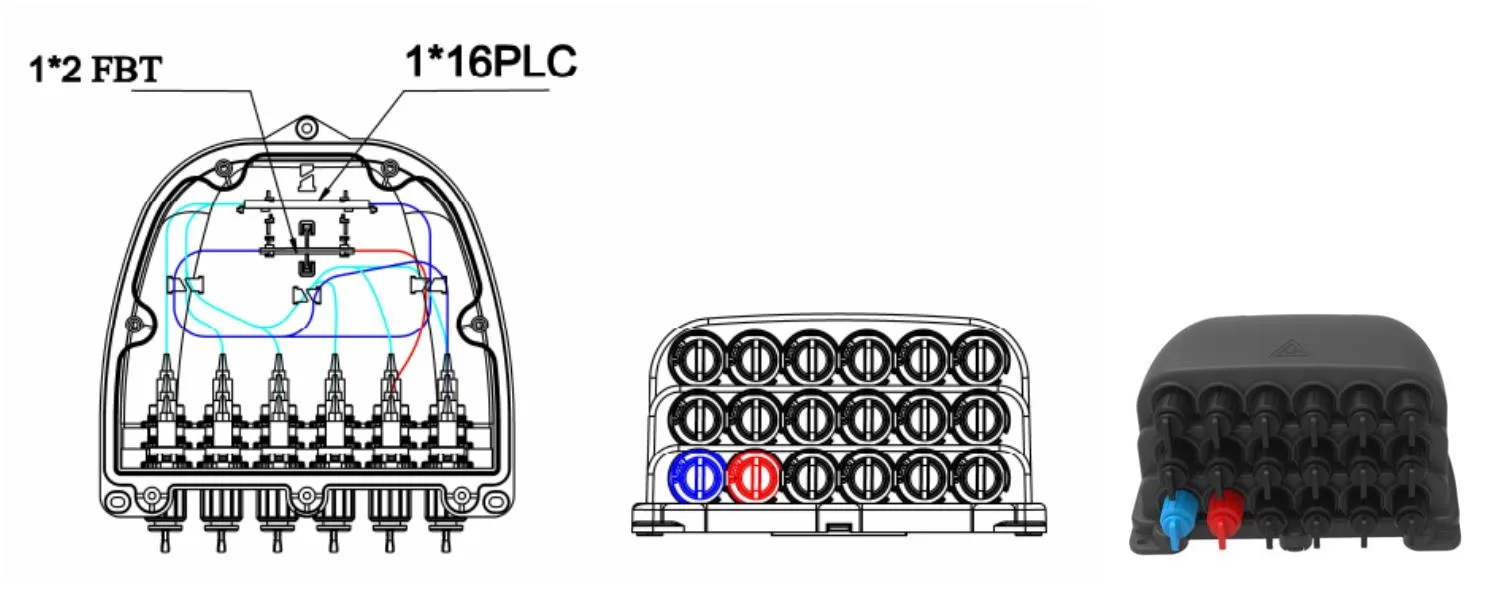

4.1 طرق كابل المنتج:

GFS-18BYK (1 * 2FBT + 1 * 16 BLC طرق الكابل

4.2 التكوين

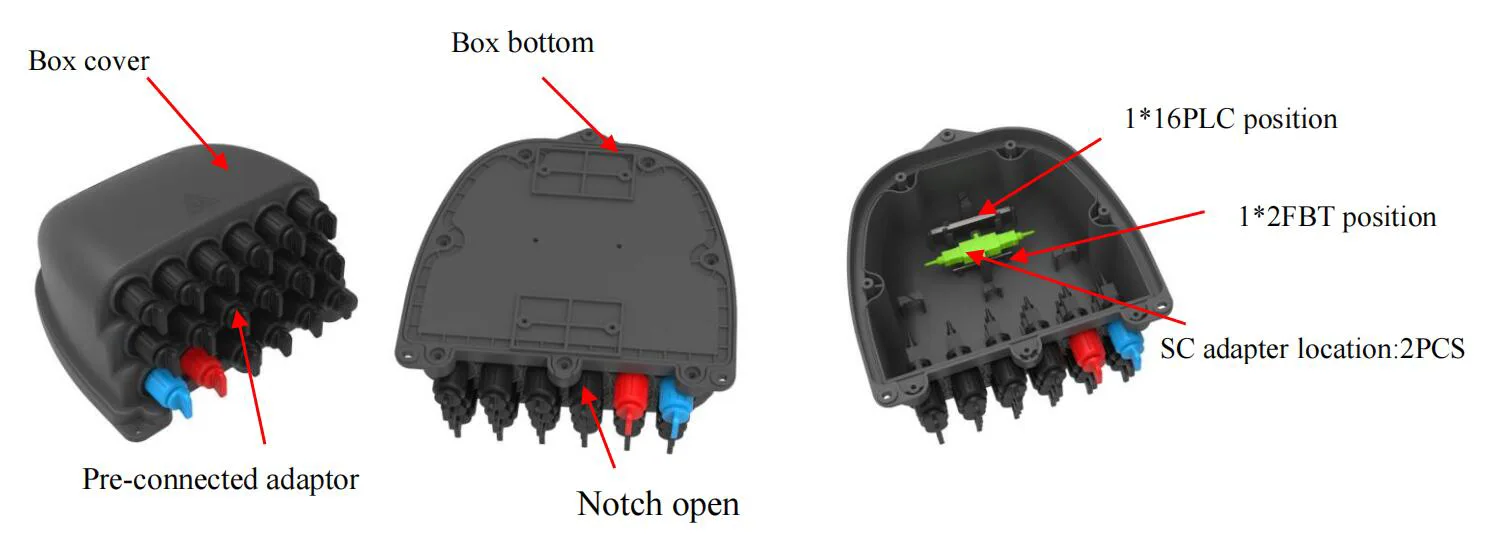

4.2.1 الأجزاء الرئيسية

4.2.2 الملحقات

لا.	اسم الجزء	صورة مرجعية	وحدة	كمية	ملاحظة
1	المستخدمون	/	أجهزة الكمبيوتر	1	في
2	تقرير اختبار الخائن	/	أجهزة الكمبيوتر	1	في
3	مجموعة مثبتة على الحائط		تعيين	1	اختياري كطلب العميل
4	مجموعة مثبتة على القطب		تعيين	1	اختياري كطلب العميل
5	طقم مثبت على الجوية		تعيين	1	اختياري كطلب العميل

5. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي فينيل متعدد البروم (PBB) (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE) الحد الأقصى.

6. التثبيت

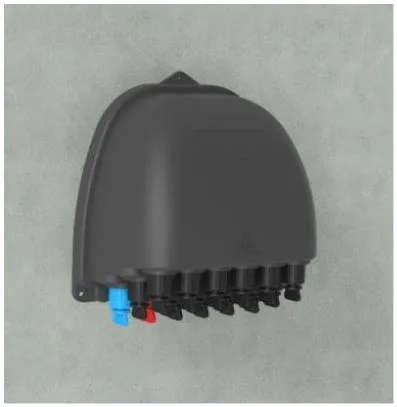

6.1. تركيب مثبت على الحائط

حفر 3 ثقوب في الجدار وفقًا للبعد ، ضع سدادة التمدد φ7.5*40 ، ضع المربع لمطابقة الثقوب واستخدام البراغي لربطها.

التثبيت المثبت على الحائط

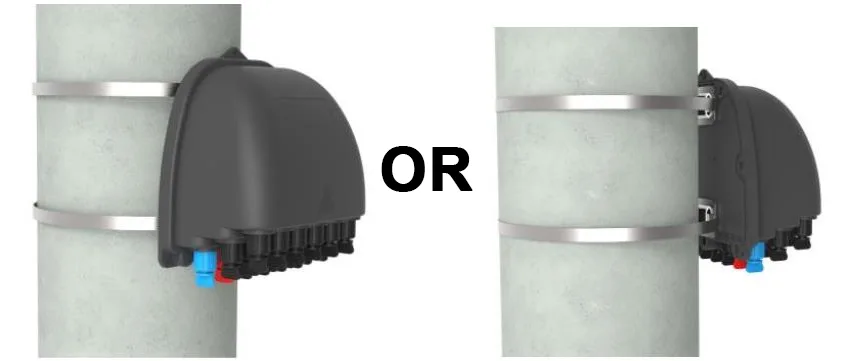

6.2. تركيب مثبت على القطب

مرر حلقة الطوق من خلال فتحة اللوحة الخلفية وأصلحها على عمود الاتصالات السلكية واللاسلكية

تركيب القطب

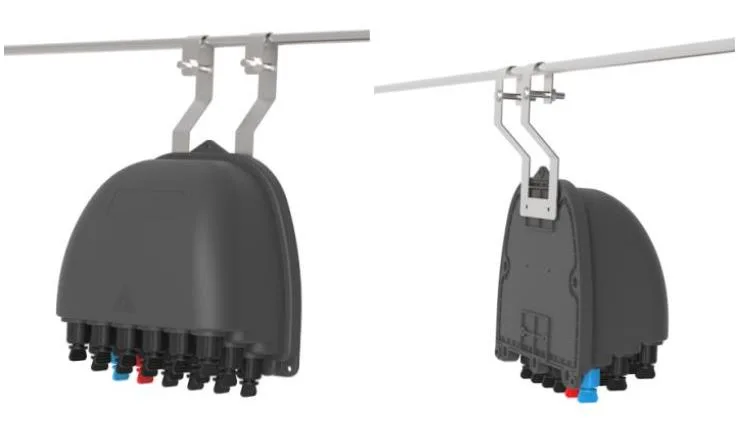

6.3 الهيكل العلوي

اربط الاثنين المثبتان على هيكل العلوم المعلقة على السلك ، ثم تم تثبيته ، منع سقوط العلبة. (الموافقة المسبقة عن علم 6)

تركيب مثبت على القطب

7. تشغيل الموصل

7.1 محول مسبقًا - A （e）

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

7.2 محول مسبق المتواصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

7.3 محول مسبق متصل - ج

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

7.4 محول مسبق المتواصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

7.5 محول مسبق متصل - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

7.6 محول مسبق متصل - SC

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.

8. حزمة
