وصف المنتج

1. عام

1.1 الوصف

يوفر مربع التوزيع البصري المسبق مسبقًا كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، اتصالًا سريعًا وموثوقًا ، وحماية وإدارة جيدة لشبكة FTTX.

نوع الإنتاج	تصنيف
GFS-16SX	مربع توزيع كابل الألياف البصرية الألياف المسبقة

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

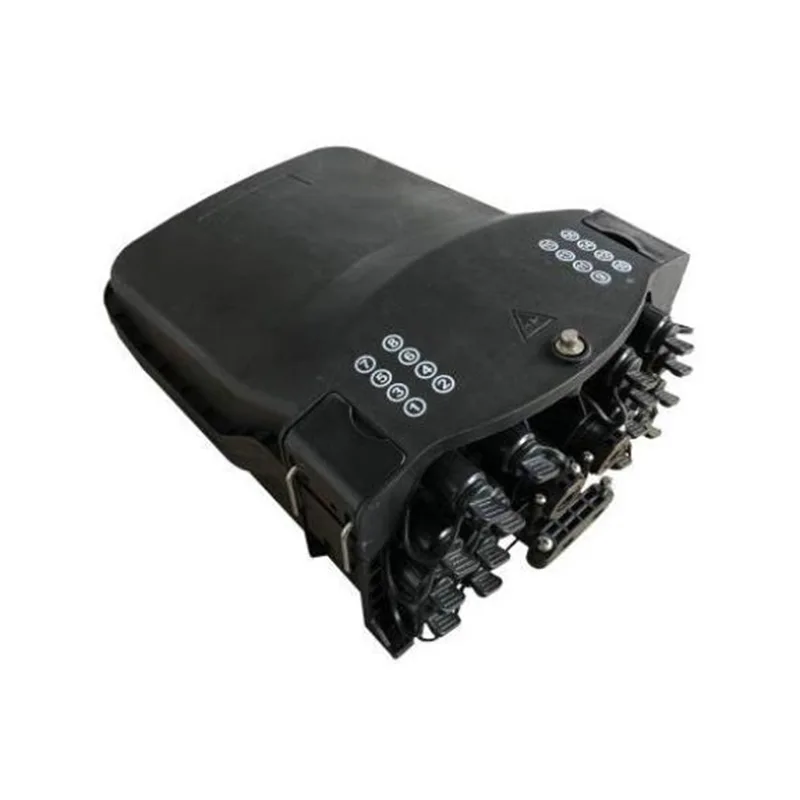

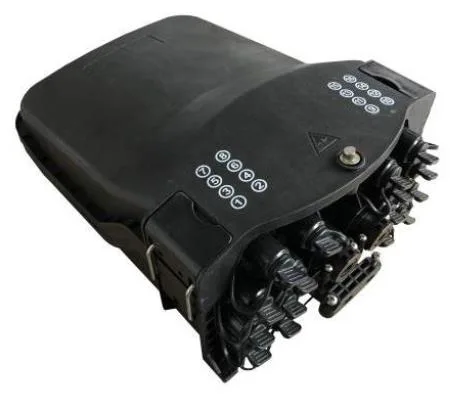

ظهور GFS-16SX

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

أن G.652	خصائص الألياف الضوئية ذات الوضع الواحد
IEC 60794-1-1	كابلات الألياف الضوئية الجزء 1-1: المواصفات العامة العامة
IEC 60794-1-2	كابلات الألياف الضوئية الجزء 1-2: إجراء اختبار الكابل البصري المواصفات العامة

1.3 بيئة التطبيقات

غرض	قيمة
درجة حرارة التشغيل	-40 درجة مئوية ～+65 درجة مئوية
درجة حرارة التثبيت	-5 درجة مئوية ～+40 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية ～+65 درجة مئوية
الضغط الجوي	70 ～ 106kpa
الرطوبة النسبية	≤93 ％ (+40 ℃)

2. الخصائص

1. تصميم الهيكل المتقدم ، التشغيل السهل والتوجيه المعقول.

2. المادة: PP+GF.

4. مستوى الحماية حتى IP65.

5. 1 إدخال الكابل البصري البيضاوي ، 2 إدخالات كابل بصري فرع و 16 محولات مسبقة.

6. مجموعة متنوعة من صواني لصق متوفرة.

7. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

8. يمكن تجهيزه مع صينية تخزين كابل إسقاط لتلبية تخزين كابل مستدير 50 مترًا 5 مم.

3. المواصفات

3.1 المواصفات الميكانيكية

غرض	تحديد	ملاحظة

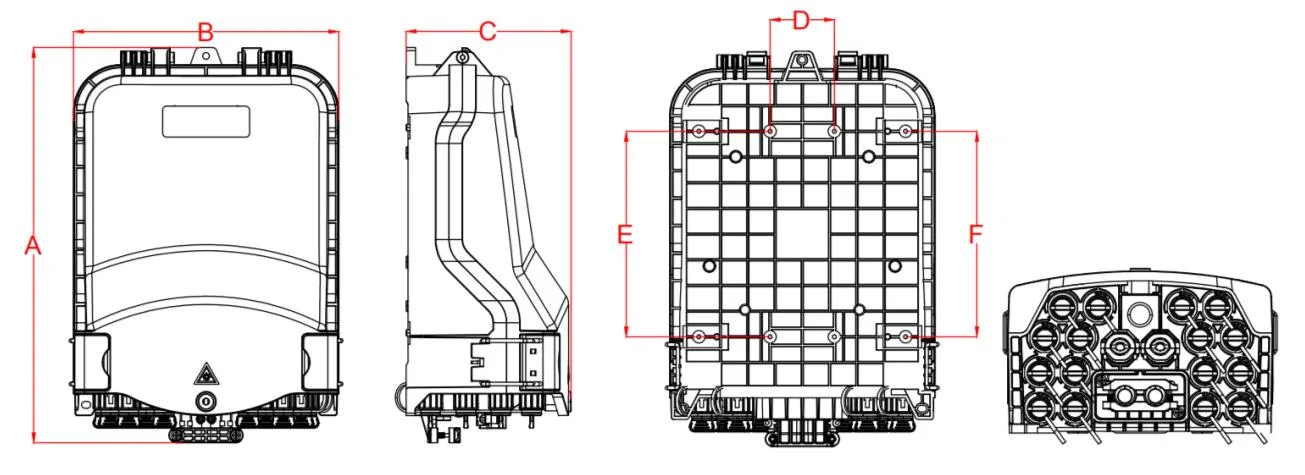

البعد الخارجي (مم)	319.3214133 (abc)
موضع ثقب التثبيت (مم)	52166166 (DXEXF)
لون	بانتون 428C	قابل للتخصيص
الحجم والكمية من ثقب الكابل البصري	1 دخول الكابل البصري البيضاوي ، 2 إدخالات الكابل البصري الفرع و 16 محولًا مسبقًا
قدرة الانصهار (الحد الأقصى)	48	الدرج A ، 12x4 = 48 ، 2 طبقات من حماية لصق للحرارة.
	64	الدرج ب ، 8x8 = 64 ، 1 طبقة من حماية لصق الحرارة.
	96	الدرج C ، 8x12 = 96 ، 1 طبقة من حماية لصق الحرارة.
	96	الدرج D ، الدرج E ، 24 × 4 = 96 ، 2 طبقات من حماية لصق للحرارة.
Micro PLC Splitter	1x2	الحجم الخشن: 60 × 7 × 4 مم. يمكن تثبيتها في النوع أ والنوع E صينية الربط ، 1 كمبيوتر لكل صينية الربط.
	1x4
	1x8
	1*16	الحجم الخشن: 60x12x4mm. يمكن تثبيتها في النوع A-1 ، ونوع صينية الربط E-1 ، 1 كمبيوتر لكل صينية الربط.
في أكبر قطر كابل (مم)	ᴓ8 ~ 18
الحد الأقصى لحجم ثقب الفرع (مم)	ᴓ16
مستوى حماية IP	IP65
القابلية للاشتعال	HB	يمكن تخصيصها وفقًا للاحتياجات.
اختبار رذاذ الملح المحايد (NSS)	48 ح	يمكن تخصيصها وفقًا للاحتياجات.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

4. التكوين

4.1 المعلمات البصرية الرئيسية

الخائن	(DB)		RL (DB)	(DB)	طريقة الاختبار
الخائن	الخائن			مربع التوزيع	طريقة الاختبار
Pigtain-SC/APC-00-SM-SX (1C1F)- OD0.9MM-PVC-G657A2-CABLE اللون (الافتراضيات) -indoor-rohs-1.5m	≤0.3	≥55dB	≤0.5	IL: IEC61300-3-4 الطريقة ب RL: IEC61300-3-6 الطريقة 1
1x2 PLC Splitter ، مع موصل SCAPC	≤4.0	≥55dB	≤4.2
1x4 PLC Splitter ، مع موصل SCAPC	≤7.4	≥55dB	≤7.6
1x8 PLC Splitter ، مع موصل SCAPC	≤10.5	≥55dB	≤10.7
1x16 PLC Splitter ، مع موصل SCAPC	≤13.5	≥55dB	≤13.7

المعلمات البصرية الموضحة في الجدول أعلاه هي قيم افتراضية ، ويمكن تخصيصها وفقًا للمتطلبات.

5. صورة المنتج

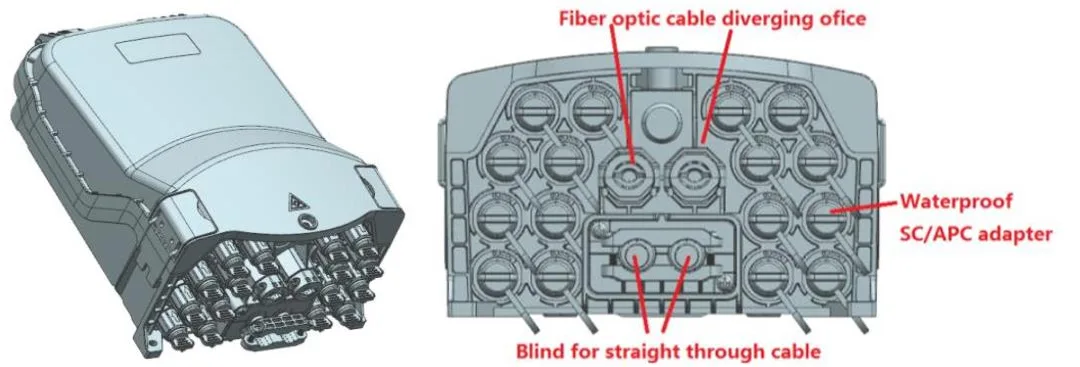

5.1 طرق كابل المنتج:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

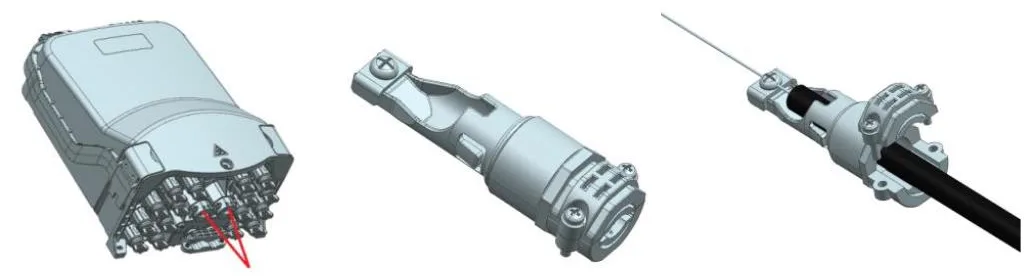

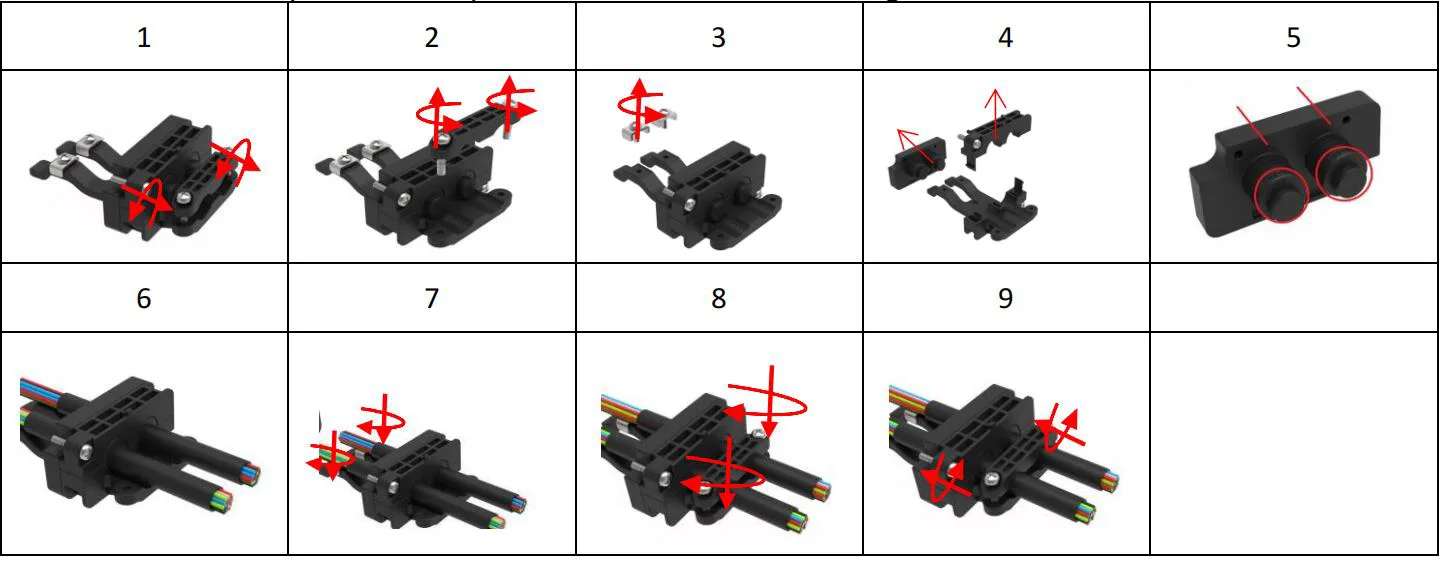

5.2 سدادة سريعة

1. قم بفك المسمار وإزالة الاتصال.

2. قم بفك المسمار وأزل لوحة الضغط.

3. قم بفك المسمار على لوحة ضغط عضو القوة.

4. قم بإزالة المكونات المطاطية والأجزاء البلاستيكية.

5. قطع قابس المطاط وفقا لحجم الكبل المطلوب.

6. مرر الكبل المجفف من خلال قابس المطاط وتجميع الكبل مع قابس المطاط.

7. أدخل عضو القوة في الغطاء ، واضغط لأسفل على لوحة الضغط ، وشد المسمار لإصلاح عضو القوة.

8. اضغط لأسفل على لوحة الضغط وشد المسمار لإصلاح الكبل البصري.

9. ادفع المكونات باستخدام الكبل البصري في أسفلها وشد البراغي.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

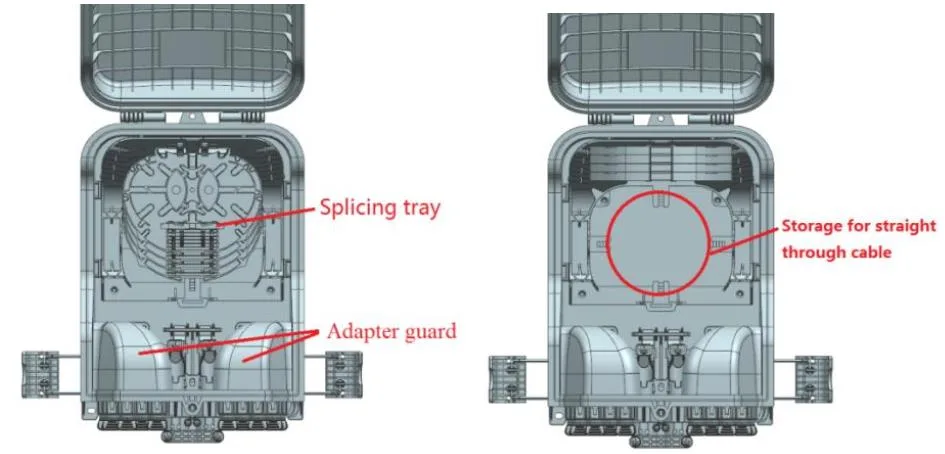

5.3 تشعب الكابلات البصرية الألياف

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

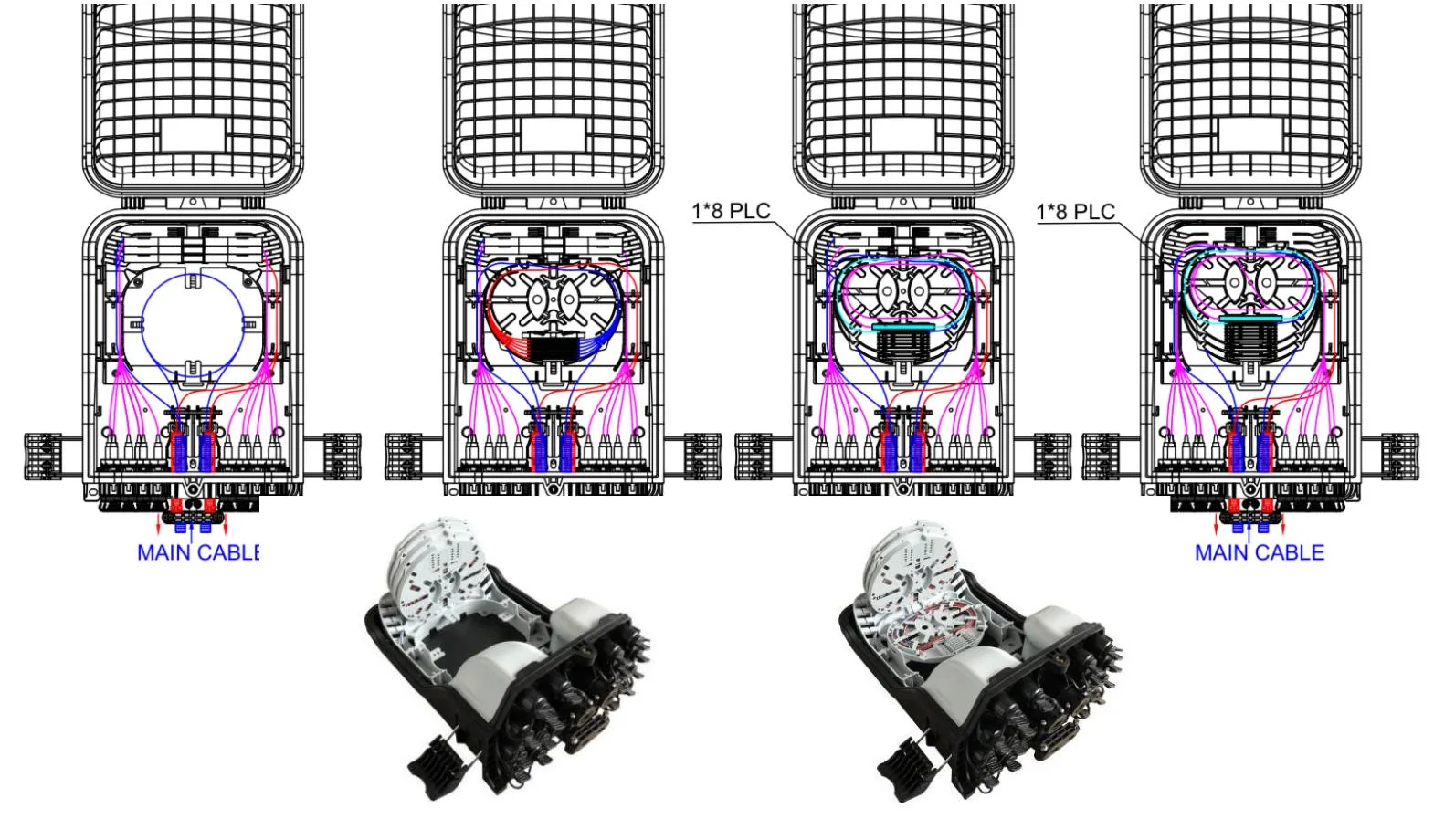

5.4 طرق كابل المنتج

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

DIGRAM GFS-16SX التوجيه

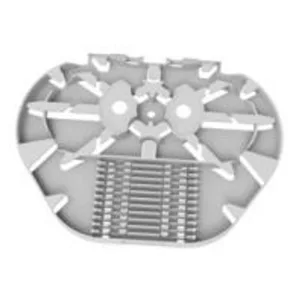

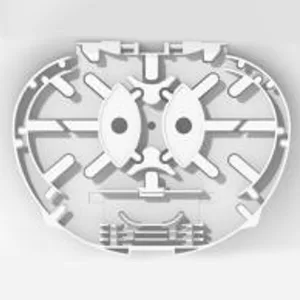

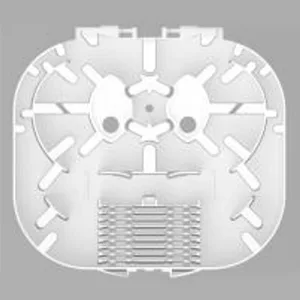

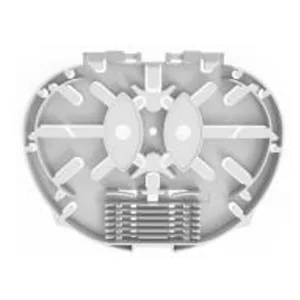

5.5 الربط صينية

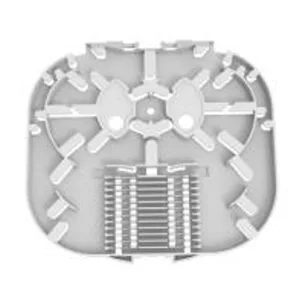

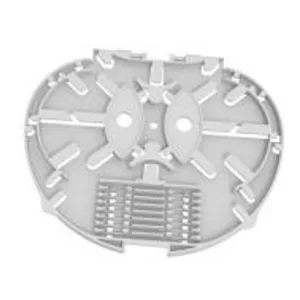

غرض	علبة الربط أ	علبة الربط ب	درج الصينية A-1	علبة الربط ج
أبعاد (HWD ، MM)	1341048	1341044	1341048
الوزن الصافي (كغ)	0.021	0.015	0.021
صورة
لون	RAL7035	RAL7035	RAL7035
مادة	PC+ABS	PC+ABS	PC+ABS
قدرة الربط من صينية (النوى)	12 (2 طبقات من حرارة الأكمام الوقائية القابلة للتقلص)	8 (طبقة واحدة من حرارة الأكمام الوقائية القابلة للتقلص)	6 (2 طبقات من حرارة الأكمام الوقائية القابلة للتقلص)
سعة الخائن في صينية (PCS)	1 (PLC 1x2 ، 1x4 ، 1x8 ، 0.9 مم الألياف ، 60x7x4mm)	/	1 (PLC 1x16 ، ألياف 0.9 مم ، 60 × 12 × 4 مم)
الحد الأقصى (PCS)	4	8	4
الافتراضي (PCS)	2	/	/
ملاحظة: 1. يمكن خلط الصواني المذكورة أعلاه وفقًا للمتطلبات. 2. قواعد التكوين: 1A = 2B = 2C = 1D = 1E = 2F 3. أنواع أقراص الألياف تتزايد بشكل مستمر

غرض	علبة الربط ج	علبة الربط د	علبة الربط ه	علبة الربط E-1
الأبعاد (H* ث*د ، مم)	1361044	1361048	1351258	1351258
الوزن الصافي (كغ)	0.018	0.024	0.033	0.033
صورة
لون	RAL7035	RAL7035	RAL7035	RAL7035
مادة	PC+ABS	PC+ABS	PC+ABS	PC+ABS
قدرة الربط من صينية (النوى)	12 (طبقة واحدة من حرارة الأكمام الوقائية القابلة للتقلص)	24 (2 طبقات من حرارة الحماية القابلة للحرارة)	24 (2 طبقات من حرارة الحماية القابلة للحرارة)	18 (2 طبقات من حرارة الحماية القابلة للحرارة)
سعة الخائن في صينية (PCS)	/	/	1 (PLC 1x2 ، 1x4 ، 1x8 ، 0.9 مم الألياف ، 60x7x4mm)	1 (PLC 1x16 ، ألياف 0.9 مم ، 60 × 12 × 4 مم)
الحد الأقصى (PCS)	8	4	4	4
الافتراضي (PCS)	/	/	/	/
ملحوظة: 1. يمكن خلط الصواني المذكورة أعلاه وفقًا للمتطلبات. 4. قواعد التكوين: 1A = 2B = 2C = 1D = 1E = 2F 3. أنواع أقراص الألياف تتزايد بشكل مستمر

5.3 الملحقات

لا.	اسم الجزء	صورة مرجعية	وحدة	كمية	ملاحظة
1	المستخدمون	/	أجهزة الكمبيوتر	1	في
2	تقرير اختبار الخائن	/	أجهزة الكمبيوتر	1	في

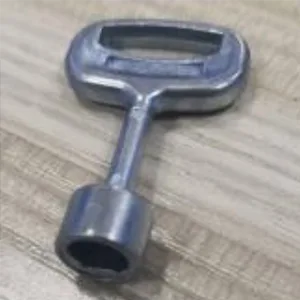

3	مفتاح		أجهزة الكمبيوتر	1	نوع "D"

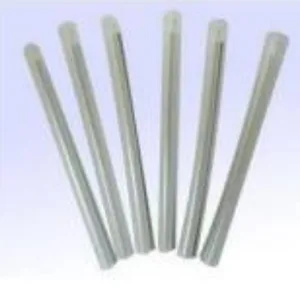

4	غلاف الحماية القابل للارتفاع الحراري		أجهزة الكمبيوتر	16	L = 45mm ، اختياري كطلب العميل
5	التعادل كابل النايلون		أجهزة الكمبيوتر	10	3x100mm

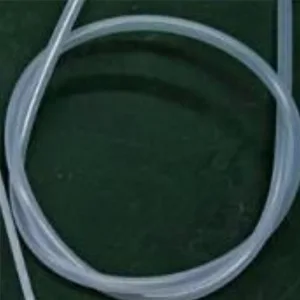

6	أنبوب حماية الألياف العارية		أجهزة الكمبيوتر	1	OD5MM × 50 سم

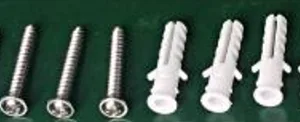

7	مجموعة مثبتة على الحائط		تعيين	1	اختياري كطلب العميل. المكونات البلاستيكية الموسعة φ7.5x40mm ، براغي فيليبس الذات M5x40mm.

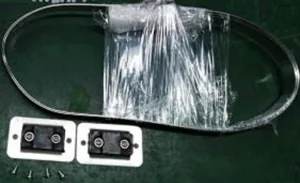

8	مجموعة مثبتة على القطب		تعيين	1	اختياري كطلب العميل

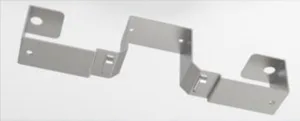

9	طقم مثبت على الجوية		تعيين	1	اختياري كطلب العميل
10	إسقاط صينية تخزين الكابلات		أجهزة الكمبيوتر	2	اختياري كطلب العميل

6. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي الفينيل متعدد البروم (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE).

7. التثبيت

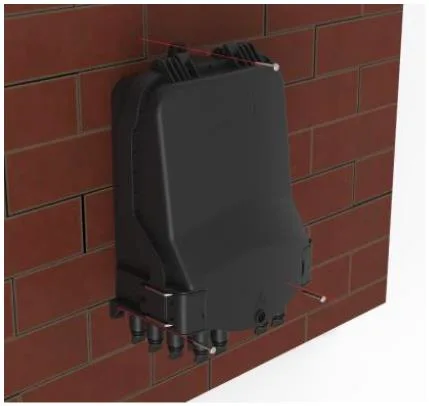

7.1. تركيب مثبت على الحائط

حفر 3 ثقوب في الجدار وفقًا للبعد في الجدول 2 ، ضع التوسيع plugφ.5*40 ، ضع المربع لمطابقة الثقوب واستخدام البراغي لتثبيتها.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

التثبيت المثبت على الحائط

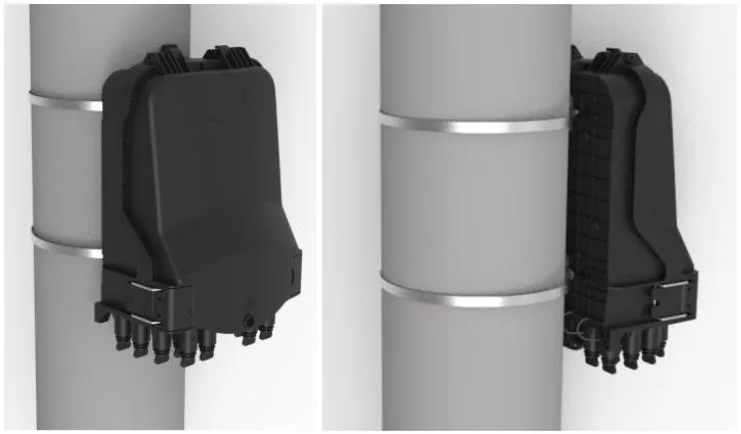

7.2. تركيب مثبت على القطب

مرر حلقة الطوق من خلال فتحة اللوحة الخلفية وأصلحها على عمود الاتصالات السلكية واللاسلكية

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

تركيب القطب

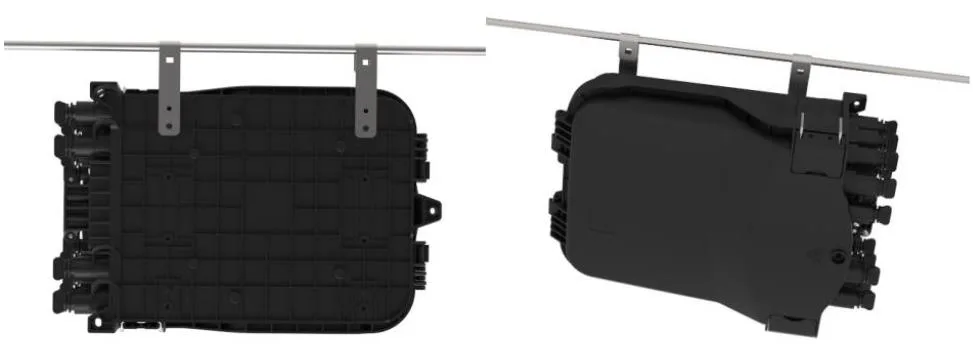

7.3 الهيكل العلوي

اربط الاثنين المثبتان على هيكل العلوم المعلقة على السلك ، ثم تم تثبيته ، منع سقوط العلبة. (الموافقة المسبقة عن علم 6)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

الهيكل العلوي

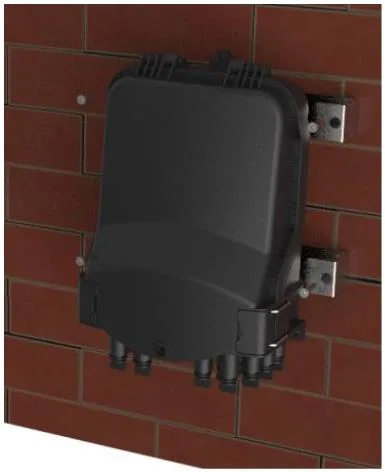

7.4 التثبيت المثبت على الحائط (مع صينية تخزين الكابلات)

حفر 4 ثقوب في الجدار وفقًا لبعد فتحة تركيب درج تخزين الكابلات ، ضع قابس التمدد φ 7.5 * 40 ، ضع الصندوق لمطابقة الثقوب ، وربطه بالمسامير.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

التثبيت المثبت على الحائط (مع صينية تخزين الكابلات السقوط)

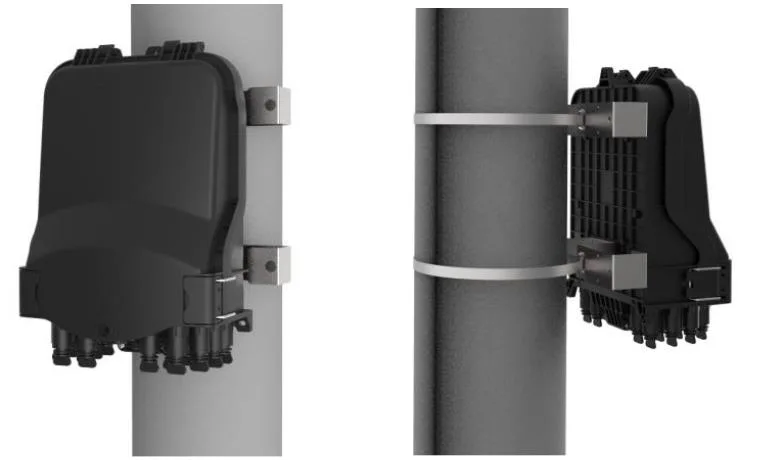

7.5 تثبيت مثبت على القطب (مع صينية تخزين الكابلات)

قم بتمرير حزام الفولاذ المقاوم للصدأ من خلال فتحة صينية تخزين كابل الإسقاط وإصلاحه على القطب مع مشبك.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

التثبيت المثبت على القطب (مع صينية تخزين الكابلات السقوط)

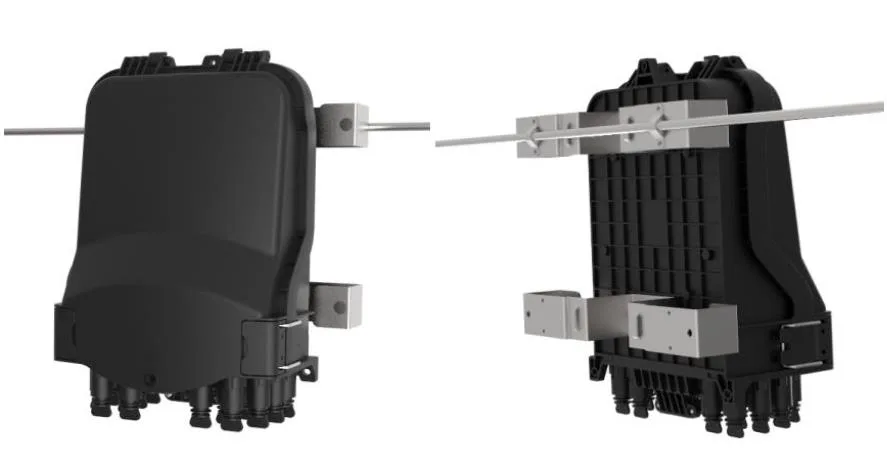

7.6. التثبيت المثبت على الجوية (مع صينية تخزين الكابلات السقوط)

استخدم اللوحة المعدنية الصغيرة لإصلاح مربع التوزيع إلى الرسول.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

التثبيت المثبت على الجوية (مع صينية تخزين الكابلات السقوط)

8. موصل التشغيل

8.1 محول مسبقًا - A （E）

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

Pre-connected adapter - A（ E）

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

Pre-connected adapter - A（ E）

8.2 محول مسبق متصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

Pre-connected adapter - B（XL）

8.3 محول مسبق متصل - ج

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

Pre-connected adapter - C

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

Pre-connected adapter - C

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

Pre-connected adapter - C

8.4 محول مسبق متصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

Pre-connected adapter - D

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

Pre-connected adapter - D

8.5 محول متصل مسبقًا - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

Pre-connected adapter - E ( A )

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

Pre-connected adapter - E ( A )

8.6 محول متصل مسبقًا - SC

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.

Pre-connected adapter - SC<

8.7 محول مسبق متصل - ز

Pre-connected adapter - G

9. حزمة

1pc في حقيبة فقاعة ، 420*350mm ؛

1pc في كرتون صغير ، 340*230*150mm ، الوزن الإجمالي هو 1.5 كجم ؛

10pcs في كرتون مموج كبير ، 480*360*805 مم ، الوزن الإجمالي 16 كجم.
