مربع توزيع الكابلات البصرية الألياف المسبقة المتصلة GFS-016-024C

1. عام

1.1 الوصف

مربع التوزيع البصري المسبق قبل الاتصال كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، وتوفير اتصال سريع وموثوق به وحماية جيدة وإدارة لـ FTTX شبكة.

GFS-016-024C

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

1.3 بيئة التطبيقات

2. الخصائص

1. يتم لحام القشرة السفلية والغطاء العلوي عن طريق لحام الصفيحة الساخنة ، والتي لا يمكن فصلها.

2. المادة: PP+GF.

3.

4. مستوى الحماية حتى IP68.

5. تم تجهيز الجزء الداخلي مع فاصل 1x2 FBT+ 1x16 PLC SPLITTER أو 1x17 PLC Flitter.

6. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

3. المواصفات

3.1 المواصفات الميكانيكية

4. صورة المنتج

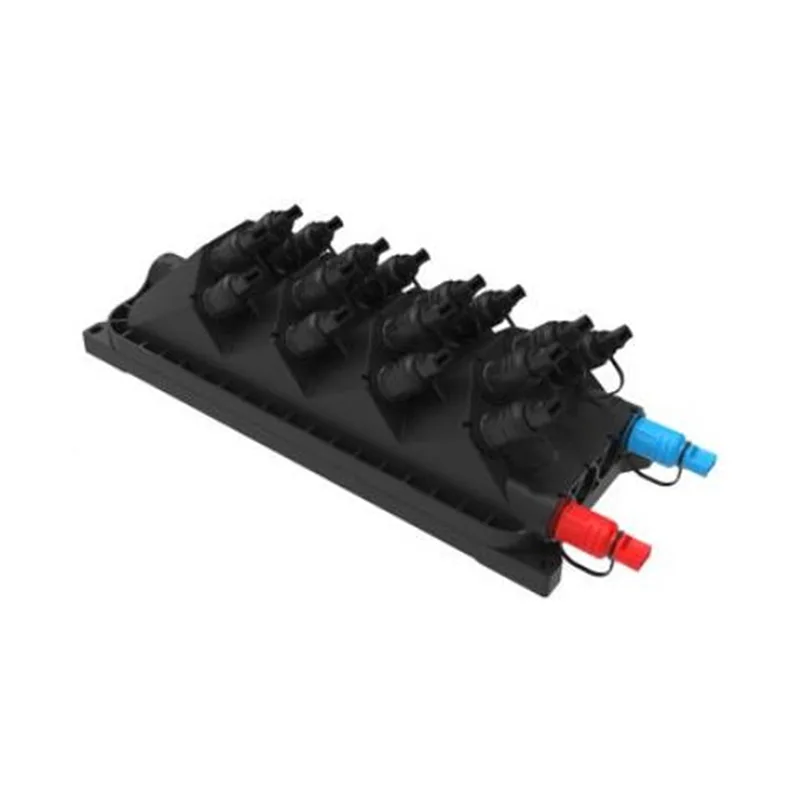

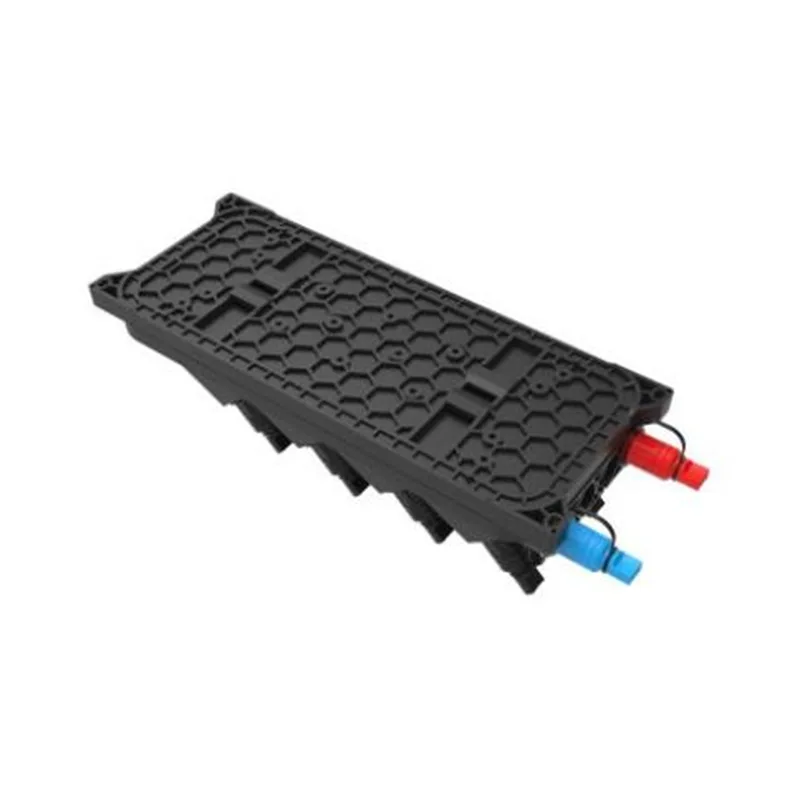

GFS-016-024C صورة المنتج

5. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي فينيل متعدد البروم (PBB) (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE) الحد الأقصى.

6. التثبيت

6.1. تركيب مثبت على الحائط

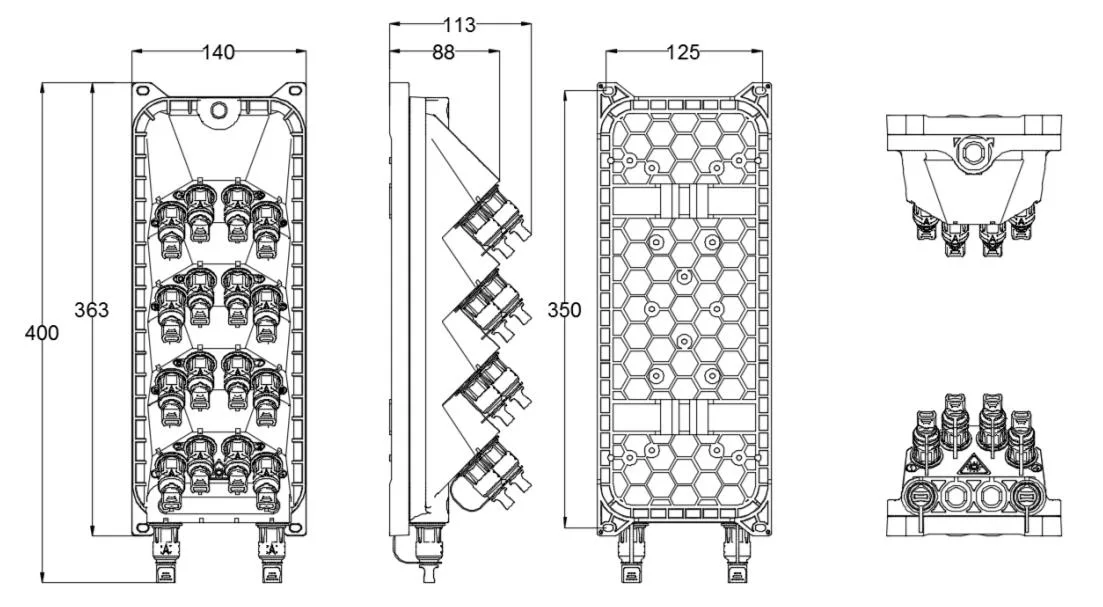

حفر 4 ثقوب في الجدار بناءً على الحجم في الجدول 1 ، ضع التوسعات التوسعية φ8*40 ، ضع المربع لمطابقة الثقوب واستخدام الترباس لربطه.

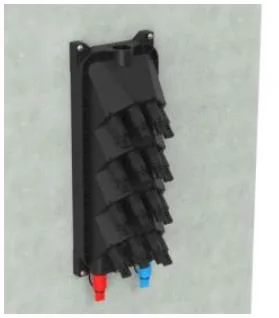

التثبيت المثبت على الحائط

6.2. تركيب مثبت على القطب

إصلاح مجموعة واحدة من حلقة القطب إلى قطب الاتصالات

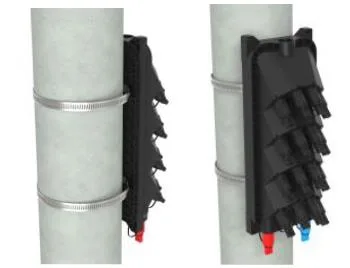

تركيب القطب

6.3 الهيكل العلوي

اربط الاثنين المثبتان على هيكل العلوم المعلقة على السلك ، ثم تم تثبيته ، منع سقوط العلبة.

الهيكل العلوي

7. تشغيل الموصل

7.1 محول مسبقًا - A （e）

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

7.2 محول مسبق المتواصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

7.3 محول مسبق متصل - ج

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

7.4 محول مسبق المتواصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

7.5 محول مسبق متصل - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

7.6 محول متصل مسبقًا -F

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.

7.7 محول مسبق متصل - ز

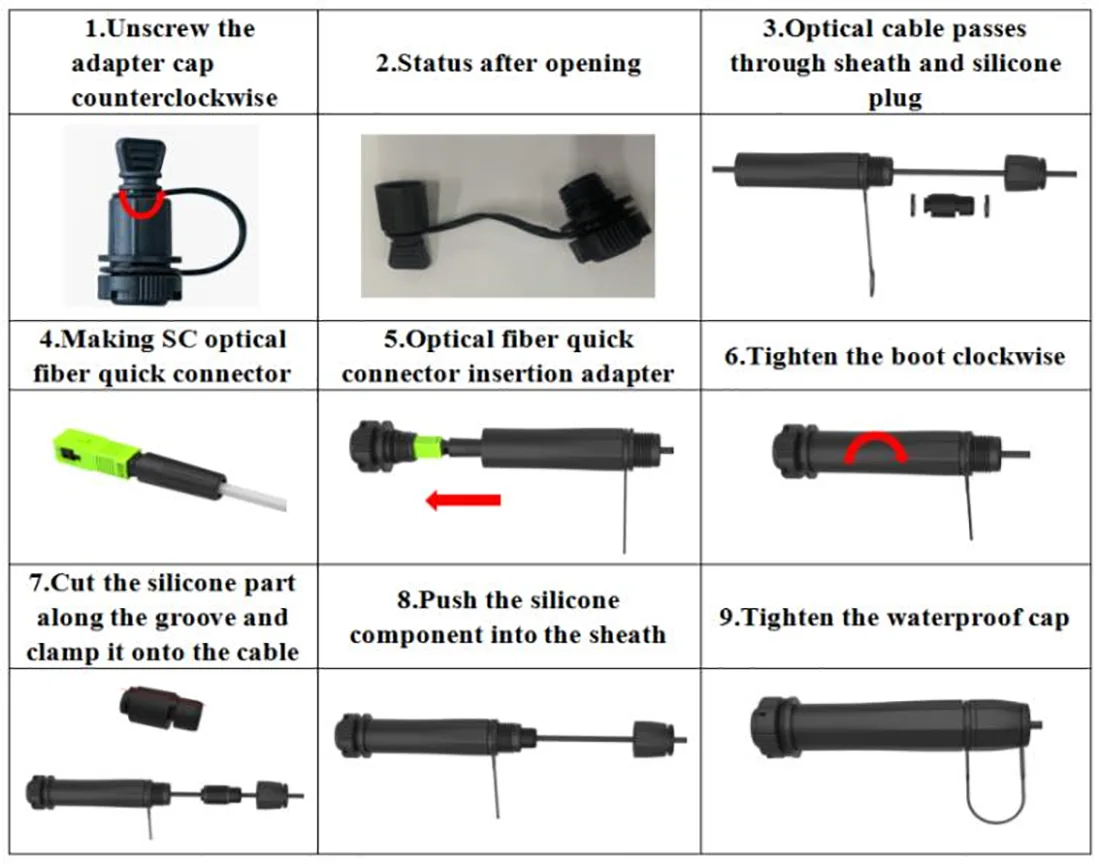

7.8 محول متصل مسبقًا-H-1

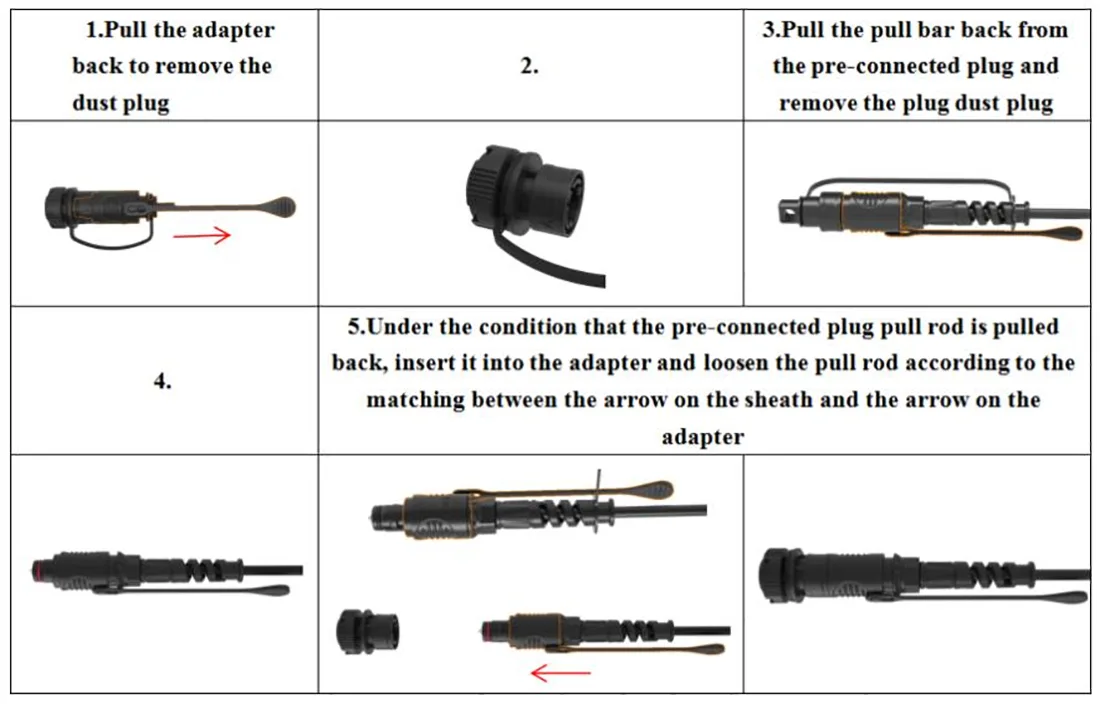

7.9 محول مسبق متصل-J-1

8. حزمة
