وصف المنتج

1. عام

1.1 الوصف

مربع التوزيع البصري المسبق قبل الاتصال كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، وتوفير اتصال سريع وموثوق به وحماية جيدة وإدارة لـ FTTX شبكة.

نوع الإنتاج	تصنيف
GFS-016-009C	مربع توزيع كابل الألياف البصرية الألياف المسبقة

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

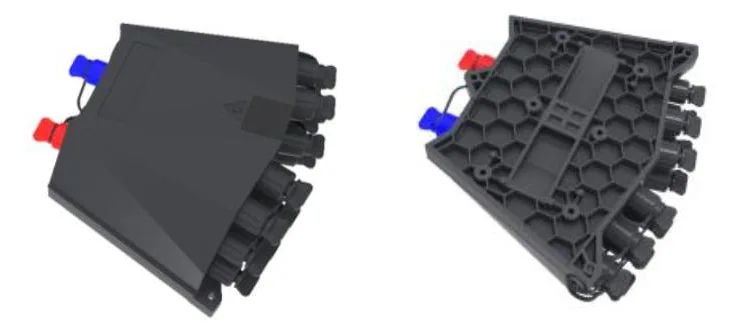

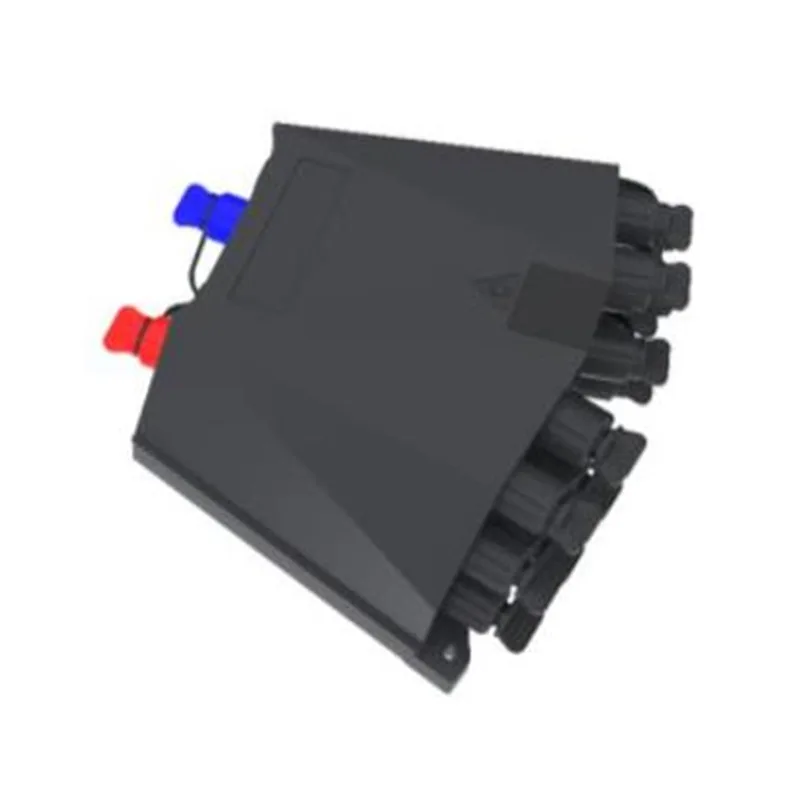

ظهور GFS-016-009C

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

أن G.652	خصائص الألياف الضوئية ذات الوضع الواحد
IEC 60794-1-1	كابلات الألياف الضوئية الجزء 1-1: المواصفات العامة العامة
IEC 60794-1-2	كابلات الألياف الضوئية الجزء 1-2: إجراء اختبار الكابل البصري المواصفات العامة

1.3 بيئة التطبيقات

غرض	قيمة
درجة حرارة التشغيل	-40 درجة مئوية ～+65 درجة مئوية
درجة حرارة التثبيت	-5 درجة مئوية ～+40 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية ～+65 درجة مئوية
الضغط الجوي	70 ～ 106kpa
الرطوبة النسبية	≤93 ％ (+40 ℃)

2. الخصائص

1. يتم لحام القشرة السفلية والغطاء العلوي عن طريق لحام الصفيحة الساخنة ، والتي لا يمكن فصلها.

2. المادة: PP+GF.

4. مستوى الحماية حتى IP68.

5. تم تجهيز الجزء الداخلي بـ 1x2 FBT SPLITTER+ 1X16 PLC SPLITTER أو 1X16 PLC Flitter.

6. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

3. المواصفات

3.1 المواصفات الميكانيكية

غرض	تحديد	ملاحظة
مادة السكن	PP +GF
مادة الملحق المعدنية	الفولاذ المقاوم للصدأ عالية الجودة

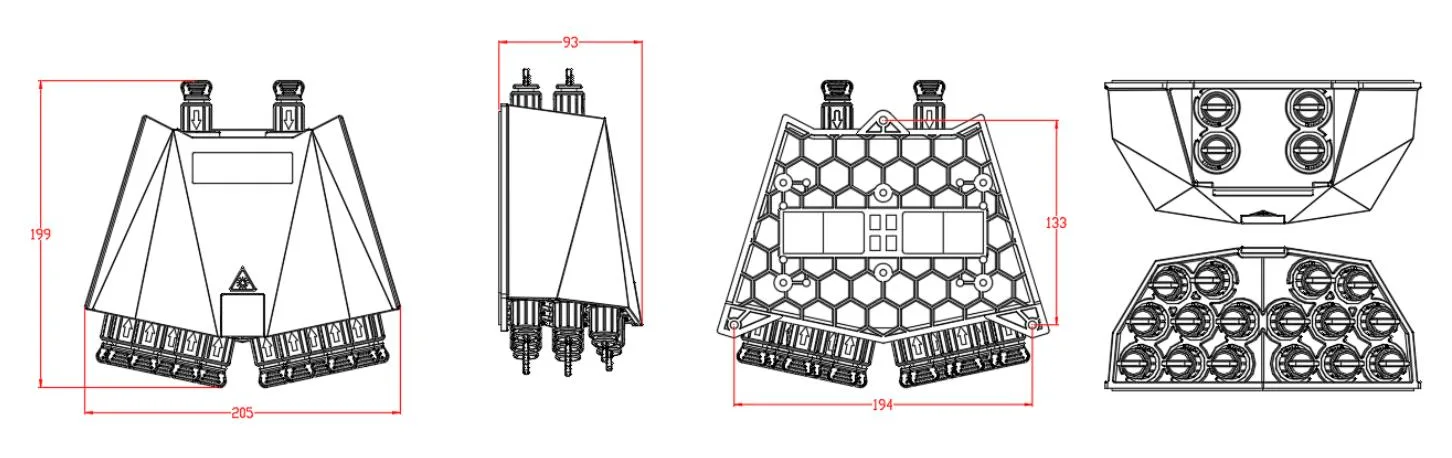

البعد الخارجي (مم)	20519993mm
لون	أسود
موضع ثقب التثبيت (مم)	194*133
عدد المحولات المسبقة مسبقًا	18
الخائن	1x2 FBT Splitter+ 1x16 PLC Splitter
درجة IP	IP68
القابلية للاشتعال	UL94-HB	تقصير
اختبار رذاذ الملح المحايد (NSS)	48 ح	تقصير

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

4. التكوين

4.1 المعلمات البصرية الرئيسية

الخائن	(DB)		RL (DB)	(DB)	طريقة الاختبار
الخائن	الخائن			مربع التوزيع	طريقة الاختبار
12 FBT (90/10) + 1 16 PLC Splitter ، مع موصل SCAPC	1*2 FBT (90 ٪)	≤1	≥55	≤1.2	IL: IEC61300-3-4 الطريقة ب RL: IEC61300-3-6 الطريقة 1
12 FBT (90/10) + 1 16 PLC Splitter ، مع موصل SCAPC	12 FBT (10 ٪) +116 PLC	≤24.8	≥55	≤25
12 FBT (80/20) + 1 16 PLC Splitter ، مع موصل SCAPC	1*2 FBT (80 ٪)	≤1. 4	≥55	≤1.6
12 FBT (80/20) + 1 16 PLC Splitter ، مع موصل SCAPC	12 FBT (20 ٪) +1 16 PLC	≤21.6	≥55	≤21.8
12 FBT (70/30) + 1 16 PLC Splitter ، مع موصل SCAPC	1*2 FBT (70 ٪)	≤2.1	≥55	≤2.3
12 FBT (70/30) + 1 16 PLC Splitter ، مع موصل SCAPC	12 FBT (30 ٪) +116 PLC	≤19.6	≥55	≤19.8
12 FBT (60/40) + 116 PLC Splitter ، مع موصل SCAPC	1*2 FBT (60 ٪)	≤2.8	≥55	≤3.0
12 FBT (60/40) + 116 PLC Splitter ، مع موصل SCAPC	12 FBT (40 ٪) +116 PLC	≤18.3	≥55	≤18.5
12 FBT (50/50) + 1 16 PLC Splitter ، مع موصل SCAPC	1*2 FBT (50 ٪)	≤3.7	≥55	≤3.9
12 FBT (50/50) + 1 16 PLC Splitter ، مع موصل SCAPC	12 FBT (50 ٪) +1 16 PLC	≤17.2	≥55	≤17.4
1* 16 PLC Splitter ، مع موصل SCAPC	1* 16 PLC	≤13.5	≥55dB	≤13.7

المعلمات البصرية الموضحة في الجدول أعلاه هي قيم افتراضية ، ويمكن تخصيصها وفقًا للمتطلبات.

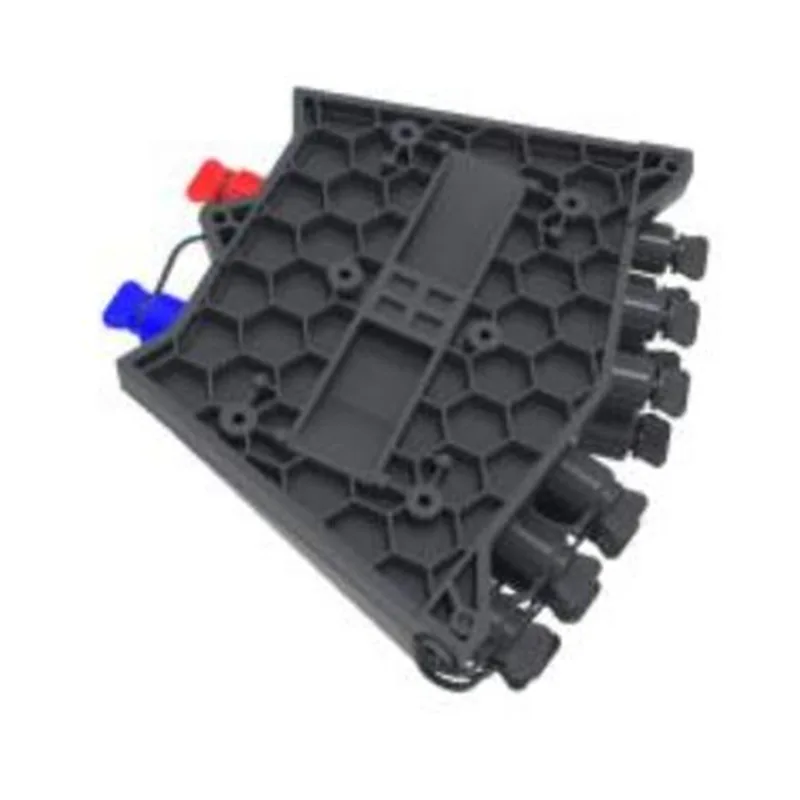

5. صورة المنتج

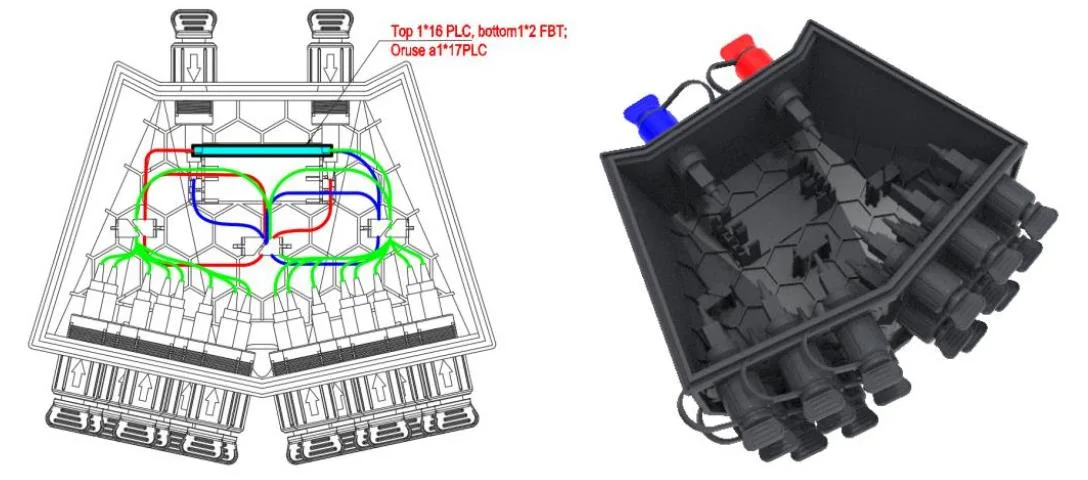

5.1 طرق كابل المنتج:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

1 * 2 fbt + 1 * 16

5.2 الملحقات

لا.	اسم الجزء	صورة مرجعية	وحدة	كمية	ملاحظة
1	المستخدمون	/	أجهزة الكمبيوتر	1	في
2	تقرير اختبار الخائن	/	أجهزة الكمبيوتر	1	في
3	مجموعة مثبتة على الحائط		تعيين	1	اختياري كطلب العميل

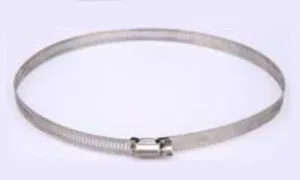

4	مجموعة مثبتة على القطب		تعيين	1	اختياري كطلب العميل
5	طقم مثبت على الجوية		تعيين	1	اختياري كطلب العميل

6. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي الفينيل متعدد البروم (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE).

7. التثبيت

7.1. تركيب مثبت على الحائط

حفر 3 ثقوب في الجدار وفقًا للبعد ، ضع سدادة التمدد φ7.5*40 ، ضع المربع لمطابقة الثقوب واستخدام البراغي لربطها.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

التثبيت المثبت على الحائط

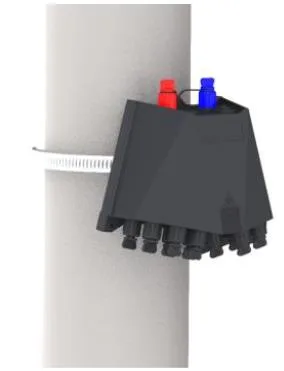

7.2. تركيب مثبت على القطب

مرر حلقة الطوق من خلال فتحة اللوحة الخلفية وأصلحها على عمود الاتصالات السلكية واللاسلكية

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

تركيب القطب

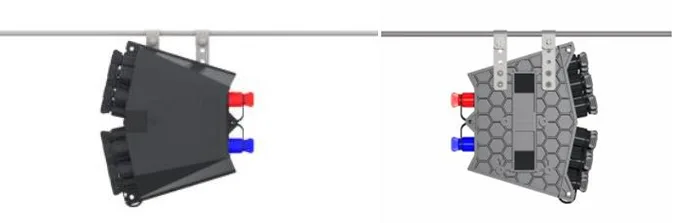

7.3 الهيكل العلوي

اربط التثبيت على هيكل العلوم المعلقة على السلك ، ثم تم تثبيته ، منع سقوط العلبة.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

الهيكل العلوي

8. موصل التشغيل

8.1 محول مسبقًا - A （E）

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

Pre-connected adapter - A（ E）

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

Pre-connected adapter - A（ E）

8.2 محول مسبق متصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

Pre-connected adapter - B（XL）

8.3 محول مسبق متصل - ج

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

Pre-connected adapter - C

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

Pre-connected adapter - C

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

Pre-connected adapter - C

8.4 محول مسبق متصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

Pre-connected adapter - D

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

Pre-connected adapter - D

8.5 محول متصل مسبقًا - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

Pre-connected adapter - E ( A )

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

Pre-connected adapter - E ( A )

8.6 محول متصل مسبقًا -F

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.

Pre-connected adapter -F<

8.7 محول مسبق متصل - ز

Pre-connected adapter - G

9. حزمة

غرض	مادة	الحجم (مم)	كمية	الوزن الإجمالي (كجم)
تعبئة المنتجات المستقلة	كرتون	225x210x115	1	0.8
التعبئة والتغليف الخارجي كرتون	كرتون	470x440x615	20	17
ملاحظة: بدون صينية تخزين الكابلات
