مربع توزيع كبلات الألياف البصرية الألياف المسبقة GFS-016-007C

1. عام

1.1 الوصف

مربع التوزيع البصري المسبق قبل الاتصال كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، وتوفير اتصال سريع وموثوق به وحماية جيدة وإدارة لـ FTTX شبكة.

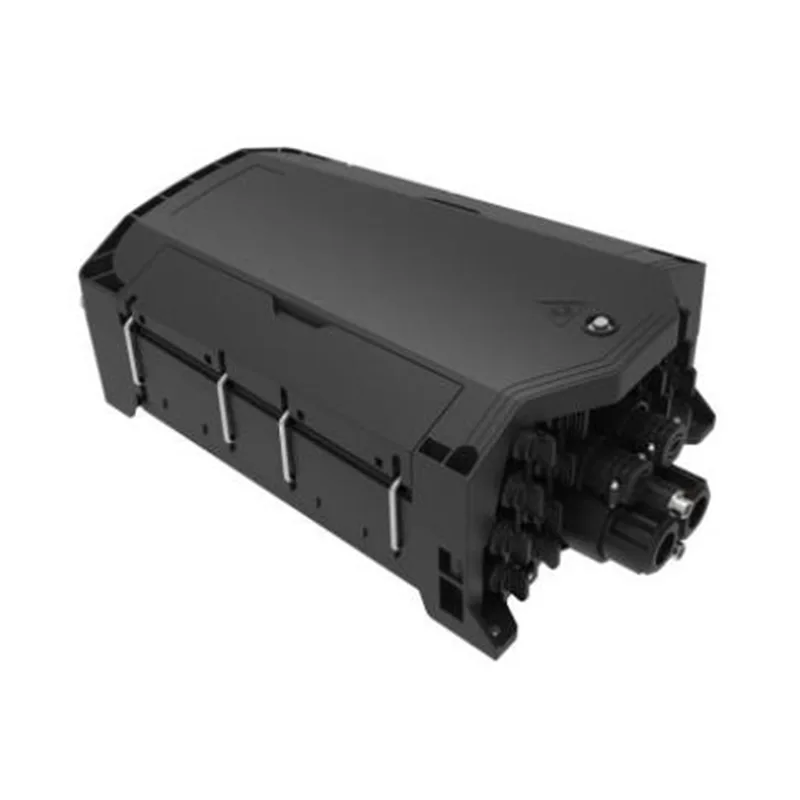

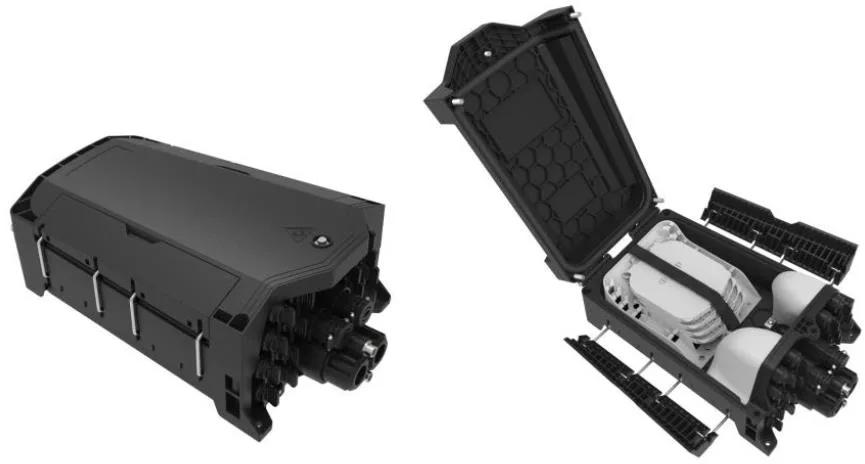

ظهور GFS-016-007C

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

1.3 بيئة التطبيقات

2. الخصائص

1. يتم لحام القشرة السفلية والغطاء العلوي عن طريق لحام الصفيحة الساخنة ، والتي لا يمكن فصلها.

2. المادة: PP+GF.

3.

4. مستوى الحماية حتى IP68.

5. 1 إدخال الكابل البصري البيضاوي ، 2 إدخالات كابل بصري فرع و 16 محولات مسبقة.

6. أنواع مختلفة من صواني لصق متوفرة.

7. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

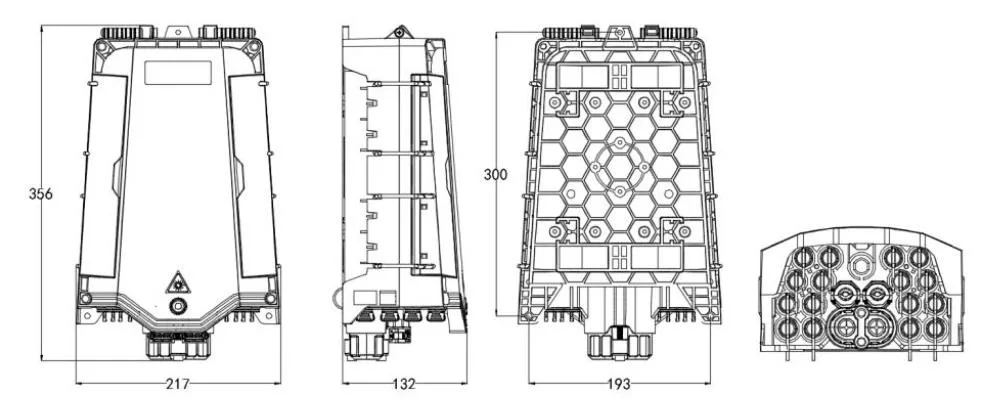

3. المواصفات

3.1 المواصفات الميكانيكية

4. التكوين

4.1 المعلمات البصرية الرئيسية

المعلمات البصرية الموضحة في الجدول أعلاه هي قيم افتراضية ، ويمكن تخصيصها وفقًا للمتطلبات.

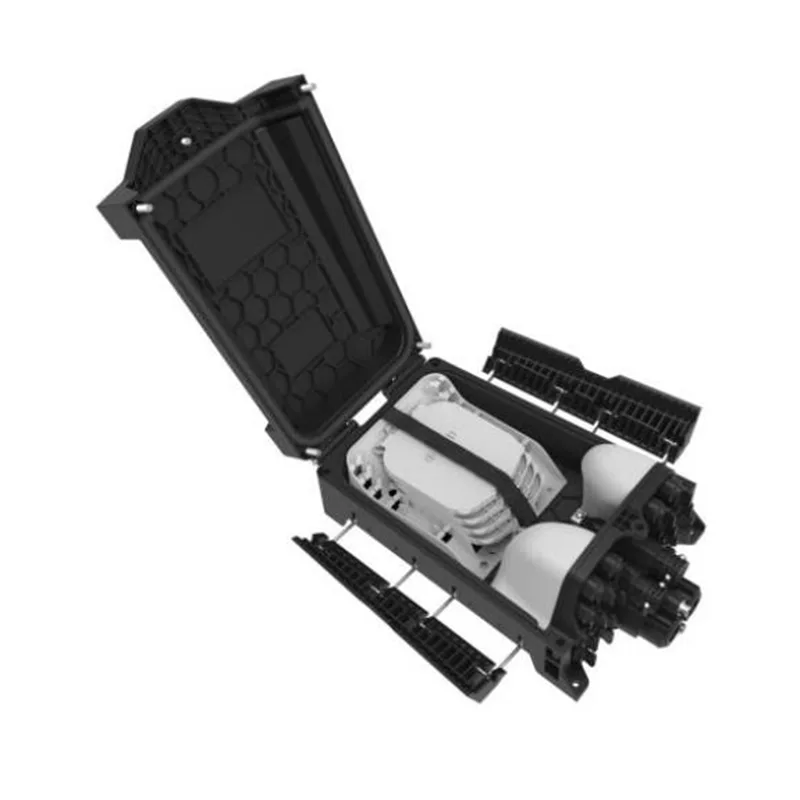

5. صورة المنتج

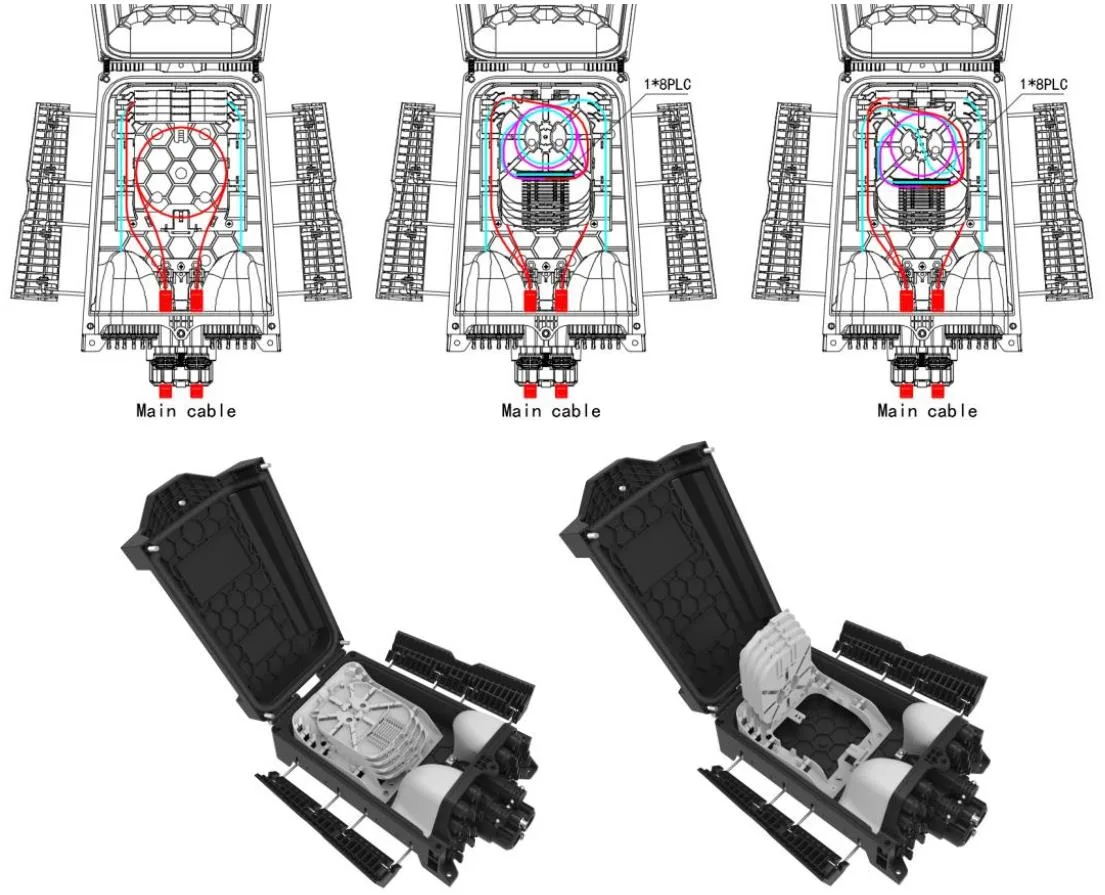

5.1 طرق كابل المنتج:

GFS-016-007C الرسم التخطيطي التوجيه

5.2 الربط صينية

غرض	علبة الربط أ	علبة الربط ب	علبة الربط ج
الأبعاد (h*w*d ، mm)	121 * 101 * 4	125*101*8	125*101*8
الوزن الصافي (كغ)	0.017	0.026	0.026
صورة
لون	بانتون 428C	بانتون 428C	بانتون 428C
مادة	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
قدرة الربط من صينية (النوى)	12  (طبقة واحدة من حرارة الأكمام الوقائية القابلة للتقلص)	16  (2 طبقات من حرارة الأكمام الوقائية القابلة للتقلص)	2 (2 طبقات من حرارة الأكمام الوقائية القابلة للتقلص)
سعة الخائن من atray (PCS)	/	1  (PLC 1x2 ، 1x4 ، 1x8 ، 0.9 مم الألياف ، 60x7x4mm)	2 (PLC 1x2 ، 1 × 4 ، 1x8 ، ألياف 0.9 مم ، 60 × 7 × 4 مم) ، 1 (PLC 1x16 ، ألياف 0.9 مم ، 60 × 12 × 4 مم) ، 1  (1*2 fbt ، 0.9mm الألياف ، Ø3*60mm)
الحد الأقصى (PCS)	8	4	4
الافتراضي (PCS)	/	4	/

ملحوظة:

1. يمكن خلط الصواني المذكورة أعلاه وفقًا للمتطلبات.

2. قواعد التكوين: 2A = 1B = 1C تتزايد أنواع أقراص الألياف بشكل مستمر

5.3 الملحقات

لا.	اسم الجزء	صورة مرجعية	وحدة	كمية	ملاحظة
1	المستخدمون	/	أجهزة الكمبيوتر	1	في
2	تقرير اختبار الخائن	/	أجهزة الكمبيوتر	1	في

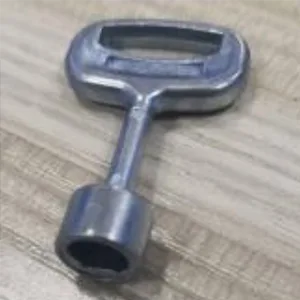

3	مفتاح		أجهزة الكمبيوتر	1	نوع "D"

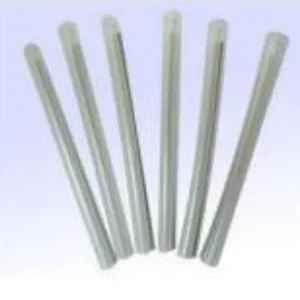

4	غلاف الحماية القابل للارتفاع الحراري		أجهزة الكمبيوتر	16	L = 45 مم ، اختياري كطلب العميل

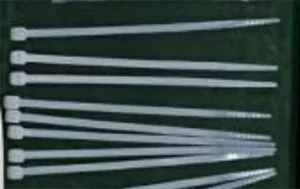

5	التعادل كابل النايلون		أجهزة الكمبيوتر	10	3x100mm

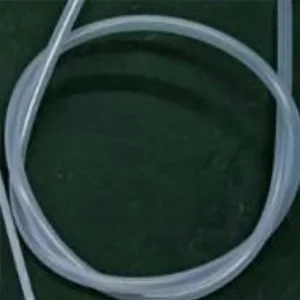

6	أنبوب حماية الألياف العارية		أجهزة الكمبيوتر	1	OD5MM × 50 سم

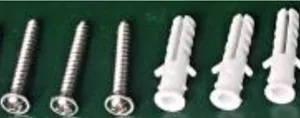

7	مجموعة مثبتة على الحائط		تعيين	1	اختياري كطلب العميل. (المكونات البلاستيكية الموسعة φ8x40mm ، مسامير فيليبس للنصف الذاتي M5x40mm.)

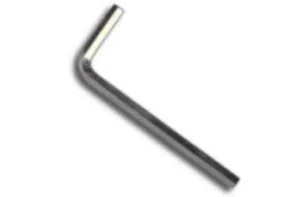

8	M6 Allen Key		أجهزة الكمبيوتر	1	M6

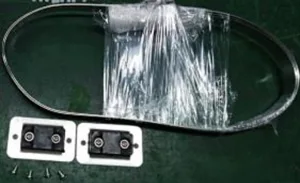

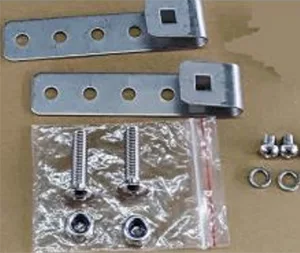

9	مجموعة مثبتة على القطب		تعيين	1	اختياري كطلب العميل
10	طقم مثبت على الجوية		تعيين	1	اختياري كطلب العميل

6. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي فينيل متعدد البروم (PBB) (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE) الحد الأقصى.

7. التثبيت

7.1. تركيب مثبت على الحائط

قم بتدريب 3 ثقوب في الجدار وفقًا للبعد في الجدول 3.1 ، ضع التوسيع التوسيع 7.5*40 ، ضع المربع لمطابقة الثقوب واستخدام البراغي لربطها.

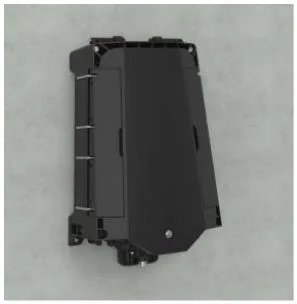

التثبيت المثبت على الحائط

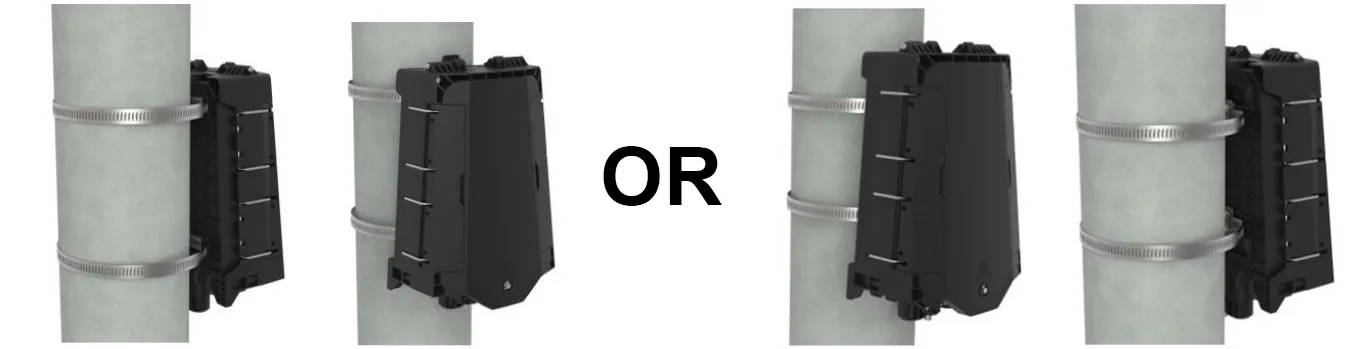

7.2. تركيب مثبت على القطب

مرر حلقة الطوق من خلال فتحة اللوحة الخلفية وأصلحها على عمود الاتصالات السلكية واللاسلكية

تركيب القطب

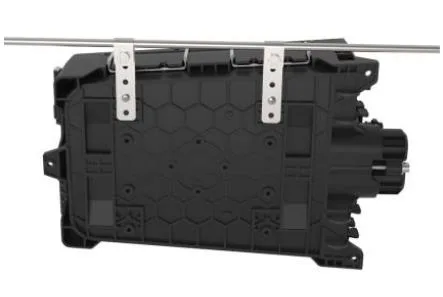

7.3 التثبيت المثبت على الحائط (مع صينية تخزين الكابلات السقوط)

اربط الاثنين المثبتان على هيكل العلوم المعلقة على السلك ، ثم تم تثبيته ، منع سقوط العلبة.

الهيكل العلوي

8. موصل التشغيل

8.1 محول مسبقًا - A （E）

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

8.2 محول مسبق متصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

8.3 محول مسبق متصل - ج

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

8.4 محول مسبق متصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

8.5 محول متصل مسبقًا - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

8.6 محول متصل مسبقًا -F

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.

8.7 محول مسبق متصل - ز

9. حزمة

1pc في حقيبة فقاعة ، 480*400mm ؛

1pc في كرتون صغير ، 365*225*145mm ، الوزن الإجمالي هو 2.1 كجم ؛

8pcs في كرتون مموج كبير ، 470*385*615 مم ، الوزن الإجمالي هو 18 كجم.
