1. عام

1.1 الوصف

يوفر مربع التوزيع البصري المسبق مسبقًا كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، اتصالًا سريعًا وموثوقًا ، وحماية وإدارة جيدة لشبكة FTTX.

نوع الإنتاج	تصنيف
GFS-008-028C	مربع توزيع كابل الألياف البصرية الألياف المسبقة

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

GFS-008-028C

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

IEC61300-2	أجهزة ربط الألياف البصرية والمكونات السلبية - إجراءات الاختبار والقياس الأساسية
IEC60068-2	إجراءات الاختبار البيئي الأساسي للمنتجات الكهربائية والإلكترونية

1.3 بيئة التطبيقات

غرض	قيمة
درجة حرارة التشغيل	-40 درجة مئوية ～+65 درجة مئوية
درجة حرارة التثبيت	-5 درجة مئوية ～+40 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية ～+65 درجة مئوية
الضغط الجوي	70 ～ 106kpa
الرطوبة النسبية	≤93 ％ (+40 ℃)

2. الخصائص

1. يتم لحام القشرة السفلية والغطاء العلوي عن طريق لحام الصفيحة الساخنة ، والتي لا يمكن فصلها.

2. المادة: PP+GF.

4. مستوى الحماية حتى IP68.

5. تم تجهيز الجزء الداخلي بـ 1 × 2 FBT SPLITTER+ 1X8 PLC Flitter أو 1x9 PLC Flitter.

6. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

3. المواصفات

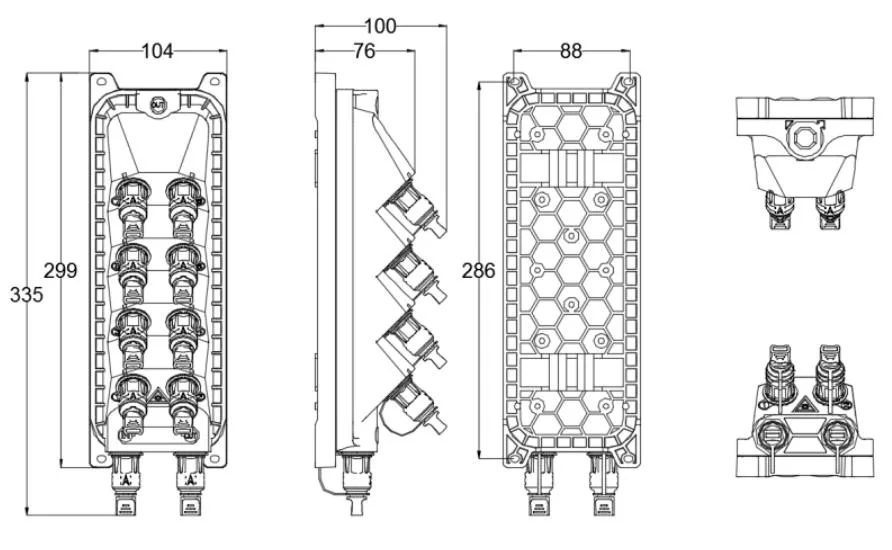

3.1 المواصفات الميكانيكية

غرض	تحديد	ملاحظة
مادة السكن	تعديل PP البلاستيك
مادة المكونات الداخلية	PC+ABS/ABS
مادة الملحق المعدنية	الفولاذ المقاوم للصدأ عالية الجودة
البعد الخارجي (مم)	29910476mm	باستثناء المحول
لون	أسود
موضع ثقب التثبيت (مم)	286*88
عدد المحولات المسبقة مسبقًا	10	1 أحمر ، 1 أزرق ، 8 أسود
الخائن	1x2 FBT Splitter+ 1x8 PLC Flitter
درجة IP	IP68
القابلية للاشتعال	UL94-HB	يمكن تخصيصها وفقًا للاحتياجات.
اختبار رذاذ الملح المحايد (NSS)	48H	يمكن تخصيصها وفقًا للاحتياجات.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

4. التكوين

المعلمات البصرية الرئيسية

الخائن	(DB)		RL (DB)	(DB)	طريقة الاختبار
الخائن	الخائن			مربع التوزيع	طريقة الاختبار
Pigtain-SC/APC-00-SM-SX (1C1F) -OD0.9MM-PVC-G657A2-CABLE اللون (الافتراضيات) -indoor-rohs-1.5m	جديلة	≤0.3	≥55dB	≤0.5	IL: IEC61300-3-4 الطريقة ب RL: IEC61300-3-6 الطريقة 1
1x2 PLC Splitter ، مع موصل SCAPC	1*2 PLC	≤4.0	≥55dB	≤4.2
1x4 PLC Splitter ، مع موصل SCAPC	1*4 PLC	≤7.4	≥55dB	≤7.6
1x8 PLC Splitter ، مع موصل SCAPC	1*8 PLC	≤10.5	≥55dB	≤10.7
1x2 FBT (90/10) + 1x8 PLC Splitter ، مع موصل SCAPC	1x2 FBT (90 ٪)	≤0.83	≥55dB	≤1.03
1x2 FBT (90/10) + 1x8 PLC Splitter ، مع موصل SCAPC	1x2 FBT (10 ٪) +1x8 PLC	≤21.7	≥55dB	≤21.9
1x2 FBT (80/20) + 1x8 PLC Flitter ، مع موصل SCAPC	1x2 FBT (80 ٪)	≤1.4	≥55dB	≤1.6
1x2 FBT (80/20) + 1x8 PLC Flitter ، مع موصل SCAPC	1x2 FBT (20 ٪) +1x8 PLC	≤18.3	≥55dB	≤18.5
1x2 FBT (70/30) + 1x8 PLC Splitter ، مع موصل SCAPC	1x2 FBT (70 ٪)	≤2.1	≥55dB	≤2.3
1x2 FBT (70/30) + 1x8 PLC Splitter ، مع موصل SCAPC	1x2 FBT (30 ٪) +1x8 PLC	≤16.5	≥55dB	≤16.7
1x2 FBT (60/40) + 1x8 PLC Flitter ، مع موصل SCAPC	1x2 FBT (60 ٪)	≤2.8	≥55dB	≤3.0
1x2 FBT (60/40) + 1x8 PLC Flitter ، مع موصل SCAPC	1x2 FBT (40 ٪) +1x8 PLC	≤15.2	≥55dB	≤15.4
1x2 FBT (50/50) + 1x8 PLC Flitter ، مع موصل SCAPC	1x2 FBT (50 ٪)	≤3.8	≥55dB	≤4.0
1x2 FBT (50/50) + 1x8 PLC Flitter ، مع موصل SCAPC	1x2 FBT (50 ٪) +1x8 PLC	≤14.3	≥55dB	≤14.5

المعلمات البصرية الموضحة في الجدول أعلاه هي قيم افتراضية ، ويمكن تخصيصها وفقًا لـ متطلبات.

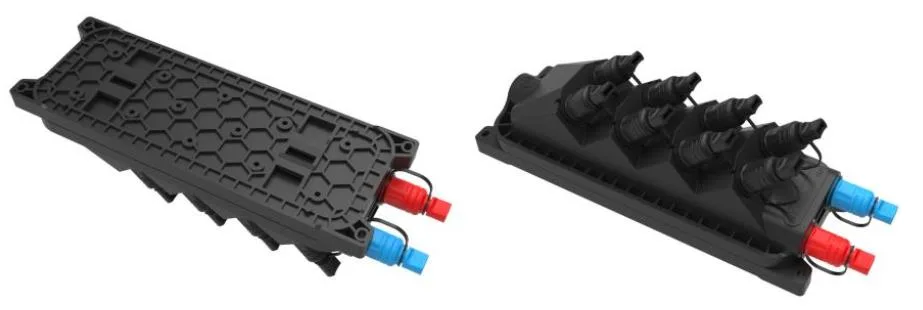

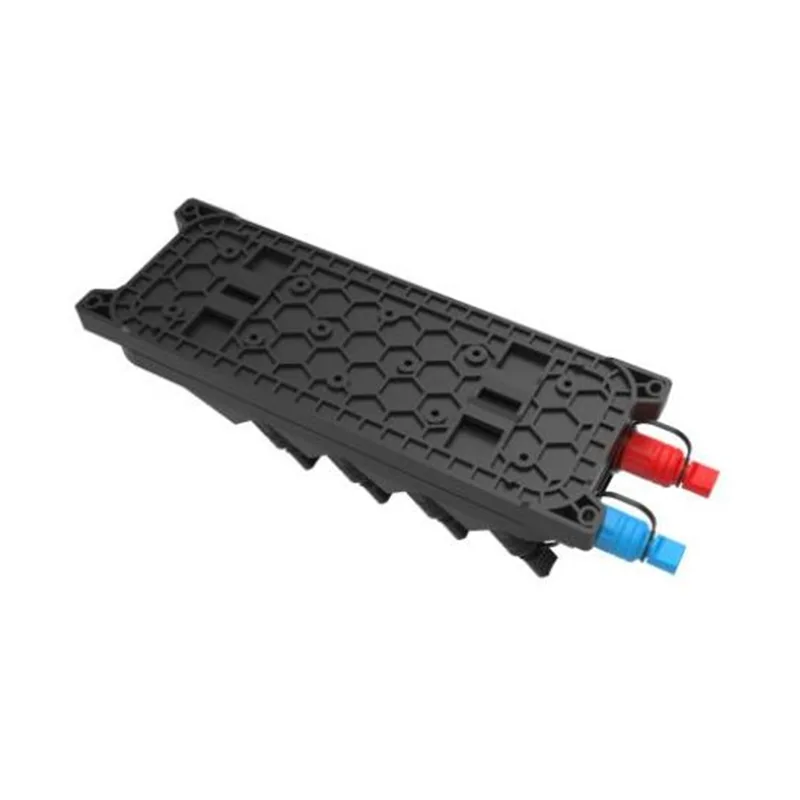

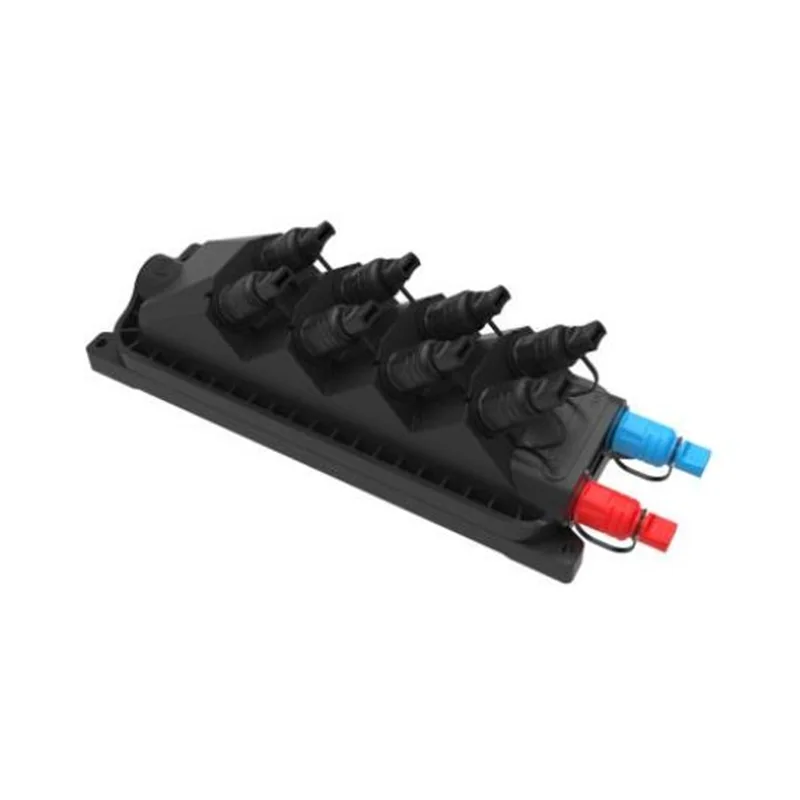

5. صورة المنتج

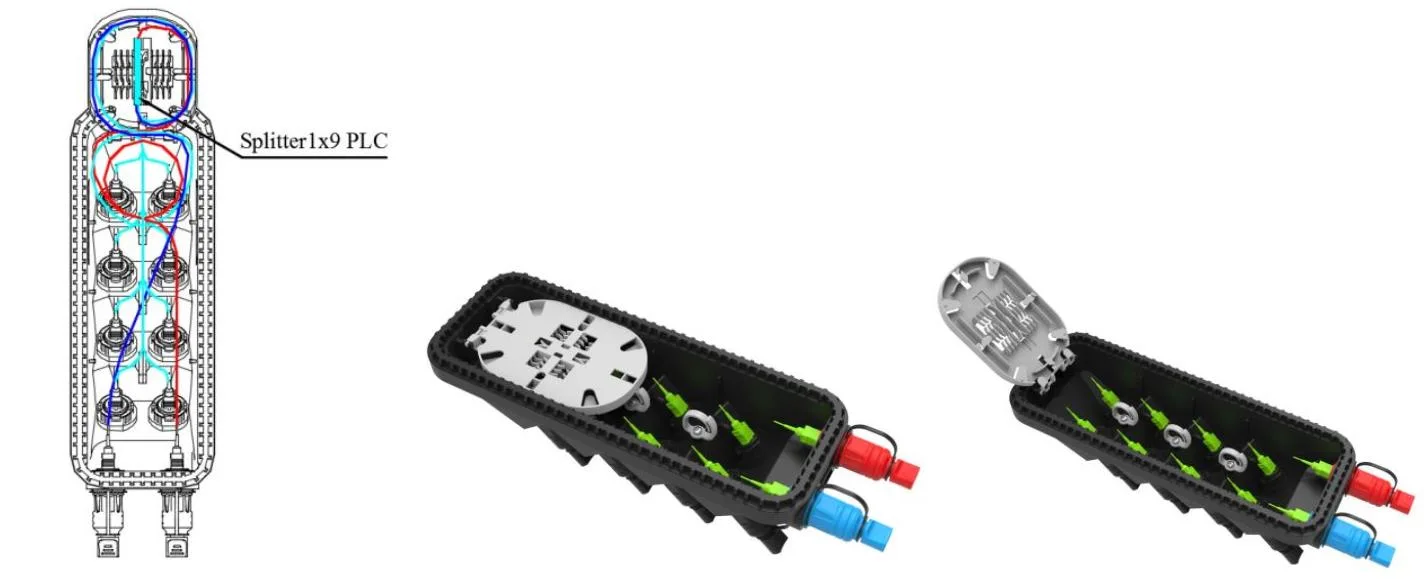

5.1 طرق كابل المنتج:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

GFS-008-028C صورة المنتج

6. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي فينيل متعدد البروم (PBB) (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE) الحد الأقصى.

7. التثبيت

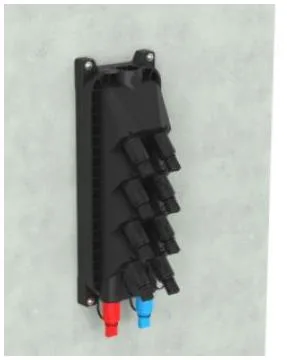

7.1. تركيب مثبت على الحائط

حفر 4 ثقوب في الجدار بناءً على الحجم في الجدول 1 ، ضع التوسعات التوسعية φ8*40 ، ضع المربع لمطابقة الثقوب واستخدام الترباس لربطه.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

التثبيت المثبت على الحائط

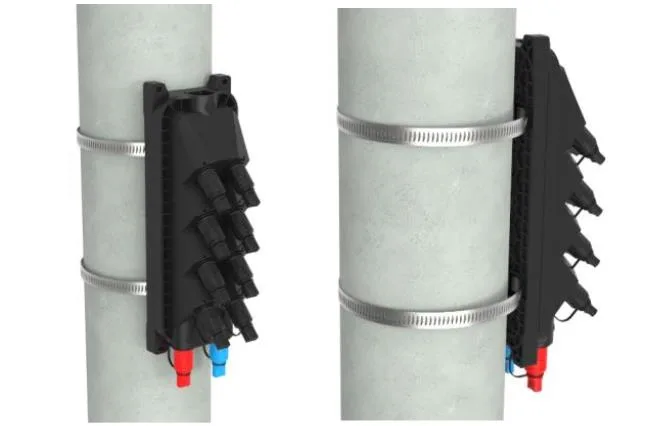

7.2. تركيب مثبت على القطب

إصلاح مجموعة واحدة من حلقة القطب إلى قطب الاتصالات

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

تركيب القطب

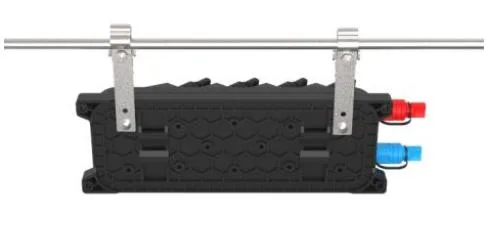

7.3. الهيكل العلوي

اربط الاثنين المثبتان على هيكل العلوم المعلقة على السلك ، ثم تم تثبيته ، منع سقوط العلبة.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

الهيكل العلوي

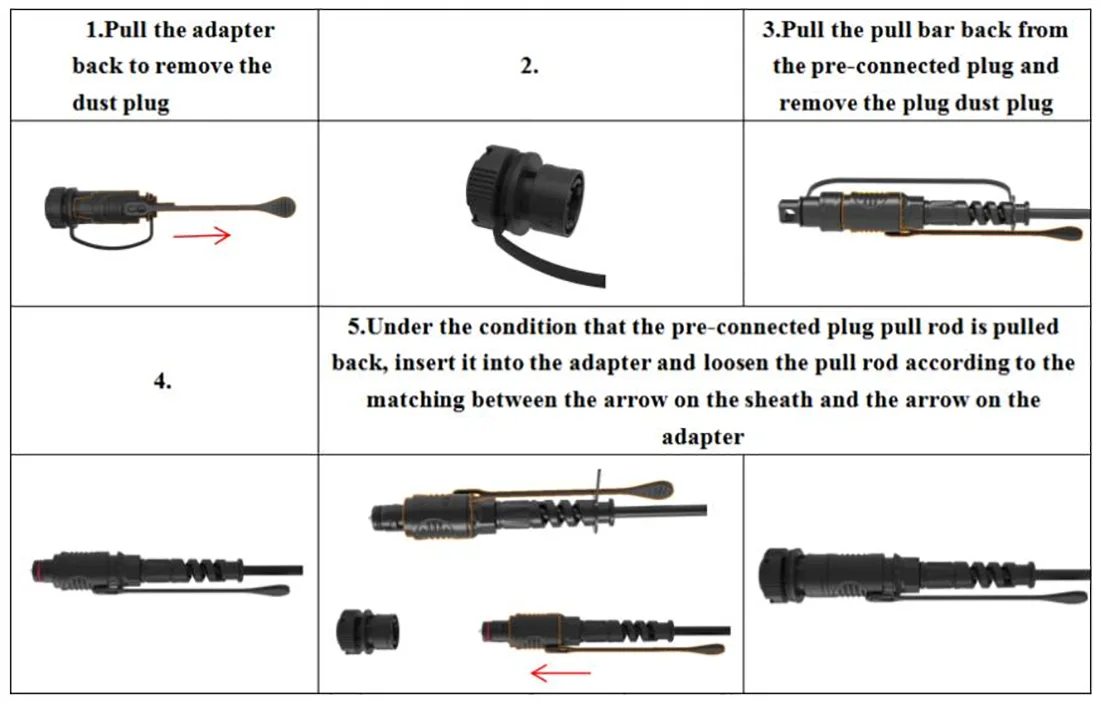

8. موصل التشغيل

8.1 محول مسبقًا - A （E）

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.2 محول مسبق متصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.3 محول مسبق متصل - ج

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.4 محول مسبق متصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.5 محول متصل مسبقًا - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

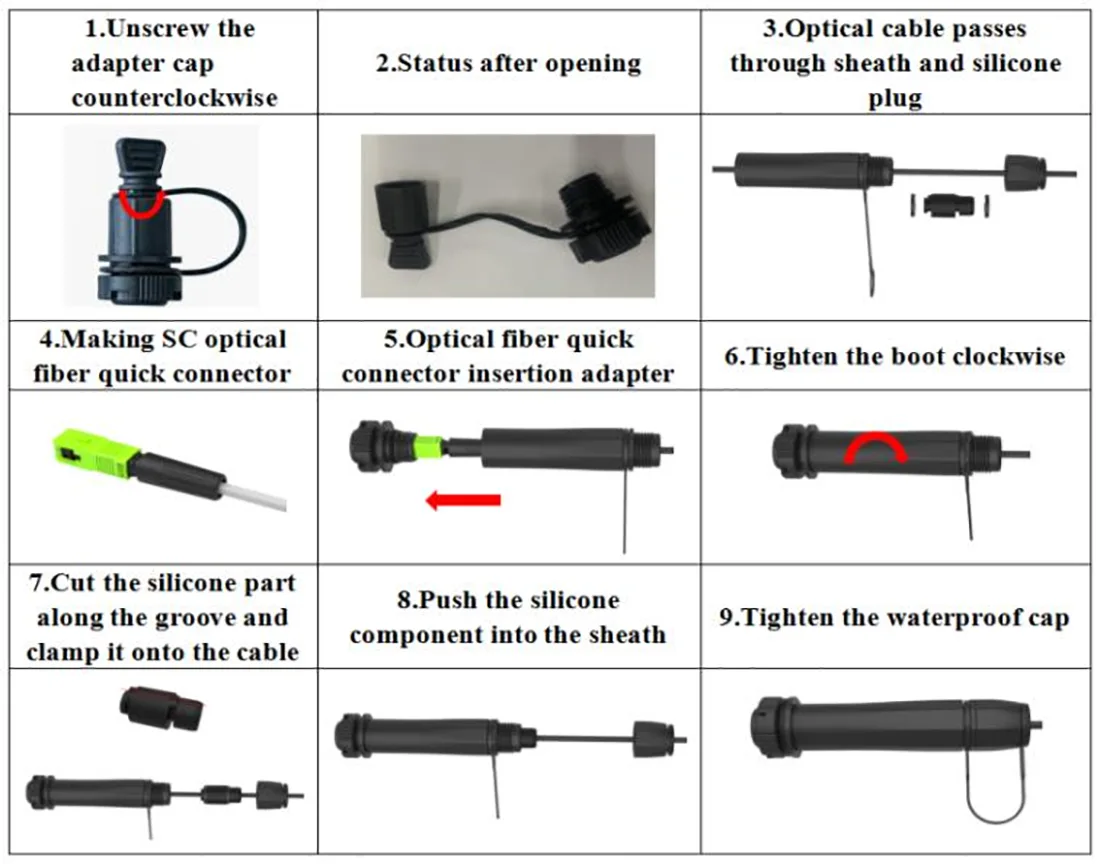

8.6 محول متصل مسبقًا -F

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.7 محول مسبق متصل - ز

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.8 محول متصل مسبقًا-H-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.9 محول متصل مسبقًا-J-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

9. حزمة

غرض	مادة	الحجم (مم)	كمية	الوزن الإجمالي (كجم)
تعبئة المنتجات المستقلة	كرتون	345115110	1	0.7
التعبئة والتغليف الخارجي كرتون	كرتون	485360575	20	15
ملاحظة: التغليف مرجوع فقط ، وتكوينات مختلفة تتوافق مع أحجام وأوزان مختلفة
