مربع توزيع كبلات الألياف البصرية الألياف المسبق GFS-004-006C

1. عام

1.1 الوصف

يوفر مربع التوزيع البصري المسبق مسبقًا كأجهزة عقدة توزيع شبكة FTTX الأكثر تقدماً ، اتصالًا سريعًا وموثوقًا ، وحماية وإدارة جيدة لشبكة FTTX.

GFS-004-006C

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

1.3 بيئة التطبيقات

2. الخصائص

1. يتم لحام القشرة السفلية والغطاء العلوي عن طريق لحام الصفيحة الساخنة ، والتي لا يمكن فصلها.

2. المادة: PP+GF.

3.

4. مستوى الحماية حتى IP68.

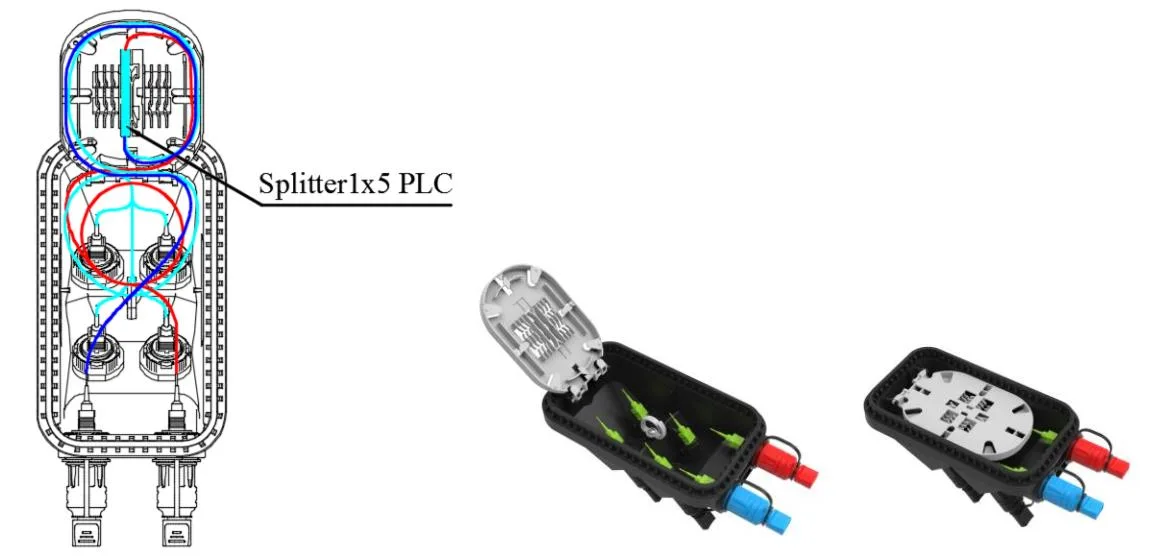

5. تم تجهيز الجزء الداخلي بـ 1x2 FBT SPLITTER+ 1X4 PLC Flitter أو 1x4 PLC Flitter.

6. طريقة التثبيت: مثبتة على القطب ، مثبتة على الجدار ، مثبتة على الحائط.

3. المواصفات

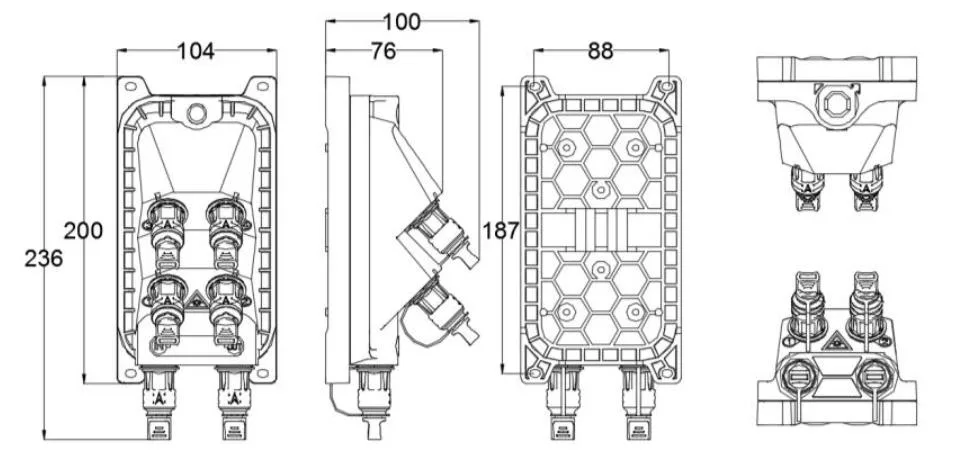

3.1 المواصفات الميكانيكية

4. التكوين

المعلمات البصرية الرئيسية

المعلمات البصرية الموضحة في الجدول أعلاه هي قيم افتراضية ، ويمكن تخصيصها وفقًا لـ متطلبات.

5. صورة المنتج

5.1 طرق كابل المنتج:

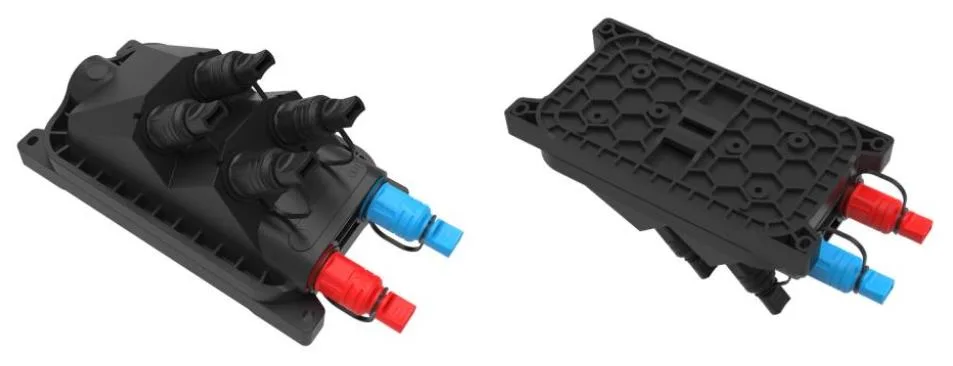

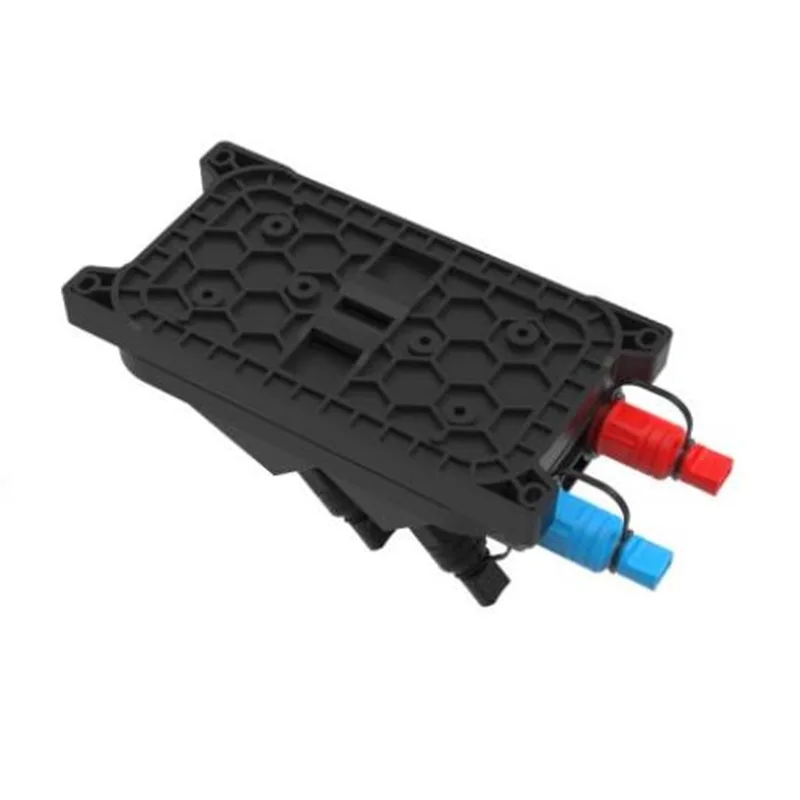

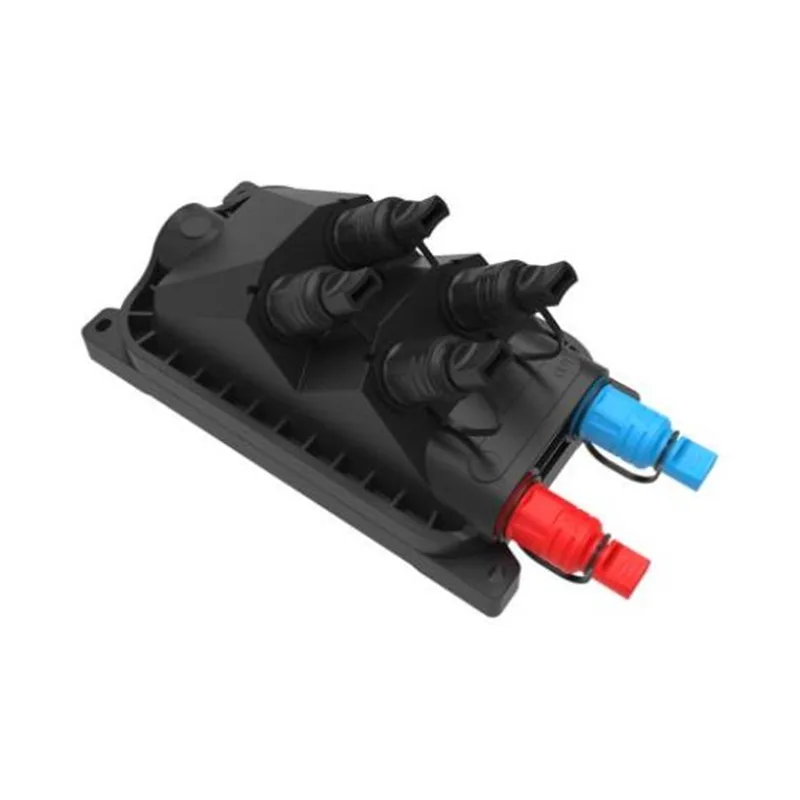

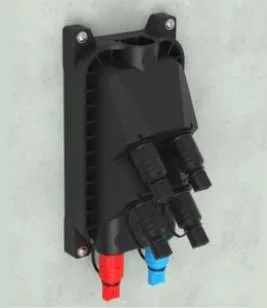

GFS-004-006C صورة المنتج

6. الخصائص البيئية

يتوافق هذا المنتج مع توجيه حماية البيئة ROHS ، ومحتوى الرصاص ، الكادميوم ، الزئبق ، الكروم سداسي ، لا يتجاوز ثنائي فينيل متعدد البروم (PBB) (PBB) وأثير ثنائي الفينيل متعدد البروم (PBDE) الحد الأقصى.

7. التثبيت

7.1. تركيب مثبت على الحائط

حفر 4 ثقوب في الجدار بناءً على الحجم في الجدول 1 ، ضع التوسع التوسع φ8*40 ، ضع الصندوق لمطابقة الثقوب واستخدام الترباس لتثبيته.

التثبيت المثبت على الحائط

7.2. تركيب مثبت على القطب

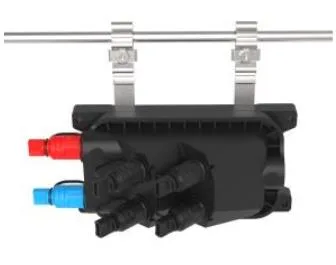

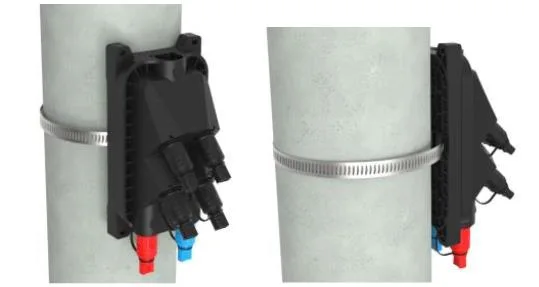

إصلاح مجموعة واحدة من حلقة القطب إلى قطب الاتصالات

تركيب القطب

7.3. الهيكل العلوي

اربط الاثنين المثبتان على هيكل العلوم المعلقة على السلك ، ثم تم تثبيته ، منع سقوط العلبة.

الهيكل العلوي

8. موصل التشغيل

8.1 محول مسبقًا - A （E）

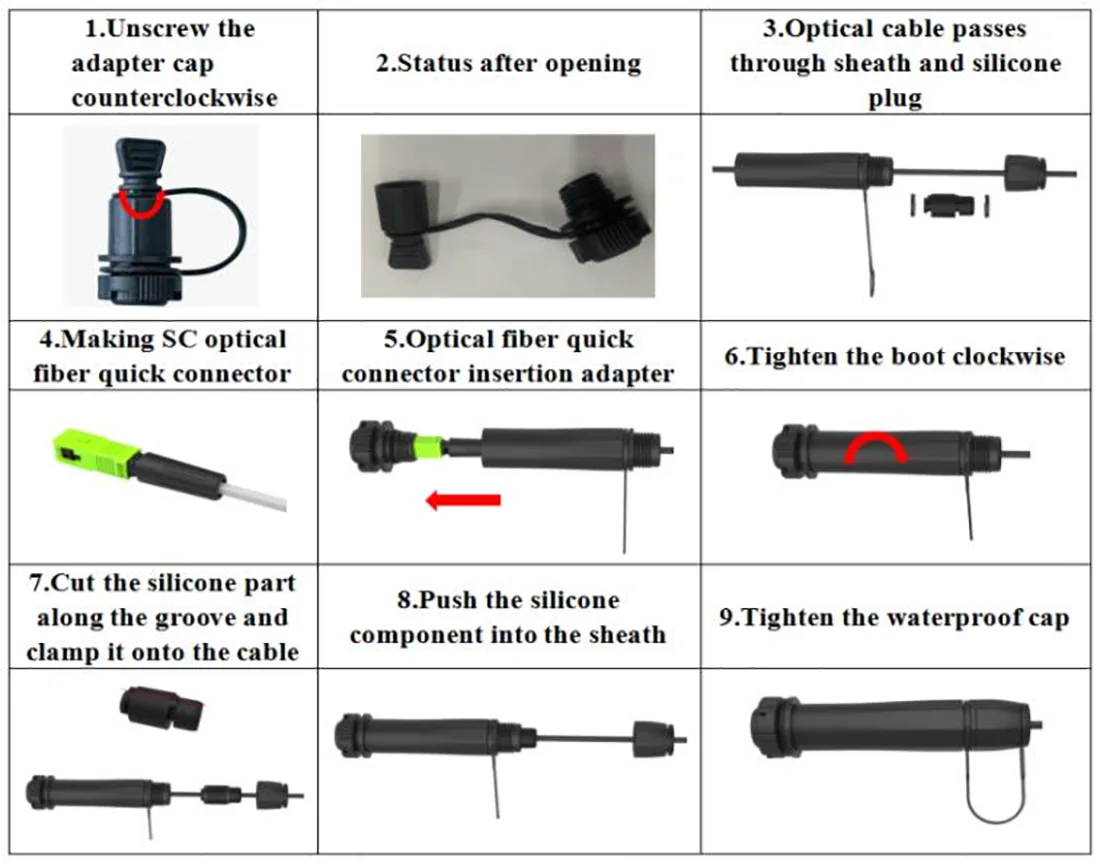

⚫ قم بتدوير الجزء السهم من موصل الألياف بعكس اتجاه عقارب الساعة وأخرج غطاء الغبار.

⚫ الجزء السهم من موصل الألياف أعلاه ، أدخل موصل الألياف في المقبس ثم قم بتدوير السهم جزء في اتجاه عقارب الساعة.

8.2 محول مسبق متصل - B （XL）

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة

8.3 محول مسبق متصل - ج

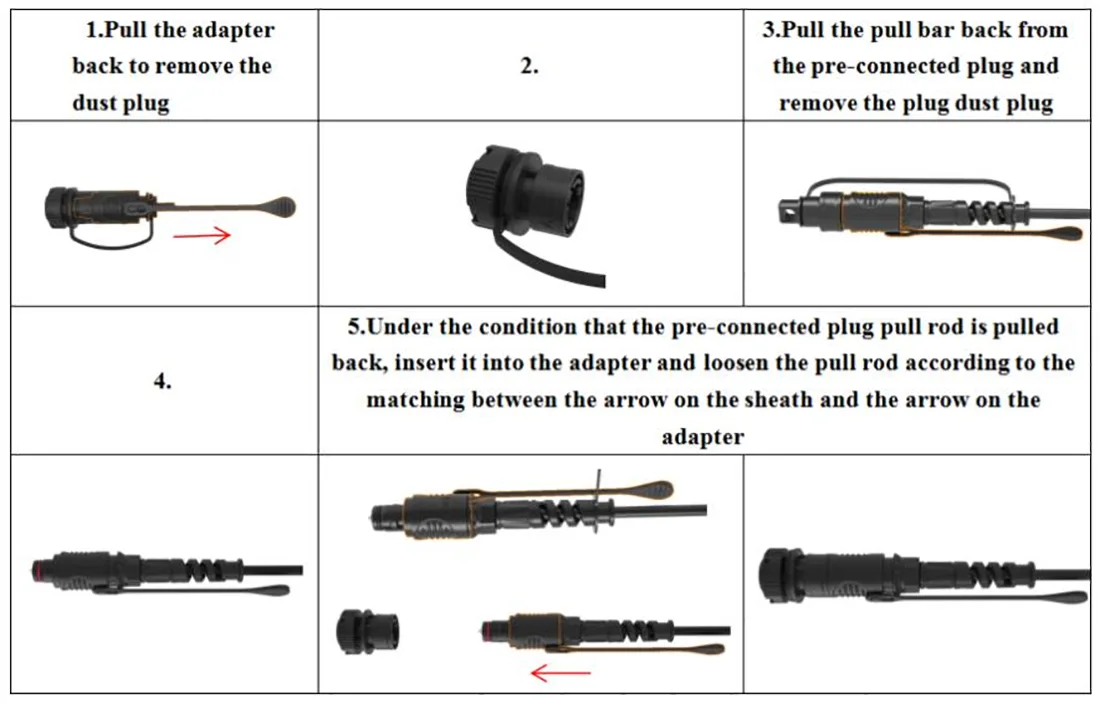

⚫ ادفع الحلقة المنزلق على قابس الألياف الضوئية في اتجاه السهم لإزالة غطاء الغبار ؛ اضغط على الزر لإخراج غطاء الغبار على المحول في اتجاه السهم.

⚫ قم بمحاذاة جسم القابس المسبق مع مشبك المحول حتى يتم تثبيته. قم بتوصيل أغطية الغبار بالطريقة نفسها.

⚫ يدفع المكونات المسبقة المُثبّعة على الحلقة المنزلق لإطلاق مشبك ، ثم سحب الجسم الرئيسي للخلف لفصله.

8.4 محول مسبق متصل - د

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم.

⚫ قم بتوصيل المكونات المسبقة المتصلة D والمحول المسبق D في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

8.5 محول متصل مسبقًا - ه (أ)

⚫ اقلب سدادة مسبقة في اتجاه عقارب الساعة وافتح غطاء المكونات والغبار المتصلة مسبقًا في اتجاه السهم

⚫ قم بتوصيل المكونات المسبقة المتصلة بـ E والمحول المسبق E في اتجاه السهم ، وقم بتدوير المكونات في اتجاه عقارب الساعة لإصلاحه.

8.6 محول متصل مسبقًا -F

⚫ أدخل توصيل موصل الألياف الضوئية SC عبر الأجزاء الفضفاضة بدوره ، ثم قم بتوصيله بالمحول ؛

⚫ قم بتثبيت غمد محول محول على محول XL Pre Connection على محول مع مفتاح بلاستيكي ؛

⚫ أدخل قابس الربيع المفاجئ في الغمد ؛

⚫ يجب تثبيت مشبك الكابل ويكون الخط قريب من القابس ؛

⚫ المسمار غطاء مقعد المشبك الكابل الجلدي على غمد في اتجاه عقارب الساعة.

8.7 محول مسبق متصل - ز

8.8 محول متصل مسبقًا-H-1

8.9 محول متصل مسبقًا-J-1
