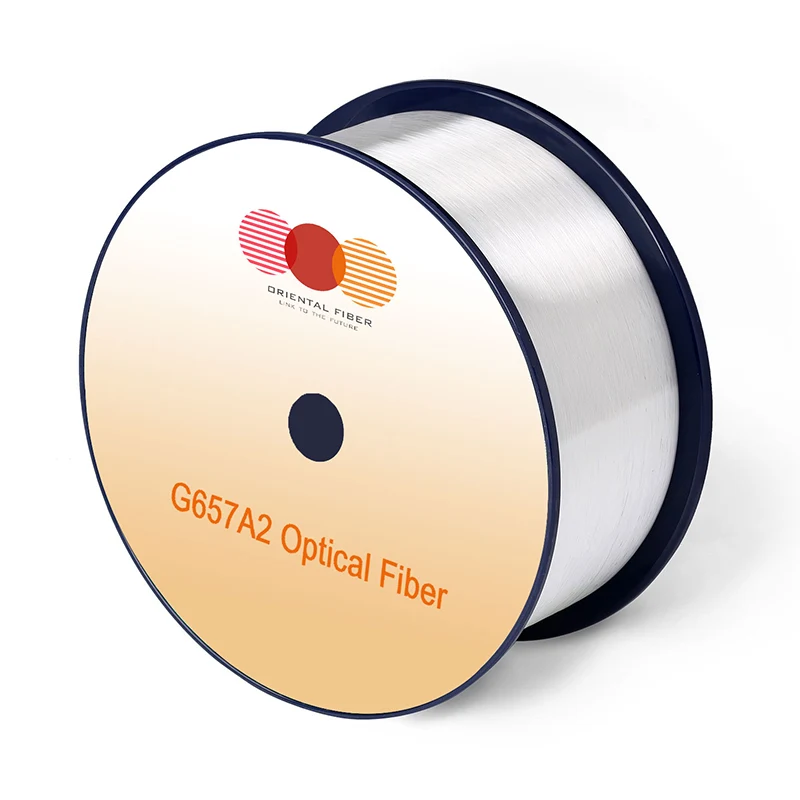

الألياف الضوئية أحادية الوضع G.657.A2

صفات

شروط

القيم المحددة

الوحدات

الخصائص البصرية

التوهين

1310nm

≤0.35

[DB/KM]

1383nm (بعد التقدم H2)

≤0.35

[DB/KM]

1460nm

≤0.25

[DB/KM]

1490nm

≤0.23

[DB/KM]

1550nm

≤0.21

[DB/KM]

1625nm

≤0.23

[DB/KM]

التوهين مقابل الطول الموجي

الأعلى. α اختلاف

1285-1330nm ، في إشارة إلى 1310nm

≤0.03

[DB/KM]

1525-1575NM ، في إشارة إلى 1550 نانومتر

≤0.02

[DB/KM]

الطول الموجي للتشتت صفر (λ0)

-

1300-1324

[نانومتر]

صفر تشتت منحدر (S0)

-

≤0.092

[PS/(NM2 · KM)]

PMD

الحد الأقصى للألياف الفردية

-

≤0.1

[PS/√km]

قيمة تصميم الارتباط (M = 20 ， Q = 0.01 ٪)

-

≤0.06

[PS/√km]

القيمة النموذجية

-

0.04

[PS/√km]

الطول الموجي الكابل المقطوع (λcc)

-

≤1260

[نانومتر]

قطر حقل الوضع (MFD)

1310nm

8.4-9.2

[μM]

1550nm

9.3-10.3

[μM]

مؤشر المجموعة الفعال للانكسار (ne or)

1310nm

1.466

-

1550nm

1.467

-

انقطاع النقطة

1310nm

≤0.05

[ديسيبل]

1550nm

≤0.05

[ديسيبل]

الخصائص الهندسية

قطر الكسوة

-

125.0 ± 0.7

[μM]

الكسوة غير الدائرية

-

≤0.7

[٪]

قطر الطلاء

-

235-245

[μM]

خطأ في التركيز خطوة

-

≤12.0

[μM]

طلاء عدم الدوائر

-

≤6.0

[٪]

خطأ في التركيز الأساسي

-

≤0.5

[μM]

حليقة (دائرة نصف قطرها)

-

≥4

[م]

طول التسليم

-

ما يصل إلى 50.4

[كم/بكرة]

الخصائص البيئية

1310nm ، 1550nm و 1625nm

اعتماد درجة الحرارة الناجم عن التوهين

-60 ℃ إلى +85 ℃

≤0.05

[DB/KM]

توهين دراجات درجة الحرارة الناجم عن التوهين

-10 درجة مئوية إلى +85 درجة مئوية ، 98 ٪ RH

≤0.05

[DB/KM]

اعتماد المياه الناجم عن التوهين الناجم عن التوهين

23 درجة مئوية ، لمدة 30 يومًا

≤0.05

[DB/KM]

تسبب الاعتماد في الحرارة الرطبة الناجم عن التوهين

85 درجة مئوية و 85 ٪ RH ، لمدة 30 يومًا

≤0.05

[DB/KM]

شيخوخة الحرارة الجافة

85 ℃ ، لمدة 30 يومًا

≤0.05

[DB/KM]

المواصفات الميكانيكية

اختبار إثبات

-

≥9.0

[ن]

-

≥1.0

[٪]

-

≥100

[KPSI]

التوهين الناجم عن الانتعاش الكلي

10 حواف حول دائرة نصف قطرها 15 ملم

1550nm

≤0.03

[ديسيبل]

10 حواف حول دائرة نصف قطرها 15 ملم

1625nm

≤0.1

[ديسيبل]

1 قم بالتشويش على دائرة نصف قطرها 10 ملم

1550nm

≤0.1

[ديسيبل]

1 قم بالتشويش على دائرة نصف قطرها 10 ملم

1625nm

≤0.2

[ديسيبل]

1 قم بالتشغيل على مدار دائرة نصف قطرها 7.5 ملم

1550nm

≤0.5

[ديسيبل]

1 قم بالتشغيل على مدار دائرة نصف قطرها 7.5 ملم

1625nm

≤1.0

[ديسيبل]

قوة شريط الطلاء

متوسط ​​القوة النموذجي

1.5

[ن]

قوة الذروة

1.3-8.9

[ن]

معلمة التعب الديناميكي (ND)

-

≥20

-
