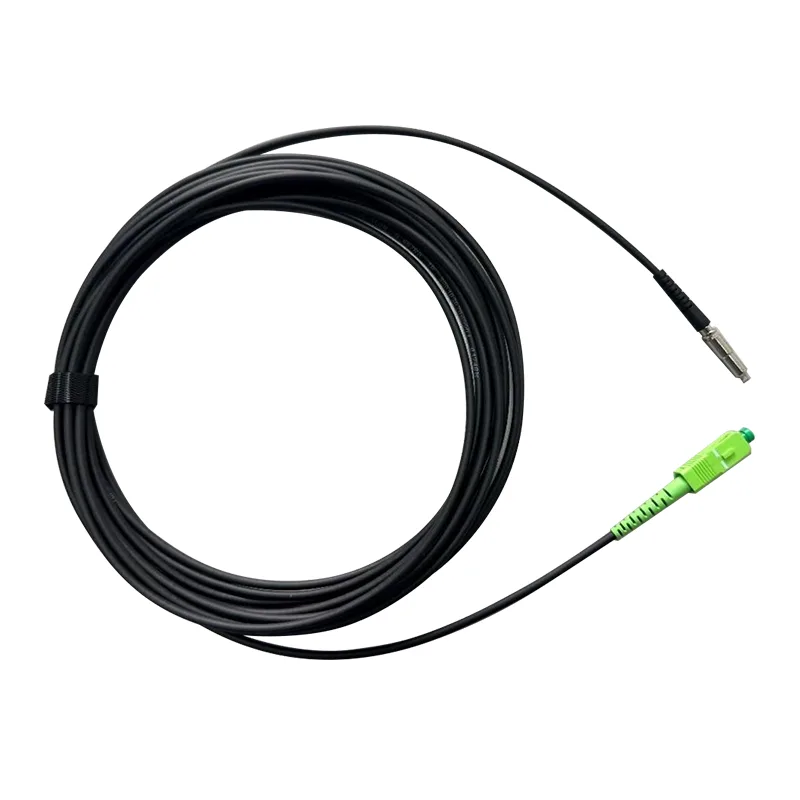

سلك تصحيح صغير SC/APC

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

إرسال استفسار

وصف المنتج

سلك التصحيح Mini SC/APC عبارة عن كابل توصيل من الألياف الضوئية مزود بموصل SC/APC مدمج. لقد تم تصميمه لتوفير خسارة إدخال منخفضة وخسارة إرجاع عالية، مما يضمن سلامة الإشارة عبر نطاق واسع من الشبكات الضوئية. يتم تصنيع منتجنا تحت رقابة صارمة على الجودة لتلبية متطلبات أنظمة FTTX/FTTH الحديثة والشبكات الضوئية السلبية (PON).

التطبيقات الرئيسية

أنظمة FTTX / FTTH

شبكات إيثرنت

روابط الكيبل التلفزيوني

توزيع الإشارات الضوئية

الشبكات الضوئية السلبية (PON)

الميزات التقنية

خسارة إدراج منخفضة، خسارة عودة عالية

التكرار العالي وقابلية التبادل

تم اختباره بنسبة 100% فيما يتعلق بالإدخال، وفقدان الإرجاع، والوجه النهائي، والتداخل

التحمل الميكانيكي القوي

يتوافق مع معايير Telcordia GR-326-Core

تركيب سريع وسهل للأسلاك عبر الجدار

يحافظ على أداء مستقر في بيئات الكابلات الكثيفة

المواصفات الفنية:

الانشاءات	وحدة	الأوصاف
عدد الألياف		البسيط
الطول الموجي	نانومتر	1310/1550
فقدان الإدراج	ديسيبل	.30.30
خسارة العودة	ديسيبل	≥60 (APC)
لون سترة الكابل		أسود، أو قابل للتخصيص
القطر الخارجي للكابل	مم	φ3.0 ± 0.1
وضع الألياف		الوضع الفردي: G657 B3
مادة سترة الكابل		تي بي يو، أوفيسيسن.
وزن الكابل	كجم/كم	8.5 (تقريبًا)
محتويات الطباعة		قابلة للتخصيص
طول	m	80 أو للتخصيص (التسامح: ± 0.5 م)
نوع الموصل		مدخل:	موصل SC/APC صغير
		الإخراج:	موصل SC/APC
درجة حرارة التشغيل	℃	-20 درجة مئوية ~ +60 درجة مئوية
درجة حرارة التخزين	℃	-40 درجة مئوية ~ +85 درجة مئوية

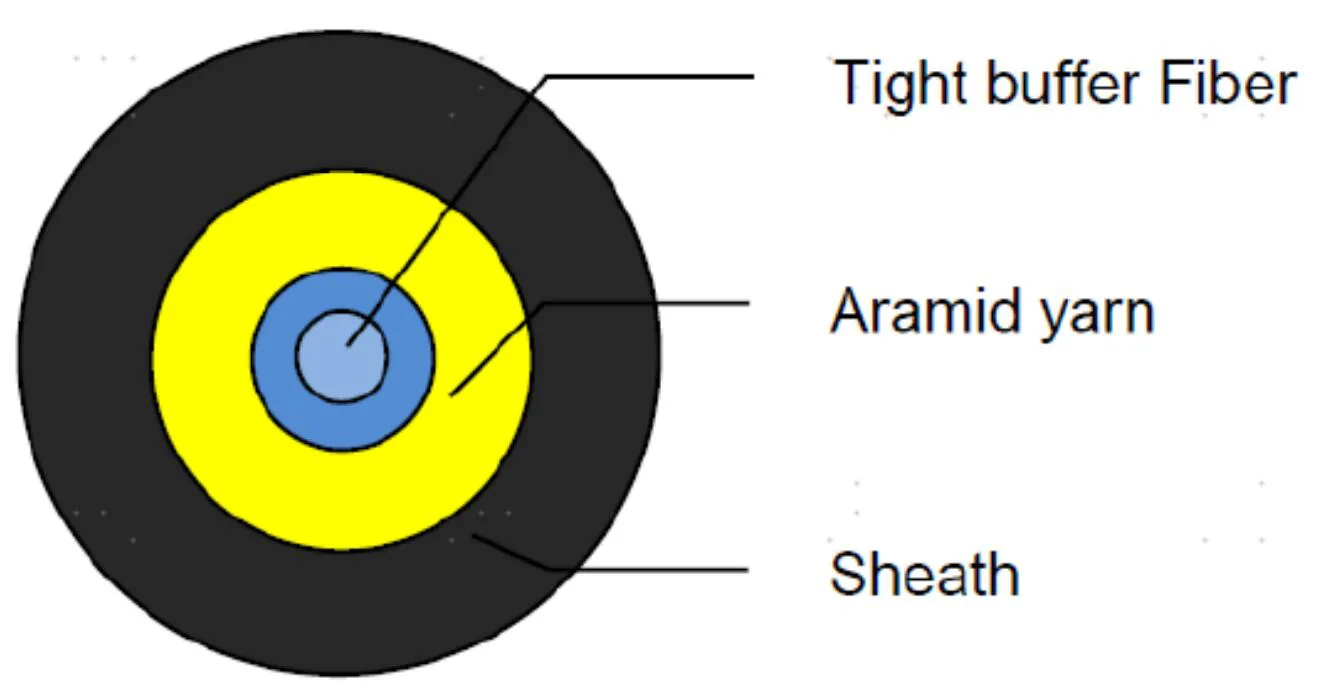

هيكل الكابل:

Mini SC/APC Patch Cord

أغراض		الأوصاف
الألياف الضوئية	نوع الألياف	ITU-T G.657B3 وضع واحد
	القطر الأساسي (ميكرومتر)	8-11 ميكرومتر
	قطر الكسوة (ميكرومتر)	125.0 ± 0.7 ميكرومتر
	قطر الطلاء (ميكرومتر)	245 ± 10 ميكرومتر (قبل التلوين) 250 ± 15 ميكرومتر (ملون)
	قطر مجال الوضع	8.6 ~ 8.8 ± 0.4μm @ 1310 نانومتر 9.6 ~ 9.8 ± 0.5μm @ 1550 نانومتر
	الأطوال الموجية العاملة	1260 ~ 1625 نانومتر
	لون	أزرق
	توهين الكابل	.350.35 ديسيبل/كم 1310 نانومتر .250.25 ديسيبل/كم 1550 نانومتر .260.26 ديسيبل/كم 1625 نانومتر
	عدد الألياف	1
	صانع الزجاج
ألياف عازلة ضيقة	القطر	0.90±0.05 ملم
	لون	أزرق
	مادة	LSZH
سترة خارجية	القطر	3.0 ± 0.1 ملم
	سماكة	0.8 ± 0.1 ملم
	لون	أسود
	مادة	تي بي يو، مقاوم للأشعة فوق البنفسجية.
عضو القوة	مادة	خيوط الأراميد
فترة	1	80 م
تبلد التثبيت	/	1%
سرعة الرياح القصوى	/	50 كم / ساعة
وزن	/	8.4 كجم/كم
عملية الجر التوتر	1	200ن
الحد الأقصى لتوتر الجر	/	1000ن
تطبيق الكابل	/	في الهواء الطلق، تركيب هوائي، مجاري الهواء مدعومة ذاتيا

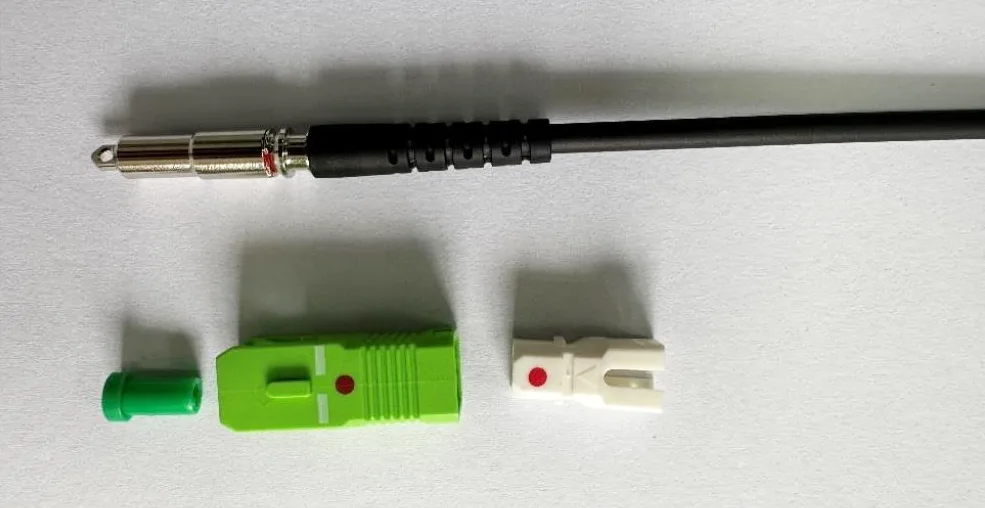

مخطط المنتج:

Mini SC/APC Patch Cord

طَرد:

Mini SC/APC Patch Cord

المزايا التقنية

تلميع دقيق

تخضع موصلات Mini SC/APC الخاصة بنا لصقل زاوية دقيق للحصول على الحد الأدنى من الانعكاس الخلفي والأداء البصري الفائق.

المتانة والموثوقية

تم تصميم غلاف الكابل لمقاومة الانحناء وإجهاد الشد والتآكل البيئي، مما يضمن طول العمر في التركيبات الصعبة.

التكامل السهل

يدعم سلك التصحيح النشر السريع وإعادة التكوين، وهو مثالي لمقدمي الخدمات ومتكاملي الشبكات وإعدادات المؤسسات.

ضمان الجودة

تم اختبار كل سلك تصحيح Orientalfiber Mini SC/APC بنسبة 100% من حيث فقدان الإدخال، وفقدان الإرجاع، وفحص الوجه النهائي قبل مغادرة المصنع، مما يضمن الأداء المتسق.
