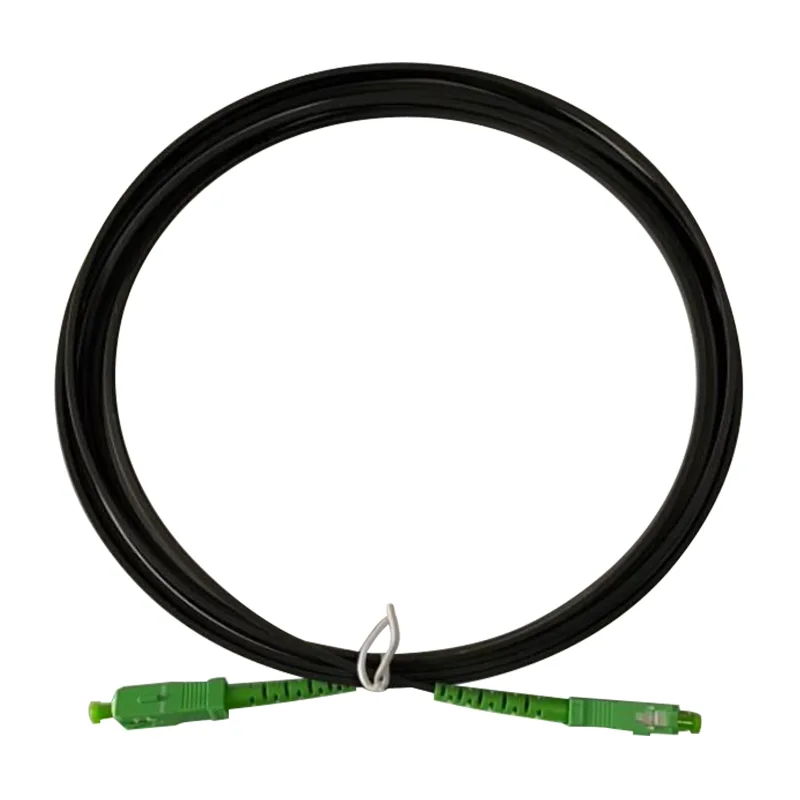

كابل مستدير 3 مم SC/APC- SC/APC أسلاك التصحيح

The Orientalfiber 3mm Round Cable SC/APC–SC/APC Patch Cords are designed for stable, low-loss optical transmission in demanding network environments. Built with G657A1 single-mode fiber, these patch cords offer strong bend resistance and consistent signal performance, making them suitable for dense installations such as data centers and FTTH networks. The use of precision ceramic ferrules with APC polishing ensures high return loss (≥55dB), effectively reducing back reflection and maintaining signal integrity.

إرسال استفسار

وصف المنتج

الكابل مستدير من الألياف الشرقية 3 مم SC/APC- SC/APC أسلاك التصحيحتمثل حلقة وصل حاسمة في البنية التحتية الحديثة للاتصالات عالية السرعة. تم تصنيع أسلاك التصحيح هذه بواسطة شركة Orientalfiber، وهي قسم رئيسي في مجموعة Jiangsu Xuben Photoelectric Technology، وهي نتيجة لأبحاث مكثفة وتصنيع عالي السعة. مع مساحة إنتاجية تمتد إلى 15000 متر مربع وشهادة ISO9001، تضمن Orientalfiber أن كل كابل يدعم المتطلبات الصارمة لنقل البيانات العالمية. عندما تختار المصدركابل مستدير من الألياف الشرقية 3 مم SC/APC- SC/APC أسلاك التصحيح، أنت تستثمر في منتج مدعوم من مجموعة يبلغ إنتاجها السنوي 20 مليون دولار وتتمتع بسمعة طيبة من حيث الموثوقية على المستوى الاحترافي.

الأداء الفني والتميز الهندسي

تصميمكابل مستدير من الألياف الشرقية 3 مم SC/APC- SC/APC أسلاك التصحيحيركز على تقليل تداخل الإشارة مع زيادة المتانة المادية إلى الحد الأقصى. من خلال استخدام الألياف أحادية الوضع G657A1، توفر هذه الكابلات مقاومة استثنائية للانحناء، وهو أمر حيوي للتوجيه المعقد في المساحات الضيقة.

ميزات البناء الأساسية

حلقات سيراميكية عالية الدقة: تستخدم موصلات SC/APC حلقات سيراميكية مصممة بدقة لضمان محاذاة مستقرة وخسارة إرجاع تبلغ ≥55 ديسيبل، مما يمنع انعكاسات الإشارة التي يمكن أن تؤدي إلى انخفاض أداء الشبكة.
سترة السلامة LSZH: تتكون السترة الخارجية مقاس 3.0 مم من مادة هالوجين منخفضة الدخان، مما يجعلها مناسبة للتطبيقات الصاعدة والأفقية حيث تكون السلامة من الحرائق والسمية المنخفضة إلزامية.
التحقق الصارم من المصنع: يتم إنهاء واختبار كل وحدة بنسبة 100% في المصنع. يؤدي هذا إلى التخلص من متغيرات إنهاء المجال، مما يضمن أن أسلاك التوصيل الدائرية SC/APC- SC/APC من Orientalfiber مقاس 3 مم تعمل وفقًا للمواصفات فور التثبيت.
المرونة الميكانيكية: تم تصميم هذه الكابلات لتحمل قوة الاحتفاظ التي تبلغ 50 نيوتن، لتتحمل الضغوط المادية الشائعة أثناء التثبيت والصيانة على المدى الطويل.

التطبيقات الاستراتيجية عبر الصناعات المتنوعة

تعدد الاستخداماتكابل مستدير من الألياف الشرقية 3 مم SC/APC- SC/APC أسلاك التصحيحيسمح بنشرها في بيئات مختلفة عالية المخاطر، بدءًا من مراكز البيانات التجارية وحتى مراقبة المرافق العامة.

مراكز البيانات وشبكات إيثرنت

في مراكز البيانات عالية الكثافة، تعتبر إدارة الكابلات أولوية. يوفر الشكل الدائري مقاس 3 مم بديلاً قويًا للأسلاك الرفيعة، مما يوفر حماية أفضل ضد السحق مع الحفاظ على المرونة اللازمة لاتصالات لوحة التصحيح.

خدمات FTTH والاتصالات

بالنسبة لمشاريع الألياف الضوئية إلى المنزل (FTTH)، تعمل أسلاك التصحيح هذه على سد الفجوة بين شبكة التوزيع الضوئية ومعدات المشترك. إن قدرتها على التعامل مع خدمات الفيديو والبيانات والصوت في وقت واحد تجعلها عنصرًا أساسيًا لموفري النطاق العريض الحديثين.

المشاريع الصناعية والبنية التحتية

إلى جانب الشبكات المكتبية القياسية، تُستخدم منتجات Orientalfiber على نطاق واسع في أنظمة الطاقة الكهربائية والنقل بالسكك الحديدية والاتصالات على الطرق السريعة. متانة الكابل مستدير من الألياف الشرقية 3 مم SC/APC- SC/APC أسلاك التصحيحيضمن التشغيل المستقر في البيئات الصعبة للاتصالات الأمامية الصناعية.

معايير الموثوقية وضمان الجودة

كجزء من مجموعة Jiangsu Xuben Photoelectric Technology، تقوم شركة Orientalfiber بتشغيل أربعة مصانع متخصصة. يتيح هذا التكامل الرأسي - الذي يغطي الكابلات الداخلية والكابلات الخارجية ومكونات ODN ومعدات الشبكة - التحكم الكامل في الجودة.

الامتثال البيئي: جميع المكونات متوافقة مع RoHS، وتلبي المعايير الدولية للسلامة البيئية.
معايير المتانة: مع معدل تكرار الاتصال لأكثر من 800 مرة، فإن هذه الأسلاك موثوقة للغاية لتطبيقات معدات الاختبار حيث يحدث توصيل وفصل متكرر.
الاستقرار الحراري: تحافظ هذه الأسلاك على الأداء عبر نطاق واسع من درجات الحرارة، من -30 درجة مئوية للتخزين إلى +50 درجة مئوية في بيئات التشغيل.

المواصفات الفنية:

الانشاءات	وحدة	الأوصاف
وضع الألياف		الوضع الفردي: ITU-T G657A1
عدد الألياف		البسيط
الطول الموجي	نانومتر	1310/1550
فقدان الإدراج	ديسيبل	.30.30
خسارة العودة	ديسيبل	≥55
قطر الألياف العازلة	أم	900
لون الألياف العازلة		أزرق
لون سترة الكابل		أسود
مادة سترة الكابل		LSZH
عازل		عزل البولي إيثيلين عالي الكثافة
قطر الكابل	مم	Φ3.0 ±0.20
طول	m	10 +0.5/-0 30 +0.5/-0 50 +0.5/-0 75 +1/-0 100 +1/-0
نوع الموصل		SC/APC (أخضر)
طلاء نهاية الوجه		ناقلة جنود مدرعة
مادة الطويق		سيراميك
تكرار الاتصال		> 800 مرة
الحد الأدنى من نصف قطر الانحناء	مم	≥20
تلبية الاحتفاظ بالألياف/الكابلات	N	50N ± 2N عند مدة 5N/s 120s
درجة حرارة التشغيل	℃	0 درجة مئوية ~ +50 درجة مئوية
درجة حرارة التثبيت	℃	-30 درجة مئوية ~ +60 درجة مئوية
درجة حرارة التخزين	℃	-30 درجة مئوية ~ +60 درجة مئوية

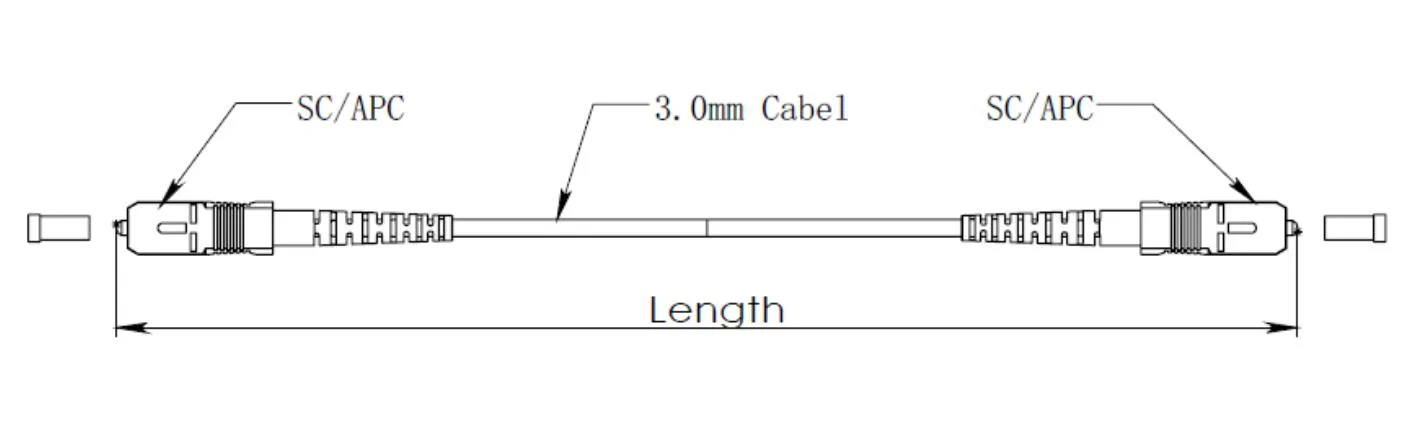

رسم الأبعاد:

3mm Round Cable SC/APC- SC/APC Patch Cords

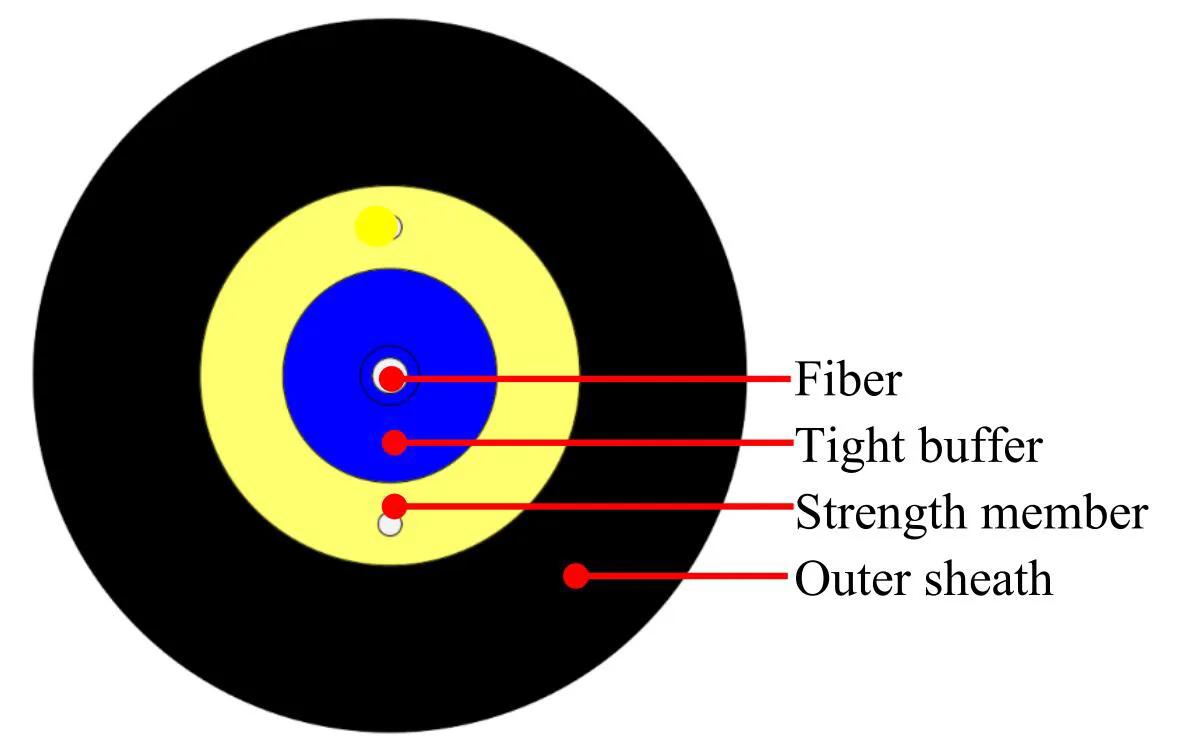

بناء الكابل:

3mm Round Cable SC/APC- SC/APC Patch Cords

أغراض	تحديد
ألياف عازلة ضيقة	عدد الألياف	1
	نوع الألياف	G.657A1
	لون الألياف	أزرق
	مادة	LSZH
	القطر	Φ0.9 ± 0.05 ملم
	لون عازلة ضيقة	أزرق
عضو القوة	مادة	خيوط الأراميد
الغلاف الخارجي	مادة	LSZH
	القطر	Φ3.0 ± 0.2 ملم
	لون الغلاف الخارجي	أسود
علامة الحبر	لون	أبيض

خصائص الألياف:

يجب أن تكون جميع خصائص ألياف الكابلات (ألياف الكابلات الجاهزة) متوافقة، على الأقل، مع التوصية ITU-T G.657A1 ويجب أن تكون على النحو التالي.

غرض	مواصفة
نوع الألياف	وضع واحد
مادة الألياف	مخدر السيليكا
معامل التوهين @ 1310 نانومتر @ 1383 نانومتر @ 1460 نانومتر @ 1550 نانومتر @ 1625 نانومتر	≥ 0.35 ديسيبل/كم ≥ 0.35 ديسيبل/كم ≥ 0.25 ديسيبل/كم ≥ 0.21 ديسيبل/كم ≥ 0.23 ديسيبل/كم
الطول الموجي لقطع الكابل	≥ 1260 نانومتر
الطول الموجي صفر التشتت	1300 ~ 1324 نانومتر
منحدر التشتت الصفري	≥ 0.092 ملاحظة/(نانومتر².كم)
PMD @ 1550 نانومتر	.10.1 حصان/كم^1/2
تشتت لوني @ 1285 ~ 1330 نانومتر @ 1271 ~ 1360 نانومتر @ 1550 نانومتر @ 1625 نانومتر	≥3 ملاحظة/(نانومتر كم) .35.3 ملاحظة/(نانومتر كم) .018.0 ملاحظة/(نانومتر كم) ≥22 ملاحظة/(نانومتر كم)
قطر مجال الوضع @ 1310 نانومتر	8.8 ± 0.4um
خطأ في التركيز الأساسي / الملبس	≥ 0.5 أم
قطر الكسوة	125.0 ± 0.7 أم
الكسوة غير دائرية	≥5%
قطر الطلاء الأساسي	242 ± 7 أم
طلاء / طلاء أساسي مركزي	≥10 ميكرومتر
طلاء غير دائري	.70.7%
التوهين مع فقدان انحناء الكابل 1 دورة 1 نصف قطر 10 مم 10 لفات 1 نصف قطر 15 ملم	1550 نانومتر ≥Δ0.75 ديسيبل/كم 1625 نانومتر ≥Δ1.5 ديسيبل/كم 1550 نانومتر ≥Δ0.25 ديسيبل/كم 1625 نانومتر ≥Δ1.0 ديسيبل/كم

الأسئلة المتداولة (الأسئلة الشائعة)

ما الذي يميز موصل SC/APC في سلك التصحيح Orientalfiber هذا؟

يتميز طلاء APC (الاتصال الجسدي المائل) بزاوية 8 درجات على الوجه النهائي للطويق. يضمن هذا التصميم امتصاص الانعكاسات الخلفية في غلاف الألياف، مما يوفر خسارة إرجاع فائقة مقارنة بموصلات UPC القياسية، وهو أمر ضروري لنقل الفيديو عالي الدقة ونقل البيانات لمسافات طويلة.

هل يمكن تخصيص طول أسلاك التوصيل المستديرة Orientalfiber 3mm SC / APC- SC / APC؟

نعم. بينما نقدم أطوالًا قياسية مثل 10 م، و30 م، و50 م، و75 م، و100 م، توفر Orientalfiber خيارات طول مخصصة لتناسب المتطلبات المعمارية المحددة أو المشاريع الهندسية الفريدة.

هل هذا الكابل مناسب للتطبيقات الناهضة أو الأفقية؟

قطعاً. تم تصميم سترة LSZH وقطرها 3 مم خصيصًا لتلبية متطلبات السلامة والمتطلبات الهيكلية للتركيبات العمودية والأفقية والناهضة داخل المباني التجارية والسكنية.

كيف تدعم شركة Orientalfiber المشاريع الهندسية واسعة النطاق؟

من خلال نظام المصانع الأربعة الخاص بمجموعتنا، نقدم حلولاً كاملة لشبكات الألياف الضوئية. لا يشمل ذلك فقط أسلاك التوصيل الدائرية SC/APC- SC/APC من Orientalfiber مقاس 3 مم، ولكن أيضًا مكونات ODN المحيطة والمعدات النشطة اللازمة للنشر على نطاق واسع.
