كابل أنبوبي هجين بصري وكهربائي فضفاض GDTS

تم تصميم كابل الأنبوب السائب الهجين البصري والكهربائي GDTS لنقل الطاقة والإشارات المتكامل، والجمع بين الألياف الضوئية والموصلات النحاسية في كابل واحد. تم تصنيعه من قبل شركة Orientalfiber، وهي مورد ومصنع مقره الصين، يتميز كابل GDTS بعضو مركزي قوي معدني، وأنابيب فضفاضة مملوءة بمركبات واقية، ودرع شريطي فولاذي مموج، وكلها محمية بغلاف خارجي متين من PE. لقد تم تصميمه لتحقيق أداء موثوق به في البيئات القاسية ويدعم كلاً من مجاري الهواء والتركيبات العلوية، مما يبسط نشر أنظمة المحطات الأساسية الموزعة والشبكات الصناعية مع تقليل تكاليف الشراء والإنشاء.

إرسال استفسار

وصف المنتج

توفر شركة أورينتالفايبركابل أنبوبي هجين بصري وكهربائي فضفاض GDTS، وهو حل متخصص مصمم لدمج نقل البيانات عالي السرعة وتوصيل الطاقة الموثوق به في وحدة هيكلية واحدة. تم تصميم هذا الكابل المركب لتلبية المتطلبات المتطورة للبنية التحتية الحديثة للاتصالات، خاصة عندما تكون كفاءة المساحة والتركيب المبسط أمرًا بالغ الأهمية.

نظرة عامة على المنتج وتركيب المواد

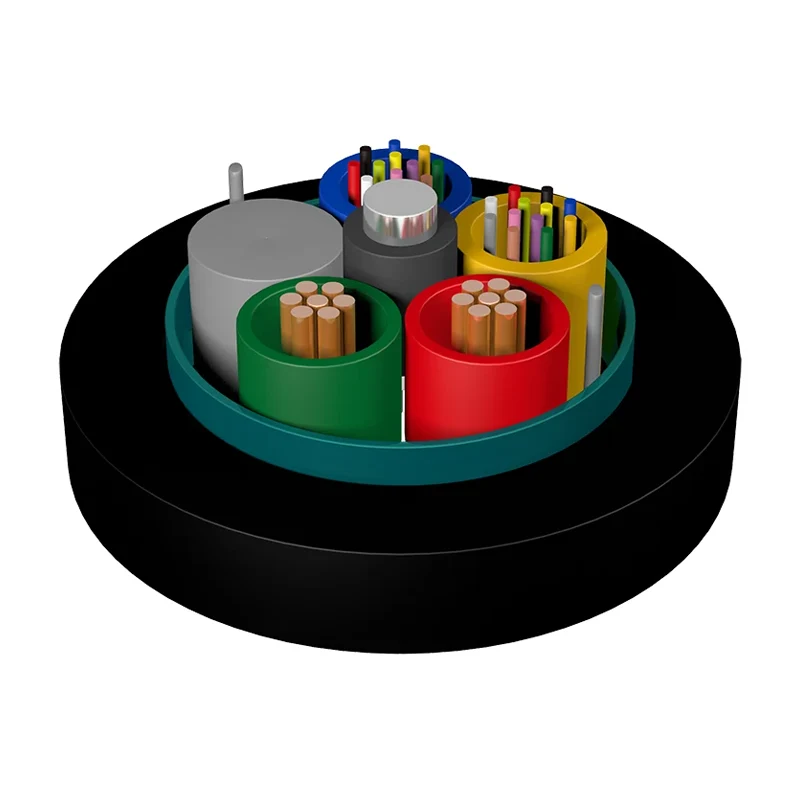

الكابل أنبوبي هجين بصري وكهربائي فضفاض GDTSيستخدم بنية متطورة متعددة الطبقات. في جوهره، يوفر عضو التعزيز المعدني قوة الشد اللازمة. يحيط بهذا المركز أنابيب فضفاضة مصنوعة من البلاستيك عالي المعامل، والتي تحتوي على الألياف الضوئية ومركبات الحشو الواقية.

يتم دمج الأسلاك النحاسية المعزولة جنبًا إلى جنب مع هذه الأنابيب، والتي تم تكوينها وفقًا لمتطلبات كهربائية محددة. هذه المجموعة الأساسية محمية بشريط من الفولاذ المموج، مما يوفر حماية قوية ضد التأثير الميكانيكي وأضرار القوارض. تم الانتهاء من الهيكل بأكمله بغلاف خارجي متين من البولي إيثيلين (PE)، مما يضمن الاستقرار على المدى الطويل في الظروف البيئية القاسية.

المزايا التقنية الرئيسية

الطاقة والإشارة المتكاملة:من خلال الجمع بين الموصلات النحاسية والألياف الضوئيةكابل أنبوبي هجين بصري وكهربائي فضفاض GDTSيلغي الحاجة إلى خطوط كهرباء منفصلة، مما يبسط بنية الكابلات.
المرونة الميكانيكية:يتيح التدريع الشريطي الفولاذي المموج وعضو القوة المعدنية أداءً موثوقًا به في البيئات عالية التوتر، بما في ذلك تركيبات مجاري الهواء والتركيبات العلوية.
الاستقرار البيئي:يعمل تصميم الأنبوب الفضفاض ومركبات الحشو المقاومة للرطوبة على حماية الألياف من تقلبات درجات الحرارة ودخول الماء.
الكفاءة التشغيلية:إن مركزية مصدر الطاقة للمعدات البعيدة تقلل من الحاجة إلى تنسيق موقع الطاقة المحلي وتبسط جداول الصيانة الروتينية.

سيناريوهات التطبيق الأساسي

أنظمة المحطات الأساسية الموزعة (BBU إلى RRU)

حالة الاستخدام الأساسية لأورينتالفايبركابل GDTS الخاص بـ هو الاتصال بين وحدة النطاق الأساسي للمبنى (BBU) ووحدة الراديو عن بعد (RRU) في أنظمة إمداد الطاقة عن بعد بالتيار المستمر. فهو يسمح بالنقل المتزامن لإشارات النطاق الترددي العالي وتوصيل الطاقة الكهربائية اللازمة إلى وحدات الهوائي البعيدة.

البنية التحتية الحضرية والشبكات الصناعية

أبعد من الاتصالات السلكية واللاسلكية، وهذاكابل أنبوبي هجين بصري وكهربائي فضفاض GDTSيتم نشرها في النقل بالسكك الحديدية، وأنظمة مراقبة الطرق السريعة، وتوزيع طاقة الشبكة الذكية حيث لا تتوفر مصادر الطاقة المحلية أو يصعب تركيبها.

تنفيذ المشروع وإدارة التكاليف

الاستفادة منكابل أنبوبي هجين بصري وكهربائي فضفاض GDTSيساهم في تخفيض كبير في نفقات المشروع الإجمالية. ومن خلال تقليل حجم المواد المطلوبة وتقصير الجدول الزمني للتركيب، يمكن للمشغلين تحقيق تكاليف شراء وبناء أقل. كما يعمل هذا النهج المبسط على تقليل البصمة المادية في القنوات المزدحمة وحوامل الكابلات.

حول Orientalfiber (تقنية Jiangsu Xuben الكهروضوئية)

كجزء من مجموعة Jiangsu Xuben Photoelectric Technology Co., Ltd،أورينتالفايبرتعمل ضمن بنية تحتية تبلغ مساحتها 15000 متر مربع مخصصة لإنتاج الكابلات الداخلية والخارجية ومكونات ODN. مع قيمة إنتاجية سنوية تبلغ 20 مليون دولار أمريكي، تلتزم الشركة بالمعايير الدولية الصارمة، بما في ذلك ISO9001 وISO45001. تركز عمليات التصنيع لدينا على الدقة والمتانة الاحترافية، ودعم المشاريع الهندسية واسعة النطاق على مستوى العالم.

الأسئلة المتداولة

1. هل يمكن تخصيص مواصفات الأسلاك النحاسية؟

نعم، عدد وقياس الموصلات النحاسية داخلكابل أنبوبي هجين بصري وكهربائي فضفاض GDTSيمكن تعديلها بناءً على الجهد المحدد والمتطلبات الحالية للمعدات البعيدة.

2. ما هي حدود التثبيت لهذا الكابل؟

يتميز كابل GDTS الهجين بأنه متعدد الاستخدامات، ومصمم لنشر خطوط الأنابيب (مجاري الهواء) والتركيبات العلوية (الهوائية)، بشرط استخدام أجهزة الشد المناسبة.

3. كيف يؤثر درع الشريط الفولاذي على المرونة؟

بينما يوفر الشريط الفولاذي المموج حماية كبيرة ضد التكسير، يحافظ الكابل على نصف قطر انحناء محسوب يسمح بممارسات التثبيت القياسية في قنوات الاتصالات الحضرية.

سمات

● الأداء الميكانيكي الجيد وأداء درجة الحرارة.

● التصميم الهجين البصري الكهربائي يحل مشاكل إمدادات الطاقة ونقل الإشارات، ويوفر مراقبة وصيانة مركزية لإمدادات الطاقة للمعدات؛

● يحسن إدارة إمدادات الطاقة، ويقلل من تنسيق وصيانة إمدادات الطاقة؛

● يقلل من تكاليف الشراء ويوفر تكاليف البناء.

● يستخدم بشكل رئيسي للاتصال بين BBU وRRU في أنظمة إمداد الطاقة عن بعد للمحطة الأساسية الموزعة DC؛

● مناسبة لتركيب خطوط الأنابيب والنفقات العامة

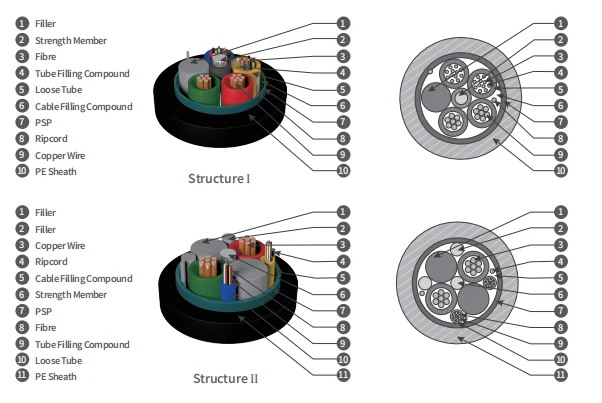

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

الخصائص التقنية

يكتب	التطوير التنظيمي (مم)	وزن (كجم/كم)	قوة الشد المدى الطويل/القصير (ن)	معجب طويلة / قصيرة الأجل (ن/100 ملم)	بناء
GDTS-02-24Xn+2×1.5	11.6	157	600/1500	300/1000	الهيكل الأول
GDTS-02-24Xn+2×2.5	12.5	190	600/1500	300/1000	الهيكل الأول
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	الهيكل الثاني
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	الهيكل الثاني
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	الهيكل الثاني
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	الهيكلII

ملحوظة:

1. يشير Xn إلى نوع الألياف.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 يشير إلى عدد وحجم الأسلاك النحاسية.

3. يمكن توفير كابلات هجينة بأعداد وأحجام مختلفة من الأسلاك النحاسية حسب الطلب.

4. يمكن توفير كابلات هجينة بأعداد ألياف مختلفة عند الطلب.

الأداء الكهربائي للموصل

المقطع العرضي (مم2)	الأعلى. مقاومة التيار المستمر لموصل واحد (20 درجة مئوية)(Ω/كم)	مقاومة العزل (20 درجة مئوية) (MΩ.km)	قوة عازلة KV، DC 1min قوة عازلة KV، DC 1min
المقطع العرضي (مم2)		بين كل موصل والآخر أعضاء معدنية متصلة بالكابل	بين الموصلات	بين موصل والدروع المعدنية	بين موصل والأسلاك الفولاذية
1.5	13.3	ما لا يقل عن 5000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
