كابل أنبوبي هجين بصري وكهربائي فضفاض GDTA53

تم تصميم كابل الأنبوب السائب البصري والكهربائي الهجين من Orientalfiber GDTA53 للنقل المتكامل للإشارات الضوئية والطاقة الكهربائية في البنية التحتية للاتصالات الحديثة. كخيار موثوق به من الشركة المصنعة والموردة في الصين، يدعم هيكل الكابل هذا كلاً من نقل البيانات وتوصيل الطاقة ضمن نظام كابل واحد، مما يساعد على تبسيط نشر الشبكة وتقليل تعقيد التثبيت الإجمالي.

من منظور المشتريات، يساعد الكابل الأنبوبي الفضفاض البصري والكهربائي Orientalfiber Hybrid GDTA53 على تقليل تنسيق المشروع بين أنظمة الطاقة والاتصالات. ومن خلال الجمع بين عناصر الألياف والنحاس في حل واحد، فإنه يدعم التثبيت الفعال، ويقلل الاعتماد على العمالة، ويسهل إدارته على المدى الطويل.

نظرة عامة على المنتج

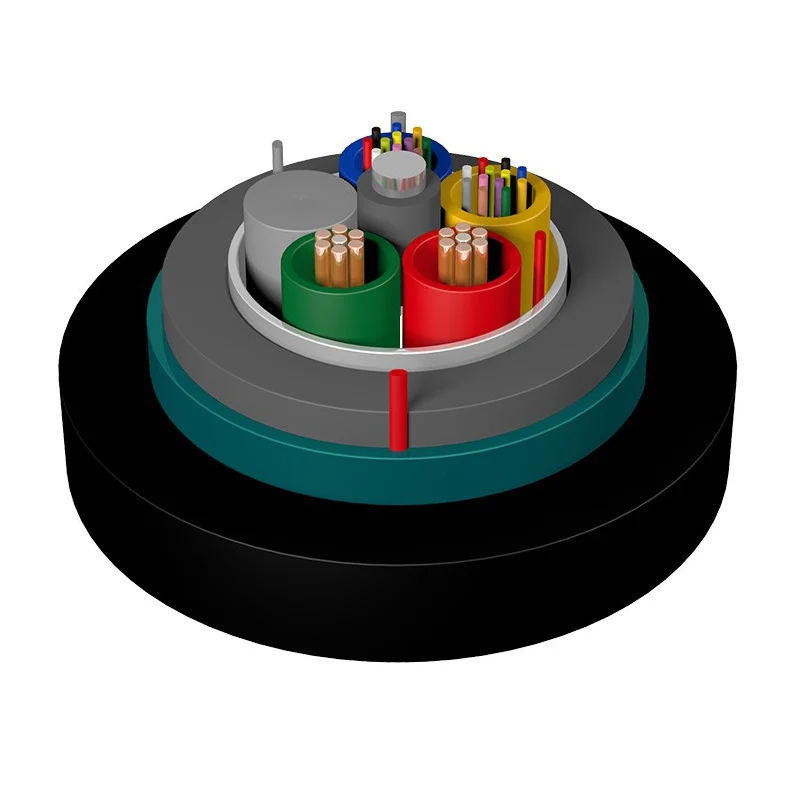

كابل الأنبوب السائب البصري والكهربائي الهجين GDTA53 يعتمد هيكل أنبوب فضفاض مجدل. تتم حماية الألياف الضوئية داخل أنابيب بلاستيكية ذات معامل عالي ومملوءة بمركبات مانعة للماء، بينما يتم دمج الموصلات النحاسية الكهربائية في قلب الكابل وفقًا للمواصفات المطلوبة.

يضمن عضو قوة المعدن المركزي أداء الشد أثناء التثبيت. يتم تعبئة قلب الكابل بمركبات واقية، يليها درع شريط الألمنيوم الرقائقي، وغلاف PE الداخلي، ودرع الشريط الفولاذي المموج، والغلاف الخارجي النهائي PE. يسمح هذا التصميم ذو الطبقات للكابل بأداء موثوق في البيئات الخارجية وتحت الأرض.

لماذا هذا الهيكل مهم للمشترين

• الطاقة المتكاملة + نقل الألياف

بالنسبة للمحطات الأساسية الموزعة والمعدات البعيدة، يؤدي فصل كابلات الطاقة والإشارة إلى زيادة وقت التثبيت والتكلفة. يوفر الكابل الأنبوبي الفضفاض البصري والكهربائي الهجين GDTA53 حلاً مشتركًا، مما يقلل من تعقيد توجيه الكابل ويقلل من استخدام الخنادق أو مجاري الهواء.

• انخفاض تكلفة التثبيت والوقت

مع عدد أقل من الكابلات التي سيتم نشرها، يمكن للمقاولين تقصير الجداول الزمنية للمشروع. وهذا مهم بشكل خاص لمشاريع الاتصالات واسعة النطاق حيث يمكن أن تؤثر تكاليف العمالة والتنسيق بشكل كبير على الميزانية.

• تحسين إدارة النظام

يتيح مصدر الطاقة المركزي ونقل الإشارة سهولة المراقبة والصيانة. ويساعد ذلك في تقليل وقت استكشاف الأخطاء وإصلاحها وتحسين الكفاءة التشغيلية طوال دورة حياة الشبكة.

• الحماية الميكانيكية للبيئات القاسية

يعزز تصميم الدرع مزدوج الطبقة (شريط ألومنيوم + شريط فولاذي مموج) مقاومة الضغط الخارجي والتأثير والضغط البيئي. وهذا يجعل الكابل الأنبوبي الفضفاض البصري والكهربائي الهجين GDTA53 مناسبًا للتركيب تحت الأرض والظروف الخارجية المعقدة.

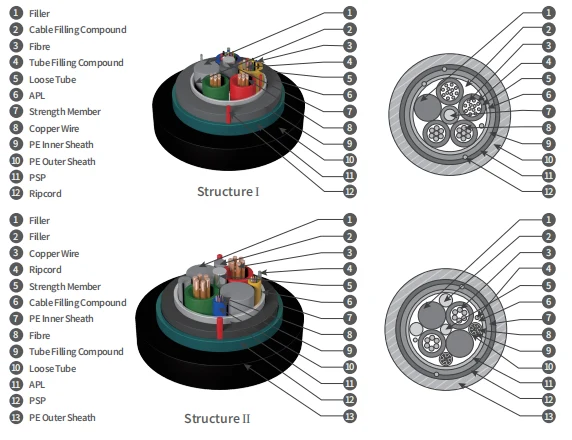

• انهيار الهيكل الأساسي

• الألياف الضوئية: توضع داخل أنابيب فضفاضة تحتوي على مركبات مانعة للماء
• الموصلات النحاسية: متكاملة بناءً على متطلبات نقل الطاقة
• عضو القوة: قلب معدني مركزي لمقاومة الشد
• مركب الحشو: يمنع دخول الرطوبة
• درع شريط الألمنيوم: يوفر التدريع والحماية الأولية
• غمد PE الداخلي: يضيف الاستقرار الهيكلي
• درع الشريط الفولاذي المموج: يعزز مقاومة السحق
• غلاف PE الخارجي: يحمي من التعرض للبيئة المحيطة

سيناريوهات التطبيق النموذجية

المحطة الأساسية الموزعة (BBU إلى RRU)

يُستخدم كابل الأنبوب السائب الهجين البصري والكهربائي GDTA53 بشكل شائع في الاتصالات بين BBU وRRU في أنظمة إمداد الطاقة عن بعد بالتيار المستمر. وهو يدعم كلاً من نقل الإشارة وتوصيل الطاقة، مما يقلل الحاجة إلى بنية تحتية منفصلة.

نشر شبكة الاتصالات

مناسب لمشغلي الاتصالات ومتكاملي أنظمة الاتصالات الذين يتطلعون إلى تبسيط نشر الألياف والطاقة في حل واحد.

مشاريع التركيب تحت الأرض

بفضل الحماية الميكانيكية القوية ومقاومة الرطوبة، يعمل هذا الكابل جيدًا في القنوات تحت الأرض والدفن المباشر وبيئات التوجيه المحمية الأخرى.

المشاريع الصناعية والبنية التحتية

ينطبق على النقل بالسكك الحديدية والطرق السريعة وأنظمة الطاقة حيث تكون الاتصالات والطاقة مطلوبة في العقد البعيدة أو المعدات الأمامية.

اعتبارات المشتريات

مرونة التخصيص

يمكن تكوين كابل الأنبوب السائب الهجين البصري والكهربائي GDTA53 بأعداد مختلفة من الألياف ومواصفات الموصلات النحاسية بناءً على متطلبات المشروع.

اللوجستيات واستقرار العرض

بفضل مرافق الإنتاج المتعددة، تدعم الشركة المصنعة قدرة توريد مستقرة لكل من الطلبات القياسية والجملة، وهو أمر مهم لمشاريع البنية التحتية طويلة المدى.

التوافق مع الأنظمة الموجودة

مصمم للتكامل مع أنظمة الاتصالات والطاقة القياسية، مما يقلل من مخاوف التوافق أثناء التثبيت والتشغيل.

التعليمات

هل يمكن تخصيص الكابل ليناسب متطلبات الطاقة المختلفة؟

نعم، يمكن تعديل حجم الموصل النحاسي وتكوينه بناءً على مواصفات نقل الطاقة المطلوبة.

هل يصلح للدفن المباشر؟

نعم، الهيكل المدرع يدعم التثبيت تحت الأرض، بما في ذلك الدفن المباشر مع ممارسات التثبيت المناسبة.

ما هي الميزة الرئيسية مقارنة بالكابلات المنفصلة؟

الميزة الرئيسية هي تقليل تعقيد التثبيت والتكلفة من خلال الجمع بين الألياف الضوئية ونقل الطاقة في نظام كابل واحد.

● الأداء الميكانيكي الجيد وأداء درجة الحرارة.

● حل مشاكل إمدادات الطاقة ونقل الإشارات، وتوفير مراقبة وصيانة مركزية لإمدادات الطاقة للمعدات؛

● تحسين إدارة إمدادات الطاقة، والحد من تنسيق وصيانة إمدادات الطاقة؛

● تقليل تكاليف الشراء وتوفير تكاليف البناء.

● يستخدم بشكل رئيسي للاتصال بين BBU وRRU في نظام إمداد الطاقة عن بعد DC للمحطات الأساسية الموزعة؛

● مناسبة للتركيب تحت الأرض

الخصائص التقنية

الأداء الكهربائي للموصل
