وصف المنتج

1. عام

1.1 الوصف

يتم استخدام الجهاز كنقطة إنهاء لكابل الإسقاط للاتصال بـ ONU Internal of Apartment في نظام شبكة الاتصالات FTTX. يمكن إجراء الربط الألياف في هذا المربع ، وفي الوقت نفسه يوفر حماية وإدارة قوية لبناء شبكة FTTX.

نوع الإنتاج	تصنيف
GFS-1F	لوحة الوصول إلى الكابلات البصرية الألياف

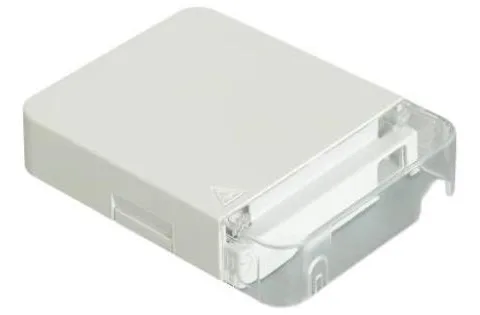

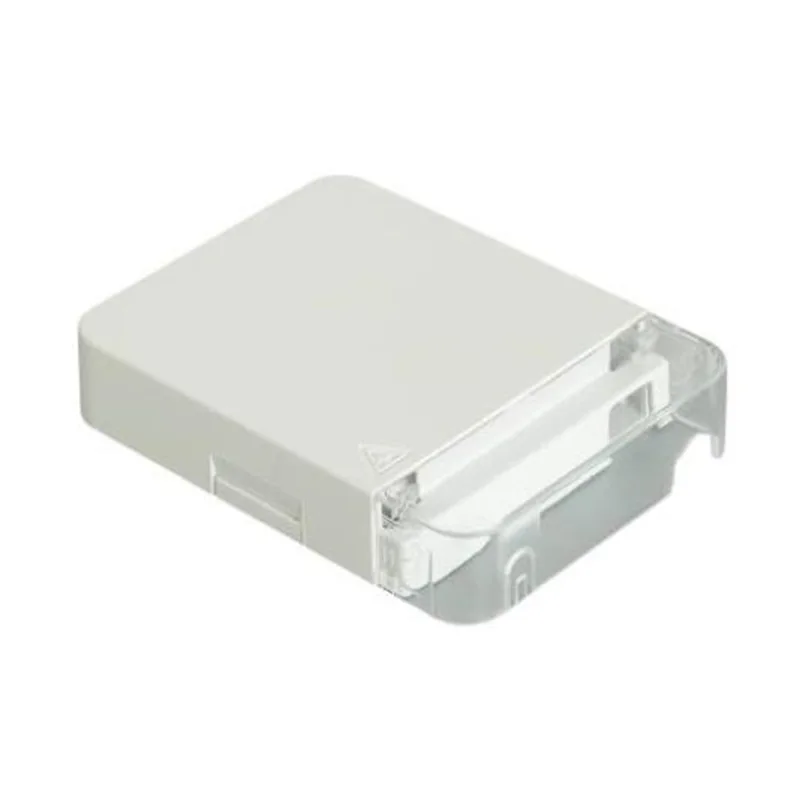

ظهور GFS-1F

1.2 المعايير الامتثال

تم تصميم الإنتاج المعروض وتصنيعه واختباره وفقًا للمعايير على النحو التالي:

IEC61300-2	أجهزة ربط الألياف البصرية والمكونات السلبية - إجراءات الاختبار والقياس الأساسية
IEC60068-2	إجراءات الاختبار البيئي الأساسي للمنتجات الكهربائية والإلكترونية

1.3 بيئة التطبيقات

غرض	قيمة
درجة حرارة التشغيل	-40 درجة مئوية ～+60 درجة مئوية
درجة حرارة التثبيت	-5 درجة مئوية ～+40 درجة مئوية
درجة حرارة التخزين	-45 درجة مئوية ～+65 درجة مئوية

2. الخصائص

1. يمكن أن تفي بمتطلبات دائرة نصف قطرها من الألياف ، التي تستخدم في منطقة العمل العائلي ، أكمل وصول الألياف المنفردة أو المزدوجة للألياف الأساسية أو المزدوجة ، وحماية وصول الألياف الضوئية ، لتوفير حماية أمان للنواة.

2. تسهيل التثبيت ، تشغيل وصيانة مريحة.

3. وفقًا لمتطلبات العميل ، يمكن طباعة الشعار.

4. مصنوعة من ABS+PC المواد البلاستيكية الهندسية عالية الجودة مع شدة ممتازة.

5. يمكنك تثبيت محول SC.

3. المواصفات

3.1 المواصفات الميكانيكية

غرض	تحديد	ملاحظة
البعد الخارجي (مم)	1158623
لون	أبيض
عدد منافذ المدخل	3
قطر كابل الألياف من منفذ الإدخال (مم)	φ2 ~ φ3 ، 2*3
السعة (الحد الأقصى)	2 النوى
مستوى حماية IP	IP20
القابلية للاشتعال	UL94-HB	يمكن تخصيصها وفقًا للاحتياجات.

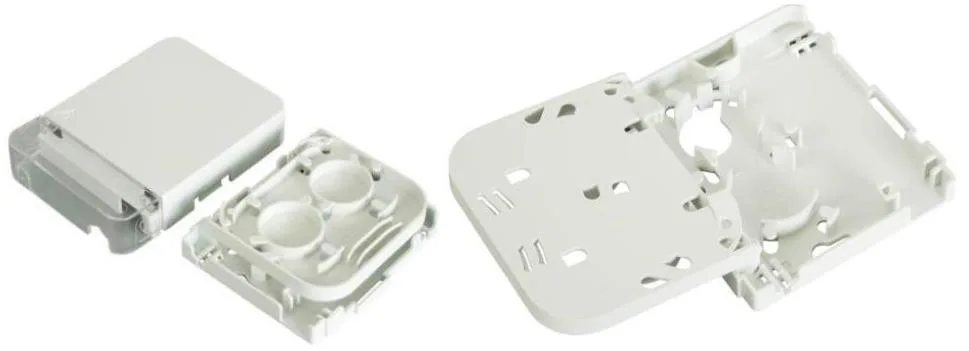

Fiber Optic Cable Access Terminal Panel GFS-1F

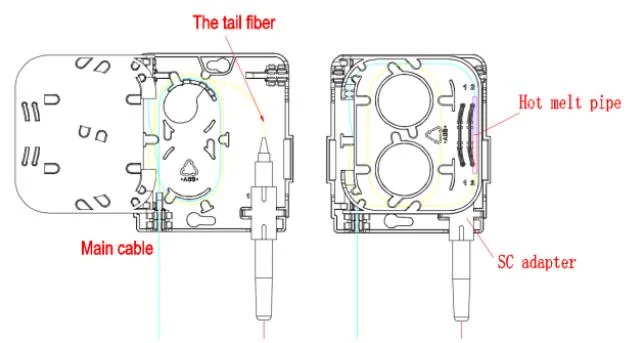

خريطة التوجيه GFS-1F

3.2 المواصفات البصرية

غرض	طريقة الاختبار	مواصفة
فقدان الإدراج (DB)	IEC61300-3-4-METHOD B.	Mean≤0.1db ، الحد الأقصى 0.3db
فقدان العودة (DB)	IEC61300-3-6-METHOD 1	APC≥60DB ، UPC≥50DB
اتصال عشوائي	IEC61300-3-4	Mean≤0.15db ، الحد الأقصى 0.3db
التكرار	IEC 61300-2-2 500 دورة	أثناء الاختبار ، يجب أن يكون الفرق بين القياس الأولي وكل من القياسات بعد دورة واحدة أقل من 0.20 ديسيبل ، ويجب تنظيفها على خلاف ذلك ، بحد أقصى 25 عملية تنظيف

3.3. تركيب مثبت على الحائط

حفر 2 ثقوب في الجدار وفقًا للبعد في الجدول 2 ، ضع سد التوسع φ6*30 ، ضع المربع لمطابقة الثقوب واستخدام البراغي لربطها.

Fiber Optic Cable Access Terminal Panel GFS-1F

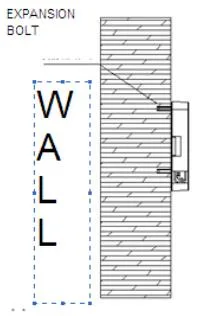

PIC.5 التثبيت المثبت على الحائط

4. التكوين

4.1 قسم الملحقات

اسم الجزء	وحدة	كمية	ملحوظة
مسامير ومقابس مطاطية	تعيين	2	M425 Philips Head Screw ، φ630 Rubber Clop
تقليص حرارة الأكمام الواقية	أجهزة الكمبيوتر	1	L = 45mm
