سلك أرضي علوي مركب من الألياف الضوئية أحادي الأنبوب

السلك الأرضي العلوي المركب من الألياف الضوئية أحادي الأنبوب (OPGW) عبارة عن كبل هجين علوي يحتوي على ألياف ضوئية، وله وظائف متعددة مثل السلك الأرضي العلوي والاتصالات البصرية.

إرسال استفسار

وصف المنتج

السلك الأرضي العلوي المركب من الألياف الضوئية أحادي الأنبوب (OPGW) عبارة عن كبل هجين علوي يحتوي على ألياف ضوئية، والتي لها وظائف متعددة مثل السلك الأرضي العلوي والاتصالات البصرية. يختلف عن الأسلاك الأرضية العلوية التقليدية، فإن هذا المنتج يدمج مكونات الاتصالات البصرية في هيكل الكابل، مما يحقق تكامل حماية خط نقل الطاقة ونقل المعلومات، والذي يمكن أن يقلل بشكل فعال من تكلفة البناء وتكلفة التشغيل والصيانة لشبكات الطاقة والاتصالات.

نطاق تطبيق السلك الأرضي العلوي لمركب الألياف الضوئية أحادي الأنبوب

يتم استخدام الأسلاك الأرضية العلوية المركبة من الألياف الضوئية ذات الأنبوب الأحادي من Orientalfiber بشكل أساسي في خطوط 110KV و 220KV و 500KV و 750KV وخطوط الاتصال لأنظمة نقل الجهد العالي العلوية. بالإضافة إلى صناعة الطاقة، يُستخدم المنتج أيضًا على نطاق واسع في النقل بالسكك الحديدية والطرق السريعة والبتروكيماويات والتعدين وغيرها من الصناعات التي تحتاج إلى حماية أرضية علوية واتصالات بصرية عالية السرعة، مما يوفر دعمًا مستقرًا وفعالًا لنقل البيانات للإنتاج والتشغيل الصناعي.

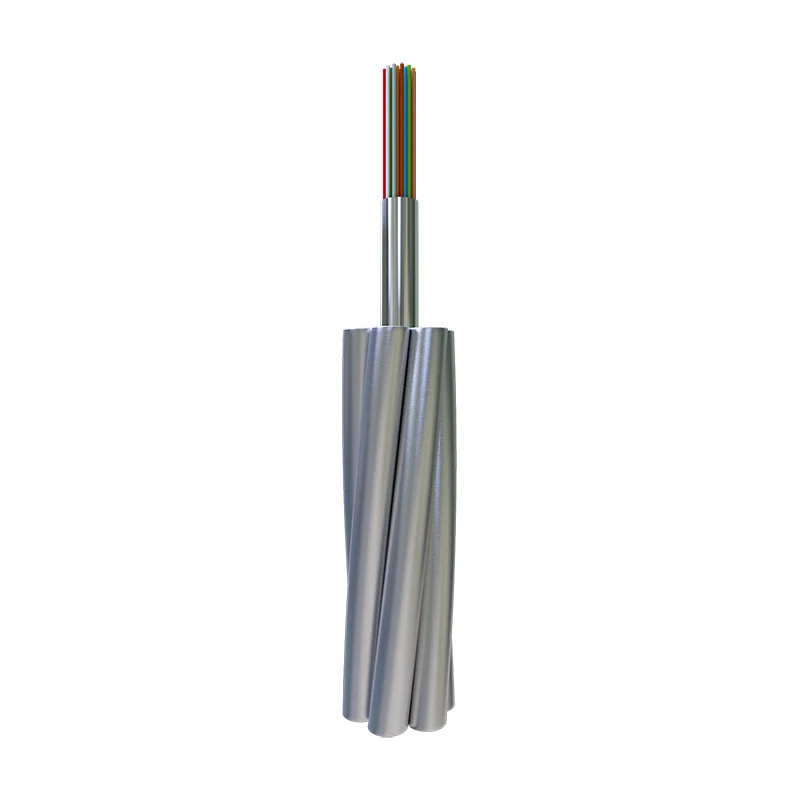

هيكل المنتج

المكونات الأساسية

يعتمد السلك الأرضي العلوي المركب من الألياف الضوئية ذو الأنبوب الأحادي من Orientalfiber تصميمًا هيكليًا علميًا ومعقولًا، وتشمل مكوناته الأساسية وحدة الألياف الضوئية وأسلاك سبائك الألومنيوم والقلب الفولاذي والغلاف الخارجي. يتم وضع وحدة الألياف الضوئية في أنبوب واحد، مما يحمي الألياف الضوئية بشكل فعال من الأضرار الميكانيكية الخارجية والتآكل البيئي؛ سلك سبائك الألومنيوم والقلب الفولاذي مسؤولان عن تحمل قوة الشد وضمان استقرار الكابل أثناء التشغيل العلوي؛ الغلاف الخارجي مصنوع من مواد عالية الجودة مضادة للشيخوخة ومقاومة للتآكل، مما يطيل عمر خدمة المنتج.

المزايا الهيكلية

إن تصميم الهيكل أحادي الأنبوب للسلك الأرضي العلوي من الألياف الضوئية المركب أحادي الأنبوب يجعل هيكل المنتج مدمجًا، وهو مناسب للنقل والتركيب. في الوقت نفسه، يضمن التوزيع المعقول للمكونات الداخلية أن يتمتع المنتج بخصائص ميكانيكية جيدة وأداء اتصالات، ويمكنه التكيف مع البيئات الخارجية القاسية المختلفة مثل الرياح القوية والأمطار الغزيرة ودرجات الحرارة المرتفعة ودرجات الحرارة المنخفضة.

خصائص المنتج

خصائص الأداء الميكانيكي

● قوة شد جيدة: تم تجهيز المنتج بقلب فولاذي عالي القوة وسلك من سبائك الألومنيوم، والذي يمكن أن يتحمل قوة شد كبيرة، ويتكيف مع متطلبات التثبيت العلوية لخطوط نقل الجهد العالي لمسافات طويلة، ويضمن عدم كسر الكابل أو تشوه في ظل ظروف الاستخدام العادية.

● قطر صغير، وزن خفيف، حمل إضافي صغير على البرج: بالمقارنة مع الأسلاك الأرضية العلوية المركبة التقليدية، فإن السلك الأرضي العلوي من الألياف الضوئية المركبة أحادي الأنبوب له قطر أصغر ووزن أخف، مما يمكن أن يقلل الحمل الإضافي على برج النقل، ويقلل الاستثمار في بناء البرج، ويحسن الاستقرار العام لخط نقل الطاقة.

خصائص أداء الاتصالات

● من السهل صنع وحدة بصرية مناسبة للألياف ذات الطول الزائد: هيكل الأنبوب المفرد مناسب لترتيب الطول الزائد للألياف الضوئية، والذي يمكن أن يعوض بشكل فعال تغير طول الألياف الناتج عن اختلاف درجة الحرارة والتشوه الميكانيكي، وضمان استقرار نقل الإشارة الضوئية، وتقليل توهين الإشارة أثناء النقل.

● توهين منخفض للإشارة: تتميز الألياف الضوئية عالية الجودة المختارة بأداء نقل جيد، وتوهين منخفض للإشارة، ويمكنها تحقيق نقل البيانات عالي السرعة لمسافات طويلة، وتلبية احتياجات الاتصالات لأنظمة النقل ذات الجهد العالي والسيناريوهات الصناعية المختلفة.

خصائص القدرة على التكيف البيئي

● مقاومة التآكل: تتم معالجة الغلاف الخارجي والمكونات المعدنية الداخلية للمنتج بتقنية مقاومة التآكل، والتي يمكنها مقاومة التآكل الناتج عن الأمطار الحمضية والضباب الملحي وغيرها من البيئات القاسية، وهي مناسبة للاستخدام في المناطق الساحلية والصناعية وغيرها من المناطق ذات الظروف البيئية القاسية.

● مقاومة الشيخوخة ومقاومة درجات الحرارة العالية والمنخفضة: تتمتع مادة المنتج بأداء جيد ضد الشيخوخة، ويمكن أن تتكيف مع بيئة الاستخدام الخارجية طويلة المدى، ويمكن أن تعمل بشكل طبيعي في نطاق درجة الحرارة من -40 درجة مئوية إلى 80 درجة مئوية، مما يضمن التشغيل المستقر للمنتج في مناطق مناخية مختلفة.

يتم استخدام السلك الأرضي العلوي المركب من الألياف الضوئية أحادي الأنبوب بشكل أساسي لخطوط 110KV، 220KV، 500KV، 750KV وخطوط الاتصال لأنظمة نقل الجهد العالي العلوية.

صفات

● قوة الشد الجيدة

● قطر صغير، وزن خفيف، حمل إضافي صغير على البرج

● من السهل صنع وحدة بصرية مناسبة للألياف ذات الطول الزائد

خصائص الألياف الضوئية

	التوهين				عرض النطاق الترددي		تشتت وضع الاستقطاب
	@ 850 نانومتر	@ 1300 نانومتر	@ 1310 نانومتر	@ 1550 نانومتر	@ 850 نانومتر	@ 1300 نانومتر	الألياف الفردية	قيمة رابط التصميم (M=20, Q=0.01%)
G652D	—	—	.350.35 ديسيبل/كم	.21 ديسيبل/كم	—	—	.20.20 ثانية/كم	.10.1ps/كم
G655	—	—	—	.22 ديسيبل/كم	—	—	.20.20 ثانية/كم	.10.1ps/كم
50/125 ميكرومتر	.03.0 ديسيبل/كم	.01.0 ديسيبل/كم	—	—	≥600 ميجا هرتز.كم	≥1200 ميجا هرتز.كم	—	—
62.5/125 ميكرومتر	.53.5 ديسيبل/كم	.01.0 ديسيبل/كم	—	—	≥200 ميجا هرتز.كم	≥600 ميجا هرتز.كم	—	—

الإنشاءات والأداء

	التصنيف	مادة	قيمة
بناء	الألياف الضوئية	G652D/G655 إلخ.	2 - 48
	أنبوب الحماية	أنبوب من الفولاذ المقاوم للصدأ	1.5 - 6 ملم
	الخط الذين تقطعت بهم السبل	كسلك / سلك AA / آل رود	1.5 - 6 ملم
	الأعلى. القطر		18 ملم
	الأعلى. المقطع العرضي		200 ملم2
مميزة	وفقًا للمعايير مثل DL/T 832، IEC60794-4-10، IEEE1138
	الأعلى. قوة الشد (RTS) (كيلو نيوتن)		280
	الأعلى. قوة السحق (N/100mm)		2200
	الأعلى. السعة الحالية القصيرة (40 درجة مئوية -200 درجة مئوية) (kA2s)		100
	دقيقة. نصف قطر الانحناء (ديناميكي)		20 د
	دقيقة. نصف قطر الانحناء (ثابت)		15 د
الأداء البيئي	التثبيت (°C)		-10 إلى +50
	النقل والتشغيل (°C)		-40 إلى +65

ملحوظة: D هو قطر الكابل.

نوع محدد وبيانات فنية

لا.	البيانات الفنية
لا.	نوع المنتج	نوع الهيكل	الأعلى. عدد الألياف	قسم من AS سلك (مم²)	القطر (مم)	وزن الكابل (كجم / كم)	معدل قوة الشد (كيلو نيوتن)	20 درجة مئوية مقاومة (أوم / كم)	القدرة الحالية للوقت القصير (40-200 درجة مئوية كيلو أمبير 2. ثانية)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS، الوحدة البصرية 1/3.0	24	≈40	9.0	≥304	≥51	.102.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS، الوحدة الضوئية 1/3.2	24	≈50	9.6	≥345	≥58	.81.82	≥11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS، الوحدة البصرية 1/3.8	48	≈70	11.4	≥475	≥77	.301.30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS، الوحدة البصرية 1/3.8	48	≈70	11.4	≥340	≥42	.70.70	≥38

خصائص الاختبار الميكانيكية والبيئية

غرض	طريقة الاختبار	متطلبات
توتر	إيك 60794-1-2-E1 الحمل: حسب هيكل الكابل طول العينة: لا يقل عن 10 م، وطول الرابط لا يقل عن 100 م المدة الزمنية: 1 دقيقة	40%RTS بدون إجهاد ألياف إضافي (0.01%)، بدون توهين إضافي (0.03 ديسيبل). 60% سلالة ألياف RTS أقل من 0.25%، توهين إضافي أقل من 0.05 ديسيبل (لا يوجد توهين إضافي بعد الاختبار).
معجب	إيك 60794-1-2-E3 التحميل: حسب الجدول أعلاه، ثلاث نقاط المدة الزمنية: 10 دقائق	التوهين الإضافي عند 1550 نانومتر ≥0.05 ديسيبل/ألياف؛ لا ضرر للعناصر
اختراق المياه	إيك 60794-1-2-F5B الوقت: ساعة واحدة طول العينة: 0.5 م ارتفاع الماء: 1 م	لا تسرب المياه.
درجة حرارة ركوب الدراجات	إيك 60794-1-2-F1 طول العينة: لا يقل عن 500 متر نطاق درجة الحرارة: -40 درجة مئوية إلى +65 درجة مئوية الدورات: 2 مدة اختبار دورة درجة الحرارة: 12 ساعة	يجب أن يكون التغير في معامل التوهين أقل من 0.1 ديسيبل/كم عند 1550 نانومتر.
