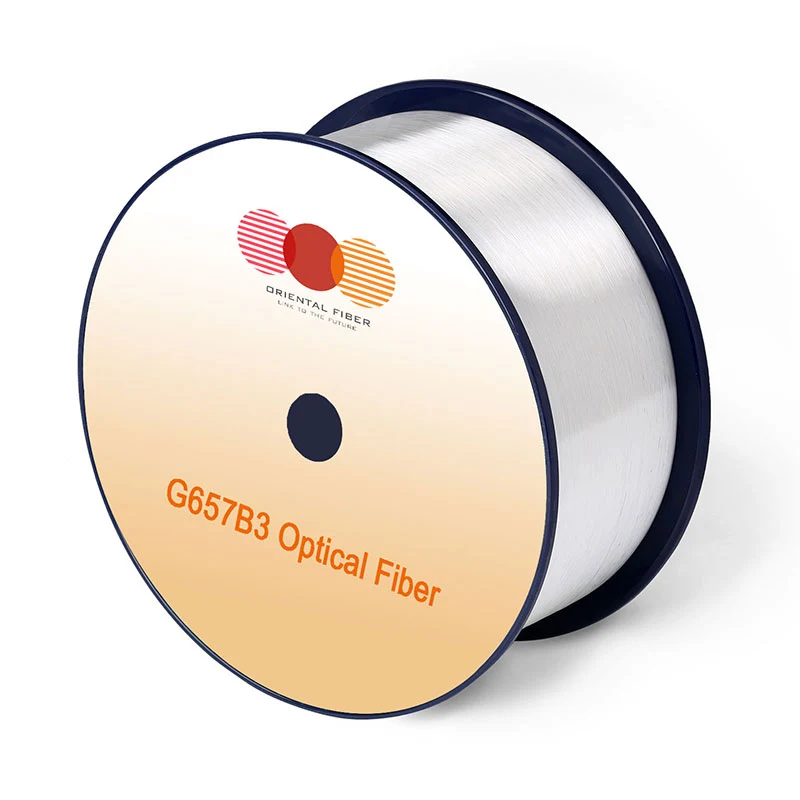

الألياف الضوئية أحادية الوضع G.657.B3

صفات

شروط

محدد قيم

الوحدات

بصري صفات

التوهين

1310nm

≤0.35

[DB/KM]

1383nm （بعد H2-Aging）

≤0.35

[DB/KM]

1550nm

≤0.21

[DB/KM]

1625nm

≤0.23

[DB/KM]

التوهين مقابل الطول الموجي

الأعلى. α اختلاف

1285-1330nm ، في الإشارة إلى 1310nm

≤0.03

[DB/KM]

1525-1575NM ، في الإشارة إلى 1550nm

≤0.02

[DB/KM]

صفر الطول الموجي للتشتت (λ0)

-

1300-1324

[نانومتر]

صفر منحدر التشتت (S0)

-

≤0.092

[PS/(NM2 · KM)]

PMD

الحد الأقصى الألياف الفردية

-

≤0.1

[PS/√km]

قيمة تصميم الارتباط （m = 20 ， Q = 0.01 ٪)

-

≤0.06

[PS/√km]

عادي قيمة

-

0.04

[PS/√km]

كابل الطول الموجي cuto (λcc)

-

≤1260

[نانومتر]

وضع قطر الحقل （MFD）

1310nm

8.2-9.0

[μM]

1550nm

9.1-10.1

[μM]

مؤشر المجموعة الفعال من الانكسار （ne）

1310nm

1.468

-

1550nm

1.469

-

نقطة انقطاع

1310nm

≤0.05

[ديسيبل]

1550nm

≤0.05

[ديسيبل]

هندسي صفات

الكسوة قطر

-

125.0 ± 0.7

[μM]

الكسوة عدم الدائرة

-

≤0.7

[٪]

طلاء قطر

-

235-245

[μM]

طلاء الترتيب خطأ التركيز

-

≤12.0

[μM]

طلاء عدم الدائرة

-

≤6.0

[٪]

الأساس خطأ التركيز

-

≤0.5

[μM]

حليقة (دائرة نصف قطرها)

-

≥4

[م]

توصيل طول

-

أعلى إلى 25.2

[كم/بكرة]

الخصائص البيئية

1310nm ، 1550nm و 1625nm

درجة حرارة الاعتماد الناجم عن التوهين

-60 ℃ إلى +85 ℃

≤0.05

[DB/KM]

درجة الحرارة التوهين الناجم عن ركوب الدراجات

-10 درجة مئوية إلى +85 درجة مئوية ، 98 ٪ RH

≤0.05

[DB/KM]

Watersoak الاعتماد الناجم عن التوهين

23 درجة مئوية ， لمدة 30 يومًا

≤0.05

[DB/KM]

رطوبة تسبب الاعتماد على الحرارة الناجم عن التوهين

85 درجة مئوية و 85 ٪ RH ， ل 30 يومًا

≤0.05

[DB/KM]

جاف شيخوخة الحرارة

85 ℃ ， لمدة 30 يومًا

≤0.05

[DB/KM]

ميكانيكي تحديد

دليل امتحان

-

≥9.0

[ن]

-

≥1.0

[٪]

-

≥100

[KPSI]

الانحناء الكلي خسارة مستحثة

1 قلب حول مغزل من 10 ملم دائرة نصف قطرها

1550nm

≤0.03

[ديسيبل]

1 استدر من دائرة نصف قطرها 10 ملم

1625nm

≤0.1

[ديسيبل]

1 استدر قطرها 7.5 مم دائرة نصف قطرها

1550nm

≤0.08

[ديسيبل]

1 قلب حول مغزل من 7.5 ملم دائرة نصف قطرها

1625nm

≤0.25

[ديسيبل]

1 يستدير دائرة نصف قطرها 5 ملم

1550nm

≤0.15

[ديسيبل]

1 يستدير دائرة نصف قطرها 5 ملم

1625nm

≤0.45

[ديسيبل]

طلاء قوة الشريط

عادي متوسط ​​القوة

1.5

[ن]

قمة قوة

1.3-8.9

[ن]

متحرك معلمة التعب (ND)

-

≥20

-
