بنية عضو القوة غير المعدنية التي تقطعت بهم السبل تضمن أن الكبل يتحمل قوة شد أكبر
الألياف العازلة الضيقة لها أداء ممتاز لرجوع اللهب
خيوط aramid كعضو قوة جعل الكابل لديه قوة شد ممتازة
المادة الخارجية مقاومة للتآكل ، مقاومة للماء ، مقاومة للأشعة فوق البنفسجية ، محاكمة اللهب وصديقة للبيئة.
غرض توزيع الكابل
كابل توزيع العمود الفقري في مبنى
patchcord الألياف البصرية متعددة
تلبية معايير YD/T 1258.4 ، ICEA-596 ، GR-409 ، IEC 60794-2-20/21 ، وما إلى ذلك ، بالإضافة إلى منتجات PVC العادية ، هناك أيضًا منتجات مررت بـ UL OFNR و OFNP. تستخدم منتجات LSZH مواد مختلفة لتلبية IEC60332-1 أو IEC60332-3C.

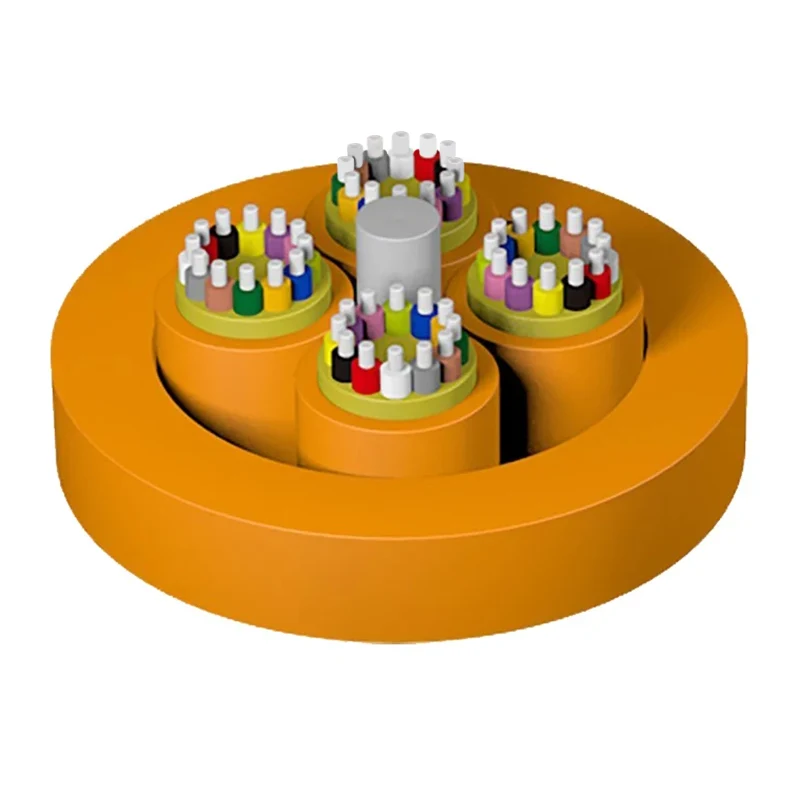

1. الألياف
2. الوحدة الفرعية
3. خيوط أراميد
4. عضو القوة المركزية
5. سترة
|
نموذج الكابل |
قطر الكابل (المرجع) (مم) |
وزن الكابل (المرجع) (كجم/كم) |
قوة الشد طويل/قصير الأجل (ن) |
سحق المقاومة طويل/قصير الأجل (N/100mm) |
دائرة نصف قطرها الانحناء ديناميكي/ثابت (مم) |
|
|
سترة PVC |
سترة LSZH |
|||||
|
24 |
12.3 ± 0.5 |
117 |
124 |
200/660 |
300/1000 |
20d/10d |
|
36 |
14.5 ± 0.5 |
171 |
180 |
200/660 |
300/1000 |
20d/10d |
|
48 |
14.8 ± 0.5 |
161 |
170 |
400/1320 |
300/1000 |
20d/10d |
|
72 |
17.5 ± 0.5 |
244 |
254 |
400/1320 |
300/1000 |
20d/10d |
|
96 |
20.7 ± 0.5 |
351 |
366 |
400/1320 |
300/1000 |
20d/10d |
|
144 |
24.8 ± 0.5 |
443 |
451 |
400/1320 |
300/1000 |
20d/10d |
|
نوع الألياف |
التوهين |
OFL |
النطاق الترددي الوضع الفعال |
طول رابط Ethernet 10 جيجابت |
دائرة نصف قطرها الدنيا |
|||
|
حالة |
1310/1550nm |
850/1300nm |
850/1300nm |
850 نانومتر |
850 نانومتر |
/ |
||
|
القيمة النموذجية |
القيمة القصوى |
القيمة النموذجية |
القيمة القصوى |
|||||
|
وحدة |
ديسيبل/كم |
ديسيبل/كم |
ديسيبل/كم |
ديسيبل/كم |
MHZ.KM |
MHZ.KM |
m |
مم |
|
G652D |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
النقل/ التخزين/ درجة حرارة التشغيل: -20 ℃ -+60 ℃ ، درجة حرارة التثبيت: -5 ℃ -+50 ℃
