جميع كابلات الألياف الضوئية الجوية ذاتية الدعم العازلة من ADSS

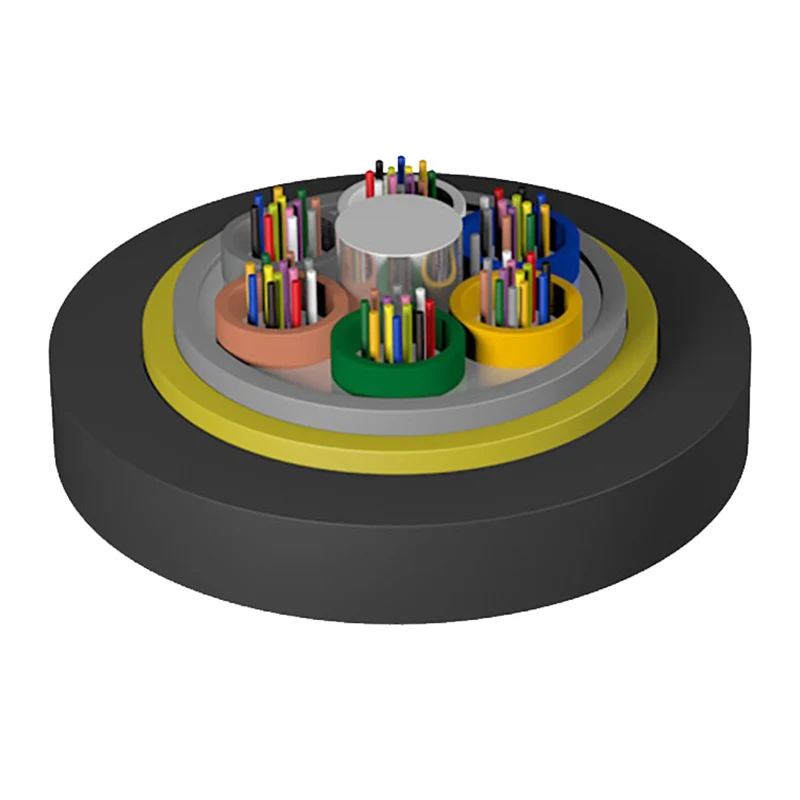

جميع كابلات الألياف الضوئية الهوائية ADSS ذاتية الدعم العازلة تعتمد هيكل تجديل طبقة أنبوبية فضفاضة، ويتم تغليف الألياف الضوئية 250 ميكرومتر في أنبوب فضفاض مصنوع من مادة ذات معامل عالي، ويتم تعبئة الأنبوب السائب بمركب مقاوم للماء. يتم لف الأنبوب السائب (وحبل الحشو) حول قلب التعزيز المركزي غير المعدني (FRP) لتشكيل قلب كابل مدمج، ويتم ملء فجوة قلب الكابل بشحم مانع للماء. يتم بثق قلب الكابل بغلاف داخلي من البولي إيثيلين (PE)، ثم يتم تغطيته بمادة الأراميد للتعزيز، وأخيرًا يتم بثقه بغلاف خارجي من البولي إيثيلين (PE) أو غمد خارجي للتتبع الكهربائي (AT).

إرسال استفسار

وصف المنتج

مؤسسة التميز الهندسي والتصنيع

إنتاججميع كابلات الألياف الضوئية الجوية ذاتية الدعم العازلة من ADSSيتمحور حول روح الحرفية. تقوم مجموعتنا بتشغيل أربع مرافق متخصصة - تغطي الكابلات الداخلية/الخارجية، ومكونات ODN، ومعدات الشبكة - مما يضمن تلبية كل مكون للمعايير الدولية الصارمة.

الجودة المعتمدة: لقد حصلت عمليات التصنيع لدينا على شهادتي ISO9001 وISO45001 على التوالي.
الاعتراف العالمي: يتم استخدام منتجات Orientalfiber على نطاق واسع من قبل مشغلي الاتصالات وصناعات الراديو/التلفزيون على مستوى العالم، مما يثبت موثوقيتها في المشاريع الهندسية واسعة النطاق.

الهيكل الفني الأساسي

الجميع كابلات الألياف الضوئية الجوية ذاتية الدعم العازلة من ADSSيستخدم هيكل تجديل طبقة أنبوبية فضفاضة متطورة. يضمن هذا التصميم حماية الألياف الضوئية التي يبلغ طولها 250 ميكرومترًا داخل أنابيب عالية المعامل مملوءة بمركب متخصص مقاوم للماء.

عضو القوة: يمنع النواة المركزية غير المعدنية FRP (البلاستيك المقوى بالألياف) الحث الكهرومغناطيسي.
حجب الماء: يتم تعبئة قلب الكابل بشحم مانع للماء لمنع دخول الرطوبة.
التعزيز: يتم تطبيق خيوط الأراميد عالية القوة لتوفير التوتر اللازم للمنشآت الجوية طويلة المدى.
الحماية الخارجية: اعتمادًا على شدة المجال الكهربائي، نقدم إما غلافًا خارجيًا من البولي إيثيلين (PE) أو غلافًا خارجيًا مضادًا للتتبع (AT).

منظور المشتريات: حل تحديات الاتصال

1. تركيب الخط المباشر وكفاءته

نقطة الألم الرئيسية لنشر الشبكة هي تكلفة انقطاع التيار الكهربائي. الجميع كابلات الألياف الضوئية الجوية ذاتية الدعم العازلة من ADSSمنأورينتالفايبريمكن تركيبها دون قطع الطاقة، مما يقلل بشكل كبير من وقت التوقف عن العمل وتكاليف العمالة لمقدمي المرافق.

2. المرونة البيئية والقوة الميكانيكية

مع أقصى قدرة على الامتداد تتجاوز 1000 متر، تم تصميم هذا الكابل لتحمل أحمال الجليد الثقيلة وسرعات الرياح العالية. يقلل تركيبه خفيف الوزن من الحمل الميكانيكي على الأبراج والدعامات الموجودة، مما يضمن بقاء السلامة الهيكلية لخط الطاقة سليمة.

3. التوافق مع الجهد العالي وطول العمر

الجميع كابلات الألياف الضوئية الجوية ذاتية الدعم العازلة من ADSSتم تصميمه خصيصًا للبيئات ذات الجهد العالي. بالنسبة لخطوط 110 كيلو فولت و220 كيلو فولت، فإن استخدام غلاف AT (مضاد التتبع) الخاص بنا يمنع التآكل الكهربائي، مما يدعم عمر التصميم لأكثر من 30 عامًا.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

المعلمات التقنية

المرجع. القطر الخارجي (مم)	المرجع. وزن (كجم / كم)		تفصيل. ديلي ماكس. التوتر العمل (كيلو نيوتن)	الحد الأقصى المسموح به لتوتر العمل (كيلو نيوتن)	كسر القوة (كيلو نيوتن)	عضو قوي وكالة الفضاء الكندية (مم2)	معامل المرونة (كيلو نيوتن/مم2)	معامل التمدد الحراري ×10-6/ك	فترة مناسبة (معيار NESC، م)
المرجع. القطر الخارجي (مم)	غمد بي	في غمد	تفصيل. ديلي ماكس. التوتر العمل (كيلو نيوتن)	الحد الأقصى المسموح به لتوتر العمل (كيلو نيوتن)	كسر القوة (كيلو نيوتن)	عضو قوي وكالة الفضاء الكندية (مم2)	معامل المرونة (كيلو نيوتن/مم2)	معامل التمدد الحراري ×10-6/ك	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

درجة حرارة التخزين/التشغيل: -40 درجة مئوية -+70 درجة مئوية

الخصائص البصرية

نوع الألياف الضوئية	(+20 درجة مئوية)				عرض النطاق الترددي		الفتحة الرقمية	قطع الطول الموجي للكابل البصري
نوع الألياف الضوئية	@ 850 نانومتر	@ 1300 نانومتر	@ 1310 نانومتر	@ 1550 نانومتر	@ 850 نانومتر	@ 1300 نانومتر	الفتحة الرقمية	قطع الطول الموجي للكابل البصري
G.652	---	---	.360.36 ديسيبل/كم	.22 ديسيبل/كم	---	---	---	≥1260 نانومتر
G.655	---	---	.40.40 ديسيبل/كم	.230.23 ديسيبل/كم	---	---	---	≥1450 نانومتر
50/125 ميكرومتر	.33.3 ديسيبل/كم	.21.2 ديسيبل/كم	---	---	≥500 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.200 ± 0.015 غ	---
62.5/125 ميكرومتر	.53.5 ديسيبل/كم	.21.2 ديسيبل/كم	---	---	≥200 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.275 ± 0.015 غ	---

ملحوظة:

أ. تم إدراج جزء فقط من كابلات ADSS في الجدول، ويمكن أن تكون كابلات ADSS ذات الامتدادات الأخرى بمثابة استفسار من موظفي المبيعات.

ب. المواصفات الواردة في الجدول بشرط عدم وجود فرق في الارتفاع وتراجع التثبيت بنسبة 1%

ج. عدد الألياف هو من 2 إلى 72، وتحديد الألياف يتوافق مع المعيار الوطني

التطبيق: هوائي ذاتي الدعم

الخصائص الرئيسية والأداء

الأبعاد المثالية: تعمل أقطار الكابلات الصغيرة على تقليل تأثير العوامل البيئية مثل الرياح والجليد.

خصائص الشد الفائقة: يتم حساب الكمية الدقيقة من خيوط الأراميد لكل مشروع لتلبية متطلبات الامتداد المحددة.

الامتثال: يتوافق كابل ADSS الخاص بنا تمامًا مع معايير IEEE 1222 وIEC 60794-1.

الاستقرار الحراري: يحافظ على الأداء الممتاز عبر نطاق واسع من درجات حرارة التشغيل.

التطبيقات الاستراتيجية

يعد كابل الألياف الضوئية الهوائي ADSS ذاتي الدعم العازل هو الخيار المفضل لما يلي:

الاتصالات: الخطوط الرئيسية من فئة الناقل ونقل بيانات الشبكة المحلية.

مرافق الطاقة: خطوط نقل الجهد العالي بمستويات مختلفة (10 كيلو فولت إلى 220 كيلو فولت).

البنية التحتية الصناعية: التوصيلات الأمامية في الطاقة الكهربائية، والنقل بالسكك الحديدية، والطرق السريعة.

الأسئلة المتداولة (الأسئلة الشائعة)

س: كيف يتم تحديد مادة الغلاف الخارجي لمستويات الجهد المختلفة؟

ج: بالنسبة لخطوط الكهرباء 10 كيلو فولت و35 كيلو فولت، عادةً ما يتم استخدام غلاف من البولي إيثيلين (PE). بالنسبة لخطوط 110 كيلو فولت و220 كيلو فولت، نقوم بحساب قوة المجال الكهربائي عند نقطة التعليق ونستخدم الغلاف الخارجي AT (مضاد للتتبع) لمنع التدهور.

س: ما هو الحد الأقصى لقدرة الامتداد لكابلات Orientalfiber ADSS؟

ج: على الرغم من أن الامتدادات تختلف باختلاف متطلبات المشروع، إلا أنه يمكن تصميم كابل الألياف الضوئية الهوائي ADSS ذاتي الدعم العازل للكهرباء لمسافات تتجاوز 1000 متر.

س: هل يمكن استخدام هذا الكابل على أبراج الطاقة الموجودة؟

ج: نعم. نظرًا لأنه خفيف الوزن وغير معدني، فهو مثالي لإضافة إمكانات الاتصال إلى البنية التحتية الحالية لتوزيع ونقل الطاقة دون إضافة وزن كبير.
