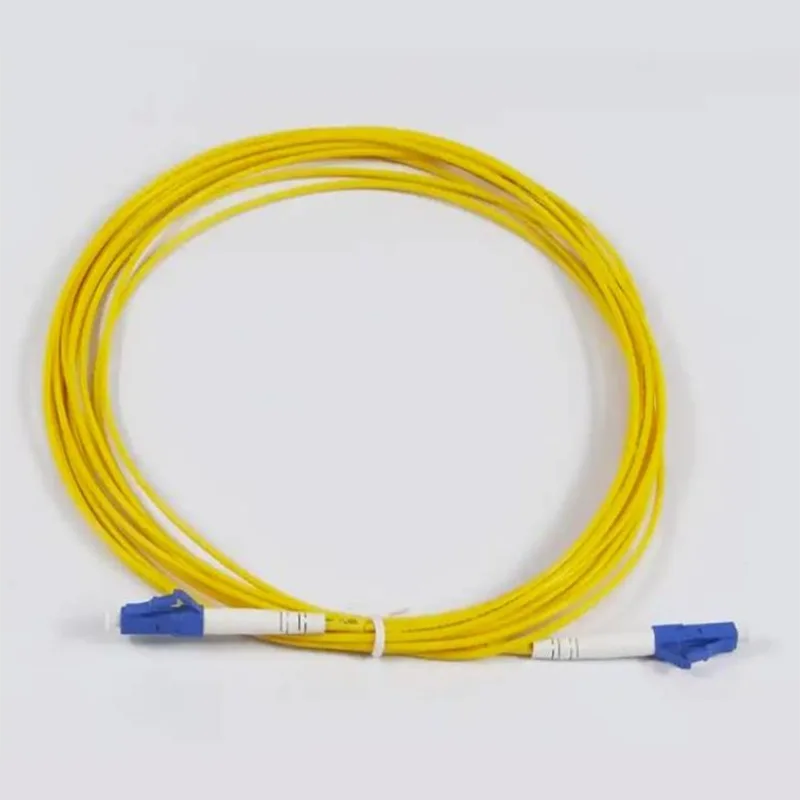

كابل مستدير 3 مم LC/UPC- LC/UPC تصحيح

طلب:● مراكز البيانات● تطبيقات Ethernet● تطبيقات ftth● العمود الفقري ، التطبيقات الأفقية والمصادقة● خدمات الفيديو والبيانات والخدمات الصوتية● تطبيقات معدات الاختبارسمات:● موصل عالي الدقة● UPC & APC End Face Polish● SC ، LC ، جميع موصل الألياف المفردة● متاح مخصص● تم إنهاء مصنع 100 ٪ واختباره● ROHS......

إرسال استفسار

وصف المنتج

طلب:

● مراكز البيانات

● تطبيقات Ethernet

● تطبيقات ftth

● العمود الفقري ، التطبيقات الأفقية والمصادقة

● خدمات الفيديو والبيانات والخدمات الصوتية

● تطبيقات معدات الاختبار

سمات:

● موصل عالي الدقة

● UPC & APC End Face Polish

● SC ، LC ، جميع موصل الألياف المفردة

● متاح مخصص

● تم إنهاء مصنع 100 ٪ واختباره

● ROHS متوافق

المواصفات الفنية:

الإنشاءات	وحدة	الأوصاف
وضع الألياف		الوضع المفرد: ITU-T G657A1
عدد الألياف		Simplex
الطول الموجي	نانومتر	1310/1550
فقدان الإدراج	ديسيبل	≤0.30
خسارة العودة	ديسيبل	≥50 (UPC)
قطر الألياف ألياف ثقيب	واحد	900
Thight-Buffer Color Color		أبيض
لون سترة الكابل		أصفر
مادة سترة الكابل		LSZH
قطر الكابل	مم	φ3.0 ± 0.20
طول	m	3.0 +0.1/-0
نوع الموصل		LC/UPC (الأزرق)
تلميع المنافسة		UPC
مادة الطمر		السيراميك
تكرار الاتصال		> 800 مرة
الحد الأدنى من دائرة نصف قطرها الانحناء	مم	≥20
تلبية الاحتفاظ بالألياف/الكابل	N	50n ± 2n في 5n/s 120s مدة
درجة حرارة التشغيل	℃	-25 ℃ ~ +65 ℃
درجة حرارة التخزين	℃	-25 ℃ ~ +65 ℃

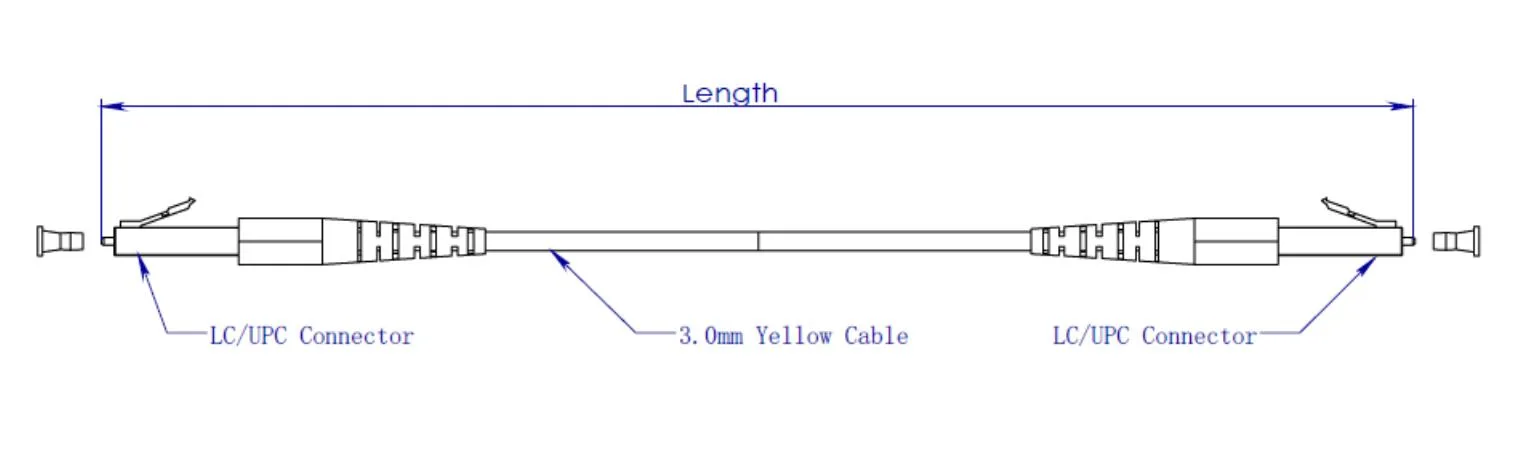

الرسم الأبعاد:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

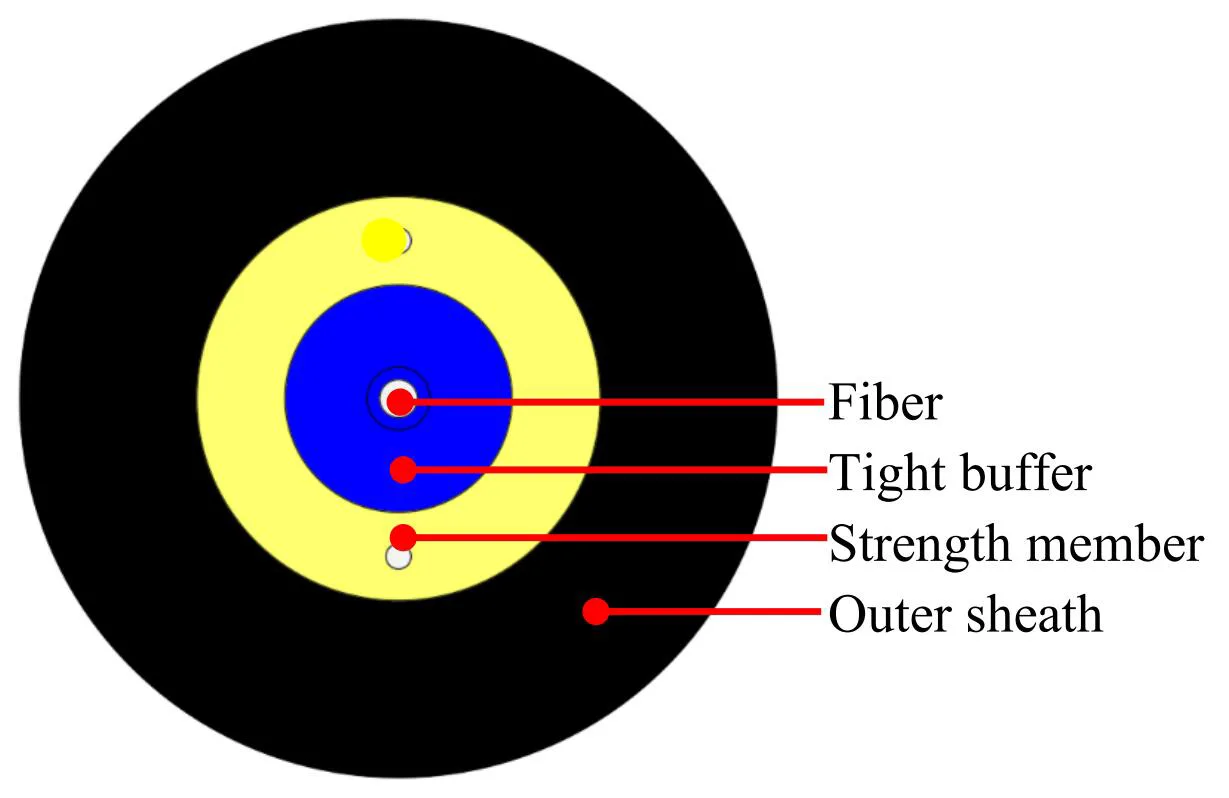

بناء الكابلات:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

أغراض		تحديد
ألياف عازلة ضيقة	عدد الألياف	1
	نوع الألياف	G.657A1
	لون الألياف	أزرق
	مادة	LSZH
	قطر	φ0.9 ± 0.05mm
	لون عازلة ضيق	أبيض
عضو القوة	مادة	غزل البوليستر
غمد الخارجي	مادة	LSZH
	قطر	φ3.0 ± 0.2 مم
	لون غمد الخارجي	أصفر
علامة الحبر	لون	أسود

خصائص الألياف:

يجب أن تكون جميع خصائص ألياف الكابل (ألياف الكابل النهائي) ، على الأقل ، وفقًا لتوصية ITU-T G.657A1 ويجب أن تكون على النحو التالي.

غرض	مواصفة
نوع الألياف	وضع واحد
مادة الألياف	السيليكا المخدر
معامل التوهين @ 1310 نانومتر @ 1383nm @ 1460nm @ 1550 نانومتر @ 1625nm	≤ 0.35 ديسيبل/كم ≤ 0.35 ديسيبل/كم ≤ 0.25 ديسيبل/كم ≤ 0.21 ديسيبل/كم ≤ 0.23 ديسيبل/كم
الطول الموجي قطع الكابل	≤ 1260 نانومتر
الطول الموجي للتشتت صفر	1300 ~ 1324 نانومتر
المنحدر صفر تشتت	≤ 0.092 ps/(نانومتر².km)
PMD @ 1550 نانومتر	≤0.1 ps/km^1/2
تشتت لوني @ 1285 ~ 1330 نانومتر @ 1271 ~ 1360 نانومتر @ 1550 نانومتر @ 1625 نانومتر	≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km)
قطر حقل الوضع @ 1310 نانومتر	8.8 ± 0.4um
خطأ تركيز Core / Clad	≤ 0.5 واحد
قطر الكسوة	125.0 ± 0.7 واحد
الكسوة غير الدائرية	≤5 ٪
قطر الطلاء الأساسي	242 ± 7 واحد
طلاء / طلاء التركيز	≤10 ميكرون
طلاء عدم الدوائر	≤0.7 ٪
التوهين مع فقدان الانحناء الكابل 1 بدوره 1 نصف قطر 10 ملم 10 المنعطفات 1 دائرة نصف قطرها 15mm	1550nm ≤Δ0.75db/km 1625nm ≤Δ1.5db/km 1550nm ≤Δ0.25db/km 1625nm ≤Δ1.0db/km

الكلمات الساخنة: كابل مستدير 3 مم LC/UPC- LC/UPC تصحيح
