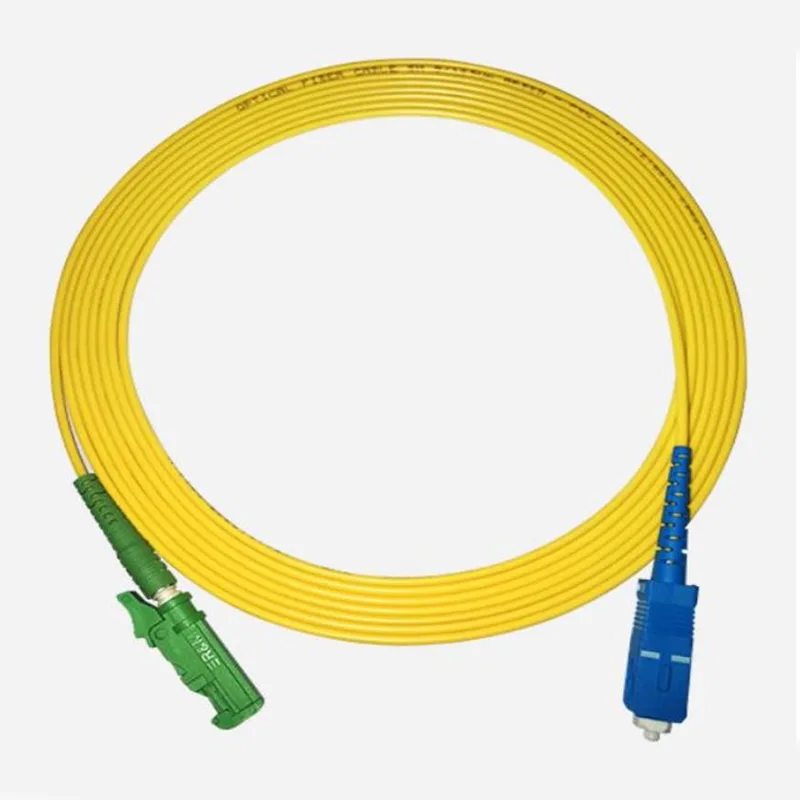

كابل مستدير 3 مم E2000/APC- SC/UPC أسلاك التصحيح

Orientalfiber offers the 3mm Round Cable E2000/APC- SC/UPC Patch Cords, a reliable fiber optic solution from a leading manufacturer in China. Designed for high-precision data transmission, these patch cords support multiple applications in data centers, FTTH projects, and Ethernet networks. Available in customizable lengths, these cables are factory terminated, tested, and compliant with industry standards, ensuring seamless integration into your network setup.

إرسال استفسار

وصف المنتج

الكابل مستدير 3 مم E2000/APC- SC/UPC أسلاك التصحيحبواسطة Orientalfiber تم تصميمها لتوفير جودة إشارة متسقة عبر بيئات الشبكة المختلفة. بفضل الموصلات عالية الدقة وخيارات تلميع الوجه النهائية الفائقة (UPC وAPC)، تعد هذه الكابلات مناسبة لوصلات الألياف الفردية، وتدعم موصلات SC وLC. تقدم شركة Orientalfiber خيارات البيع بالجملة والموردين للعملاء الذين يبحثون عن حلول ألياف بصرية يمكن الاعتماد عليها.

التطبيقات

مراكز البيانات وغرف الخادم
تركيبات شبكة إيثرنت
نشر FTTH (الألياف إلى المنزل).
العمود الفقري، والأفقي، والكابلات الناهضة
نقل الفيديو والبيانات والصوت
التكامل مع معدات الاختبار وأنظمة القياس

الميزات الرئيسية

موصل عالي الدقة لتقليل فقدان الإدراج
خيارات تلميع الوجه النهائية UPC وAPC
يدعم SC، LC، وموصلات الألياف الفردية الأخرى
أطوال قابلة للتخصيص لتناسب احتياجات المشروع
تم إنهاء واختبار المصنع بنسبة 100%
متوافقة مع ROHS للسلامة البيئية

المزايا التقنية

تم تصميم أسلاك التوصيل الدائرية E2000/APC- SC/UPC من Orientalfiber مقاس 3 مم وفقًا لمعايير تصنيع صارمة. تحافظ الكابلات على أداء بصري مستقر في ظل ظروف متنوعة، مما يقلل من توهين الإشارة ويضمن اتصالاً موثوقًا. وهي مناسبة للتطبيقات الداخلية والخارجية على حد سواء، اعتمادًا على تصميم الشبكة.

لماذا تختار أورينتال فايبر

كمحترفالمورد والشركة المصنعةتوفر شركة Orientalfiber حلولاً شاملة لشبكات الألياف الضوئية. من خلال أربعة مصانع تغطي الكابلات الضوئية الداخلية والخارجية، ومكونات ODN، ومعدات الشبكات البصرية، تدعم Orientalfiber عمليات النشر والمشاريع الهندسية واسعة النطاق على مستوى العالم. تعكس شهادات الجودة الخاصة بها، بما في ذلك ISO9001 وISO45001، التزامها بالتصنيع الدقيق والسلامة في مكان العمل.

التركيب والصيانة

إن أسلاك التوصيل الدائرية E2000/APC- SC/UPC مقاس 3 مم جاهزة للنشر السريع. ويضمن إنهاء المصنع الحد الأدنى من وقت الإعداد، بينما تعمل الموصلات المصقولة على تقليل انعكاس الإشارة. يوفر Orientalfiber أيضًا إرشادات للتوجيه والتعامل والاختبار المناسب للحفاظ على الأداء الأمثل طوال عمر الكابل.

التعليمات

هل يمكنني طلب أطوال مخصصة؟

نعم، توفر Orientalfiber أطوالًا قابلة للتخصيص لتناسب متطلبات مشروعك.

ما هي أنواع الموصلات المدعومة؟

يتم دعم موصلات SC وLC وغيرها من موصلات الألياف الفردية مع خيارات تلميع UPC وAPC.

هل تم اختبار أسلاك التصحيح هذه قبل الشحن؟

نعم كلكابل مستدير 3 مم E2000/APC- SC/UPC سلك التصحيحتم إنهاؤه واختباره في المصنع بنسبة 100% لضمان أداء موثوق به.

تواصل مع أورينتال فايبر

للطلبات بالجملة أو بالجملة أو مواصفات المنتج التفصيلية، تواصل مع Orientalfiber. يقدم فريقهم المحترف الدعم الكامل للمشتريات وتخطيط المشاريع وخدمة ما بعد البيع.

المواصفات الفنية:

الانشاءات	وحدة	الأوصاف
وضع الألياف		الوضع الفردي: ITU-T G657A1
عدد الألياف		البسيط
الطول الموجي	نانومتر	1310/1550
فقدان الإدراج	ديسيبل	.30.30
خسارة العودة	ديسيبل	≥55 (APC) ≥50 (اتحاد الوطنيين الكونغوليين)
قطر الألياف العازلة الضيقة	أم	900
لون الألياف العازلة الضيقة		أبيض
لون سترة الكابل		أصفر
مادة سترة الكابل		LSZH
قطر الكابل	مم	Φ3.0 ±0.20
طول	m	3.0 +0.1/-0
نوع الموصل		SC/APC (أخضر) SC/UPC (أزرق)
طلاء نهاية الوجه		APC وUPC
مادة الطويق		سيراميك
تكرار الاتصال		> 800 مرة
الحد الأدنى من نصف قطر الانحناء	مم	≥20
تلبية الاحتفاظ بالألياف/الكابلات	N	50N ± 2N عند مدة 5N/s 120s
درجة حرارة التشغيل	℃	-25 درجة مئوية ~ +65 درجة مئوية
درجة حرارة التخزين	℃	-25 درجة مئوية ~ +65 درجة مئوية

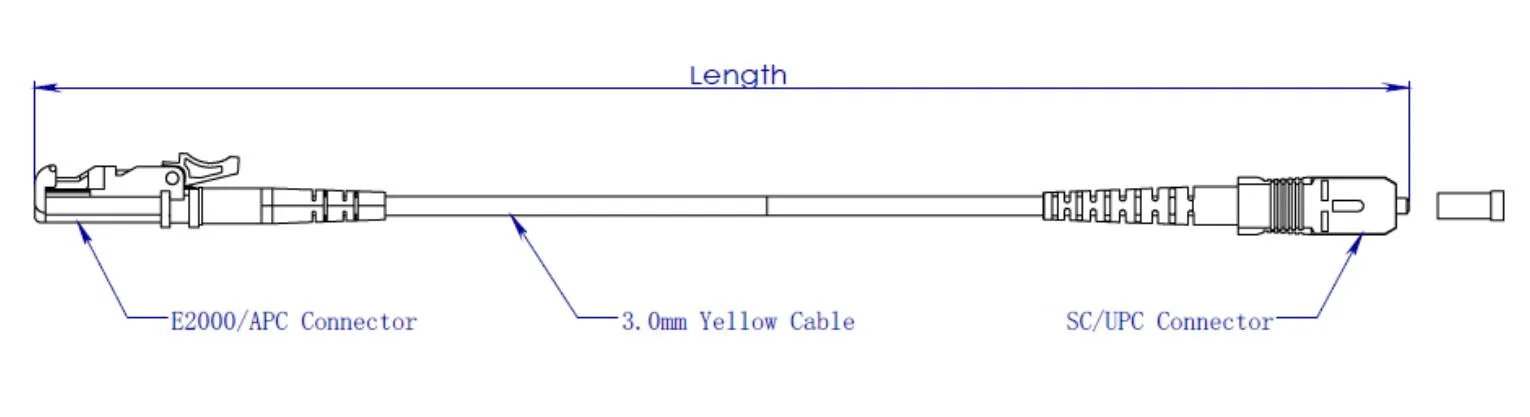

رسم الأبعاد:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

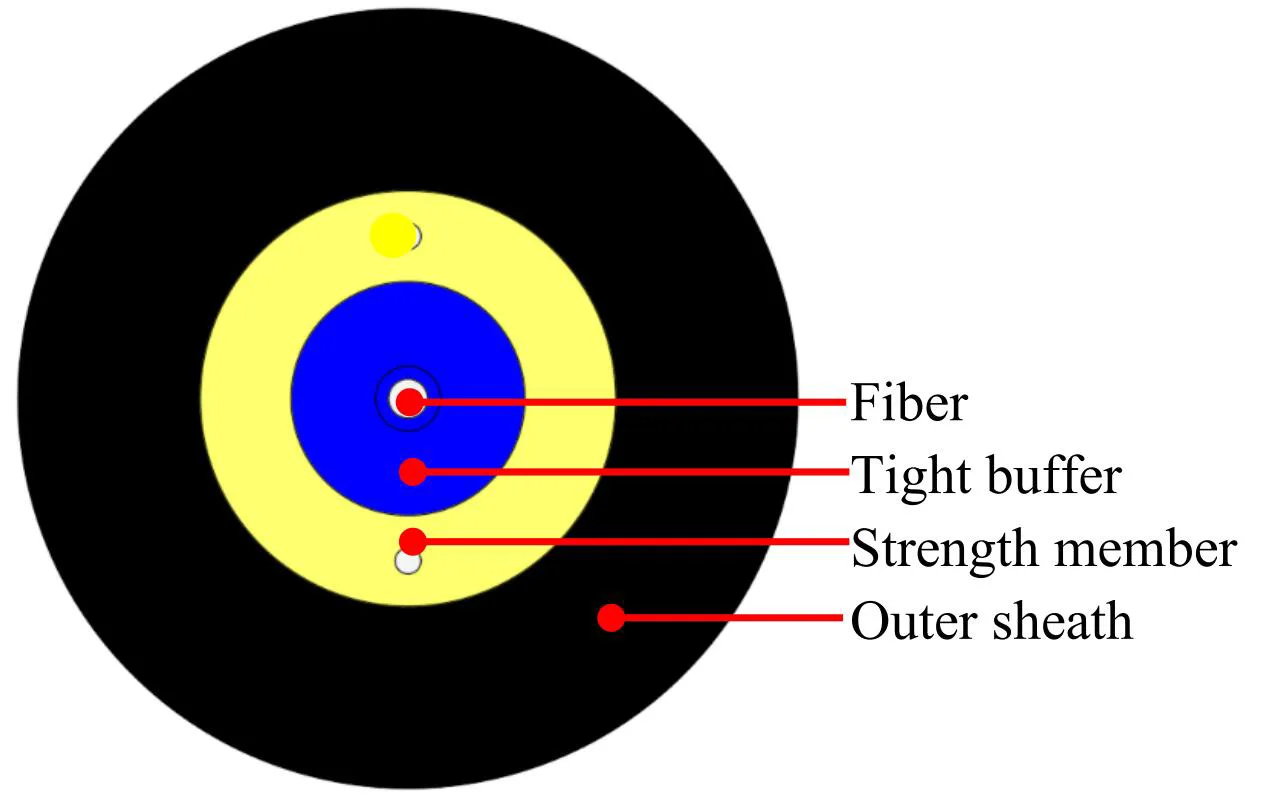

بناء الكابل:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

أغراض		تحديد
ألياف عازلة ضيقة	عدد الألياف	1
	نوع الألياف	G.657A1
	لون الألياف	أزرق
	مادة	LSZH
	القطر	Φ0.9 ± 0.05 ملم
	لون عازلة ضيقة	أبيض
عضو القوة	مادة	خيوط البوليستر
الغلاف الخارجي	مادة	LSZH
	القطر	Φ3.0 ± 0.2 ملم
	لون الغلاف الخارجي	أصفر
علامة الحبر	لون	أسود

خصائص الألياف:

يجب أن تكون جميع خصائص ألياف الكابلات (ألياف الكابلات الجاهزة) متوافقة، على الأقل، مع التوصية ITU-T G.657A1 ويجب أن تكون على النحو التالي.

غرض	مواصفة
نوع الألياف	وضع واحد
مادة الألياف	مخدر السيليكا
معامل التوهين @ 1310 نانومتر @ 1383 نانومتر @ 1460 نانومتر @ 1550 نانومتر @ 1625 نانومتر	≥ 0.35 ديسيبل/كم ≥ 0.35 ديسيبل/كم ≥ 0.25 ديسيبل/كم ≥ 0.21 ديسيبل/كم ≥ 0.23 ديسيبل/كم
الطول الموجي لقطع الكابل	≥ 1260 نانومتر
الطول الموجي صفر التشتت	1300 ~ 1324 نانومتر
منحدر التشتت الصفري	≥ 0.092 ملاحظة/(نانومتر².كم)
PMD @ 1550 نانومتر	.10.1 حصان/كم^1/2
تشتت لوني @ 1285 ~ 1330 نانومتر @ 1271 ~ 1360 نانومتر @ 1550 نانومتر @ 1625 نانومتر	≥3 ملاحظة/(نانومتر كم) .35.3 ملاحظة/(نانومتر كم) .018.0 ملاحظة/(نانومتر كم) ≥22 ملاحظة/(نانومتر كم)
قطر مجال الوضع @ 1310 نانومتر	8.8 ± 0.4um
خطأ في التركيز الأساسي / الملبس	≥ 0.5 أم
قطر الكسوة	125.0 ± 0.7 أم
الكسوة غير دائرية	≥5%
قطر الطلاء الأساسي	242 ± 7 أم
طلاء / طلاء أساسي مركزي	≥10 ميكرومتر
طلاء غير دائري	.70.7%
التوهين مع فقدان انحناء الكابل 1 دورة 1 نصف قطر 10 مم 10 لفات 1 نصف قطر 15 ملم	1550 نانومتر ≥Δ0.75 ديسيبل/كم 1625 نانومتر ≥Δ1.5 ديسيبل/كم 1550 نانومتر ≥Δ0.25 ديسيبل/كم 1625 نانومتر ≥Δ1.0 ديسيبل/كم
