كابل الألياف الضوئية العازلة غير المرئية

تم تصميم كابل الألياف البصرية العازلة الضيقة غير المرئية من Orientalfiber لسيناريوهات الكابلات الداخلية حيث يكون الأداء والمظهر المرئي مهمًا. باعتبارها شركة مصنعة وموردة في الصين، توفر شركة Orientalfiber كابل الألياف الضوئية الضيق غير المرئي هذا مع طبقة عازلة شفافة مقذوفة مباشرة فوق الألياف الضوئية، مما يسمح بالتركيب السري دون التأثير على الجماليات الداخلية. إنها مناسبة لنشر FTTH، والتوجيه الداخلي، والتكامل في حلول الكابلات غير المرئية.

إرسال استفسار

وصف المنتج

يتم إنشاء كابل الألياف الضوئية الضيق غير المرئي من خلال تطبيق طبقة عازلة واقية شفافة مباشرة على الألياف الضوئية العارية. يحافظ هذا الهيكل على الكابل مدمجًا وخفيف الوزن، بينما يسمح له أيضًا بالاندماج في الجدران أو الأسقف أو الأسطح المزخرفة.

في النشر العملي، غالبًا ما يتم اختيار هذا النوع من الكابلات للمشروعات التي قد تؤثر فيها الكابلات المرئية التقليدية على المظهر النهائي. وهو يدعم التوجيه المرن على طول الزوايا أو الحواف أو الأسطح دون الحاجة إلى حلول إخفاء معقدة.

الميزات الرئيسية والقيمة العملية

تصميم شفاف للتركيب السري
يستخدم الكابل مادة عازلة شفافة، مما يجعل كابل الألياف الضوئية الضيق غير المرئي أقل وضوحًا بعد التثبيت. ويساعد ذلك في تقليل العمالة الإضافية أو المواد اللازمة لإخفاء الكابلات في البيئات الداخلية.

هيكل مدمج وخفيف الوزن
قطرها الصغير يسمح بسهولة التعامل أثناء التثبيت. بالنسبة للقائمين بالتركيب والمقاولين، يعني هذا توجيهًا أسرع وقدرة أفضل على التكيف في المساحات المحدودة مثل الشقق أو التصميمات الداخلية للمكاتب.

حساسية منخفضة للانحناء
مزود بألياف غير حساسة للانحناء، يحافظ الكابل على أداء إشارة ثابت حتى عند توجيهه حول الزوايا الضيقة. وهذا مفيد بشكل خاص في تركيبات FTTH حيث لا يمكن تجنب الانحناء.

النشر الداخلي المرن
يمكن تركيب كابل الألياف الضوئية الضيق غير المرئي على طول الجدران، أو الأسقف، أو خطوط الحواف، أو إطارات الأبواب دون التأثير على التصميم العام، مما يقلل من قيود التثبيت.

التطبيقات النموذجية

مشاريع الكابلات الداخلية
مناسب للمباني السكنية والمكاتب والفنادق والديكورات الداخلية التجارية حيث يجب تقليل الأسلاك المرئية إلى الحد الأدنى.

FTTH (الألياف إلى المنزل)
يُستخدم على نطاق واسع في نشر الألياف في الميل الأخير، خاصة في السيناريوهات التي يفضل فيها العملاء الحد الأدنى من الاضطراب البصري داخل المنزل.

وحدة كابل إسقاط غير مرئية
يُستخدم غالبًا كمكون وحدة في أنظمة الكابلات غير المرئية من النوع القوسي، مما يدعم حلول الوصول إلى الألياف الأنيقة والفعالة.

اعتبارات المشتري

بيئة التثبيت
إذا كان المشروع يتطلب توجيهًا داخليًا مكشوفًا، فإن اختيار كابل الألياف الضوئية غير المرئي المحكم يمكن أن يقلل من تكاليف الديكور أو الإخفاء الإضافية.

المناولة والتوجيه
يعمل هيكلها خفيف الوزن على تبسيط عملية التثبيت، ولكن لا يزال يوصى باستخدامها بشكل صحيح للحفاظ على الاستقرار على المدى الطويل.

التوافق
تأكد من التوافق مع الموصلات وطرق الربط وأنظمة FTTH الحالية عند التوريد من المورد.

خلفية التصنيع والتوريد

Jiangsu Xuben Photoelectric Technology Co., Ltd هي شركة جماعية تضم أربعة مصانع، والتي يمكنها تزويد العملاء بحلول كاملة لشبكات الألياف الضوئية. تبلغ قيمة الإنتاج السنوي 20 مليون دولار أمريكي وتبلغ المساحة الإجمالية 15000 متر مربع. تمتلك المجموعة أربعة مصانع، تشمل: مصنع كابلات الألياف الضوئية الداخلي، ومصنع كابلات الألياف الضوئية الخارجية، ومصنع المكونات البصرية ODN، ومصنع معدات الشبكات البصرية.

تُستخدم منتجاتنا على نطاق واسع في مشغلي صناعة الاتصالات المحلية والأجنبية، والراديو والتلفزيون في أنظمة الاتصالات ونقل المعلومات، وأنظمة نقل بيانات شبكة المنطقة المحلية والاتصالات الأمامية الصناعية في الطاقة الكهربائية والنقل بالسكك الحديدية والطرق السريعة وغيرها من الصناعات.

بعد سنوات من الخبرة في التصنيع والإنتاج، تركز الشركة على عمليات الإنتاج المستقرة ومراقبة الجودة المتسقة. لقد حصلت على شهادة نظام إدارة الجودة ISO9001 ونظام إدارة الصحة والسلامة المهنية ISO45001. يتم توريد المنتجات إلى كل من الأسواق المحلية والدولية ويتم تطبيقها في مختلف المشاريع الهندسية المتوسطة والكبيرة الحجم.

التعليمات

Q1: أين يتم استخدام كابل الألياف الضوئية العازلة غير المرئية بشكل أساسي؟
يتم استخدامه بشكل أساسي للكابلات الداخلية وسيناريوهات FTTH حيث يلزم تقليل رؤية الكابل إلى الحد الأدنى.

س2: هل هذا الكابل مناسب للتوجيه المعقد؟
نعم، نظرًا لحساسية الانحناء المنخفضة، فإنه يعمل بشكل جيد في مسارات التوجيه الضيقة الشائعة في التركيبات السكنية.

Q3: هل يمكن أن تحل محل كابلات الألياف الداخلية التقليدية؟
في العديد من التطبيقات الداخلية، خاصة عندما يكون المظهر مهمًا، يمكن استخدام كابل الألياف الضوئية الضيق غير المرئي كبديل للكابلات المرئية القياسية.

ميزة

مدمجة وخفيفة الوزن

غير مرئي وليس له أي تأثير على الديكور الداخلي

توفر الألياف ذات الحساسية المنخفضة للانحناء أداءً ممتازًا في الانحناء

طلب

الكابلات الداخلية

FTTH (الألياف إلى المنزل)

وحدة كابل السقوط غير المرئي من النوع القوسي

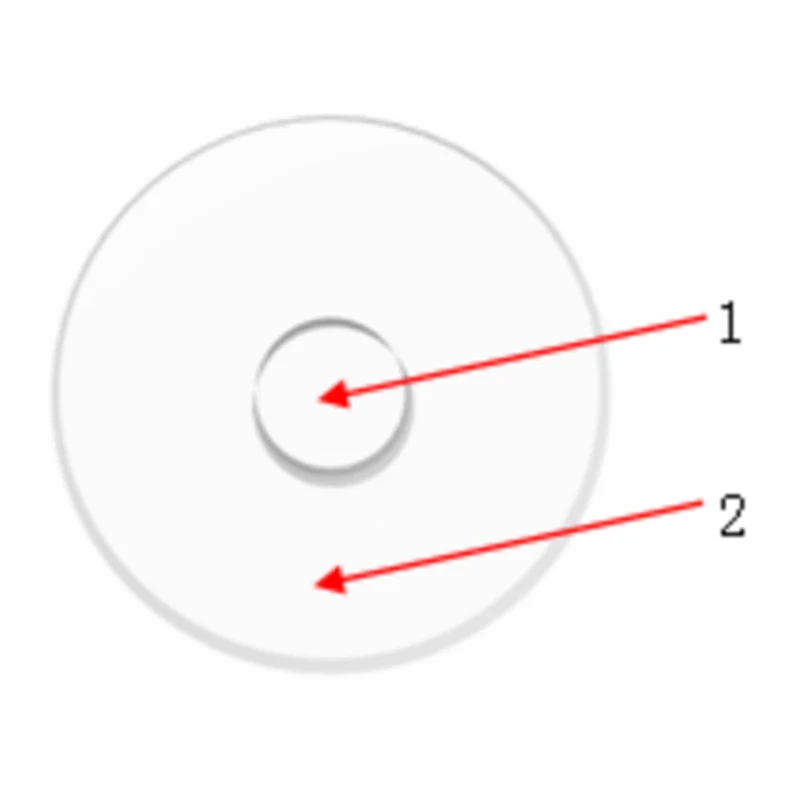

الهيكل والمواد

لا.	غرض	مادة
1	الفيبر	G.657A1 (B6a1)، G.657A2 (B6a2)، G.657B3 (B6b3)
2	عازلة ضيقة	نايلون
3	لون	خفي

Invisible Tight Buffer Fiber Optic Cable

خاصية الكابل

نوع الكابل	البعد	قوة الشد		مقاومة السحق		نصف قطر الانحناء (B6a)		نصف قطر الانحناء (B6b)
	البعد	على المدى الطويل	على المدى القصير	على المدى الطويل	على المدى القصير	ثابت	متحرك	ثابت	متحرك
	(مم)	(ن)		(ن/100 ملم)		(مم)		(مم)
Φ 0.6 ملم	0.6 ± 0.05	3	10	50	200	15	30	5	20
Φ 0.9 ملم	0.9 ± 0.05	5	20	100	500	15	30	5	20

خصائص الألياف

نوع الألياف	التوهين (الحد الأقصى)		خسارة الانحناء الكلي (الحد الأقصى)
	1310 نانومتر	1550 نانومتر	Φ30mm 10 دوائر (المنعطفات)	Φ20mm 1 دوائر (بدوره)	Φ15mm 1 دوائر (بدوره)	Φ10mm 1 دوائر (المنعطفات)
	(ديسيبل/كم)		(ديسيبل)
G.657A1	0.40	0.30	0.25 @1550 نانومتر 1.00 عند 1625 نانومتر	0.75 عند 1550 نانومتر 1.50 عند 1625 نانومتر	لا يوجد	لا يوجد
G.657A2	0.40	0.30	0.03 عند 1550 نانومتر 0.10 عند 1625 نانومتر	0.1 @ 1550 نانومتر 0.2 @ 1625 نانومتر	0.5 @ 1550 نانومتر 1.0 عند 1625 نانومتر	لا يوجد
G.657B3	0.40	0.30	لا يوجد	0.03 عند 1550 نانومتر 0.10 عند 1625 نانومتر	0.08 عند 1550 نانومتر 0.25 @ 1625 نانومتر	0.15 @ 1550 نانومتر 0.45 عند 1625 نانومتر

الأداء البيئي

النقل والتخزين	تثبيت	عملية	ملاحظات
-20 درجة مئوية - +60 درجة مئوية	-10 درجة مئوية - +50 درجة مئوية	-20 درجة مئوية - +60 درجة مئوية	بنفايات
