كابلات الألياف الضوئية ذات الشريط المسطح

في مشهد سريع التطور لنقل البيانات عالي الكثافة، يمثل كابل الألياف الضوئية ذو الشريط المسطح من شركة Orientalfiber حلاً حاسماً لهندسة الشبكات الحديثة. تم تصنيع هذا الكابل بواسطة شركة Jiangsu Xuben Photoelectric Technology Co., Ltd، وقد تم تصميمه لتحقيق أقصى قدر من كفاءة المساحة في القنوات المزدحمة ومراكز البيانات. ومن خلال استخدام بنية شريطية محاذية بدقة، فإنها تسمح بأعداد عالية من الألياف ضمن ملف تعريف مضغوط، مما يضمن قدرة مشغلي الاتصالات والمؤسسات الصناعية على توسيع نطاق النطاق الترددي الخاص بهم دون توسيع البنية التحتية المادية.

إرسال استفسار

وصف المنتج

تعريف المنتج ونظرة عامة فنية

يعد كابل الألياف الضوئية ذو الشريط المسطح من الألياف الضوئية وسيلة نقل بصرية عالية الكثافة حيث يتم ربط عدة ألياف فردية معًا في صف مسطح ومنظم. هذا الشريط الأساسي محمي بطبقة من خيوط الأراميد الممتازة، والتي تعمل كوحدة معززة بالقوة لتوفير قوة الشد اللازمة للتركيب والتشغيل على المدى الطويل. لتلبية متطلبات السلامة والبيئة المتنوعة، تم تشطيب الكابل بغلاف خارجي قوي مصنوع إما من مادة البولي فينيل كلورايد (PVC) أو مادة خالية من الهالوجين منخفض الدخان (LSZH).

الميزات الرئيسية والمزايا الأساسية

تصميم شريطي عالي التكامل: تنظم الهندسة المسطحة الألياف في مجموعات، مما يسمح بقطر كابل أصغر بكثير مقارنة بتكوينات الأنابيب السائبة التقليدية.

تقوية الأراميد: إن تضمين خيوط الأراميد ذات المعامل العالي يوفر لكابل الألياف الضوئية ذو شريط الألياف المسطحة القوة المطلوبة للسحب الرأسي والأفقي دون المخاطرة بإتلاف النوى الزجاجية.

المرونة البيئية: تم تصميم الغلاف الخارجي ليكون مقاومًا للتآكل، ومقاوم للماء، ومقاوم للأشعة فوق البنفسجية، مما يضمن أداءً مستقرًا في مختلف البيئات الداخلية والخارجية المحمية.

الامتثال للسلامة: مع خيارات سترة LSZH، يفي الكابل بالمعايير الدولية لمثبطات اللهب (IEC 60332-1 أو IEC 60332-3C)، مما يجعله مناسبًا للمباني عالية الإشغال وأنظمة النقل.

المواصفات الفنية

نوع الألياف: متوافق مع الألياف أحادية الوضع (G.652D، G.657A) والألياف متعددة الأوضاع (OM1 إلى OM4).

وحدة التعزيز: خيوط الأراميد متعددة الخيوط.

مواد الغلاف الخارجي: PVC (يلبي متطلبات UL OFNR/OFNP) أو LSZH (منخفض الدخان، خالي من الهالوجين).

المعايير الميكانيكية: متوافقة تمامًا مع YD/T 1258.5، ICEA-596، GR-409، وIEC 60794-2-30.

نطاق درجة الحرارة: مصمم للتشغيل الموثوق به في درجات حرارة بيئة الاتصالات القياسية.

مجالات التطبيق المتنوعة

إن تعدد استخدامات كابل الألياف الضوئية ذو الشريط المسطح يجعله الخيار المفضل للعديد من الصناعات:

مراكز البيانات: مثالية لربط رفوف الخوادم عالية الكثافة باستخدام تقنية إنهاء MPO/MTP.

التوزيع الداخلي: يستخدم للكابلات الأساسية في مباني المكاتب التجارية ومكاتب الصرافة المركزية.

معدات الاتصالات: تعمل كحلقة وصل أساسية بين الأجهزة الدقيقة وأجهزة الشبكة.

الأنظمة الصناعية: توفر روابط بيانات موثوقة لشبكات الطاقة الكهربائية ومراقبة النقل بالسكك الحديدية وأنظمة اتصالات الطرق السريعة.

قوة التصنيع: شركة Jiangsu Xuben الكهروضوئية المحدودة للتكنولوجيا

يتم دعم جودة كابل الألياف الضوئية المسطحة من خلال النطاق الصناعي والخبرة الفنية لشركة Jiangsu Xuben Photoelectric Technology Co., Ltd.

البنية التحتية: تدير المجموعة أربعة مصانع متخصصة بمساحة إجمالية قدرها 15000 متر مربع.

قيمة الإنتاج: مع قيمة إنتاج سنوية تبلغ 20 مليون دولار أمريكي، تحتفظ الشركة بالقدرة على توريد مشاريع هندسية عالمية واسعة النطاق.

إدارة الجودة: حصلت المنشأة على شهادتي ISO9001 وISO45001، مما يضمن التزام كل متر من الكابلات بأعلى معايير الحرفية.

السمعة العالمية: يتم استخدام منتجات Orientalfiber من قبل مشغلي الاتصالات والقادة الصناعيين في جميع أنحاء العالم، وهي معروفة بتصنيعها المكرر واتساقها المهني.

المزايا على البدائل القياسية

بالمقارنة مع تصاميم الألياف التقليدية، يقدم حل الشريط Orientalfiber ما يلي:

كفاءة الربط الشامل: يمكن للفنيين ربط 12 أليافًا في وقت واحد، مما يقلل تكاليف التركيب بشكل كبير.

تدفق هواء أفضل: يسمح المظهر الجانبي المسطح المدمج لكابل الألياف الضوئية المسطح بشريط الألياف بتهوية أفضل في حوامل الكابلات وخزائن الخادم.

حماية موثوقة: على عكس بدائل الميزانية، فإن استخدامنا للأراميد عالي الجودة يضمن عدم ترهل الكابل أو تمدده بمرور الوقت في تطبيقات الرفع الرأسي.

صفات

تصميم شريط من الألياف عالي التكامل

عنصر تقوية الأراميد يمنح الكابل قوة شد ممتازة

المادة الخارجية مقاومة للتآكل، ومقاومة للماء، ومقاومة للأشعة فوق البنفسجية، ومثبطات اللهب، وصديقة للبيئة.

التطبيقات

توزيع الكابلات الداخلية

الربط بين الأدوات ومعدات الاتصالات

Patchcord وضفيرة

المعايير

يتوافق مع معيار YD/T 1258.5، ICEA-596، GR-409، IEC 60794-2-30، وما إلى ذلك، ويفي كابل PVC بمتطلبات موافقة UL OFNR وOFNP: سترة LSZH المختلفة تلبي شهادة IEC 60332-1 أو IEC 60332-3C.

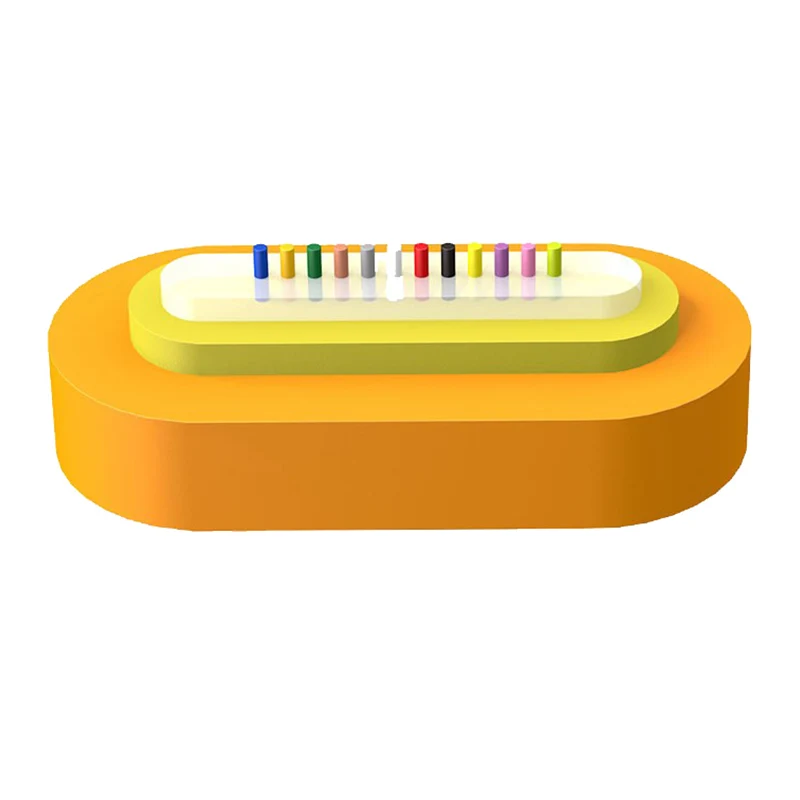

رسم الهيكل

1. الألياف

2. شريط الألياف

3. خيوط الأراميد

4. سترة

Flat Fiber Ribbon Fiber Optic Cable

المعلمات التقنية

نموذج الكابل	عدد الألياف	وزن الكابل (المرجع) (كجم / كم)	قوة الشد طويلة / قصيرة الأجل	مقاومة السحق طويلة / قصيرة الأجل (ن/100 ملم)	نصف قطر الانحناء ديناميكي/ثابت (مم)
4	(3.7±0.3)*(2.3±0.3)	4 شريط من الألياف	4.7	6.6	80/150	300/1000	25 د/12.5 د
6	(4.2±0.4)*(2.5±0.2)	6 شريط من الألياف	5.1	7.3
12	(4.8±034)*(2.3±0.3)	12 شريط من الألياف	5.9	8.0

الخصائص البصرية

نوع الألياف	التوهين				أوفل	عرض النطاق الترددي للوضع الفعال	طول رابط إيثرنت 10 جيجابت/ثانية	الحد الأدنى لنصف قطر الانحناء
حالة	1310/1550 نانومتر		850/1300 نانومتر		850/1300 نانومتر	850 نانومتر	850 نانومتر	/
حالة	القيمة النموذجية	القيمة القصوى	القيمة النموذجية	القيمة القصوى	850/1300 نانومتر	850 نانومتر	850 نانومتر	/
وحدة	ديسيبل / كم	ديسيبل / كم	ديسيبل / كم	ديسيبل / كم	ميجا هرتز.كم	ميجا هرتز.كم	m	مم
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≥300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	550	30
